1、技术交底记录20年月日工程名称分部工程室外管网分项工程名称雨污水交底内容室外雨污水管网技术交底Ll适用范围本工艺标准适用于中强书香澜庭小区室外给排水和雨水管网的管道工程。L2编制依据建筑给水排水及采暖工程施工质量验收规范GB50242-2002给水排水管道工程施工及验收规范GB50268-972.施工准备2.1 材料要求2.Ll双壁波纹排水管：承插口处的轮廓应清晰，造型规矩，与插口配套，没有有影响接口密封性的缺陷。2.L2弹性橡胶胶圈：外观应光滑平整，无气孔、裂缝、卷褶、破损、重皮等缺陷。2.2主要机具圆头锤、扁鎏、捻凿、皮老虎、撬棍、千斤顶、链式手拉葫芦、手锯、钢卷尺、盘尺、水平尺、量角规等

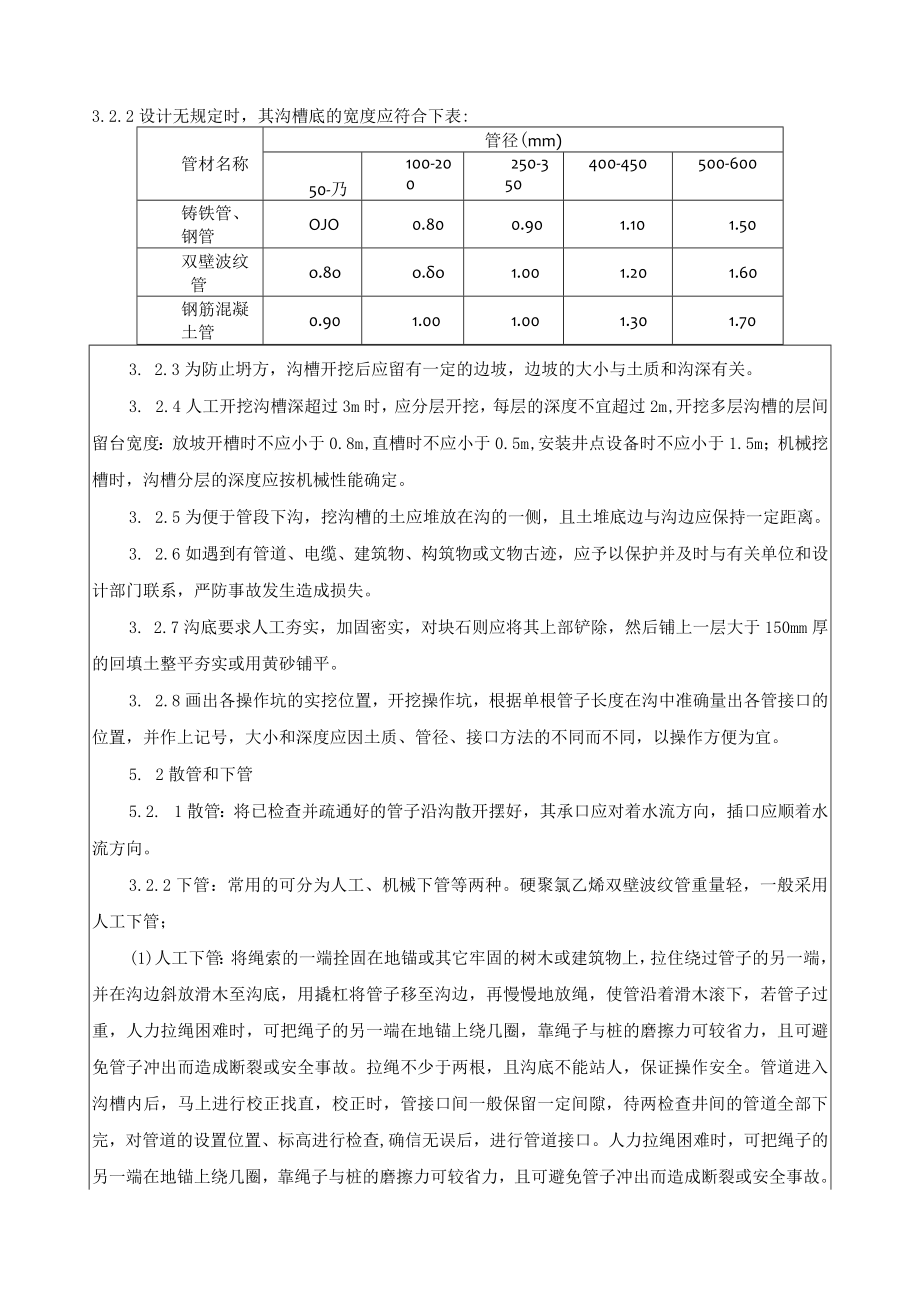

2、。2.3作业条件2. 3.1室外地坪标高已定位，水源、电源均具备。3. 3.2沟槽已验收合格。4. 3.3管材、管件均已检验合格，并具备所要求的技术资料。3.操作工艺3. 1工艺流程沟槽开挖与验收一散管和下管一管道安装一闭水试验一管沟回填一砌井。3. 2沟槽开挖与验收3.2. 1按图纸要求测出管道的坐标与标高后，再按图示方位打桩放线，确定沟槽位置、宽度和深度，其坐标和标高应符合设计要求。3.2.2设计无规定时，其沟槽底的宽度应符合下表:管材名称管径(mm)50-乃100-200250-350400-450500-600铸铁管、钢管OJO0.800.901.101.50双壁波纹管o.8oo.o1
3、.001.201.60钢筋混凝土管0.901.001.001.301.703. 2.3为防止坍方，沟槽开挖后应留有一定的边坡，边坡的大小与土质和沟深有关。3. 2.4人工开挖沟槽深超过3m时，应分层开挖，每层的深度不宜超过2m,开挖多层沟槽的层间留台宽度：放坡开槽时不应小于0.8m,直槽时不应小于0.5m,安装井点设备时不应小于1.5m；机械挖槽时，沟槽分层的深度应按机械性能确定。3. 2.5为便于管段下沟，挖沟槽的土应堆放在沟的一侧，且土堆底边与沟边应保持一定距离。3. 2.6如遇到有管道、电缆、建筑物、构筑物或文物古迹，应予以保护并及时与有关单位和设计部门联系，严防事故发生造成损失。3.
4、2.7沟底要求人工夯实，加固密实，对块石则应将其上部铲除，然后铺上一层大于150mm厚的回填土整平夯实或用黄砂铺平。3. 2.8画出各操作坑的实挖位置，开挖操作坑，根据单根管子长度在沟中准确量出各管接口的位置，并作上记号，大小和深度应因土质、管径、接口方法的不同而不同，以操作方便为宜。5. 2散管和下管5.2. 1散管：将已检查并疏通好的管子沿沟散开摆好，其承口应对着水流方向，插口应顺着水流方向。3.2.2下管：常用的可分为人工、机械下管等两种。硬聚氯乙烯双壁波纹管重量轻，一般采用人工下管；(1)人工下管：将绳索的一端拴固在地锚或其它牢固的树木或建筑物上，拉住绕过管子的另一端，并在沟边斜放滑木
5、至沟底，用撬杠将管子移至沟边，再慢慢地放绳，使管沿着滑木滚下，若管子过重，人力拉绳困难时，可把绳子的另一端在地锚上绕几圈，靠绳子与桩的磨擦力可较省力，且可避免管子冲出而造成断裂或安全事故。拉绳不少于两根，且沟底不能站人，保证操作安全。管道进入沟槽内后，马上进行校正找直，校正时，管接口间一般保留一定间隙，待两检查井间的管道全部下完，对管道的设置位置、标高进行检查,确信无误后，进行管道接口。人力拉绳困难时，可把绳子的另一端在地锚上绕几圈，靠绳子与桩的磨擦力可较省力，且可避免管子冲出而造成断裂或安全事故。拉绳不少于两根，且沟底不能站人，保证操作安全。管道进入沟槽内后，马上进行校正找直，校正时，管接口

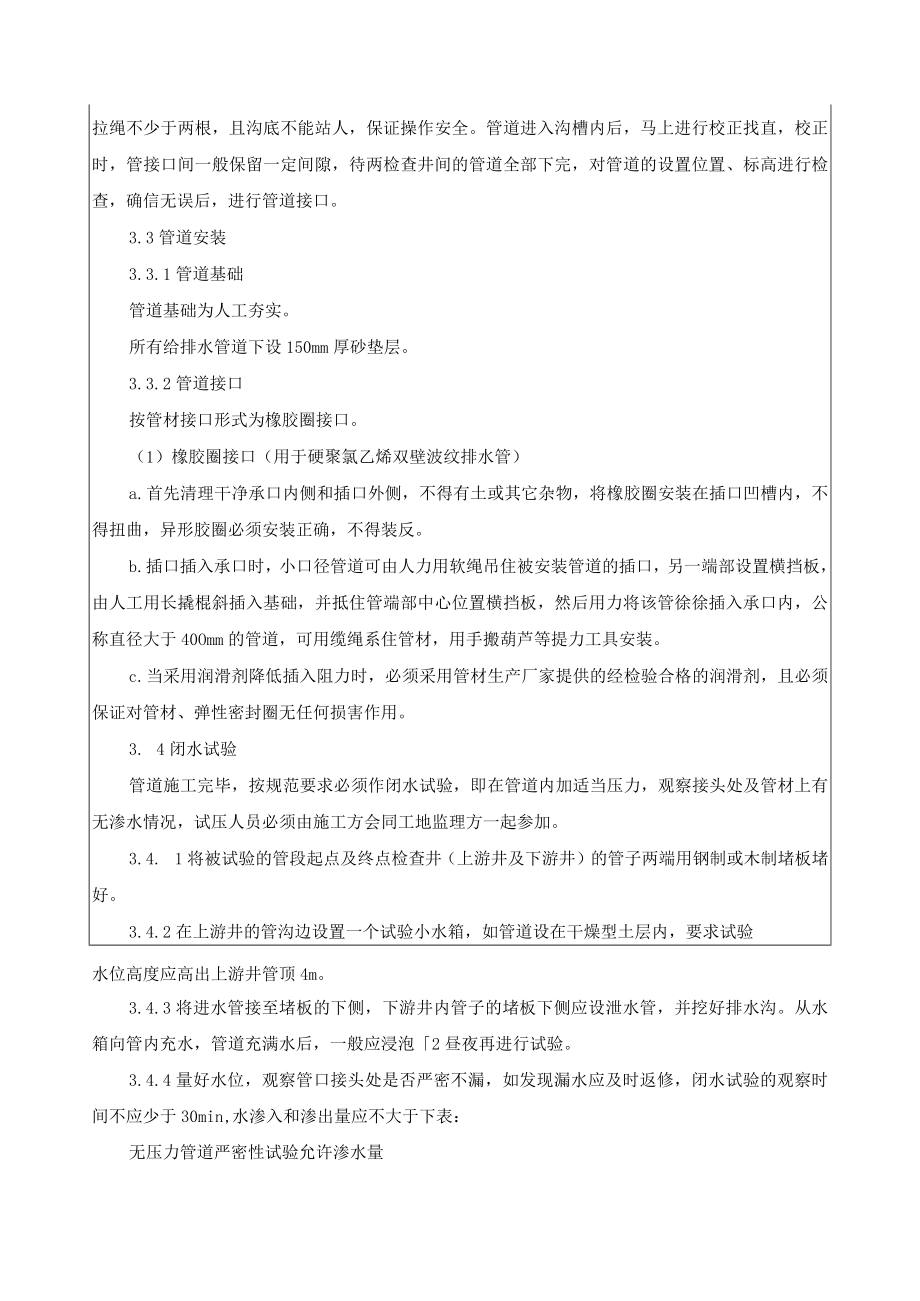

6、间一般保留一定间隙，待两检查井间的管道全部下完，对管道的设置位置、标高进行检查，确信无误后，进行管道接口。3.3管道安装3.3.1管道基础管道基础为人工夯实。所有给排水管道下设150mm厚砂垫层。3.3.2管道接口按管材接口形式为橡胶圈接口。（1）橡胶圈接口（用于硬聚氯乙烯双壁波纹排水管）a.首先清理干净承口内侧和插口外侧，不得有土或其它杂物，将橡胶圈安装在插口凹槽内，不得扭曲，异形胶圈必须安装正确，不得装反。b.插口插入承口时，小口径管道可由人力用软绳吊住被安装管道的插口，另一端部设置横挡板，由人工用长撬棍斜插入基础，并抵住管端部中心位置横挡板，然后用力将该管徐徐插入承口内，公称直径大于40
7、Omm的管道，可用缆绳系住管材，用手搬葫芦等提力工具安装。c.当采用润滑剂降低插入阻力时，必须采用管材生产厂家提供的经检验合格的润滑剂，且必须保证对管材、弹性密封圈无任何损害作用。3. 4闭水试验管道施工完毕，按规范要求必须作闭水试验，即在管道内加适当压力，观察接头处及管材上有无渗水情况，试压人员必须由施工方会同工地监理方一起参加。3.4. 1将被试验的管段起点及终点检查井（上游井及下游井）的管子两端用钢制或木制堵板堵好。3.4.2在上游井的管沟边设置一个试验小水箱，如管道设在干燥型土层内，要求试验水位高度应高出上游井管顶4m。3.4.3将进水管接至堵板的下侧，下游井内管子的堵板下侧应设泄水管
8、，并挖好排水沟。从水箱向管内充水，管道充满水后，一般应浸泡2昼夜再进行试验。3.4.4量好水位，观察管口接头处是否严密不漏，如发现漏水应及时返修，闭水试验的观察时间不应少于30min,水渗入和渗出量应不大于下表：无压力管道严密性试验允许渗水量管材管道内径（mm）允许渗水量(m3(24h.km)钢筋混凝土管、柔性橡胶管、双壁波纹管及管渠20017.6030021.6240025.0050027-9560030.6070033-0080035.3590037503.4.5闭水试验完毕应及时将水排出。3.4.6管道排出有腐蚀性水时，管道不允许有渗漏；雨水管和与其性质相似的管道,除湿陷性黄土及水源地区
9、外，可不作渗水量试验。3.5管沟回填土3.5.1管道施工完毕并经检验合格后，沟槽应及时回填，管顶上部500mm以内不得回填直径大于IOOmm的块石和冻土块；50Omm以上部分回填块石或冻土不得集中，如用机械回填，机械不得在管沟上行驶。3.5.2回填土应分层夯实，虚铺厚度如设计无要求，应符合下列规定：机械夯实：不大于30Omm人工夯实：不大于20Omm管子接口坑的回填必须仔细夯实。3. 6砌井3.6. 1井室的规格、尺寸和位置应符合设计要求；安装混凝土预制井圈，应将井圈端部洗干净并用水泥砂浆将接缝抹光。3. 6.2砖砌井室，井室的内外壁应用防水砂浆抹面。4. 6.3井内需做流槽，应用混凝土浇筑或
10、用砖砌筑，并用水泥砂浆抹光，流槽的高度等于引入管中的最大管径，流槽下部断面为半圆形，其直径同引入管管径相等。流槽上部应作垂直墙，其顶面应有0.05的坡度。5. 6.4井盖选用应正确，标志应明显，标高应符合设计要求，上表面应同路面相平，允许偏差为5mm,无路面时，井盖应高出室外设计标高50mm,并应在井口周围以0.02的坡度向外作护坡。如采用混凝土井盖，标高应以井口计算。6. 6.5管道穿过井壁处，应严密、不漏水。4.质量标准4.1 主控项目4.1.1 排水管道的坡度必须符合设计要求，严禁无坡或倒坡。检验方法：用水准仪、拉线和尺量检查4. 1.2管道埋设前必须做灌水试验和通水试验，排水应畅通无堵
11、塞，管接口无渗漏。检验方法：按排水检查井分段试验，试验水头应以试验段上游管顶加1m,时间不少于30min,逐段观察。4.1. 3沟基的处理和井池的底板强度必须符合设计要求。检验方法：现场观察和尺量检查，检查混凝土强度报告。4. 1.4排水检查井、化粪池的底板及进、出水管的标高，必须符合设计，其允许偏差为土15mmo检验方法：用水准仪及尺量检查。7. 2一般项目次项口允许偏差(mm)检验方法坐标埋地100拉线尺量敷设在沟槽内5。标高埋地20用水平仪、拉线和尺量敷设在沟槽内20水平管道纵横向弯曲每5m长10拉线尺量全长(两井间)38. 1钢筋混凝土管承受外力压较差，易损坏，搬运和安装过程中不能碰撞
12、，不能随意滚动，要轻放。9. 2管道施工完毕且闭水试验合格后，应及时进行回填，严禁晾沟。10. 3填土时，不可将土块直接砸在接口抹带及防腐层部位。5 .4管顶50Cm范围以内，应采用人工夯填。6 .安全注意事项6.1 在现场堆码管道时，要按施工方案规定的地点堆放，要注意堆放地区的土质、坡度，严禁起高堆放，且不准人上去踩蹬。6.2管沟开挖必须按土质情况放边坡，对土质不好或深度太大的沟槽，必须按照有关规定加固、设支撑，施工中严禁以固壁支撑代替上下管沟的梯子和吊装管子的支架，弃土要按规定，防止造成坍方。6.3采用人力往沟内下管时，使用的绳索和地桩必须牢固可靠，两端放绳速度应一致,且沟下不得有人。6.
13、4管道吊装的吊点应绑扎牢固，起吊时应服从统一指挥，动作协调一致，非操作人员不得进入作业区域。6.5进行管子对口时，动作应协调，操作人员不得将手放在管口连接处。给水管道；2）施工方法及技术措施管材、管件的验收A、接受管材、管件必须进行验收。验收内容包括：产品合格证、质量保证书、各项性能检验报告、规格数量、包装情况及管材、管件的质量等。B、验收管材、管件时，应在同一批中抽样，并按现行企业标准钢骨架塑料复合管及管件检验标准的规定内容进行检查。管材存放A、管材管件应存放在通风良好、温度不超过40C的库房或简易场地。不允许与火焰及高温物体接触。B、管材应水平堆放在平整的支撑物或地面上，堆放高度不宜超过1
14、.5mO300以上的管材堆放时，最好不要超过3层。管材搬运及运输A、管材在搬运装卸过程中，应用非金属绳带捆扎、吊装。不得抛掷，拖拽，不允许与硬物利器撞击。B、车辆运输管材时，应放置在平底车上。运输时，直管应捆扎、固定避免互相碰撞。堆放处不应有可能损伤管材的尖凸物。C、运输管件时，应按箱逐层码放整齐，并且牢固可靠。D、管材、管件在长途运输中，应有遮盖物，避免暴晒和雨淋。管道布置A、在沟槽内铺设管道时，如设计未规定其它材料的基础，应铺设在未经扰动的原状土上。管道安装后，铺设管道时所用的垫块应及时拆除。B、管道穿越路面时应设钢套管，套管内径至少大于管材外径15Omm。套管内有C、钢骨架塑料复合管在地
