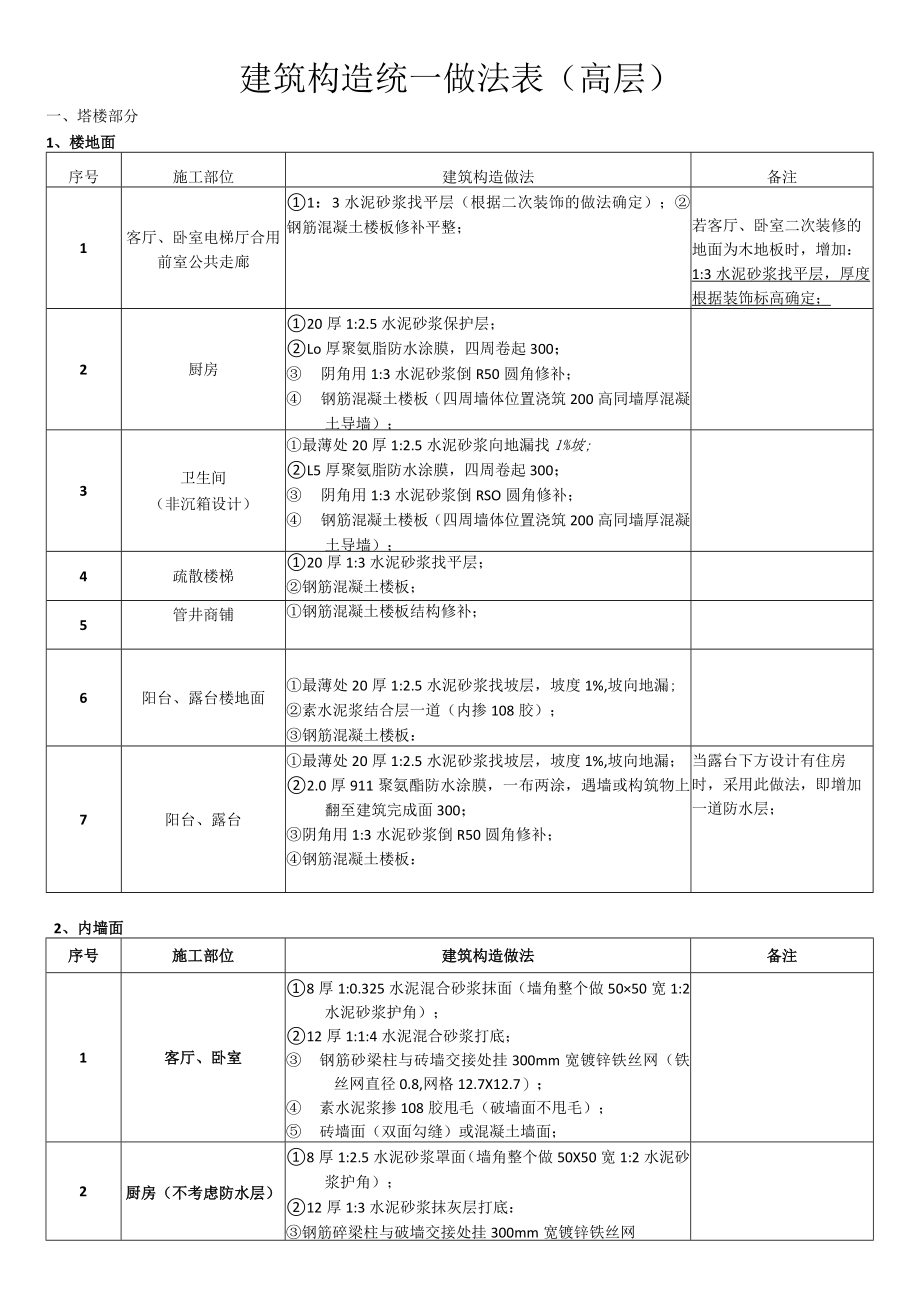

1、建筑构造统一做法表(高层)一、塔楼部分1、楼地面序号施工部位建筑构造做法备注1客厅、卧室电梯厅合用前室公共走廊1:3水泥砂浆找平层(根据二次装饰的做法确定);钢筋混凝土楼板修补平整;若客厅、卧室二次装修的地面为木地板时,增加:1:3水泥砂浆找平层,厚度根据装饰标高确定;2厨房20厚1:2.5水泥砂浆保护层;Lo厚聚氨脂防水涂膜,四周卷起300; 阴角用1:3水泥砂浆倒R50圆角修补; 钢筋混凝土楼板(四周墙体位置浇筑200高同墙厚混凝土导墙);3卫生间(非沉箱设计)最薄处20厚1:2.5水泥砂浆向地漏找1%坡;L5厚聚氨脂防水涂膜,四周卷起300; 阴角用1:3水泥砂浆倒RSO圆角修补; 钢筋

2、混凝土楼板(四周墙体位置浇筑200高同墙厚混凝土导墙);4疏散楼梯20厚1:3水泥砂浆找平层;钢筋混凝土楼板;5管井商铺钢筋混凝土楼板结构修补;6阳台、露台楼地面最薄处20厚1:2.5水泥砂浆找坡层,坡度1%,坡向地漏;素水泥浆结合层一道(内掺108胶);钢筋混凝土楼板:7阳台、露台最薄处20厚1:2.5水泥砂浆找坡层,坡度1%,坡向地漏;2.0厚911聚氨酯防水涂膜,一布两涂,遇墙或构筑物上翻至建筑完成面300;阴角用1:3水泥砂浆倒R50圆角修补;钢筋混凝土楼板:当露台下方设计有住房时,采用此做法,即增加一道防水层;2、内墙面序号施工部位建筑构造做法备注1客厅、卧室8厚1:0.325水泥混

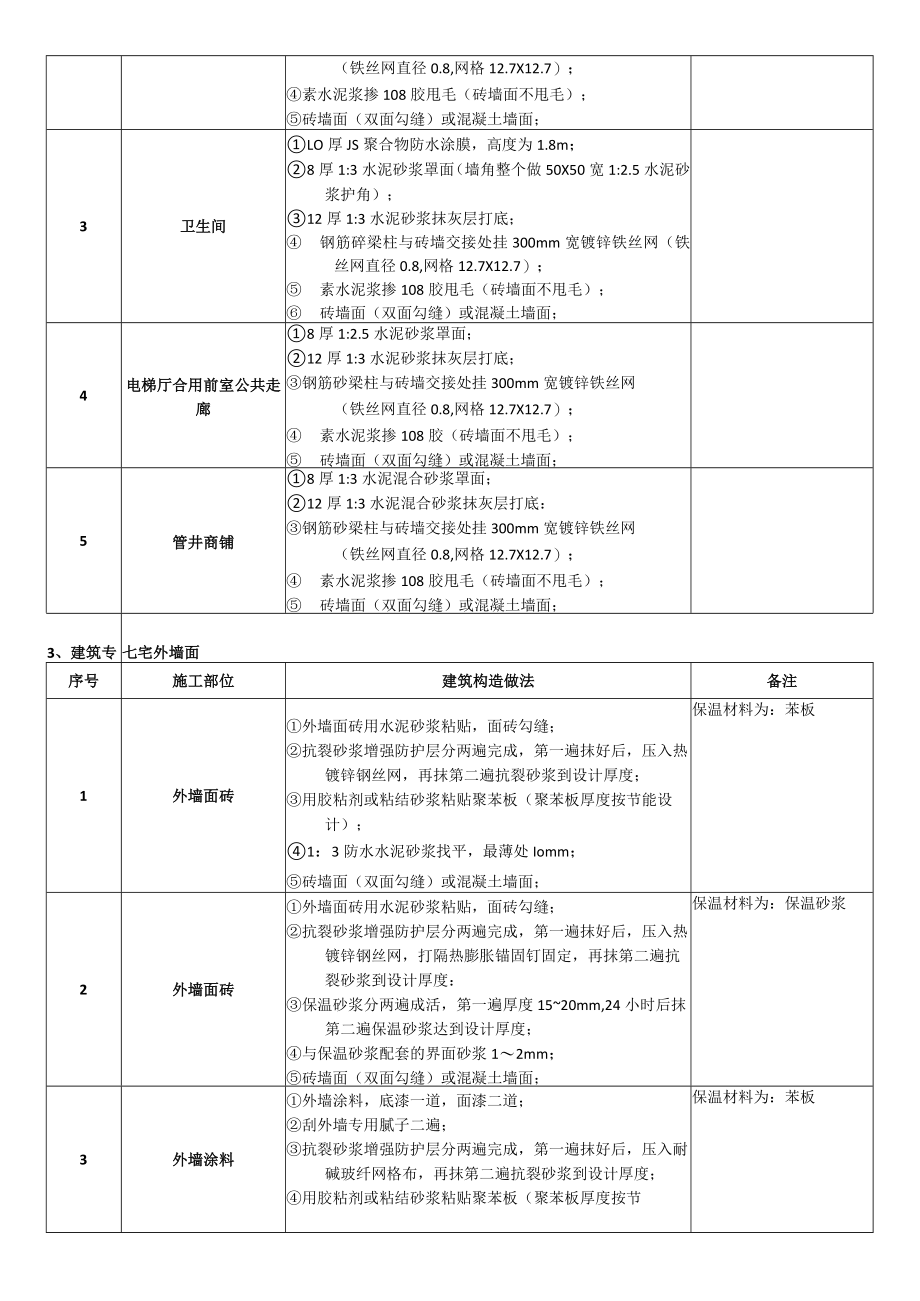

3、合砂浆抹面(墙角整个做5050宽1:2水泥砂浆护角);12厚1:1:4水泥混合砂浆打底; 钢筋砂梁柱与砖墙交接处挂300mm宽镀锌铁丝网(铁丝网直径0.8,网格12.7X12.7); 素水泥浆掺108胶甩毛(破墙面不甩毛); 砖墙面(双面勾缝)或混凝土墙面;2厨房(不考虑防水层)8厚1:2.5水泥砂浆罩面(墙角整个做50X50宽1:2水泥砂浆护角);12厚1:3水泥砂浆抹灰层打底:钢筋碎梁柱与破墙交接处挂300mm宽镀锌铁丝网(铁丝网直径0.8,网格12.7X12.7);素水泥浆掺108胶甩毛(砖墙面不甩毛);砖墙面(双面勾缝)或混凝土墙面;3卫生间LO厚JS聚合物防水涂膜,高度为1.8m;8

4、厚1:3水泥砂浆罩面(墙角整个做50X50宽1:2.5水泥砂浆护角);12厚1:3水泥砂浆抹灰层打底; 钢筋碎梁柱与砖墙交接处挂300mm宽镀锌铁丝网(铁丝网直径0.8,网格12.7X12.7); 素水泥浆掺108胶甩毛(砖墙面不甩毛); 砖墙面(双面勾缝)或混凝土墙面;4电梯厅合用前室公共走廊8厚1:2.5水泥砂浆罩面;12厚1:3水泥砂浆抹灰层打底;钢筋砂梁柱与砖墙交接处挂300mm宽镀锌铁丝网(铁丝网直径0.8,网格12.7X12.7); 素水泥浆掺108胶(砖墙面不甩毛); 砖墙面(双面勾缝)或混凝土墙面;5管井商铺8厚1:3水泥混合砂浆罩面;12厚1:3水泥混合砂浆抹灰层打底:钢筋砂

5、梁柱与砖墙交接处挂300mm宽镀锌铁丝网(铁丝网直径0.8,网格12.7X12.7); 素水泥浆掺108胶甩毛(砖墙面不甩毛); 砖墙面(双面勾缝)或混凝土墙面;3、建筑专七宅外墙面序号施工部位建筑构造做法备注1外墙面砖外墙面砖用水泥砂浆粘贴,面砖勾缝;抗裂砂浆增强防护层分两遍完成,第一遍抹好后,压入热镀锌钢丝网,再抹第二遍抗裂砂浆到设计厚度;用胶粘剂或粘结砂浆粘贴聚苯板(聚苯板厚度按节能设计);1:3防水水泥砂浆找平,最薄处Iomm;砖墙面(双面勾缝)或混凝土墙面;保温材料为:苯板2外墙面砖外墙面砖用水泥砂浆粘贴,面砖勾缝;抗裂砂浆增强防护层分两遍完成,第一遍抹好后,压入热镀锌钢丝网,打隔热

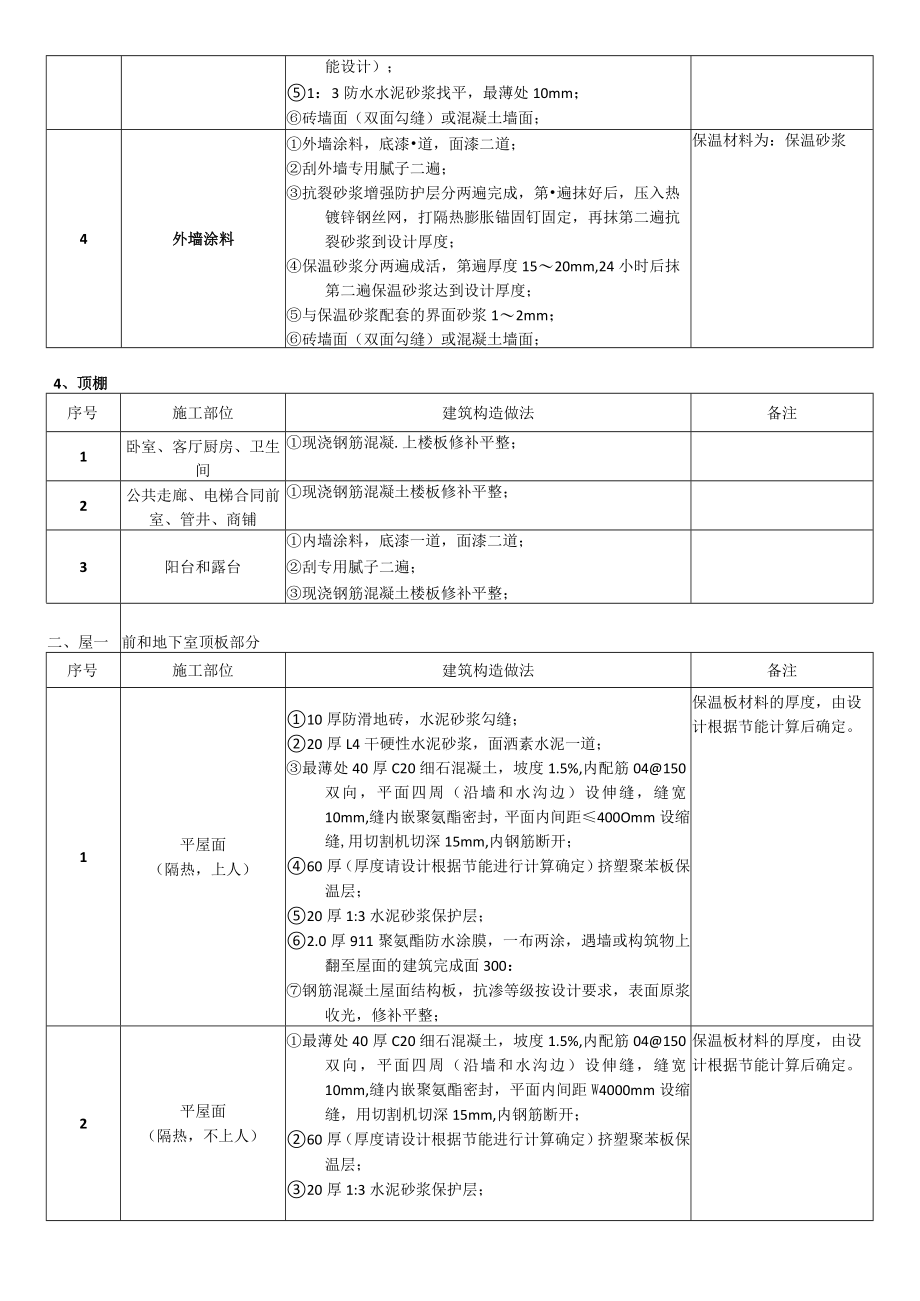

6、膨胀锚固钉固定,再抹第二遍抗裂砂浆到设计厚度:保温砂浆分两遍成活,第一遍厚度1520mm,24小时后抹第二遍保温砂浆达到设计厚度;与保温砂浆配套的界面砂浆12mm;砖墙面(双面勾缝)或混凝土墙面;保温材料为:保温砂浆3外墙涂料外墙涂料,底漆一道,面漆二道;刮外墙专用腻子二遍;抗裂砂浆增强防护层分两遍完成,第一遍抹好后,压入耐碱玻纤网格布,再抹第二遍抗裂砂浆到设计厚度;用胶粘剂或粘结砂浆粘贴聚苯板(聚苯板厚度按节保温材料为:苯板能设计);1:3防水水泥砂浆找平,最薄处10mm;砖墙面(双面勾缝)或混凝土墙面;4外墙涂料外墙涂料,底漆道,面漆二道;刮外墙专用腻子二遍;抗裂砂浆增强防护层分两遍完成,

7、第遍抹好后,压入热镀锌钢丝网,打隔热膨胀锚固钉固定,再抹第二遍抗裂砂浆到设计厚度;保温砂浆分两遍成活,第遍厚度1520mm,24小时后抹第二遍保温砂浆达到设计厚度;与保温砂浆配套的界面砂浆12mm;砖墙面(双面勾缝)或混凝土墙面;保温材料为:保温砂浆4、顶棚序号施工部位建筑构造做法备注1卧室、客厅厨房、卫生间现浇钢筋混凝.上楼板修补平整;2公共走廊、电梯合同前室、管井、商铺现浇钢筋混凝土楼板修补平整;3阳台和露台内墙涂料,底漆一道,面漆二道;刮专用腻子二遍;现浇钢筋混凝土楼板修补平整;二、屋一前和地下室顶板部分序号施工部位建筑构造做法备注1平屋面(隔热,上人)10厚防滑地砖,水泥砂浆勾缝;20

8、厚L4干硬性水泥砂浆,面洒素水泥一道;最薄处40厚C20细石混凝土,坡度1.5%,内配筋04150双向,平面四周(沿墙和水沟边)设伸缝,缝宽10mm,缝内嵌聚氨酯密封,平面内间距400Omm设缩缝,用切割机切深15mm,内钢筋断开;60厚(厚度请设计根据节能进行计算确定)挤塑聚苯板保温层;20厚1:3水泥砂浆保护层;2.0厚911聚氨酯防水涂膜,一布两涂,遇墙或构筑物上翻至屋面的建筑完成面300:钢筋混凝土屋面结构板,抗渗等级按设计要求,表面原浆收光,修补平整;保温板材料的厚度,由设计根据节能计算后确定。2平屋面(隔热,不上人)最薄处40厚C20细石混凝土,坡度1.5%,内配筋04150双向,

9、平面四周(沿墙和水沟边)设伸缝,缝宽10mm,缝内嵌聚氨酯密封,平面内间距W4000mm设缩缝,用切割机切深15mm,内钢筋断开;60厚(厚度请设计根据节能进行计算确定)挤塑聚苯板保温层;20厚1:3水泥砂浆保护层;保温板材料的厚度,由设计根据节能计算后确定。2.0厚911聚氨酯防水涂膜,一布两涂,遇墙或构筑物上翻至屋面的建筑完成面300;钢筋混凝土屋面结构板,抗渗等级按设计要求,表面原浆收光,修补平整;3地下室顶板的种植屋面种植土;聚脂无纺布滤水层(120G/M2),四周上翻100高,端部通长用粘结剂50高;80厚2030碎石排水层;最薄处40厚C20细石混凝土,坡度1.5%,内配筋0415

10、0双向,平面四周(沿墙和水沟边)设伸缝,缝宽10mm,缝内嵌聚氨酯密封,平面内间距W4000mm设缩缝,用切割机切深15mm,内钢筋断开;SBS改性沥青防水卷材3厚,面铺无纺布层;20厚1:3水泥砂浆保护层;1.5厚聚氨酯防水涂膜,一布两涂,遇墙或构筑物上翻至屋面的建筑完成面300;钢筋混凝土屋面结构板,抗渗等级按设计要求,表面原浆收光,修补平整三、地下室部分1混凝土结构序号施工部位建筑构造做法备注1底板最薄处60厚C30混凝土随捣随抹光,坡度1%,周边设排水沟,沟内坡度2%;防水钢筋混凝土底板,抗渗等级按设计要求;100厚C15素碎垫层;素土夯实(密实度293%);2外墙回填土夯实(密实度达

11、93%);20厚1:3水泥砂浆保护;2.0厚聚氨酯防水涂料;自防水钢筋混凝土墙板(抗渗等级按设计要求);注:地下室外墙外露部分外墙同主体外墙做法;2、地下室楼地面序号旅工部位建筑构造做法备注1设备房5厚釉面砖用水泥砂浆粘贴,面砖勾缝;素水泥浆结合层一道(内掺108胶);20厚1:3水泥砂浆找平层;钢筋混凝土楼板;设备房包括:消防控制室、水泵房、风机房、高低压配电房、变压器等;2地下室疏散楼梯20厚1:3水泥砂浆抹面压光;素水泥浆结合层一道(内掺108胶);钢筋混凝土楼板修补平整;3车库车道30厚C30细石於随打随抹平(坡道面层划出防滑条纹);20厚1:3水泥砂浆找平;素水泥浆结合层一道(内掺1

12、08胶);钢筋混凝上楼板;4管井钢筋混凝.上楼板修补平整;会所的楼地面面层为二会所内的楼地面次装修。3、地下室墙面序号施工部位建筑构造做法备注1地下室车库地下室疏散楼梯设备房墙面采用两遍防霉涂料面涂;刮腻子二遍;8厚1:03:2.5水泥混合砂浆抹面;12厚1:1:4水泥混合砂浆打底;钢筋舱梁柱与砖墙交接处挂30Omm宽镀锌铁丝网(铁丝网直径0.8,网格12.7X12.7); 素水泥浆掺108胶(砖墙面不甩毛); 砖墙面(双面勾缝)或混凝土墙面;设备房包括:消防控制室、水泵房、风机房、高低压配电房、变压器等;2管井8厚1:0.325水泥石灰膏砂浆抹面;12厚1:1:4水泥石灰育砂浆打底; 钢筋碎

13、梁柱与砖墙交接处挂250mm宽镀锌铁丝网(铁丝网直径08,网格12.7X12.7); 素水泥浆掺108股(砖墙面不甩毛); 砖墙面(双面勾缝)或混凝土墙面;4、地下室天棚序号施工部位建筑构造做法备注1地下室车库地下室疏散楼梯墙面采用防霉涂料;刮腻子二遍;现浇钢筋混凝土楼板修补平整;天棚是否刷腻子、防霉涂料,由营销和设计确定。2管井设备房现浇钢筋混凝上楼板修补平整;四、室外和其他部分序号施工部位建筑构造做法备注1室外水景花池防水地面、侧壁建筑构造做法,根据园林景观设计图纸确定。2泳池墙面和地面5厚釉面砖或马赛克用水泥砂浆粘贴,面砖勾缝;20厚1:3水泥砂浆保护层;1.0厚JS聚合物防水涂膜,四周卷起300;1.5厚911聚氨酯防水涂膜,四周卷起300;阴角用1:3水泥砂浆倒R50圆角修补(墙面与地面交接处):钢筋混凝1:楼板,抗渗等级按设计要求,修补平整;4消防水池墙面和地面(混凝土制)5厚釉面砖用水泥砂浆粘贴,面砖勾缝:20厚1:3水泥砂浆保护层;1.5厚911聚氨酯防水涂膜,施工到顶(防水材料要符合卫生验收要求); 阴角用1:3水泥砂浆倒R50圆角修补(墙面与地面交接处): 钢筋混凝1:楼板,抗渗等级按设计要求,修补平整:5生活水池墙面和地面5厚釉面砖用水泥砂浆粘贴,面砖勾缝;注:防水材料要符合卫(混凝土制)
