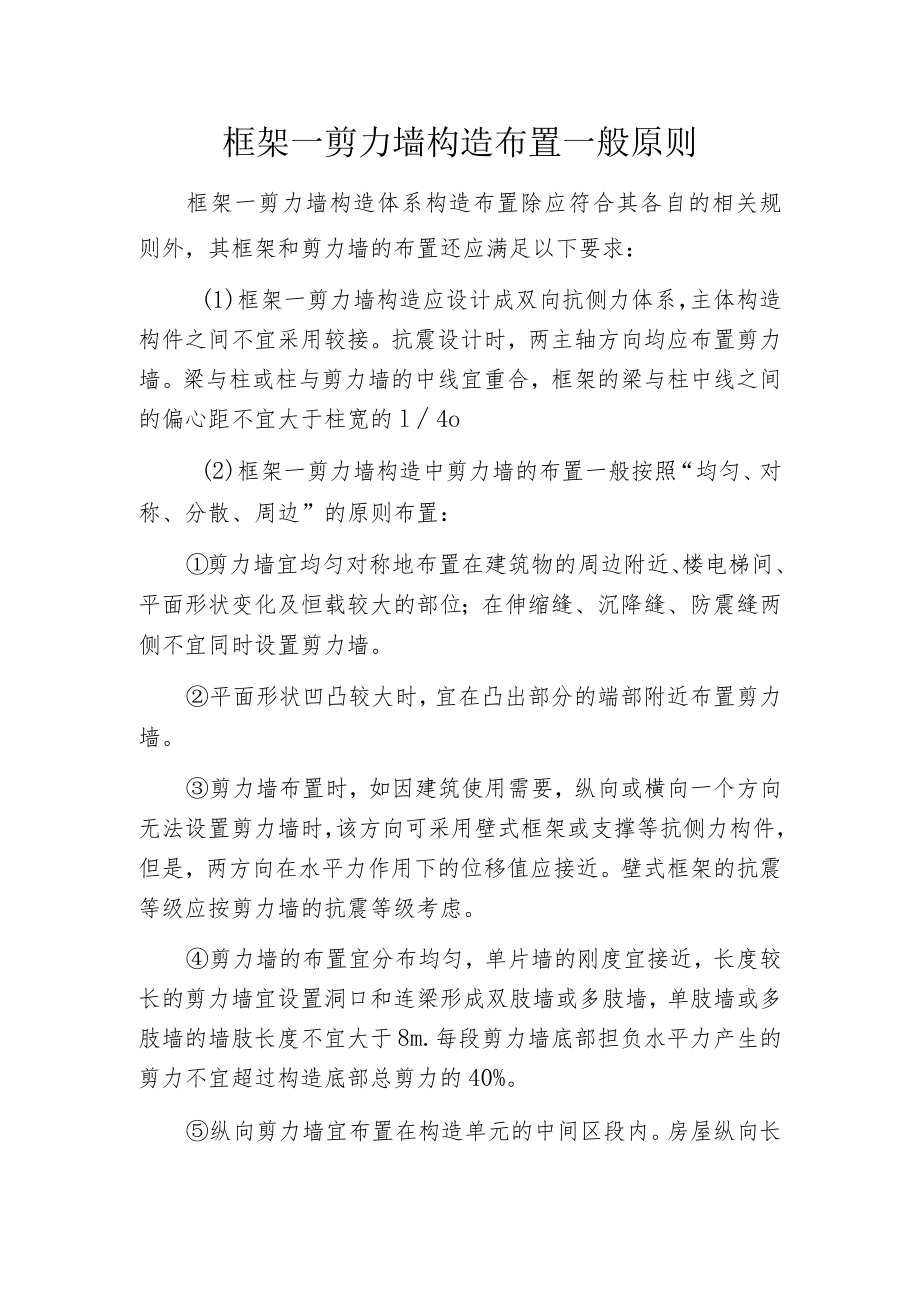

1、框架一剪力墙构造布置一般原则框架一剪力墙构造体系构造布置除应符合其各自的相关规则外,其框架和剪力墙的布置还应满足以下要求:(1)框架一剪力墙构造应设计成双向抗侧力体系,主体构造构件之间不宜采用较接。抗震设计时,两主轴方向均应布置剪力墙。梁与柱或柱与剪力墙的中线宜重合,框架的梁与柱中线之间的偏心距不宜大于柱宽的l4o(2)框架一剪力墙构造中剪力墙的布置一般按照“均匀、对称、分散、周边”的原则布置:剪力墙宜均匀对称地布置在建筑物的周边附近、楼电梯间、平面形状变化及恒载较大的部位;在伸缩缝、沉降缝、防震缝两侧不宜同时设置剪力墙。平面形状凹凸较大时,宜在凸出部分的端部附近布置剪力墙。剪力墙布置时,如因

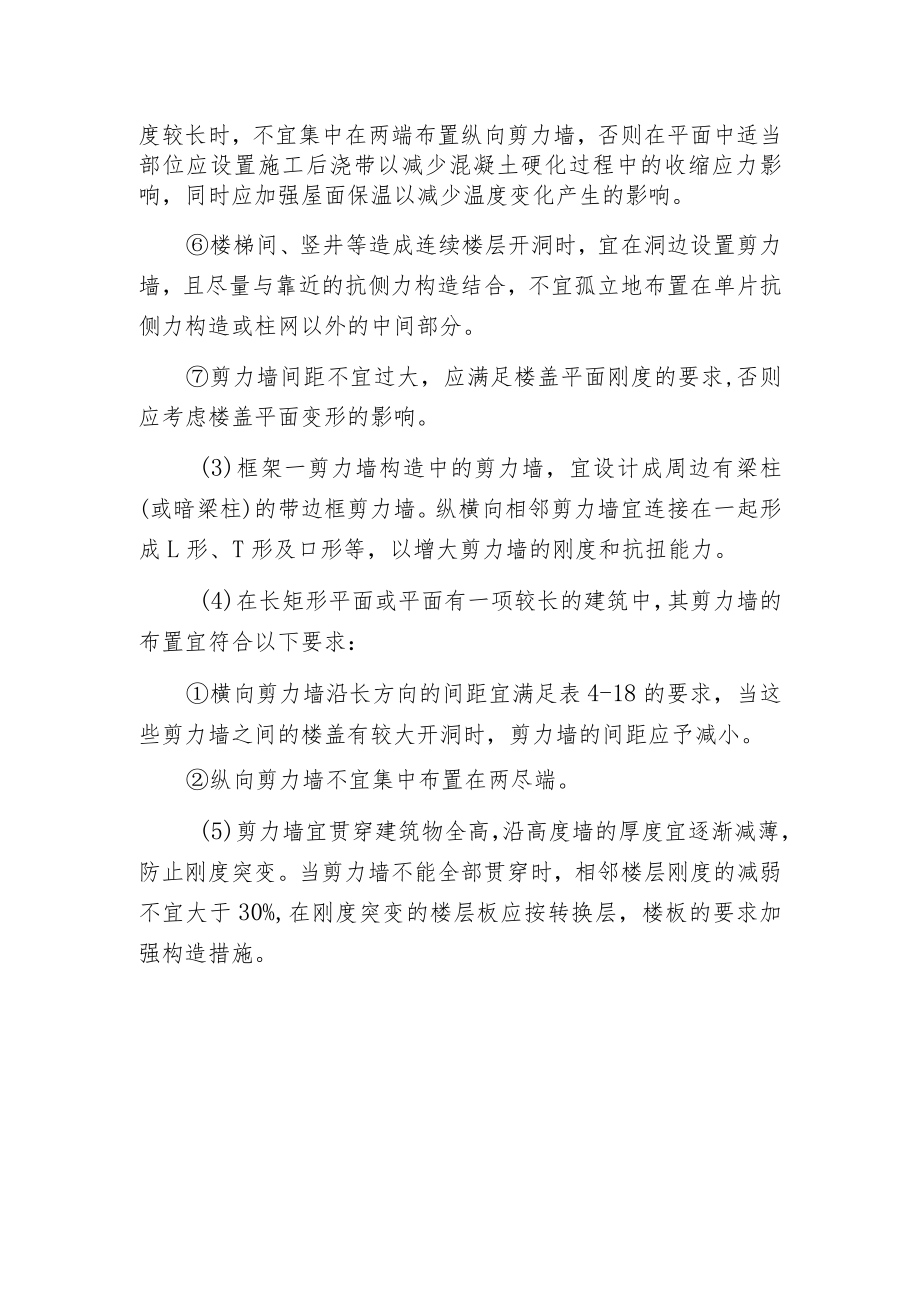

2、建筑使用需要,纵向或横向一个方向无法设置剪力墙时,该方向可采用壁式框架或支撑等抗侧力构件,但是,两方向在水平力作用下的位移值应接近。壁式框架的抗震等级应按剪力墙的抗震等级考虑。剪力墙的布置宜分布均匀,单片墙的刚度宜接近,长度较长的剪力墙宜设置洞口和连梁形成双肢墙或多肢墙,单肢墙或多肢墙的墙肢长度不宜大于8m.每段剪力墙底部担负水平力产生的剪力不宜超过构造底部总剪力的40%。纵向剪力墙宜布置在构造单元的中间区段内。房屋纵向长度较长时,不宜集中在两端布置纵向剪力墙,否则在平面中适当部位应设置施工后浇带以减少混凝土硬化过程中的收缩应力影响,同时应加强屋面保温以减少温度变化产生的影响。楼梯间、竖井等造

3、成连续楼层开洞时,宜在洞边设置剪力墙,且尽量与靠近的抗侧力构造结合,不宜孤立地布置在单片抗侧力构造或柱网以外的中间部分。剪力墙间距不宜过大,应满足楼盖平面刚度的要求,否则应考虑楼盖平面变形的影响。(3)框架一剪力墙构造中的剪力墙,宜设计成周边有梁柱(或暗梁柱)的带边框剪力墙。纵横向相邻剪力墙宜连接在一起形成L形、T形及口形等,以增大剪力墙的刚度和抗扭能力。(4)在长矩形平面或平面有一项较长的建筑中,其剪力墙的布置宜符合以下要求:横向剪力墙沿长方向的间距宜满足表4-18的要求,当这些剪力墙之间的楼盖有较大开洞时,剪力墙的间距应予减小。纵向剪力墙不宜集中布置在两尽端。(5)剪力墙宜贯穿建筑物全高,沿高度墙的厚度宜逐渐减薄,防止刚度突变。当剪力墙不能全部贯穿时,相邻楼层刚度的减弱不宜大于30%,在刚度突变的楼层板应按转换层,楼板的要求加强构造措施。
