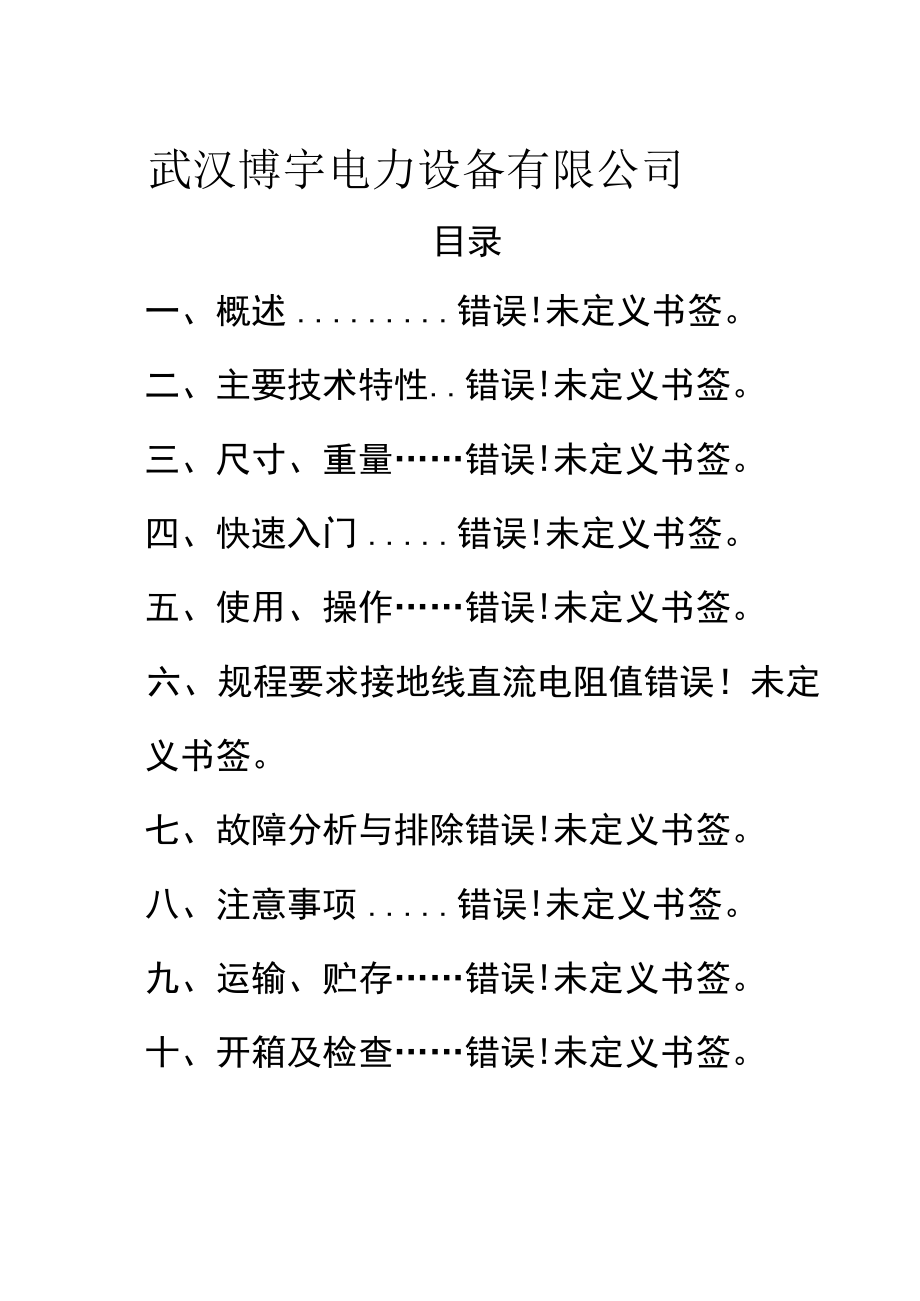

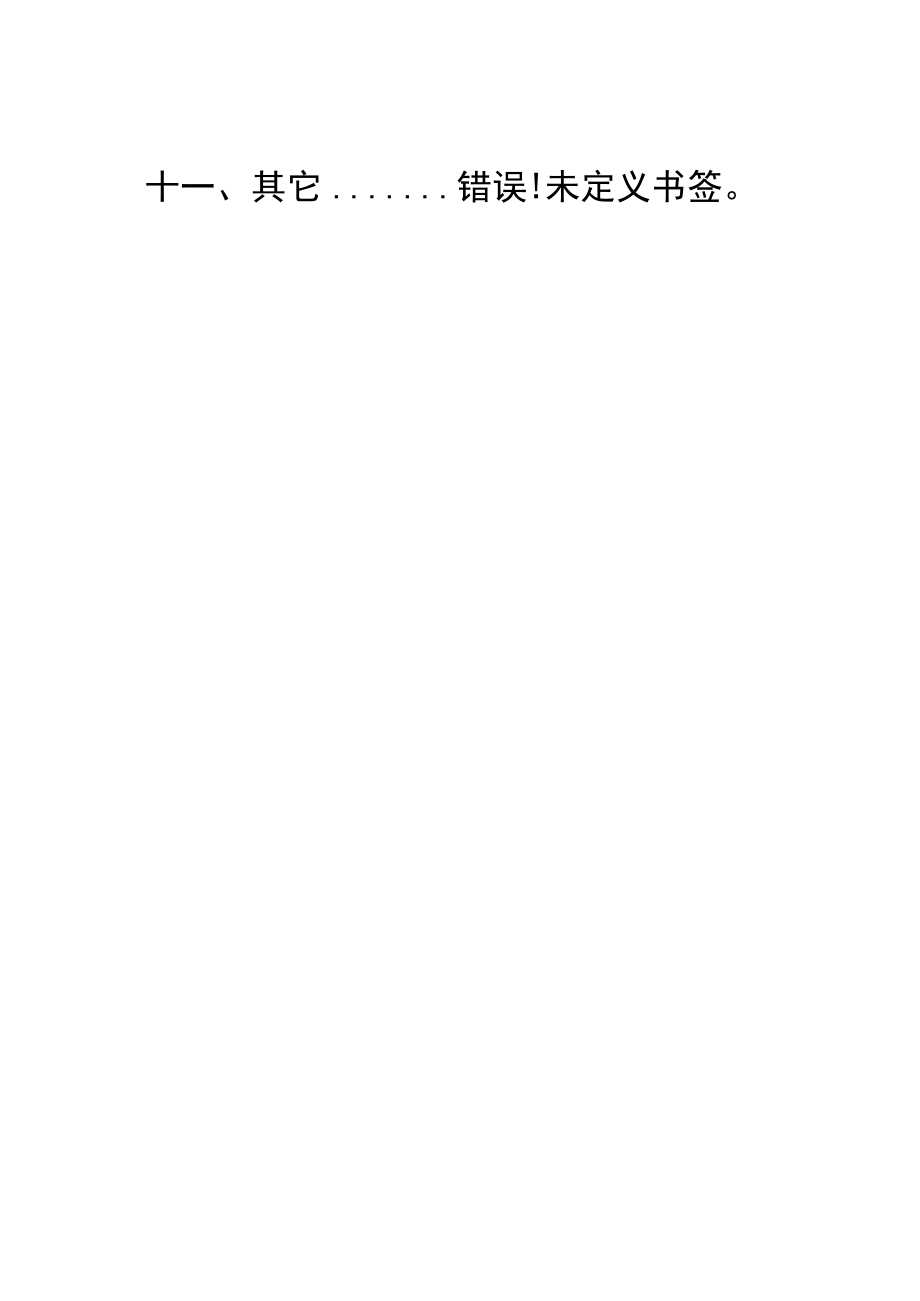

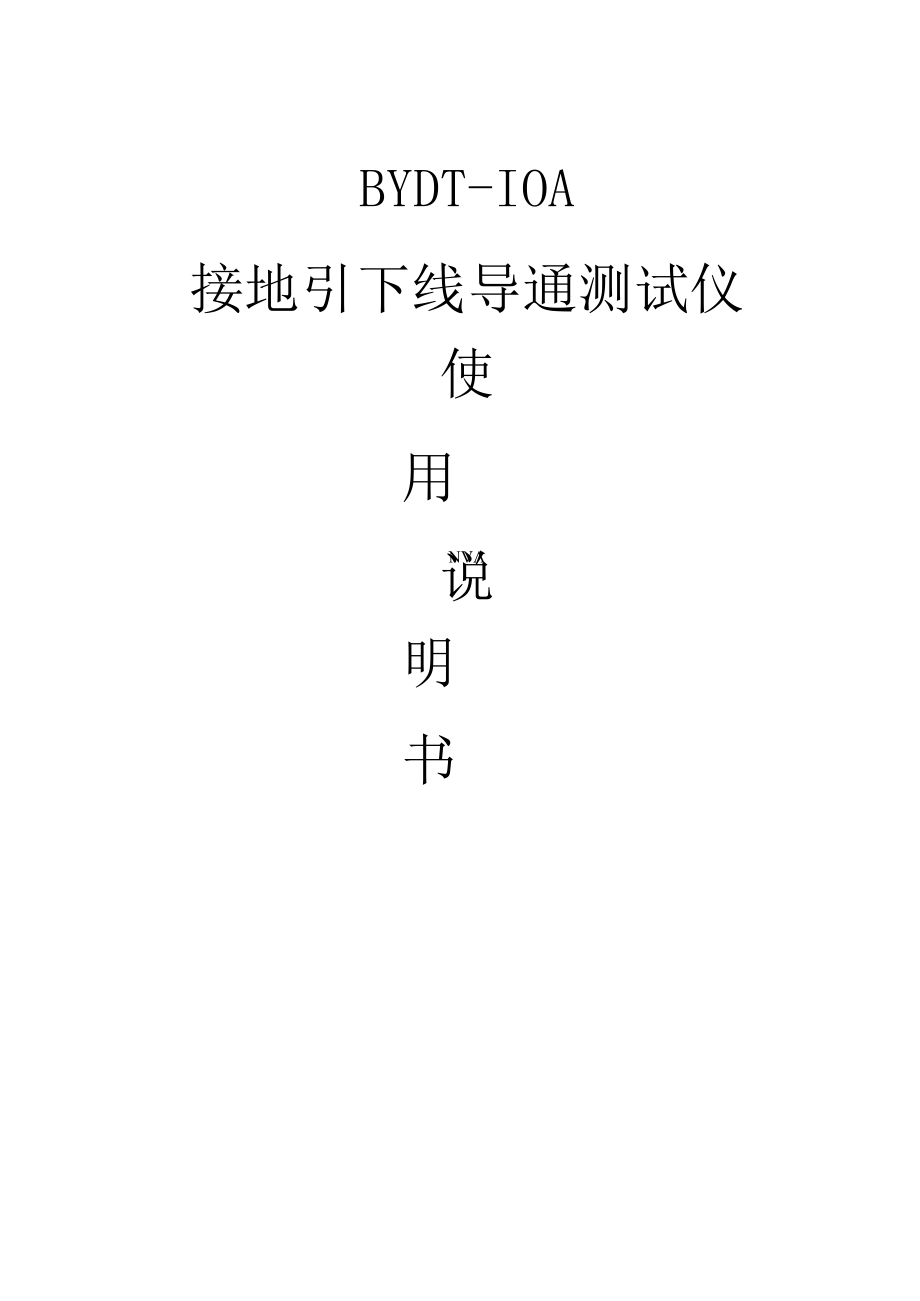

1、BYDT-IOA接地引下线导通测试仪使用NV说明书武汉博宇电力设备有限公司目录一、概述错误!未定义书签。二、主要技术特性.错误!未定义书签。三、尺寸、重量错误!未定义书签。四、快速入门错误!未定义书签。五、使用、操作错误!未定义书签。六、规程要求接地线直流电阻值错误！未定义书签。七、故障分析与排除错误!未定义书签。八、注意事项错误!未定义书签。九、运输、贮存错误!未定义书签。十、开箱及检查错误!未定义书签。十一、其它错误!未定义书签。衷心的感谢您选择了我们的产品!为了您更好的使用本仪器，在使用之前请您务必仔细阅读使用说明，详细了解其主要性能以及使用方法。一、概述电力设备的接地引下线与地网的可靠
2、、有效连接是设备安全运行的根本保障。接地引下线是电力设备与地网的连接部分，在电力设备的长时间运行过程中，连接处有可能因受潮等因素影响，出现节点锈蚀、甚至断裂等现象，导致接地引下线与主接地网连接点电阻增大，从而不能满足电力规程的要求，使设备在运行中存在不安全隐患，严重时会造成设备失地运行。最新颁布的电力安全工器具预防性试验规程中要求必须定期对携带型短路接地线及个人保护接地线做成组直流电阻试验。本测试仪是我公司研制的一种自动化程度很高的便携式测试仪，专门用于测量携带型短路接地线以及个人保护接地线的直流电阻。仪器采用高性能单片机控制，可实现测试过程智能化，操作简单方便、精度高、测试速度快，复测性好、
3、读数直观，是符合规程要求的理想的专用仪器，大大方便了试验项目的开展，提高了工作效率本产品符合国家标准GB6587-86电子测量仪器环境试验总纲及GB6593-86电子仪器质量检定规则的要求。二、主要技术特性项目技术指标及参数备注测试电流IOA,20A测量范围10AlQ2Q20AlQ-lQ测量准确度0.2%（满量程）显示方式12864点阵显示电阻显示为41/2位最大分辨率0.1电源AC220V22V,50Hz2Hz保险管5A最大功耗600W测试电流为20A时工作环境环境温度:0040相对温度:80%三、尺寸、重量项目参数备注体积400200425(mm)重量IOkg带配件四、快速入门熟悉面板面板
4、如下图所示:面板可分为三个主要部分：即输出部分、显示和键盘控制部分以及打印部分。下面将逐一加以介绍：输出部分如上图所示，输出部分包括四个接线柱。其中外侧的两只接线柱为恒流源输出，测试电流既通过它送到待测的电阻。内侧的两只接线柱是测试电压的输入，本机即通过它来读取待测电阻上的电压值显示和键盘控制部分。显示和键盘控制部分oD0o*|本机的显示器是一个128X64点阵液晶显示器，电阻的测量值以及操作信息均通过它显示。显示器分为三个区：上层显示当前测试电流；中间的显示区显示测量的电阻值；最下显示仪器按键功能提示。（因工作状态不同，显示的汉字不同，按键的功能也不同，有关它们的详细信息请参阅后面相关部分左
5、下侧是整机复位按键，当仪器出现死机或严重干扰时，按下复位键重新回到仪器的初始状态；仪器在此之前所存储的数据将不会丢失。中间有四个按键（因工作状态不同，显示的汉字不同，按键的功能也不同，有关它们的详细信息请参阅后面相关部分）。它的右下侧有对比度调节孔，用以调节液晶显示器的对比度。3、打印部分本仪器提供的是16行微型面板式打印机，使用寿命长、打印速度快、更换打印纸和色带容易，无须其他维护和保养。整机电源接通后打印机右下角指示灯亮，表示打印机处于待机状态，测试中或测试完毕后根据显示提示按下打印键就可打印出数据。五、使用、操作1、测试前的准备：连接好电源线，并打开电源开关。这时本机会显示如下信息。根据
6、需要按下面的联线图接线:注意所选测试电流的测量范围要大于实际电阻值。按“测量”键后即开始测试。屏幕提示“正在测量请稍候”，屏幕中间的显示区显示测量的电阻值。待读数稳定后读取数值，然后可以根据需要按“存储”键存储测量数据或按“打印”键打印数据。如果出现所测电阻超出当前量程所能测量的范围，则屏幕提示“超量程”此时应按“退出”键退出测量，然后重新选择测试电流再试。3、结束测:测量结束后（需要存储数或打印数据请参看“数据存储打印章节），可按“退出”键。本机即关闭输出，并返回初始状态。等待下一次测量。4、数据存储打印：您可以使用本机附带的打印机打印测量的数据。在测量时，待读数稳定后，按“存储”键后，当时
7、显示值被储存在仪器内部存储器上（掉电或复位时数据都不丢失），此时仪器还在继续测量，如继续按“存储”键将存储第二个数据。当已存储了255个数据时，如果继续按“存储”键则屏幕提示以下信息：“存储区已满，无法存储”，这时需要清除存储区，（清除存储区参看后面打印部分）按“退出”键，回到如下所示屏幕提示：六、规程要求接地线直流电阻值截面积（而）参考电阻值（mQ）101.98161. 24规程要求接地线直流电阻值，平均每米应小于以下参考值截面积（mH?）参考电阻值（Ina）500.40700. 28250.79950.21350.561200.16七、故障分析与排除故障现象原因分析排除方法备注开机无任何显
8、示1）电源未接通接通电源更换保险管应更换同型号保险管不能用其它型号代替2）仪器5A保险管未安装好或断路重新安装保险管或更换保险管无电流输出1）待检设备开路检查设备排除故障2）试验回路有开路故障检查试验回路，排除开路故障八、注意事项为了您和设备的安全，请操作人员仔细阅读以下内容：1 .试验时机壳必须可靠接地。2 .试验时不允许不相干的物品堆放在设备面板上和周围。3 .开机前请检查电源电压:交流220V10%50Hzo4 .更换保险管和配件时，请使用与本仪器相同的型号。5 .本仪器注意防潮、防油污。6 .试验时请确认被测设备已断电，并与其它带电设备断开。九、运输、贮存运输设备需要运输时，建议使用本
9、公司仪器包装木箱和减震物品，以免在运输途中造成不必要的损坏，给您造成不必要的损失。设备在运输途中不使用木箱时，不允许堆码排放。使用本公司仪器包装箱时允许最高堆码层数为二层。运输设备途中，仪器面板应朝上。贮存设备应放置在干燥无尘、通风无腐蚀性气体的室内。在没有木箱包装的情况下，不允许堆码排放。设备贮存时，面板应朝上。并在设备的底部垫防潮物品，防止设备受潮。十、开箱及检查开箱注意事项开箱前请确定设备外包装上的箭头标志应朝上。开箱时请注意不要用力敲打，以免损坏设备。开箱取出设备，并保留设备外包装和减震物品，既方便了您今后在运输和贮存时使用，又起到了保护环境的作用。检查内容开箱后取出设备，依照装箱单清点设备和配件。如发现短少，请立即与本公司联系，我公司将尽快及时为您提供服务。十一、其它本产品整机保修三年，实行“三包”，终身维修，在保修期内凡属本公司设备质量问题，提供免费维修。由于用户操作不当或不慎造成损坏，提供优惠服务。我们将期待您对本公司产品提出宝贵意见，请收到设备后，认真填写“用户反馈卡”及时寄回本公司。公司将对您所购买的设备建立用户档案，以便给您的设备提供更快更优质的服务。如您公司地址和联系方式变更请及时通知，以便让我们给您提供及时的跟踪服务。
