1、Carreftmxb（眇TECHNICALSPECIFICATIONOFAHU&FCU空气处理箱及风机盘管的技术要求SPECCODE:规范编号C4_AHU&FCU_R1_20110426.docMadeby:编制人：ValidDate编制日期：2011/04/26ApprovedBy:批准人：Copyright2012CarrefourChinaAllRightsReserved.ThisdocumentcontainingconfidentialinformationispropertyofCarrefourChinaandmaynotbereproducedorusedwithoutCar
2、refourChinawrittenauthorization.此次招标家乐福选择应用于一种空调系统的风机盘管和空调机组。1.常规进出水温度系统：12/7C用于风机盘管和空调机组的主要材料及外购件，如铜管、铝箔、钢板、电机、风机等应在中标后提供厂家的材质证明或试验报告及合格证。机组的规格和参数应符合设备清单的要求，供货时可提供证明产品符合设计要求的检测报告。Zinccoatingpersqmsurfaceareaforsteelsheetshouldbenotlessthan180gm2.风机盘管技术要求风机盘管应满足GB/T19232-2003的规定，普通型风机盘管静压应在1220Pa范围内
3、，高静压型为3050Pa,应提供近年两内最新的由国家质量监督检验部门所鉴定的产品报告。盘管应有较高的承压能力，至少在1.6MPa工作压力下能正常运行，盘管耐压和密封性检查应符合GB/T19232-2003中6.2.1的规定。风机、电机：风机盘管应采用具有防腐性能的金属多叶片风机，风机蜗壳不应采用焊接连接方式，应为抑接加自攻钉间布固定的形式，且保证无缝隙。风机应能自由选择三个不同的运转速度，并符合静态及动态平衡的要求。风机盘管的电机应为单相电容电机，轴承不须加油，弹性的安装在风机上，而风机与电动机组件应弹性地安装在盘管的外壳上，三档风速下运转平稳无过载现象。出厂时需逐台进行风机、电机组装后的动平
4、衡测试，保证振动速度小于相差标准规定值。换热器：风机盘管的换热器应为铜管串铝翅片型。铜管材质为空调专用磷无氧紫铜管，铜含量299.9%,磷含量W0.04%,抗拉强度2230Nmm2,伸长率240%,铜管的规格为管外径9.52mm,厚度不小于0.35mm。翅片材质应为涂有亲水膜的高效纯铝翅片。风机盘管的换热器应采用一次成型的黄铜分液器，进出水接口为内螺纹接头，上部最高处设有排气阀，排气管路应导在凝水盘中。凝水盘及保温：风机盘管的凝水盘必须为钢板整体一次冲压成型，不允许有焊缝，凝水盘要做喷塑耐腐蚀措施，水盘外侧加聚乙烯发泡保温材至少5mm厚，保证制冷时无凝结水外滴。凝水盘焊有凝水管接头，为外螺纹连
5、结。风机盘管应采用优质的保温隔热材料，无异味、不吸湿并符合有关建筑防火规范要求，粘贴平整、密实、牢固，保证无凝结水外滴，要提供凝露试验的检测报告。电器接线：风机盘管电器线路的连接应为密闭式，接地可靠，电器接线必须带有金属绝缘护套管，电线的穿孔和插接头也必须带有绝缘护管；风机盘管受潮后绝缘电阻不小于2Mo其它机型要求：卧式明装风机盘管外板应为电晕静电喷涂彩色涂层钢板，具有很好的装饰性和耐久性、耐温性、耐光性。送风出口为铝合金格栅，保证低温送风无结露现象。卡式半明装风机盘管为二方向吹出型，卡式面板为铝合金风口，吹出叶片需有防结露措施，保证低温送风无结露现象。送风叶片方向可手动调节，可调节出风角度和

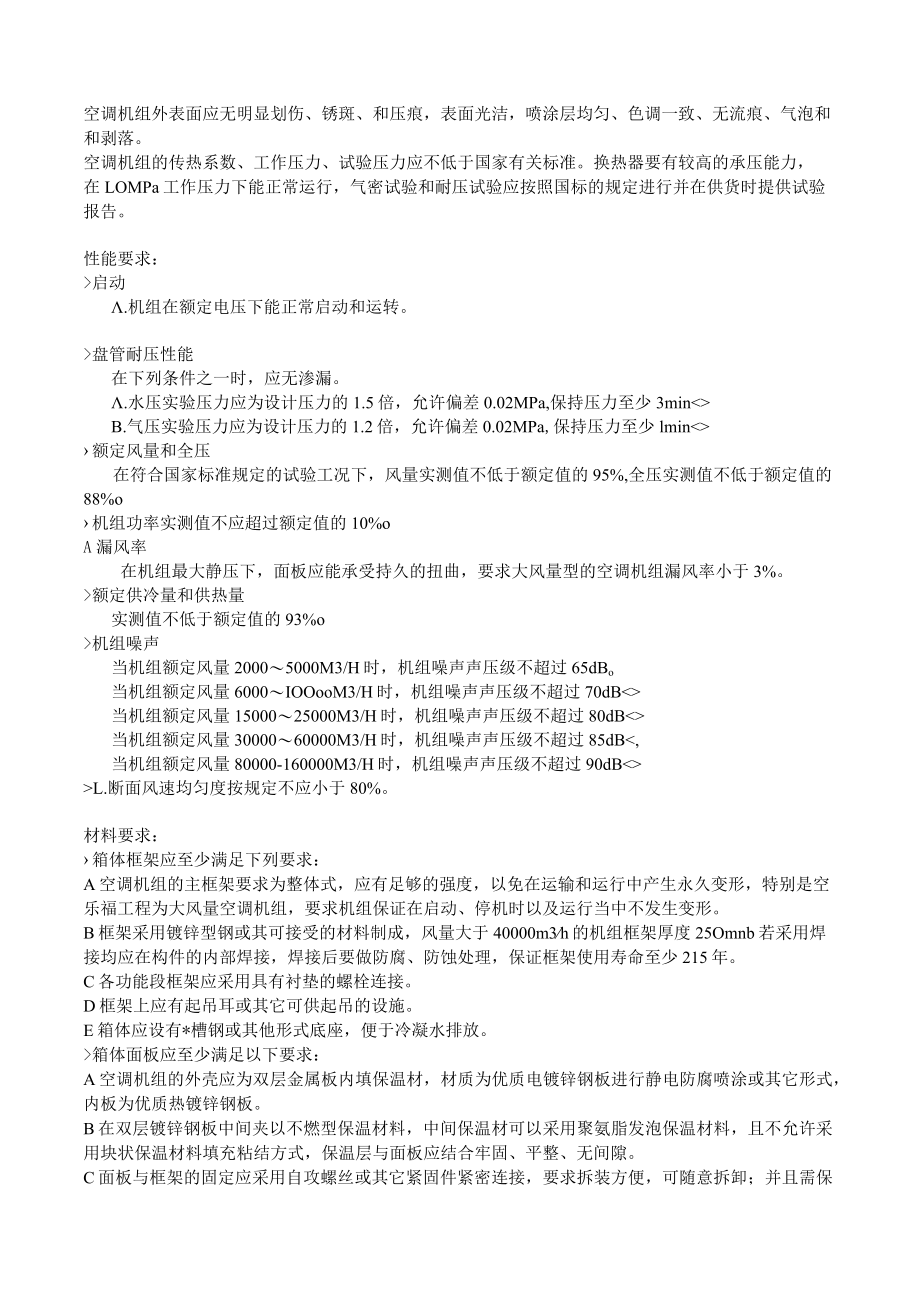

6、防止气流短路。卡式半明装风机盘管机组本身要带有检修部位，天花板上不再另设检修口。其次还应带有可供选择的新风口。上述标准仅为最低标准，即所供货物最低要达到上述要求。令空调机组技术要求空调机组应满足GB/T14294-93的规定。空调机组外表面应无明显划伤、锈斑、和压痕，表面光洁，喷涂层均匀、色调一致、无流痕、气泡和和剥落。空调机组的传热系数、工作压力、试验压力应不低于国家有关标准。换热器要有较高的承压能力，在LOMPa工作压力下能正常运行，气密试验和耐压试验应按照国标的规定进行并在供货时提供试验报告。性能要求：启动.机组在额定电压下能正常启动和运转。盘管耐压性能在下列条件之一时，应无渗漏。.水压
7、实验压力应为设计压力的1.5倍，允许偏差0.02MPa,保持压力至少3minB.气压实验压力应为设计压力的1.2倍，允许偏差0.02MPa,保持压力至少lmin额定风量和全压在符合国家标准规定的试验工况下，风量实测值不低于额定值的95%,全压实测值不低于额定值的88%o机组功率实测值不应超过额定值的10%oA漏风率在机组最大静压下，面板应能承受持久的扭曲，要求大风量型的空调机组漏风率小于3%。额定供冷量和供热量实测值不低于额定值的93%o机组噪声当机组额定风量20005000M3/H时，机组噪声声压级不超过65dBo当机组额定风量6000IOOooM3/H时，机组噪声声压级不超过70dB当机组
8、额定风量1500025000M3/H时，机组噪声声压级不超过80dB当机组额定风量3000060000M3/H时，机组噪声声压级不超过85dB,当机组额定风量80000-160000M3/H时，机组噪声声压级不超过90dBL.断面风速均匀度按规定不应小于80%。材料要求：箱体框架应至少满足下列要求：A空调机组的主框架要求为整体式，应有足够的强度，以免在运输和运行中产生永久变形，特别是空乐福工程为大风量空调机组，要求机组保证在启动、停机时以及运行当中不发生变形。B框架采用镀锌型钢或其可接受的材料制成，风量大于40000m3h的机组框架厚度25Omnb若采用焊接均应在构件的内部焊接，焊接后要做防腐
9、、防蚀处理，保证框架使用寿命至少215年。C各功能段框架应采用具有衬垫的螺栓连接。D框架上应有起吊耳或其它可供起吊的设施。E箱体应设有*槽钢或其他形式底座，便于冷凝水排放。箱体面板应至少满足以下要求：A空调机组的外壳应为双层金属板内填保温材，材质为优质电镀锌钢板进行静电防腐喷涂或其它形式，内板为优质热镀锌钢板。B在双层镀锌钢板中间夹以不燃型保温材料，中间保温材可以采用聚氨脂发泡保温材料，且不允许采用块状保温材料填充粘结方式，保温层与面板应结合牢固、平整、无间隙。C面板与框架的固定应采用自攻螺丝或其它紧固件紧密连接，要求拆装方便，可随意拆卸；并且需保证无冷桥产生，即使在冰蓄冷低温工况下运行无凝露
10、出现。D在机组最大静压下，面板应能承受持久的扭曲，要求大风量型的空调机组漏风率小于3%。E底层面板应允许检修人员进入而不破坏保温材料、不发生变形。表冷换热段：A空调机向的换热器应逐台进行检漏试验并提供检漏报告。B盘管迎面风速应小于2.8m/s。当大于2.5ms时需加设挡水板。C表冷器应采用铜管串铝翅片型，铜管为磷无氧紫铜管，铜含量299.9%,磷含量WO.04%,抗拉强度2230Nmm2,伸长率240%,壁厚不小于0.4mm。翅片材质应为涂有亲水膜的高效纯铝翅片或波纹片。D当盘管长度大于1.5m,在盘管中央至少应有一个中心支点，中心支点应采用防腐、防蚀材料制成。E集水箱与回转弯：盘管水管接口采
11、用钢质集合管，进出水接口为外螺纹连结，出水口接管上带全铜放空气阀，进水管上带有全铜丝堵排污口。集水箱与铜接头采用锌银焊料，回转弯应采用紫铜管制成，并采用锡银焊料与铜管焊接。凝水盘：A凝水盘应为冲压的斜沟式或带有一定倾角形式，保证凝结水100%自流。B凝水盘外采用15mm厚的聚氯乙烯保温材料，无异味、不吸湿并符合有关建筑防火规范要求，粘贴平整、密实、牢固，保证无凝结水外滴。C凝水盘最低点设有带螺纹管的镀锌钢管接口，其接口尺寸应能满足凝结水排出流畅，出厂时接管带有塑胶保护堵头。D当机组风量超过35000m3h时，应采用上下两组盘管，盘管间须设小凝水盘，小水盘应与盘管段底部凝结水盘采用相同材料，并保
12、证小水盘的凝结水可靠排出，防止溅入处理的气流中。空调用过滤器A空调机组配用初、中效过滤器。滤料特性诸如单位面积质量、机械性能、抗静电特性、吸湿性、耐燃性等应符合相关标准规定。B初效为板式结构，铝合金边框，滤料为多重尼龙网+波纹铝合金网，但需保证过滤效率要达到至少G3级，初阻小于50Pa。C中效过滤器为袋式结构，内套镀锌骨架，采用化纤滤料，过滤效率要达到G4-F5级，初阻小于60PaD初、中效过滤器要求可方便地拆装和清洗，规格尺寸应控制在23种，且能根据场地需求作成压板式或抽拉式。E在设计风量时，通过过滤器的表面风速应不超过过滤器制造厂商建议的面风速，过滤段的进风断面风速均匀度应大于90%oF各
13、级过滤器应采用固定卡夹安装在一的固定耐压的框架上，框架要求平整并贴有密封条，保证在装上过滤器后无空气渗漏，即不允许使未经过过滤的空气通过机组。空调用风机A空调机组所配用风机应为优质离心风机，应根据设计参数选用前向或后弯叶片，风机性能要求低噪声、高效、节能。吊顶或落地的小型柜式空调机组应采用风机、电机一体型的外转子风机。大型空调机组应采用皮带驱动的风机。风机品牌应为kruger、上海南泰、浙江亿利达、广东新会，张家港英德利等品牌。B轴承应采用优质的滚珠轴承，大型风机应采用带座向心球轴承。轴承的品牌应为瑞典的SKF.日本的NSK或FYH等知名品牌。轴承应安装在轴承支架上，并设有防振垫圈。轴承润滑剂
14、应能至少维持12个月运行周期而不需检修。润滑剂和密封的预防性维修时间表应在维修手册内提供。C风机出口应设有柔性连接管，采用新型材料，耐高温、耐潮气、耐腐蚀，不得采用普通帆布等易损材料，要求软接管在空调工况条件下的最短使用寿命可达15年之久，若不达标，在此寿命期内的软接头需免费更换。I风机叶轮、轴需在制造厂内进行高于国家标准的内控动平衡精度等级检测，供货时提供检测报告。电动机：A皮带驱动的风机应采用三相异步电动机，全封闭防滴保护型，最低标准B级绝缘、防护等级IP54,要求电机具有效率高、节能、噪声低、振动小、启动转矩高，可靠安全、维护安全等特点，最低使用寿命可达15年。B电动机和风机应装配在一个
15、共用底座上，底座下设必须的减振器。C电机的引线应采用优质的铜芯聚氯乙烯绝缘电线，三相电源线与接地线总装后还需加设金属绝缘护套管保护，电线的安装端子要固定牢固，安全可靠，要从机内引出接线端子至空调箱体外，并设有专用绝缘保护盒。皮带及皮带轮：风机、电机配套的皮带轮应为风机原厂加工，经过严格的动平衡试验，平衡等级最低为G6.3。所用皮带为高承载的新型窄V皮带，要求耐磨损、传动平稳、寿命长，最低寿命应保证达6个月O机组应考虑检修的需要设置检修面板或检修门。A检修门板的结构、型式和材料应与面板相匹配，门需加锁。B门应设有密封垫圈，密封垫应能在不拆除门的条件下而更换。C检修门的最小尺寸应满足人员检修需要，且过滤袋能从检修门出入。D大型风柜结构紧凑，体积小，不需过大地占用机房面积。E采用皮带轮驱动的空调机组风机段及混合段加设检修灯，以便维修风机段及更改过滤网。
