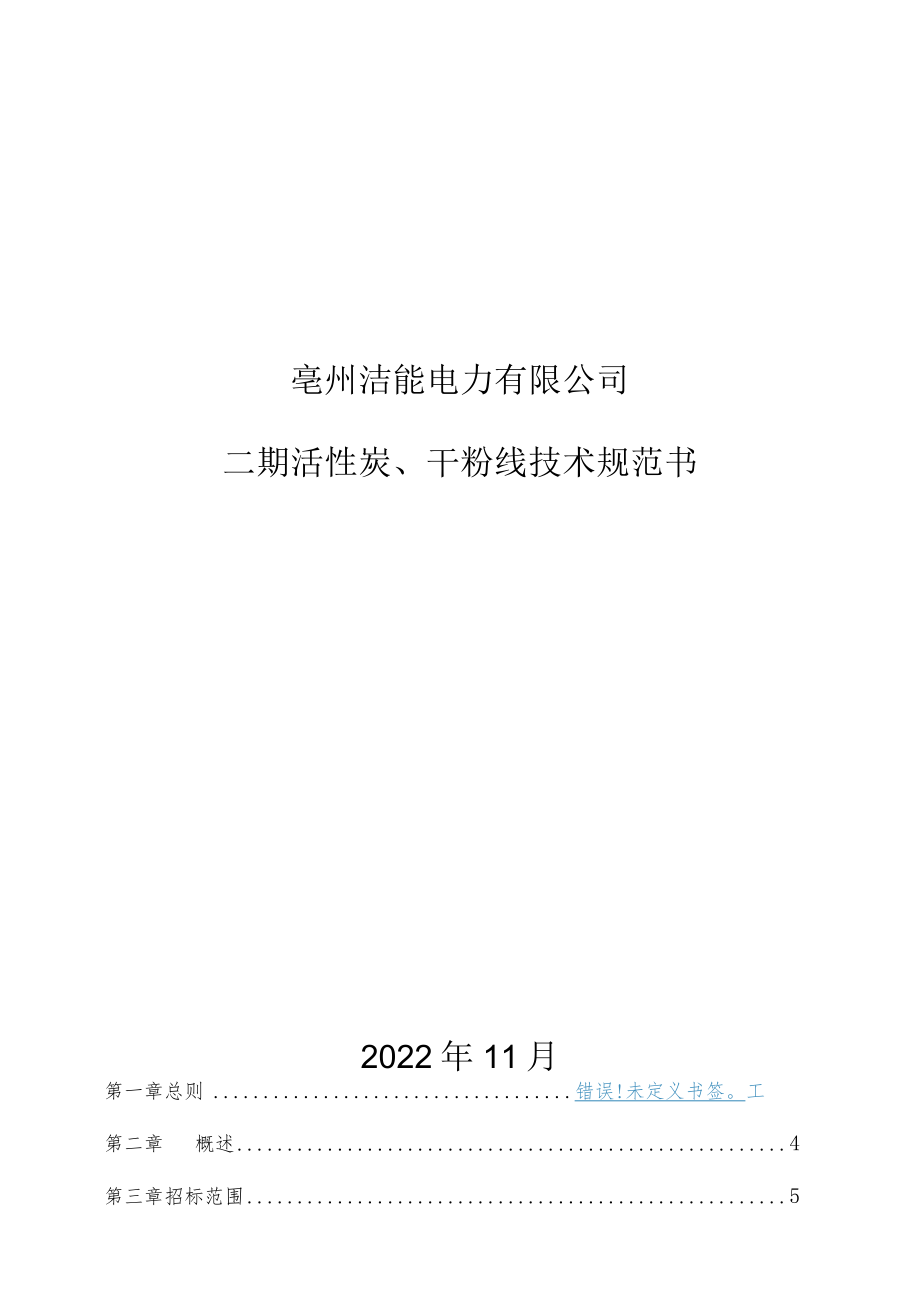

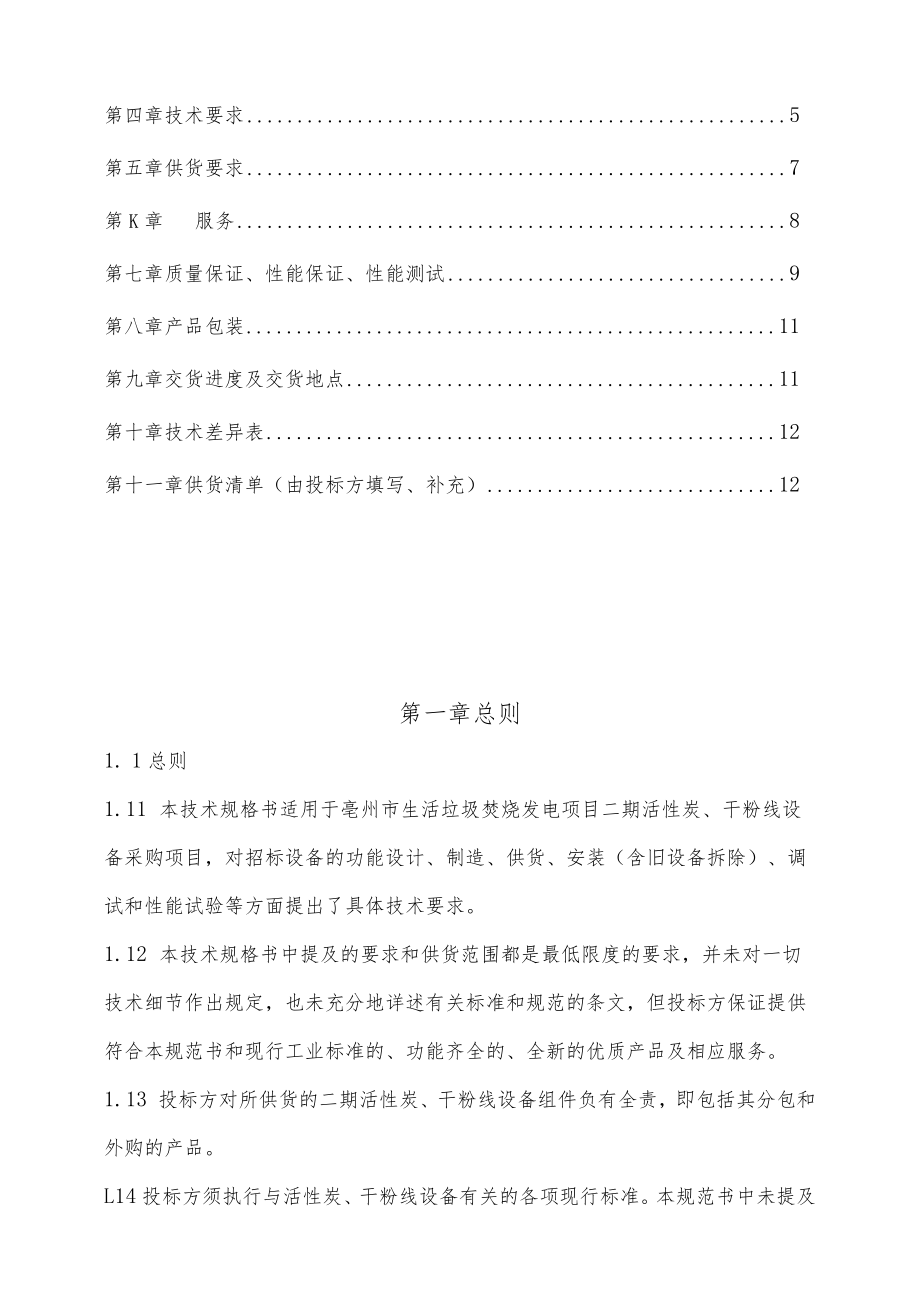

1、亳州洁能电力有限公司二期活性炭、干粉线技术规范书2022年11月第一章总则错误!未定义书签。工第二章概述4第三章招标范围5第四章技术要求5第五章供货要求7第K章服务8第七章质量保证、性能保证、性能测试9第八章产品包装11第九章交货进度及交货地点11第十章技术差异表12第十一章供货清单（由投标方填写、补充）12第一章总则1. 1总则1.11 本技术规格书适用于亳州市生活垃圾焚烧发电项目二期活性炭、干粉线设备采购项目，对招标设备的功能设计、制造、供货、安装（含旧设备拆除）、调试和性能试验等方面提出了具体技术要求。1.12 本技术规格书中提及的要求和供货范围都是最低限度的要求，并未对一切技术细节作出

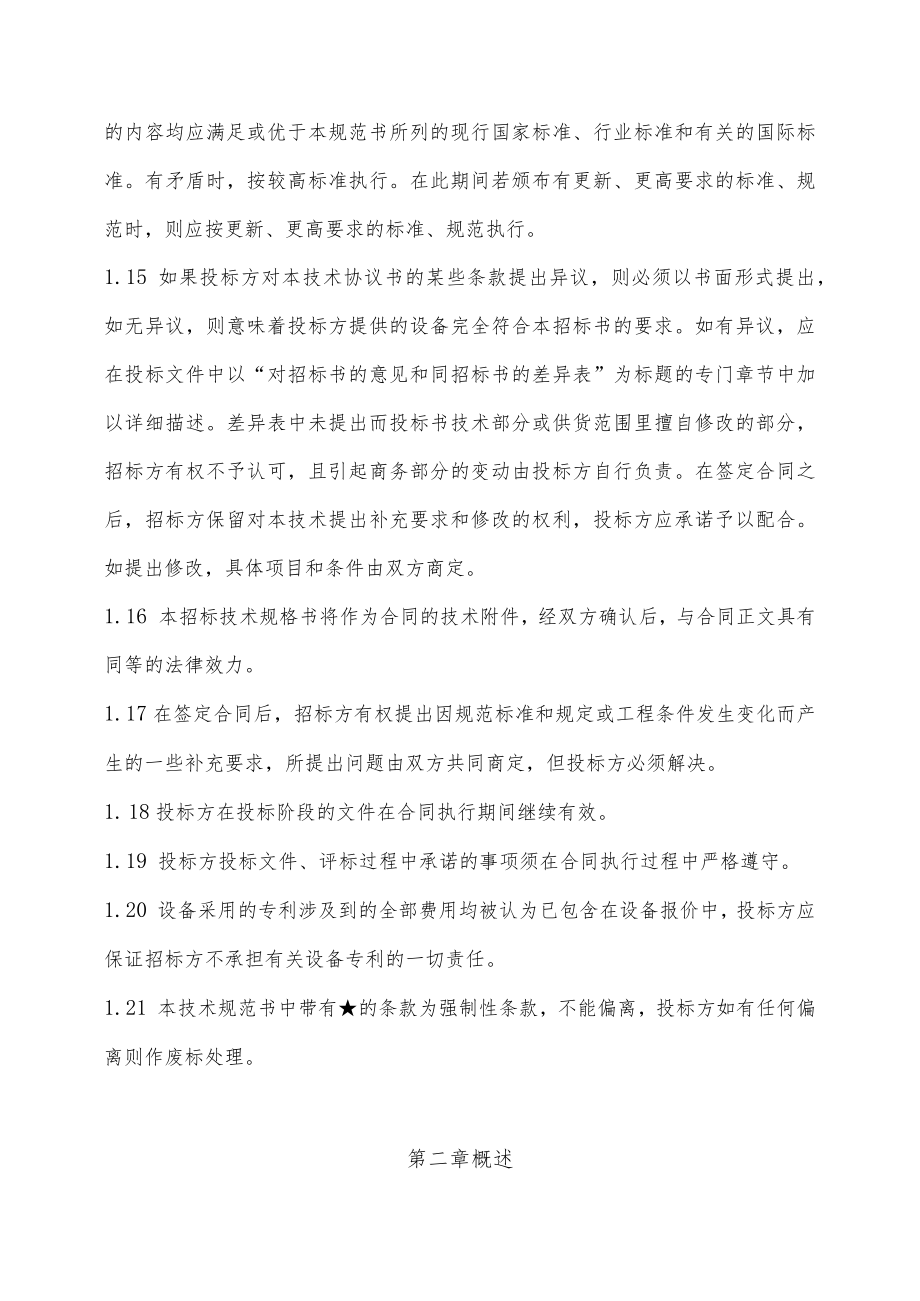

2、规定，也未充分地详述有关标准和规范的条文，但投标方保证提供符合本规范书和现行工业标准的、功能齐全的、全新的优质产品及相应服务。1.13 投标方对所供货的二期活性炭、干粉线设备组件负有全责，即包括其分包和外购的产品。L14投标方须执行与活性炭、干粉线设备有关的各项现行标准。本规范书中未提及的内容均应满足或优于本规范书所列的现行国家标准、行业标准和有关的国际标准。有矛盾时，按较高标准执行。在此期间若颁布有更新、更高要求的标准、规范时，则应按更新、更高要求的标准、规范执行。1.15 如果投标方对本技术协议书的某些条款提出异议，则必须以书面形式提出，如无异议，则意味着投标方提供的设备完全符合本招标书的
3、要求。如有异议，应在投标文件中以“对招标书的意见和同招标书的差异表”为标题的专门章节中加以详细描述。差异表中未提出而投标书技术部分或供货范围里擅自修改的部分，招标方有权不予认可，且引起商务部分的变动由投标方自行负责。在签定合同之后，招标方保留对本技术提出补充要求和修改的权利，投标方应承诺予以配合。如提出修改，具体项目和条件由双方商定。1.16 本招标技术规格书将作为合同的技术附件，经双方确认后，与合同正文具有同等的法律效力。1.17在签定合同后，招标方有权提出因规范标准和规定或工程条件发生变化而产生的一些补充要求，所提出问题由双方共同商定，但投标方必须解决。1. 18投标方在投标阶段的文件在合
4、同执行期间继续有效。1.19 投标方投标文件、评标过程中承诺的事项须在合同执行过程中严格遵守。1.20 设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，投标方应保证招标方不承担有关设备专利的一切责任。1.21 本技术规范书中带有的条款为强制性条款，不能偏离，投标方如有任何偏离则作废标处理。第二章概述2.1 概况亳州市生活垃圾焚烧发电厂由亳州洁能电力有限公司负责建设和运营,公司位于亳州市谯城区十河镇卞铺村。亳州项目一期建设规模为日处理生活垃圾600td,项目配置2台300td机械炉排焚烧炉和1台12MW凝汽式汽轮发电机组两炉一机母管。二期扩建规模为日处理生活垃圾600td,扩建后项目年
5、处理垃圾43.8万t,二期配置1台600td机械炉排焚烧炉和1台15MW凝汽式汽轮发电机组，烟气净化系统采用“SNCR炉内脱硝+半干式脱酸+干石灰喷射+活性炭吸附+袋式除尘”的烟气处理工艺。2.2 技改范围本项目为亳州生活垃圾焚烧发电项目二期活性炭、干粉线设备采购项目。亳州洁能有限公司机组设计使用寿命不小于30年；年运行时间不少于8000小时；一期项目自2017年3月并网发电，二期项目自2021年11月并网发电。二期项目投产以来，环保设备活性炭系统只有一条喷射线，所以在原有活性炭线的基础上，现需加装一条活性炭备用系统保证锅炉尾气指标达标排放；环保设备干粉系统因下料喷射装置冒正压,干粉喷入量小需
6、更换下料喷射装置。第三章招标范围1.1 投标方负责招标设备的设计、制造、供货、旧设备的拆除、安装和调试、售后服务等，并负责提供相应的技术资料和技术服务，如检验、包装、运输、试验、现场安装、调试、培训等。3. 2本次招标范围：二期活性炭、干粉线设备采购和安装、旧设备拆除等，含部分干粉管道、喷射装置组的更换（投标方现场查看为准）。第四章技术要求4.1本技术规范书适用于亳州洁能有限公司600td垃圾焚烧炉二期活性炭、干粉线设备采购项目，整套系统应保证在任何工况下都必须满足安全运行和环保要求，保证年运行时间8000小时。系统应密封良好，完全防腐蚀、防磨损，部件应具有耐久性、防腐性和抗老化性，易于检查和
7、检修；并能在规定的环境条件下长期安全、可靠、平稳运行，并满足频繁启动和在满载荷情况下启动和运行的各种工况要求。4. 2设备的制造加工须符合国家相关技术规范、标准及行业标准。4. 3设备结构应能便于观察设备运行情况和检修、维护方便，并设置检查门，可定期打开清除其死角残留物料。4. 4设备结构应考虑运行中热膨胀的影响，保证进出口正常连接和密封。4. 5设备应能保证长期运行，年连续正常运行时间不少于8000小时，不得出现漏气、漏灰、变形或影响运行的其它故障。4. 6设备的耐磨件因非正常原因的年更换率不得高于各零件数量的5%,并不超过年备品备件数量。4. 7所有地面、地下的设备基础由投标方提出必要的技
8、术条件，例如各基础点布置、荷载、转动偏心力等。4. 8投标方在投标时必须提供相关设备整体详细设计图纸，供招标人在评标时评判。4.9投标方需要提前到现场进行相关位置、尺寸、布置等数据的测绘,保证所供设备满足使用要求。4.2、技术性能保证和使用寿命承诺4.2.1质量保证（1）装置年投运时间不少于8000小时。保修期为1年。如因操作不当等造成的问题，投标方也需积极配合解决。（2）投标方应对合同中提供的主要部件建立质量保证计划。设备制造应与规格书及标准相一致，并符合操作条件及使用要求。（3）投标方应制定质量保证计划，在合同中提出。质量保证计划最终将作为中标后合同的组成部分，卖方应严格遵守。（4）投标方
9、应提供电子版和纸质版的活性炭零部件设计制造图、设计安装图；以及成套产品的检验程序、试验记录和全过程监造计划。4.2.2保证承诺（1）投标方保证所提供的设备（货物）是全新、未使用过的，是用一流的工艺和最佳材料制造而成的，完全符合合同规定的质量、规格和性能的要求，所提供的设备经正确安装、正常运转和保养在其使用寿命期内具有满意的性能。（2）投标方承诺所提供设备符合相关的性能指标要求。43、检验验收装置的试运行期为一个月，运行期满各项指标达到设计要求，由业主向卖方签发验收合格文件。1）验收按国家有关标准和规定执行。2）所有运行结果符合招标要求3）在进行测试和验收、运行过程中发生的故障和发现的问题已被排
10、除，并得到业主的认可。4）所有招标中规定的设备，备品备件、专用工具都已提交。5）设备在交由业主使用前已通过有关部门验收并得到使用证书。6）整套设备图纸及技术文件都已提交并得到接受。4.4.交货、安装及调试交货地点：工地施工现场。交货方式：投标方应负责将招标设备运输至现场，车板交货。安装及调试：由投标方负责第五章供货要求5.1 一般要求5.11、 投标方保证提供设备为全新的、先进的、成熟的、完整的和安全可靠的。5.12、 投标方应提供详细供货清单，清单中依次说明型号、数量、产地、生产厂家等内容。对于属于整套设备运行和施工所必需的部件，即使本规格书未列出或数目不足，投标方仍须在执行时补足。5.13
11、、 13、投标方应提供所有安装和检修所需专用工具和消耗性材料等，并提供详细供货清单。5.14、 14.投标方应提供随机备品备件，并在投标文件中给出具体清单。电厂安装及试运行期间损坏的备品备件，投标方将无偿提供。5.15、 招标方设备部分能利旧时，投标方需按招标方要求进行利旧折算。5.2 产品供货清单供货清单（投标方详列，各部件数量、规格、材质请列明）序号名称规格型号（图号）单位数量备注12第六章服务6.1 现场服务1.1. 1投标方应在设备进场前就开始派技术人员进驻现场，监督、指导接卸、安装。1.2. 2负责功能调试，进行启动前的培训和工作现场培训。1.3. 3质量保证期内因产品质量问题而不能
12、正常工作时，投标方应免费为招标方及时修理或更换。6. L4投标方应派出工程师到项目所在地点再次核算产品参数，完成制作后需安装和试运行，并承担其派出人员的一切费用。6. 2培训对招标方的培训等，主要包括产品的使用、主要部件的构造及日常使用保养与管理、常见故障的排除、紧急情况的处理等，培训应采取理论与实际操作相结合的方式，要求制作培训资料。培训的时间、人数、地点等具体内容由招标方和投标方双方商定。序号培训内容计划人月数培训教师构成地点备注职称人数6.3售后服务质量保证期内L次风空预器活性炭系统运行出现异常情况时,投标方必须在2小时内响应，如招标方要求投标方技术人员到现场服务时，投标方应派人48小时
13、内赶到现场，到达现场后12小时内提出解决问题所采取的措施。第七章质量保证、性能保证、性能测试6.1 质量保证7.1. 活性炭圣经设备的所有参数的检验结果，必须以文件形式予以记录。如果在随机抽取的样品中发现产品的特性不符合保证指标，则整批产品应予拒收，并不得用来向招标方供货。7.2. 2活性炭系统设备需达到标准：严格按照产品技术手册承诺的技术指标及第四章技术要求供货。7.3. 1.3在质量保证期内，设备如因产品质量等原因发生故障，投标方须免费提供修复或更换；投标方承诺负责保修期外的售后服务，并长期提供技术支持，协助投标方对设备进行维护保养、检修等，保修期外的服务只收取备件费及成本费。7. 2质量
14、保证期设备质量保证期：自设备最终验收合格之日起，保修1年Q8. 3性能测试亳州洁能电力有限公司活性炭系统设备安装后，需满足以下性能测试验收标准（不限于以下列举的验收标准）7. 3.1概述（1）性能测试的目的是为了检验合同产品的性能是否达到国家、行业有关标准、规范和合同技术要求。（2）锅炉满负荷试运72h合格后，招标方将主持进行产品性能验收,性能验收的具体时间以招标方的通知为准。（3）性能验收期间，投标方应派人参加，如不能参加，则视为投标方认可性能测试结果。性能测试结束后，双方共同签字确认测试结果。（4）性能测试期间，因投标方原因导致的产品质量问题，投标方应无偿负责解决。7. 3.2性能测试验收
15、标准产品性能满足本技术规格第四章的规定。第八章产品包装8.1投标方应确保全部产品被合理地包装、标识，以防在运输和室外堆放期间损坏。8. 2腐蚀、受潮、破损或震荡损伤在运输和安装时经常遇到，采用的包装方法应能保护产品不受上述伤害。国内产品的包装方法应符合GBN193的要求。8. 3产品箱至少应包括一份详细的装箱单和一份质量检验说明书和产品合格证。8.4产品的外包装上应清楚地标明出厂编号、总共箱数及箱号、发货单位、收货单位、出厂（或装箱）日期以及产品运输、贮存保管要求的国际通用标记。第九章交货进度及交货地点9.1 交货进度合同签订后30日内将货运至交货地点（暂定），并合格交付全部货物。按照招标方停炉检修计划活性炭设备安装施工期3天。9.2 交货地点安徽省亳州市谯城区十河镇卞铺集亳州洁能电力有限公司。第十章技术差异表10.1投标方提出的技术差异表序号招标文件投标文件条目简要内容条目简要内容12
