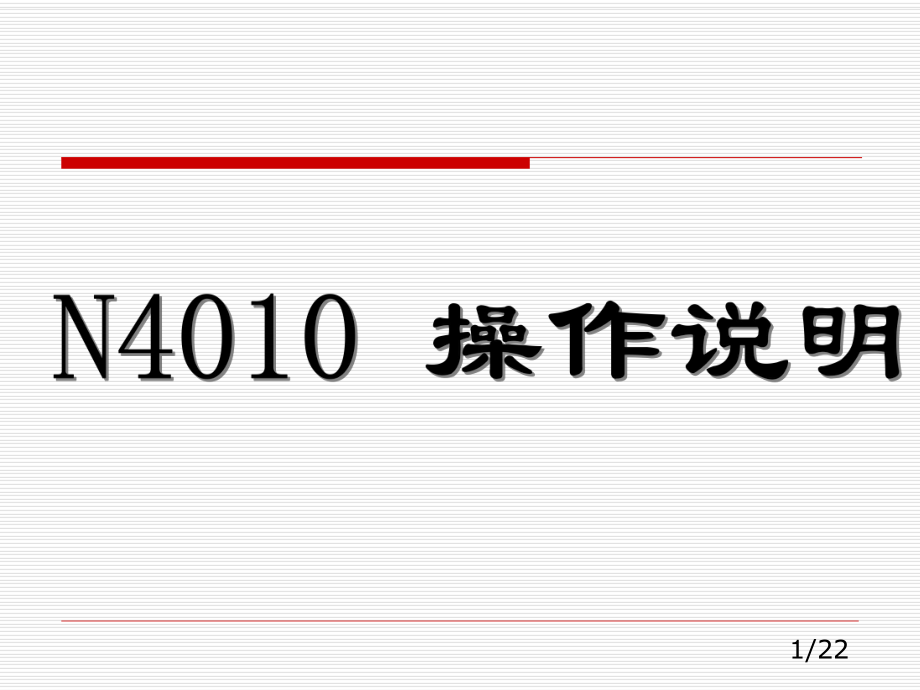

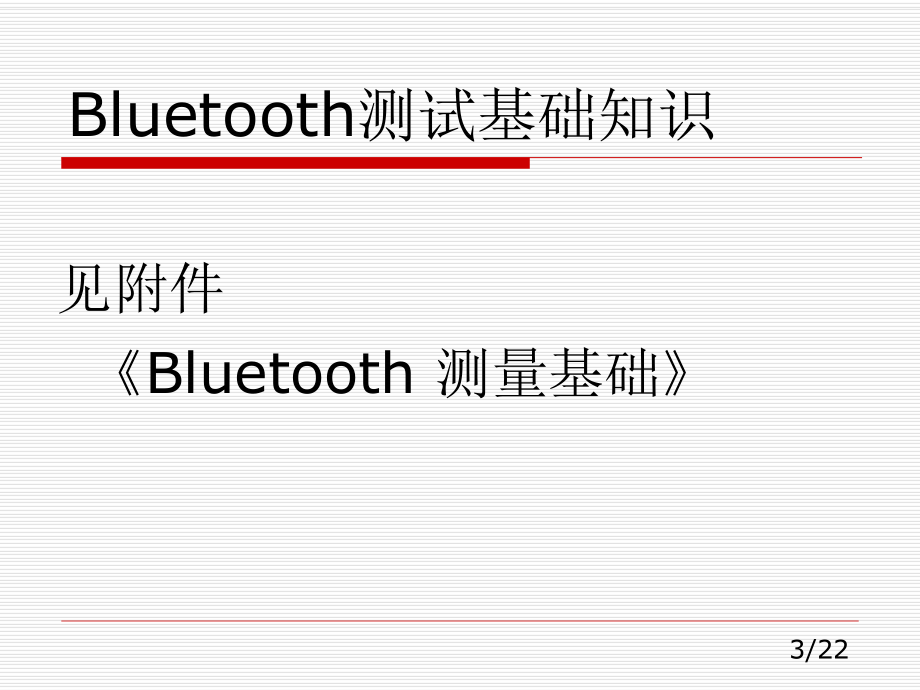

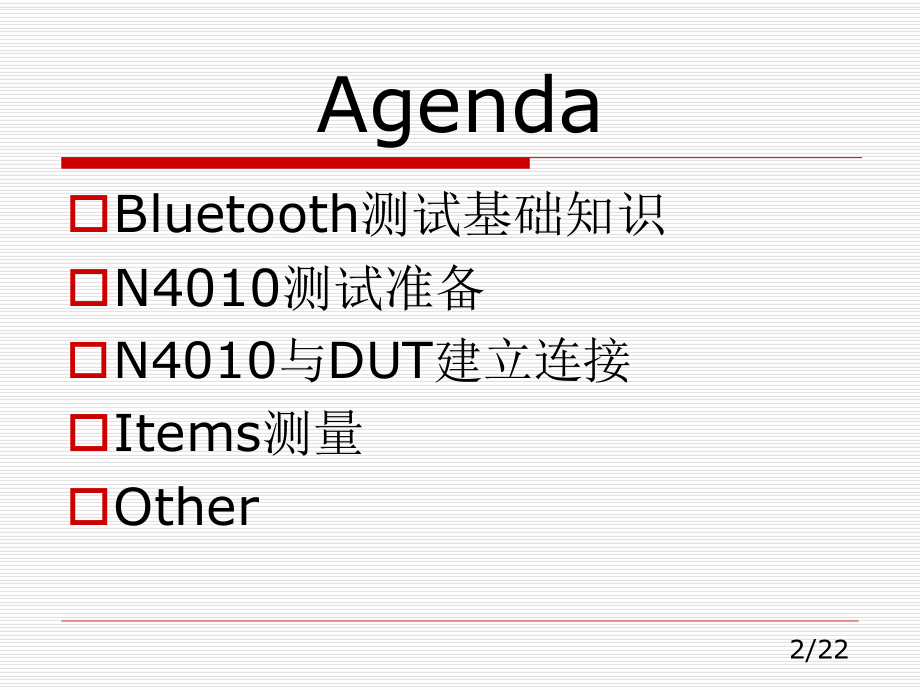

1、1/222/22AgendaoBluetooth测试基础知识oN4010测试准备oN4010与DUT建立连接oItems测量oOther3/22Bluetooth测试基础知识见附件Bluetooth 测量基础4/22N4010测试准备N4010 与与DUT建立连接:建立连接:用用PC机通过机通过AT命令控制命令控制MS(ADI)进入进入TEST模式:模式:o PC机与MS建立连接:ATo 读取Bluetooth地址:AT+BBDADDR? o MS进入Bluetooth测试模式:AT+BDUT5/22N4010测试准备N4010 设定设定Loss值:值:o 操作: 1.Mode 6/22N40
2、10测试准备N4010 设定设定Loss值:值:o 操作: 2.Loss Comp o 3.设定Loss值,选择dB确定7/22N4010与DUT建立连接o Inquiry 获取蓝牙地址n 操作:1.config ,选择模式Testmode8/22N4010与DUT建立连接o Inquiry 获取蓝牙地址n 操作:2.EUT 设定Class值(我厂手机为2)9/22N4010与DUT建立连接o Inquiry 获取蓝牙地址n 操作:3.Inquiry procedure,黄色方框内显示 的就是Bluetooth地址。此时可以按RUN进行测试10/22Items 测量测量Transmitter
3、testsn Powern ICFTn Carrier frequency Driftn Modulation CharacteristicsReceiver testsn BER/PER11/22Items 测量测量o 选择测量项目:操作n 1.Test n ADD(增加测量项目)n Delete(删除所选测量项目)n Clear(清楚所有项目)n Edit(编辑所选项目设置)o Run 开始测量o Result 可以查看测量结果(Pass or Fail) 12/22测量 Output Powero 操作:n 1.result 可以看到测试结果Pass/Failn 2.选择查看项目 Out
4、put Power n 3.detail result 查看具体值13/22Output Power result 说明上图Low 、Medium、High 分别表示测试所在的三个频段,高、中、低。其下各个值分别是每个频段的测试结果Summary项目:是选取整体结果如:Min:选取三个频段测试结果中最小 值 MAX:选取三个频段测试结果中最大值14/22 Output Power result 分析Power spec:o Average Powern 0dBm Pav +20dBm(Power class 1)n -6dBn Pav +4dBm(Power class 2)n Pav 0dB
5、m(Power class 3)o Peak Powern Ppk +23dBm15/22 Output Power Spec 设置o 一般情况下,默认值就是我们需要的Speco 手动编辑操作:n 1.Testn 2.选取测试选项Outputn 3.Edit16/22Power Controlo 操作:n 1.查看Result 同上n 2.Detail Result17/22 Power Control result 分析Power Control spec: n 2dB Stepsize 8dBn Spec 设置:1.Test 2. Power Control 3.Edit 4.Limits
6、18/22ICFT (Freq. Accuracy)o 操作:n 测试项目选择: ICFTn 测试模式设置:Testmode Type Loopback Testsn 数据包选择:Connect Control Slav Sig. DH1o Spec: n +/-75KHz difference to nominal carrier frequency 19/22Carrier frequency drifto 操作n 测试项目选择: Carrier frequency driftn 测试模式设置:slave sig 1 Testmode Type Loopback Testsn 数据包选择:
7、Connect Control Slav Sig. DH?o 分别在DH1、DH3、DH5测试n Spec: +/-25KHz (DH1) +/-40KHz(DH3/DH5)20/22Modulation Characteristics测试项目:o Delta f1 avg & Delta f2 avgo Delta f1 avg / Delta f2 avgo Delta f2 maxo Delta f2 max(Bits Above Treshol)21/22Modulation Characteristics操作:n 测试项目选择: Modulation Characteristics测试模式设置:slave sig 1 Testmode Type Loopback Testsn 实体资料选择:Pattern Type o 00001111(f1 BS0F)o 10101010 (f2 BSS55)22/22Modulation Characteristicsospec:n 140kHz f1avg 175kHzn f1avg / f2avg 0.8n f2max 115kHzn Delta f2 max (Bits Above Threshol) 99.9%23/22BER/PER
