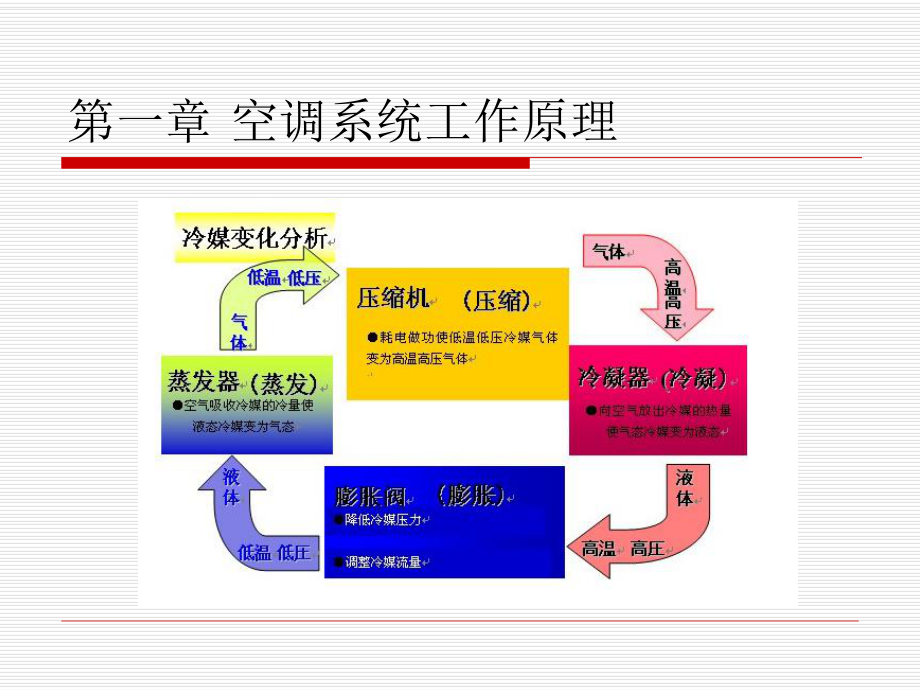

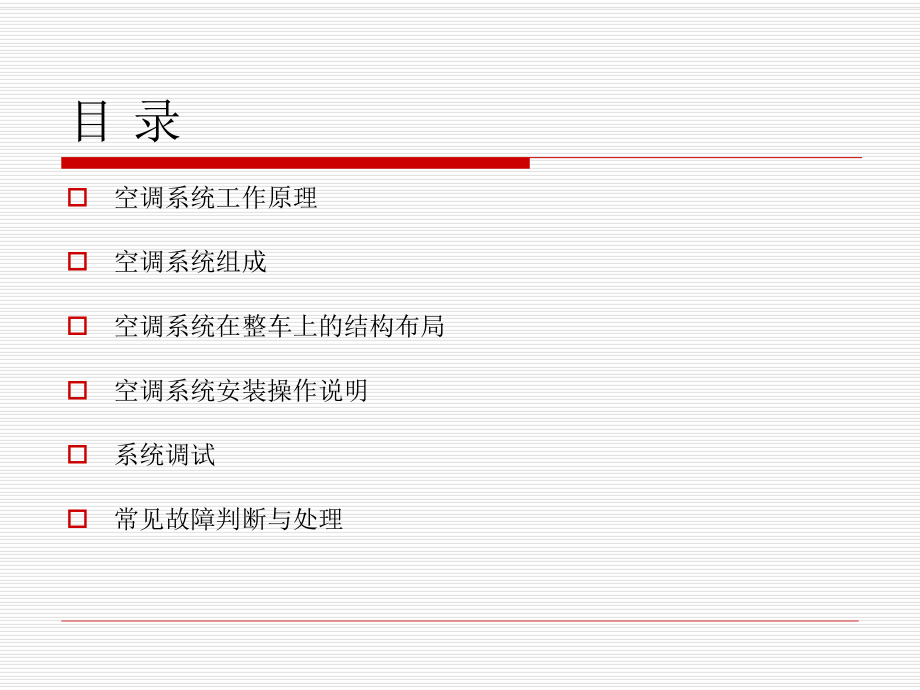

1、目 录o空调系统工作原理o空调系统组成o空调系统在整车上的结构布局o空调系统安装操作说明o系统调试o常见故障判断与处理第一章 空调系统工作原理o本系列客车空调系统为蒸汽压缩制冷。采用绿色环保HFC-134a为制冷工质。系统工作分四个过程:oA.压缩过程:压缩机工作后,在蒸发器中吸收热量后变为低温低压的气态制冷剂,经压缩机吸入压缩后,将制冷剂压缩为高温高压气态制冷剂,排入冷凝器。oB.冷凝过程:高温高压的气态制冷剂进入冷凝器后,在冷凝器风机的作用下,通过冷凝器散热器向周围环境空气中散热,同时冷凝为高温高压液态制冷剂。oC.节流过程:高温高压的液态制冷剂通过贮液器、干燥过滤器干燥过滤后经膨胀阀节流

2、降温、降压,变成低温低压液态和气态制冷剂的混合物进入蒸发器。oD.蒸发过程:经膨胀阀节流成为低温低压液态和气态混合物的制冷剂在蒸发器中气化,在蒸发器风机的作用下吸收车厢内空气热量而使车厢内空气降温,同时析出冷凝水。吸收热量后的制冷剂蒸发成低温低压气态制冷剂,经压缩机吸入再进行压缩,完成一次制冷循环。o压缩机不停地运转,上述制冷过程连续不断地进行循环,车厢内热量不断地被蒸发器内制冷剂带走,从而完成整车的降温除湿。第二章 空调系统组成2.1空调两器常规空调双回风空调前迎风空调蒸发器冷凝器蒸发器冷凝器2.2空调管路部件2.3空调电器部件o 空调面板WK291-5BWK291-5NGSK2-4N故障故

3、障代码代码欠欠电电压压过过电电压压压力压力开关开关除霜除霜传感传感器器室温室温传传感器感器短短路路室温室温传传感器断感器断路路代代 码码 说说 明明( (检查及排除方法检查及排除方法) )Er-01Er-01# #欠压欠压 ( (电压电压20201VDC1VDC:检查发电机供电回路:检查发电机供电回路Er-02Er-02# #过压过压 ( (电压电压32321V DC)1V DC): 检查发电机供电回路检查发电机供电回路Er-04Er-04# #系统压力故障:检查压力开关回路及系统压力系统压力故障:检查压力开关回路及系统压力Er-05Er-05# # #先检查及排除先检查及排除Er-01(Er

4、-01(欠压欠压) )故障,故障, 后检查后检查Er-04Er-04Er-06Er-06# # #先检查及排除先检查及排除Er-02(Er-02(过压过压) ),后检查,后检查Er-04(Er-04(压力故障压力故障) )Er-16Er-16# #除霜传感器开路或短路:检查传感器回路除霜传感器开路或短路:检查传感器回路Er-17Er-17# # #先检查及排除先检查及排除Er-01(Er-01(欠压欠压) )故障,后检查故障,后检查Er-16Er-16Er-18Er-18# # #先检查及排除先检查及排除Er-02(Er-02(过压过压) )故障,故障, 后检查后检查Er-16Er-16Er-

5、20Er-20# # #先检查及排除先检查及排除Er-04(Er-04(系统压力故障系统压力故障) ) ,后检查,后检查Er-16Er-16Er-21Er-21# # # #先检查及排除先检查及排除Er-01(Er-01(欠压欠压) ),后检查,后检查 Er-04 Er-04 及及Er-16Er-16Er-22Er-22# # # #先检查及排除先检查及排除Er-02(Er-02(过压过压) ), 后检查后检查Er-04 Er-04 及及 Er-16Er-16Er-HEr-H# #室温传感器短路:室温传感器短路: 检查传感器回路检查传感器回路 Er-LEr-L# #室温传感器开路:检查传感器回

6、路室温传感器开路:检查传感器回路 面板故障代码故障代码故障代码欠电压欠电压过电压过电压压力开关压力开关除霜除霜室温短路室温短路室温短路室温短路水温报警水温报警油压故障油压故障发电机故障发电机故障代码说代码说 明明( (检查及排除方法检查及排除方法) )Er-01Er-01# #欠压欠压 ( (电压电压20201VDC1VDC:检查发电机供电回路:检查发电机供电回路Er-02Er-02# #过压过压 ( (电压电压32321V DC)1V DC): 检查发电机供电回路检查发电机供电回路Er-04Er-04# #系统压力故障:检查压力开关回路及系统压力系统压力故障:检查压力开关回路及系统压力Er-

7、05Er-05# # #先检查及排除先检查及排除Er-01(Er-01(欠压欠压) )故障,故障, 后检查后检查Er-04Er-04Er-06Er-06# # #先检查及排除先检查及排除Er-02(Er-02(过压过压) ),后检查,后检查Er-04(Er-04(压力故障压力故障) )Er-16Er-16# #除霜传感器开路或短路:检查传感器回路除霜传感器开路或短路:检查传感器回路Er-17Er-17# # #先检查及排除先检查及排除Er-01(Er-01(欠压欠压) )故障,后检查故障,后检查Er-16Er-16Er-18Er-18# # #先检查及排除先检查及排除Er-02(Er-02(过

8、压过压) )故障,故障, 后检查后检查Er-16Er-16Er-20Er-20# # #先检查及排除先检查及排除Er-04(Er-04(系统压力故障系统压力故障) ) ,后检查,后检查Er-16Er-16Er-21Er-21# # # #先检查及排除先检查及排除Er-01(Er-01(欠压欠压) ),后检查,后检查 Er-04 Er-04 及及Er-16Er-16Er-22Er-22# # # #先检查及排除先检查及排除Er-02(Er-02(过压过压) ), 后检查后检查Er-04 Er-04 及及 Er-16Er-16Er-29Er-29# #发动机过热,检查发动机散热系统发动机过热,检查

9、发动机散热系统Er-30Er-30# #油压过低,检查油路系统油压过低,检查油路系统Er-31Er-31# #发电机故障,检查发电机,及联动机构。发电机故障,检查发电机,及联动机构。ErEr-H-H# #室温传感器短路:室温传感器短路: 检查传感器回路检查传感器回路 ErEr-L-L# #室温传感器开路:检查传感器回路室温传感器开路:检查传感器回路 o 线束部分在线束连接时请将线束所有插接件安全牢靠的进行连接且插接到位,并避开尖锐部件,若无法避免应在与尖锐部件接触处增加外衬保护。操纵器线束车架线束o 电源线束以及保险盒装配空调电源总保险以及电源线束时,要求固定于安全可靠位置,避开尖锐部件,若无

10、法避免应在与尖锐部件接触处增加外衬保护。固定螺钉螺母应固定牢靠,不允许有松动。2.4系统附件o 回风栅o 卡箍o 放水三通三通用于连接放水软管,连接后须用HB-5671050卡箍上紧至不漏.水。三通o 密封石棉垫此密封垫用于空调系统接口的密封连接:连接前请将此密封垫在冷冻油中浸泡后,放置于接口的正确位置,用紧固工具将接口上紧,连接时需要左右两边同步打紧,保证密封垫受力均匀。否则容易出现泄漏事故。o 密封圈此密封圈用于空调系统接口的密封连接:连接前请将此密封圈在冷冻油中浸泡后,放置于接口的正确位置,用紧固工具将接口上紧。o 保温胶泥低压软管与蒸发器低压出口连接上紧后,请将保温胶泥均匀紧密的包裹在

11、低压软管与蒸发器低压管裸露的金属部位上,不允许有金属裸露在外,以防止金属部位结露导致漏水。o 橡胶垫此橡胶减震垫放置在冷凝器与车顶之间;摆放位置根据冷凝器结构决定,B4系列以及小于B4系列的系统使用两根,B6系列冷凝器使用三根;保证两器总成与车顶固定紧固后,空调壳体外侧间隙不大10mm。o 减震垫此减震垫放置于两器与车顶连接的预埋螺栓或者安装孔处;放置之前在螺栓或者减震垫底部打胶。o 放水管以及密封海绵连接空调蒸发器铝制放水管,将蒸发器内的冷凝水导流至车厢外部。具体长度按车厢的长度尺寸现场裁切。要求每段无死弯现象。粘贴于车顶上部出风口与回风口处,保证密闭无间隙。2.5驱动部分第三章空调系统在整

12、车的结构布局前置式发动机后置式发动机第四章 空调系统安装操作流程o 4.1安装注意事项与制冷剂有关的操作,一定要戴护目镜,制冷剂和蓄电池的电解液可能会引起眼睛的永久性损伤。压缩机的高压阀关闭时,禁止操作设备。当空调系统工作时,手一定要远离风机和皮带等旋转部件。保证软管和电线不能离热源太近或接触皮带、皮带轮以及尖锐物品。要充分考虑热量的对流,不能将冷凝器置于密闭的空间。保证不出现明火或电气短路现象。要保证所有的安装标准件都是紧固的,并且安装合适。在装软管或线束时,应非常小心,避免尖锐物割破软管。禁止在密闭的地方处理制冷剂。在操作时,不要佩戴珠宝首饰、手表或耳环等,这些东西能使电路短路,导致佩戴者

13、严重烧伤。制冷剂应使用豫新空调公司规定品牌和型号。o 4.2安装前检查及所需安装工具安装前检查安装前检查1.检查空调型号与待装配车型所需型号是否一致,外观质量是否符合要求;2.安装所需零部件是否齐全;3.安装场地是否安全,安装人员是否到位。所需工具所需工具1、基本工具:活扳手、开口扳手、套筒扳手、内六角扳手、钢丝钳、尖嘴钳、十字螺丝刀、一字螺丝刀、裁纸刀等常用工具。2、配电盘,电钻或风钻,相关钻头及丝锥。3、手动或风动胶枪。4、真空泵,歧管表 ,台秤,卤素检漏灯或电子卤素检漏仪氮气瓶,肥皂液,护目镜,白抹布等。o 4.3装配过程4.3.1装配压缩机压缩机安装在发动机的一侧,用一根皮带和发动机曲

14、轴相连,压缩机皮带轮中心应与主动轮中心在一个平面上;皮带张紧度为810mm,压缩机应安装牢固;压缩机装配左右倾斜角度不大于15 ; 皮带轮与主动轮的平面度误差应小于1mm ;安装过程禁止冲撞、掉落或倒置压缩机。 4.3.2清理车顶,粘贴海绵: 务必保证车顶整洁干净,才能粘贴牢固;在车顶上部出风口和回风口四周粘贴海绵,保证密闭无间隙。(注:安装人员在装新车型前,应先与主管设计沟通海绵的粘贴方案,避免因空调壳体弧面与车顶弧面间隙过大,密封海绵的粘贴厚度不够而无法起到密封作用,或者因粘贴海绵过后导致空调无法与车体弧面相吻合。)4.3.3打胶 在已粘好的海绵周边和上部打胶,做到均匀无漏点; (周边打胶

15、高度应与海绵自然状态下高度平齐;海绵上部打胶厚度不少于5mm,宽度不少于10m。)4.3.4在预埋螺栓和安装孔处放置减震垫: (放置之前在螺栓和减震垫底部以及周边打胶,要求打胶均匀饱满,否则可能因车顶螺钉焊接漏缝而导致车内部漏水。)4.3.5在冷凝器底部放置减震垫:(首先在减震垫底部打些胶以便固定冷凝器减震垫,减震垫应摆放在距离冷凝器两端最外侧安装孔的中间约150mm-250mm之间的位置。B6系列空调系统应放三条减震垫,其余放置两条)4.3.6吊装两器: 吊装时要用吊钩勾住两器吊耳,垂直起吊,轻起轻放。4.3.7对应两器与车顶安装孔或者预埋螺栓,并打胶。4.3.8.在已打好胶的安装孔处安装螺

16、栓或者在预埋螺栓处紧固胶垫、垫圈、弹垫、螺母,之后再次打胶。(此时DKT1-105橡胶垫要求压缩3-5mm)4.3.9对接两器:连接时打开一个,装一个,注意密封圈不要扭劲,安装之前先给密封圈涂上冷冻油,然后小心的将两接头对插,注意一定要对正,然后先用手将螺母拧到管嘴上,拧不动时,再用扳手拧紧,不要在螺母和管嘴的螺纹还未对正,就用扳手强行拧紧,会造成螺纹损坏。拧紧时要用两个扳手两边卡住对拧,否则不但拧不紧,还会损坏管路连接件。对接受力要均匀、到位。(紧固外套螺母式一定要先用工具固定住管嘴侧,再用工具上紧外套螺母)4.3.10.出风口、回风口打胶 回到车厢,首先检查密封海绵是否压紧,有无跑偏现象。海绵压缩量要求达到20%以上。确认密封海绵安装正确后,从车厢内部对回风口、出风口处进行二次防漏水打胶,并涂抹均匀、饱满,不允许有缝隙。4.3.11.风道内管路连接: 密封石棉垫两侧涂抹冷冻油后,需平放于管路接头端口内;管路端口与蒸发器进、出接头同轴心,两端螺栓同时固定打紧。 (在紧固时要求现将第一颗法兰的安装螺钉半打紧,再半打紧第二颗固定螺钉,然后再顺序固定紧第一颗和第二颗螺钉,保证密封石棉垫均匀
