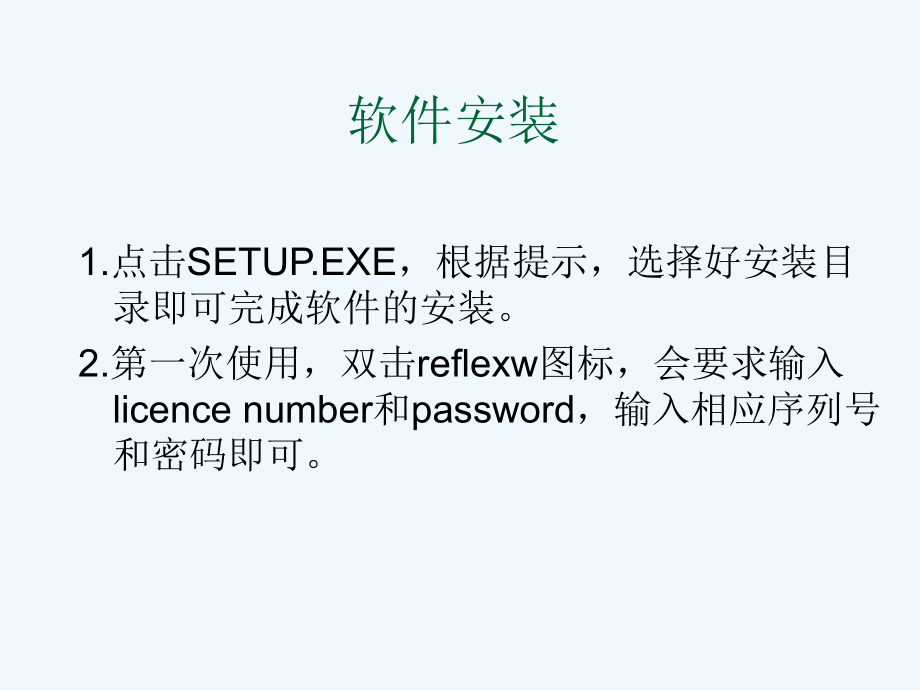

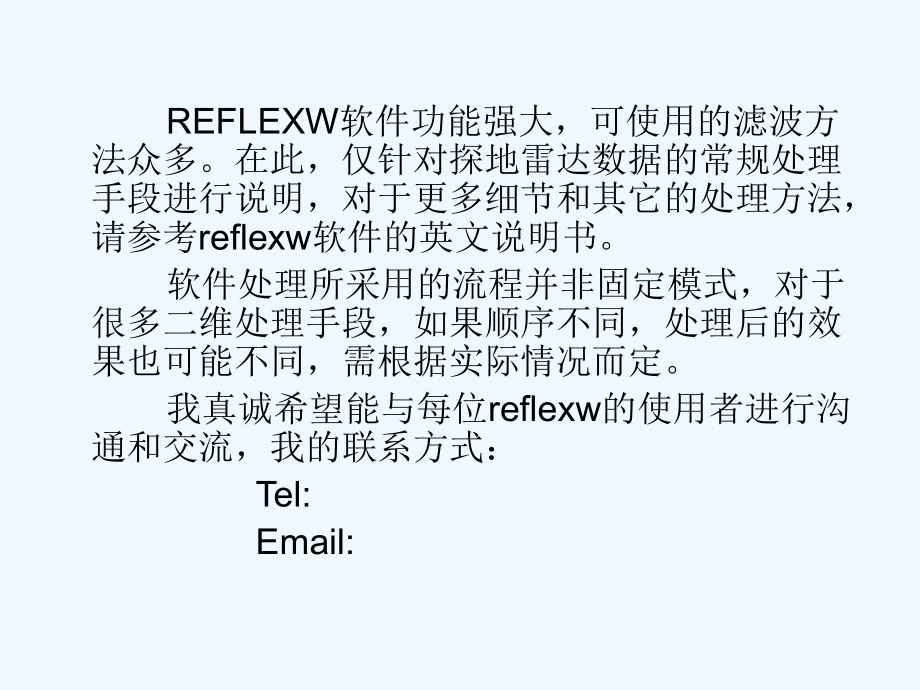

1、ReflexW软件使用说明软件使用说明 REFLEXW软件功能强大，可使用的滤波方法众多。在此，仅针对探地雷达数据的常规处理手段进行说明，对于更多细节和其它的处理方法，请参考reflexw软件的英文说明书。 软件处理所采用的流程并非固定模式，对于很多二维处理手段，如果顺序不同，处理后的效果也可能不同，需根据实际情况而定。 我真诚希望能与每位reflexw的使用者进行沟通和交流，我的联系方式： Tel: Email: 软件安装1.点击SETUP.EXE，根据提示，选择好安装目录即可完成软件的安装。2.第一次使用，双击reflexw图标，会要求输入licence number和password，输
2、入相应序列号和密码即可。 双击reflexw，显示如下界面，在Projectdirectory中指定待处理文件所在路径，为待处理文件设置专门文件夹，如对应所采集的数据分别建立文件夹“1、2、3”；也可在菜单栏Project中点击ProjectDir弹出Projectdirectory再设置路径及文件夹。常规处理 设置好路径及处理文件所在文件夹之后，选择菜单栏Modules下2D-dat-analysis，处理2维数据。常规处理 点“import”,或File菜单下选import，弹出数据导入窗口，该步骤是将外部数据格式转化为reflexw所需要的格式。 选择单位“METER”， “data t
3、ype”中选择const.offset(雷达数据一般为共偏采集)，在input format中选择相应数据类型，USRADAR为SEG2数据格式。再点Convert to Reflex选择处理数据。常规处理 原始数据导入以后，显示如下。该图为管线探测剖面，从原始采集图中很难得到有用信息，因此，有必要进行数据处理，突出管线的位置、埋深、形态等异常特征。常规处理 第一步，在菜单栏选择ProcessingStaticCorrction/muting，此步骤是为了消除数据采集时产生的零漂现象，使反射波的起始位置归为零点。常规处理选择move starttimemanual，用鼠标选择直达波的位置，在下
4、面的Original spectrum中会显示直达波的时间，再到左下的GroupBoxmove time中输入这个时间，前面要加负号，表示要切除。右下的Processing label表示软件记录的处理步骤，每完成一个操作都需要加1，否则运行时软件会有提示。点start执行操作。直达波零点校正后, 点击左上的2 1进行切换。得到左图所示结果，因reflex总是针对上面的数据进行处理，下面的图象仅为上面处理的结果显示。第二步通常进行带通滤波。在Processing下选择1DFilter，选择bandpassbutterworth带通滤波，滤波的带通范围可根据频谱进行选择（original spe
5、ctrum），在Processing label中输入1，再点击start进行滤波。点击2 1 将带通滤波后的数据显示到处理界面的上部分。红圈表示现在的处理步骤编号为1，与processing Label相对应。带通滤波后的数据明显“干净”很多。第三步可通过增益处理放大深部信号。ProcessingGain，选择engery decay，在scaling value中输入增益的幅值。若选择AGC，则需要输入窗口宽度和增益比例，这需要根据所采用参数而定。常用的增益处理还可选择manual gain(y)，进行手动增益。上图为经常规处理后得到的结果。红圈位置表示两处存在管线异常。处理后的剖面基本能
6、反映异常体的位置、埋深、管径等信息，地层情况也比较清楚。若还有更多要求，可进行其它更精细的处理。常规处理通过点击红圈图标或者选择菜单栏Plotoptions弹出绘图选项。可在此设置显示模式：点模式（pointmode）、波形模式（wigglemode）调整剖面显示情况调整剖面显示情况显示模式说明：PointmodeScale(点模式比例):1、XYScaledPlot(XY比例绘图): 数据完全显示在实际窗口中,两个比例选项Xscale和Yscale设为该选项可用于小数据（几道）或将整个数据显示在主菜单中（可用Zoom选项），当不做Zooming（缩放）或数据很大时，显示分辨率非常差。2、Pi
7、xelPerSample（每样点像素）：每个数据点的大小显示在给定的屏幕像素点中，只能在y方向用缩放或重新改变比例。对大型数据该选项非常有用。3、PixelPerTrace（每道像素）：两道间的距离给定在屏幕的像素点中，根据实际窗口尺寸绘制每道的整个时间序列。该选项不能用缩放，如该选项可以用在大型数据中（很多道）。一般选择该项.Plotsuboptions: Ver.Split(处理前后图像上下显示,长剖面选择该项） Hor.Split(图形左右显示,短剖面选择该项） 选ShowAxis(显示坐标） 选DepthAxis(右边显示深度坐标） V(m/ns)(在此输入电磁波在介质中的速度）调整剖
8、面显示情况调整剖面显示情况绘图选项右边是针对显示剖面的细节修饰。点击方框即可选中选项。常用的包括：Ver.Split、Hor.Split垂直或水平分栏显示 DepthAxis显示深度轴（需要在右边的速 度选项中输入速度以进行时深转换，速度 单位m/ns）绘图选项左边的XScale、YScale可以调整剖面的显示比例，该选项要配合PointmodeScale使用。若选择波形显示模式，要在XScale中输入合适的比例因子，否则波形可能压缩，需要拉大显示。绘图选项中的Tracenormalize(道归一化)、Pro(剖面归一化)可调整显示的效果。调整剖面显示情况调整剖面显示情况灰度或者彩色显示对剖面
9、进行缩放剖面的自动滚动（长剖面有用）调整剖面显示情况调整剖面显示情况带通滤波的推荐参数选择带通滤波的推荐参数选择天线频率 lower cut-off upper cut-off 25 8 30 50 18 60 100 40 120 200 80 230 250 100 300 500 180 600 800 350 1000 1000 500 1300 1600 700 2100 在菜单File可将处理结果保存为图片，图片类型可选择。 软件只能保存当前屏幕的图片。保存图片保存图片点击Analysispick或进入菜单点击Phase follower,然后再点击图像开始道中该层的位置，即可自动
10、追踪层位追踪层位追踪说明：说明：相位追踪(phase follower): 该选项用于长剖面（建议用显示选项PixelsPerTrace）而且反射体非常连续，用鼠标右键点击停止自动相位追踪，然后可以在不连续处强制进行相位追踪，此时已存在的追踪线将用新追踪线来代替。连续拾取（continuous pick）：用该选项进行连续手动拾取。手动拾取（manual pick）：用该选项进行单道拾取或改变各个拾取点。自动拾取（auto pick）：用于连续反射体。层位追踪结束后，点击save进行保存。保存时，输入global code(如l1),layer number(此处为1），mean veloci
11、ty和文件名（c1)点击save进行保存重复以上步骤追踪第二层，并进行保存分层显示（分层显示（Layer-Show)点击AnalysisLayer-Show或进入菜单。点击create velocity选择reference pick,点击ref pick file,Pick files.输入layer number(层数），manual(速度），文件名(v1)。见下图：点击start,得到下图：照此办理第二层，步骤如下：在菜单中点击create,出现另一菜单点击velocity file(选择v2.vla),点击pick files(按shift键选择c1.pck和c2.pck).选文件名该
12、图也可点击file变成图形文件保存点击create report,出现如下菜单：在increment中输入值（如1米出一个厚度值则输入1）输入report code(l1,l2)Layers(1,2或1-2)点击thicknesses取文件名，点击start结果如下：该报告保存在子目录中（如该例的ghza1ASCIIreport.REP)我们可以用EXCEL来打开或编辑它，结果如下：地形校正地形校正做地形校正前，可以对图像做处理。建议做move starttime,把直达波移到坐标零点在软件的processing中，选择Static corrections/muting出现左边界面选择stat
13、ic correction选择move to positive times在图像的相应高程位置点击，各点高程即显示在图像中*处。点击方法见下页图像右上角d处是高程值X是水平坐标注：建议把高程最高点的d值设为0，其他点的d值即是该点高程值与最高点的差也可以不点击图像，直接在dist. 和time处直接输入数值。Dist.处输入水平坐标值，time处输入计算出的时间。例：假设第一个点的高程为10米，电磁波在第一层介质处的速度为0.09m/ns,则时间为10*2/0.09=222ns在第一行的dist.处输入0，times处输入222高程做完后，可以点击save把高程文件保存。点击start，高程已
