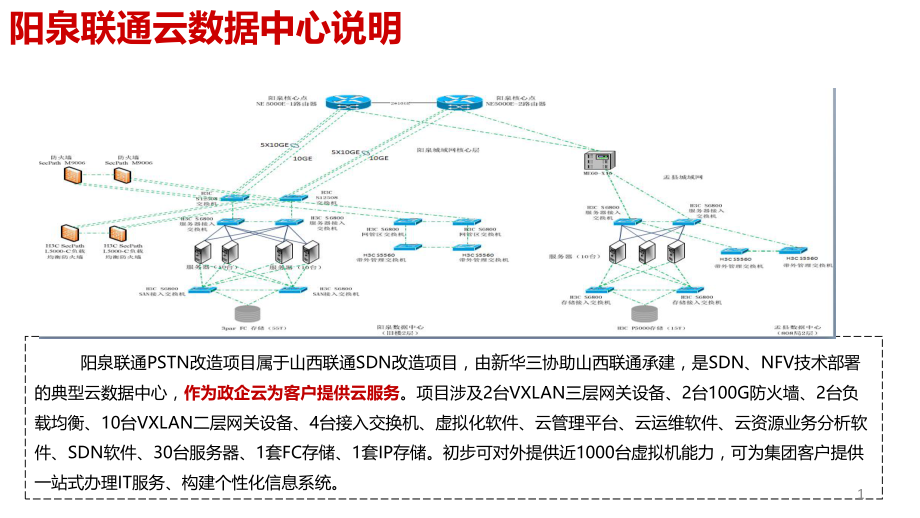

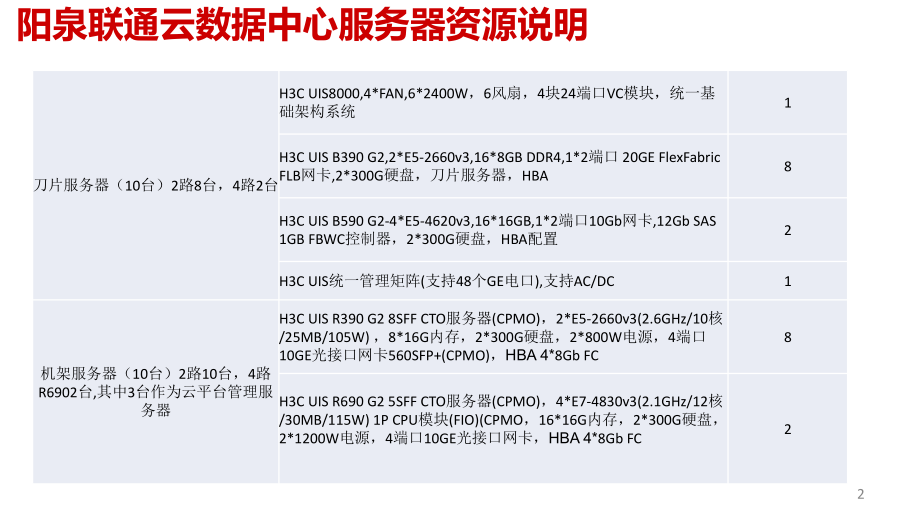

1、阳泉联通云数据中心说明阳泉联通PSTN改造项目属于山西联通SDN改造项目，由新华三协助山西联通承建，是SDN、NFV技术部署的典型云数据中心，作为政企云为客户提供云服务。项目涉及2台VXLAN三层网关设备、2台100G防火墙、2台负载均衡、10台VXLAN二层网关设备、4台接入交换机、虚拟化软件、云管理平台、云运维软件、云资源业务分析软件、SDN软件、30台服务器、1套FC存储、1套IP存储。初步可对外提供近1000台虚拟机能力，可为集团客户提供一站式办理IT服务、构建个性化信息系统。1阳泉联通云数据中心服务器资源说明刀片服务器（10台）2路8台，4路2台H3C UIS8000,4*FAN,6
2、*2400W，6风扇，4块24端口VC模块，统一基础架构系统1 H3C UIS B390 G2,2*E5-2660v3,16*8GB DDR4,1*2端口 20GE FlexFabric FLB网卡,2*300G硬盘，刀片服务器，HBA 8 H3C UIS B590 G2-4*E5-4620v3,16*16GB,1*2端口10Gb网卡,12Gb SAS 1GB FBWC控制器，2*300G硬盘，HBA配置2 H3C UIS统一管理矩阵(支持48个GE电口),支持AC/DC1 机架服务器（10台）2路10台，4路R6902台,其中3台作为云平台管理服务器H3C UIS R390 G2 8SFF

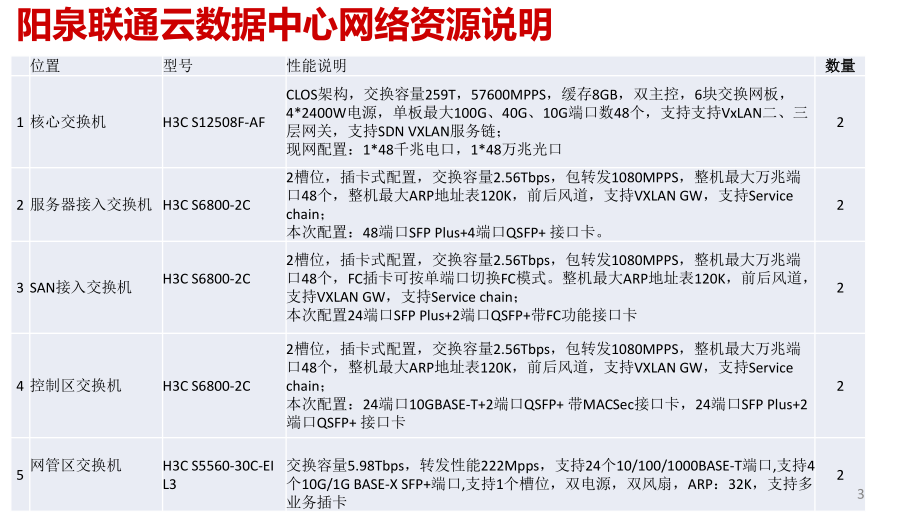

3、CTO服务器(CPMO)，2*E5-2660v3(2.6GHz/10核/25MB/105W) ，8*16G内存，2*300G硬盘，2*800W电源，4端口10GE光接口网卡560SFP+(CPMO)，HBA 4*8Gb FC8 H3C UIS R690 G2 5SFF CTO服务器(CPMO)，4*E7-4830v3(2.1GHz/12核/30MB/115W) 1P CPU模块(FIO)(CPMO，16*16G内存，2*300G硬盘，2*1200W电源，4端口10GE光接口网卡，HBA 4*8Gb FC2 2阳泉联通云数据中心网络资源说明位置型号性能说明数量数量1 核心交换机H3C S1250
4、8F-AF CLOS架构，交换容量259T，57600MPPS，缓存8GB，双主控，6块交换网板，4*2400W电源，单板最大100G、40G、10G端口数48个，支持支持VxLAN二、三层网关，支持SDN VXLAN服务链；现网配置：1*48千兆电口，1*48万兆光口22 服务器接入交换机 H3C S6800-2C 2槽位，插卡式配置，交换容量2.56Tbps，包转发1080MPPS，整机最大万兆端口48个，整机最大ARP地址表120K，前后风道，支持VXLAN GW，支持Service chain；本次配置：48端口SFP Plus+4端口QSFP+ 接口卡。23 SAN接入交换机H3C
5、S6800-2C 2槽位，插卡式配置，交换容量2.56Tbps，包转发1080MPPS，整机最大万兆端口48个，FC插卡可按单端口切换FC模式。整机最大ARP地址表120K，前后风道，支持VXLAN GW，支持Service chain；本次配置24端口SFP Plus+2端口QSFP+带FC功能接口卡24 控制区交换机H3C S6800-2C 2槽位，插卡式配置，交换容量2.56Tbps，包转发1080MPPS，整机最大万兆端口48个，整机最大ARP地址表120K，前后风道，支持VXLAN GW，支持Service chain；本次配置：24端口10GBASE-T+2端口QSFP+ 带MAC
6、Sec接口卡，24端口SFP Plus+2端口QSFP+ 接口卡25网管区交换机H3C S5560-30C-EI L3交换容量5.98Tbps，转发性能222Mpps，支持24个10/100/1000BASE-T端口,支持4个10G/1G BASE-X SFP+端口,支持1个槽位，双电源，双风扇，ARP：32K，支持多业务插卡23阳泉联通云数据中心安全资源说明位置型号性能说明数量数量1 安全网关H3C SecPath M9006 4槽位，具备独立的主控引擎、具备独立的业务引擎、具备独立的交换引擎、具备独立的接口单元，双主控，4块交换网板，双电源，吞吐量120G，并发连接9000万，支持将1台设
7、备虚拟化为多台设备使用，可为虚墙划分各类硬件资源(至少包括CPU、内存、存储空间)，支持网络虚拟化（如IP、VLAN、VRF资源），可支持100G，40G接口扩展本次配置：40G防火墙，入侵防御功能，32端口万兆接口2台2 负载均衡H3C SecPath L5000-C1槽位，专用多核硬件架构，吞吐量15G，并发连接数1600万，固定接口12个千兆电口+12个千兆光口+4个万兆光口；最大可扩展至48个千兆口，10个万兆口，支持主备、双活、集群部署，支持两台设备统一管理，配置只配置一遍，配置自动同步、设备间会话实时同步；设备支持VxLAN技术，实现云数据中心SDN VxLAN网络部署；本次配置：
8、24个千兆电口+24个千兆光口+10个万兆光口。2台3 VFWH3C LIS-vFW1000-C8实现安全服务链定义的自动化功能，可以根据需要将对应的流量引入到安全资源区，针对不同的业务流进行安全清洗，由此解决因为虚拟机大量迁移带来的网络东西向流量增加及服务器业务网络路径不固定的问题。提供VFW的资源池，配合SDN控制器服务链功能实现针对数据中心东西、南北向流量的资源池的服务链定义。32VCPU4阳泉联通云数据中心虚拟化、云平台管理资源说明位置型号性能说明数量数量1 云管理平台 H3Cloud OS云服务及云解决方案通过由工信部中国电子技术标准化研究院发起的国家信息技术 云计算参考架构信息技术
9、 云数据存储与管理信息技术 弹性计算应用接口标准符合性评估，云操作系统需达到国家信息等级保护三级标准认证标准，并报公安部备案；云操作系统能够通过自服务门户能够为用户提供云主机、云硬盘、云防火墙、云负载均衡、云网络、云数据库、云应用、弹性IP、镜像模板等服务；云操作系统支持SDN，能通过SDN控制器实现对物理网络设备的自动化编排；云操作系统能够提供虚拟机服务，用户通过自助服务门户申请所需操作系统、CPU核数、内存、硬盘、网卡个数以及相应网络IP，云管理员也可以将已存在的虚拟机指定给某一个用户云操作系统能够提供云防火墙服务，用户通过自助服务门户申请不同规格的防火墙，云防火墙实现租户之间的隔离，云防
10、火墙支持由硬件设备或NVF方式提供，租户能够在自助服务界面中对防火墙进行配置；云操作系统能够提供云负载均衡服务，用户通过自助服务门户申请不同规格的负载均衡，云防火墙实现租户之间的隔离，云防火墙支持由硬件设备或NVF方式提供，租户能够在自助服务界面中对负载均衡进行配置云操作系统提供可视化VDC编排功能，用户能够通过可视化的界面自助化编排云主机、云防火墙、云网络、云负载均衡、云应用等云资源；2002虚拟化H3C VC-CAS投标产品厂商是中国云计算标准相关组织成员；虚拟化软件应基于KVM开发，可维护性好，能够随着Linux版本的升级而升级；支持在线存储迁移功能，无需中断或停机即可将正在运行的虚拟机
11、从一个存储位置实时迁移到另一个存储位置；支持完整的虚拟机生命周期管理，提供虚拟机的创建、启动、暂停、恢复、休眠、重启、关闭、关闭电源、修改、删除、查询等功能；支持批量修改虚拟机的配置参数，包括：I/O优先级、启动优先级、是否自动迁移、CPU调度优先级、CPU个数、内存大小、自动启动、VM启动设备、启用VNC代理等支持虚拟机磁盘性能限制，包括磁盘IOPS限制和I/O速率限制40CPU5阳泉联通云数据中心虚拟化、SDN/NFV资源说明型号性能说明数量数量1 SDN控制器支持controller集群，支持控制器集群负载分担，支持不少于32台controller共同组成一个群集用于提高整体可靠性，集群
12、向上层业务应用系统提供唯一的管理IP地址，当controller出现故障时，该管理IP地址不变，上层业务系统不感知。最大可管理25K的服务器及200K的VM；支持VXLAN协议封装，支持VXLAN二层互通，三层互通，VXLAN和传统网络互通；22 VswitchvSwitch基于SDN架构，支持由SDN Controller统一管理；支持SDN Controller通过OVS-DB协议对vSwitch进行管理；支持VLAN/VXLAN两种网络类型，支持同VXLAN间转发、跨VXLAN转发以及VXLAN与物理网络间转发；支持做为VXLAN VTEP，实现VXLAN封装与解封装功能，支持VTEP
13、IP的连通性探测；VXLAN报文需要进行隧道封装，VXLAN报文在VTEP之间的转发是通过隧道完成的，使用自动封装隧道；当Region内两台控制器都发生故障时，由集群Leader控制器为Region内的OVS选择新的Region；在SDN Controller出现异常、重启、升级、主备倒换或与OVS之间通信出现异常时，OVS上面的流表继续生效，而且不影响转发的连续性32VCPU3 VFW提供VFW的资源池，配合SDN控制器服务链功能实现针对数据中心东西、南北向流量的资源池的服务链定义32VCPU6阳泉联通云数据中心存储资源说明位置型号性能说明1 存储H3C UIS-Storage P8200
14、机架式、模块化、SAN光纤存储；采用高端企业级存储架构，提供SAN存储节点/控制器之间高可用可负载均衡的集群，对于单一LUN，多个控制器可以并行读写；2个可单独更换的SAN控制器；每个控制器本身同时具备块存储、NAS存储（包括CIFS/NFS）和对象存储功能。；每个控制器的处理芯片6核1.8GHz CPU；配置专用ASIC芯片，用于处理Raid计算，数据分流等；支持最大硬盘数量240块；缓存40GB，具备断电后的缓存数据保护功能；支持FC接口12个；支持将单块物理磁盘划分为1G大小的基础单元的存储小块，根据磁盘的不同类型（如RAID级别、是否精简等），可以将存储小块统一放入不同的资源池进行管理
15、，所有的逻辑卷是由存储资源池中的许多存储小块组成。逻辑卷底层可支持RAID 0/1/5/6。要求创建的逻辑卷容量可支持分布在全部的物理磁盘上，并且增加物理磁盘之后，不需要手工干预，数据可以自动均衡分布；支持与另外一台设备数据复制技术，支持实时同步、周期异步复制。支持NAS文件的同步复制功能；支持将VMAX、VNX、CLARiiON、EVA的数据迁移至此存储的数据迁移授权，实现数据迁移过程中业务不中断现网配置：55T，配置900GB 10000转高性能磁盘8块，4TB 7200转大容量磁盘12块7阳泉联通云数据中心运维资源说明位置性能说明1 网管平台自动发现网络中的所有网络设备，并在拓扑中显示出
16、来，支持拓扑图自定义修改，包括设备、链路等；支持IP拓扑、二层拓扑、自定义拓扑视图（支持网络区域的任意划分、命名、拖拽、折叠和展开）、全景拓扑、Vxlan拓扑等多种拓扑类型；支持虚拟网络资源管理、虚拟网络拓扑展示、虚拟网络告警管理、虚拟网络性能监控、虚拟交换机配置管理、虚拟网络配置迁移管理；2 应用管理平台提供对常见操作系统的监控管理,包括Windows、AIX、IBM AS400 / iSeries、FreeBSD/OpenBSD、HP-UX/Tru64、Linux、Mac OS、Sun Solaris、中标麒麟等操作系统；提供对常见数据库服务器的监控管理,包括MySQL、Oracle、MS SQL、DB2、informix、PostgreSQL、达梦、自定义SQL查询等；提供对常见应用服务器的监控管理，包括微软.NET、GlassFish、Jboss、OracleAS、SilverStream、Tomcat；提供对常见中间件服务器的监控管理，包括WebLogic Integration；提供对常见Web服务器和HTTP URL的监控管理，包括Apache、IIS、SOAP 服务、R
