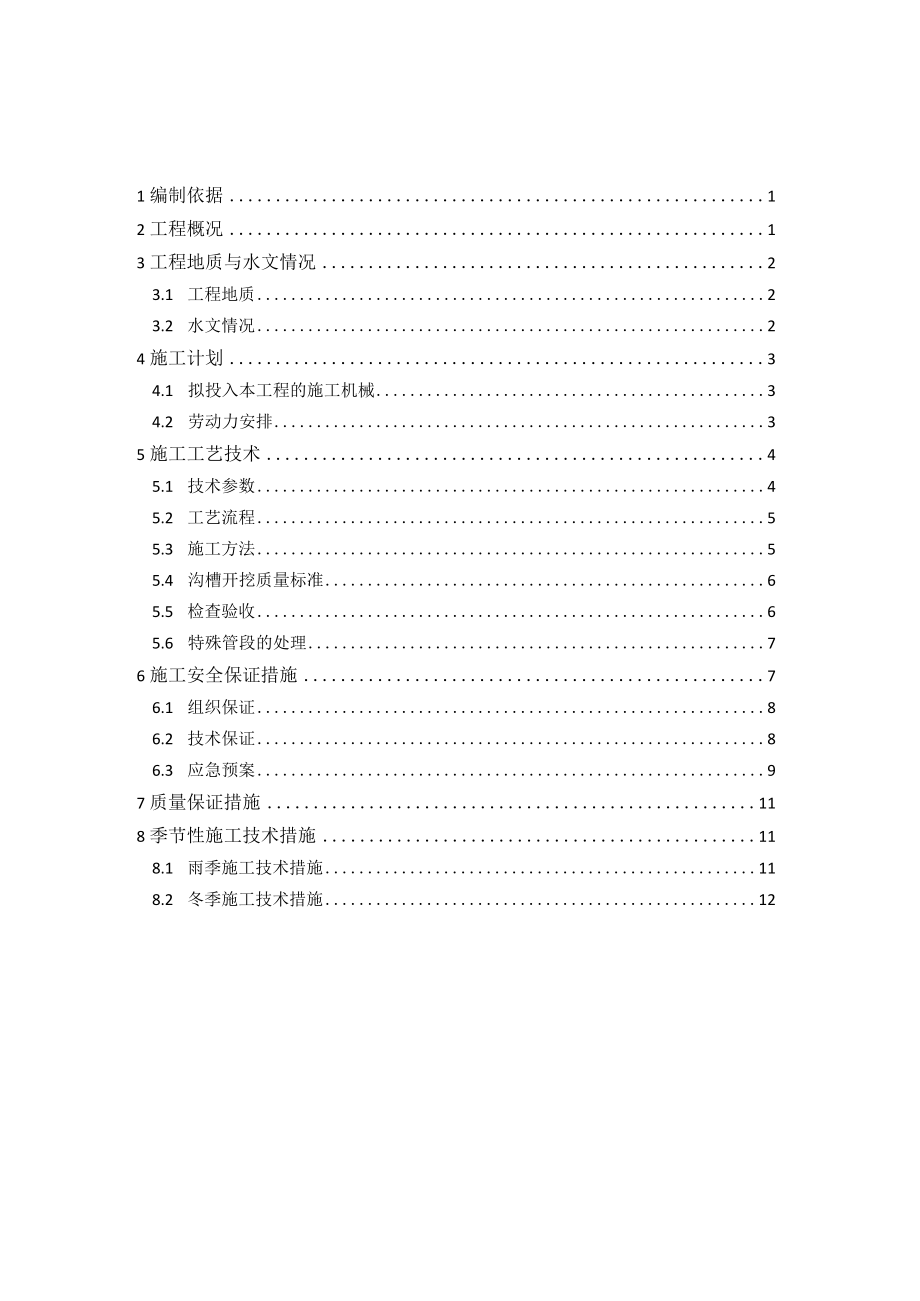

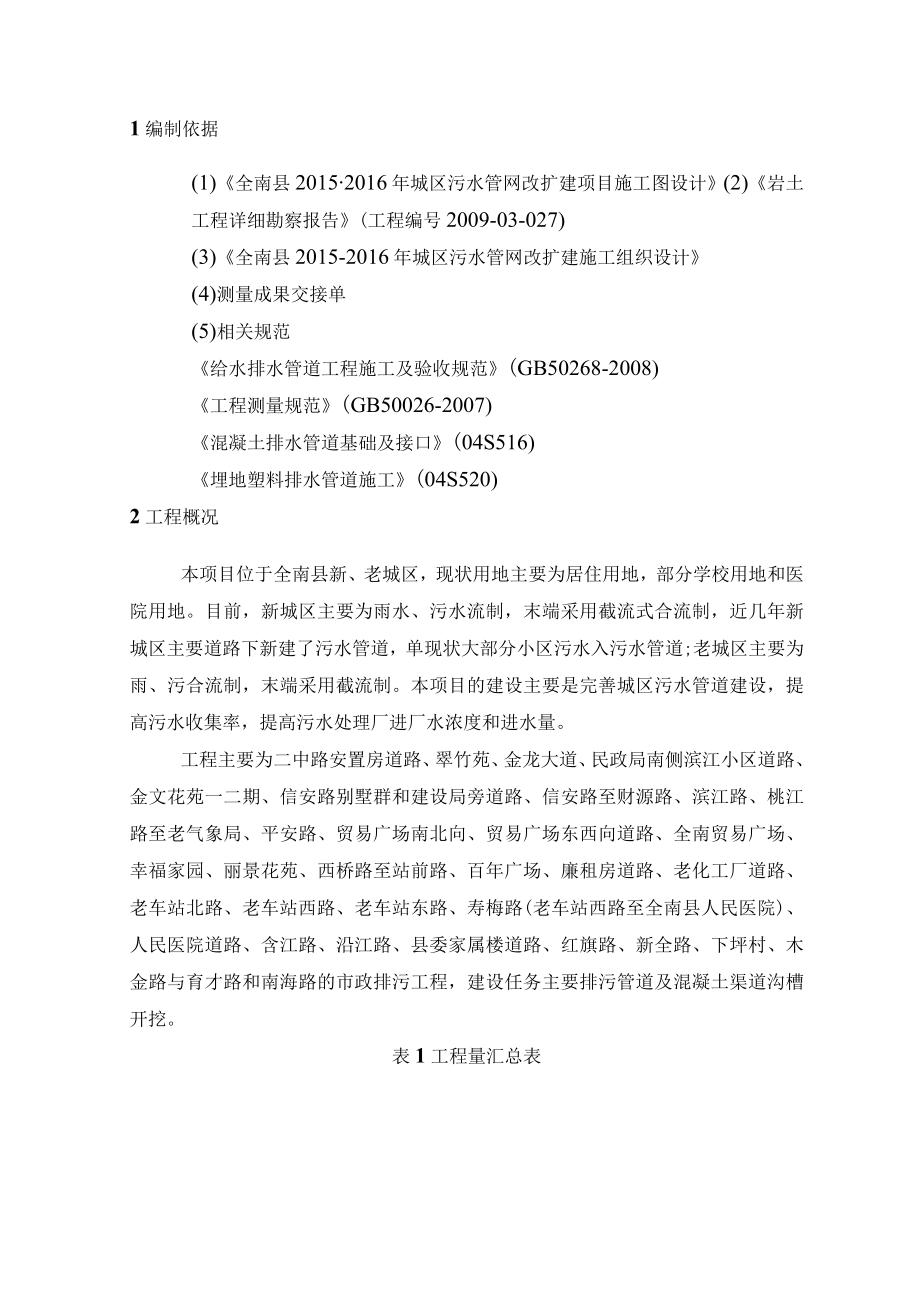

1、1编制依据12工程概况13工程地质与水文情况23.1 工程地质23.2 水文情况24施工计划34.1 拟投入本工程的施工机械34.2 劳动力安排35施工工艺技术45.1 技术参数45.2 工艺流程55.3 施工方法55.4 沟槽开挖质量标准65.5 检查验收65.6 特殊管段的处理76施工安全保证措施76.1 组织保证86.2 技术保证86.3 应急预案97质量保证措施118季节性施工技术措施118.1 雨季施工技术措施118.2 冬季施工技术措施121编制依据(1)全南县20152016年城区污水管网改扩建项目施工图设计(2)岩土工程详细勘察报告(工程编号2009-03-027)(3)全南县
2、2015-2016年城区污水管网改扩建施工组织设计(4)测量成果交接单(5)相关规范给水排水管道工程施工及验收规范(GB50268-2008)工程测量规范(GB50026-2007)混凝土排水管道基础及接口(04S516)埋地塑料排水管道施工(04S520)2工程概况本项目位于全南县新、老城区，现状用地主要为居住用地，部分学校用地和医院用地。目前，新城区主要为雨水、污水流制，末端采用截流式合流制，近几年新城区主要道路下新建了污水管道，单现状大部分小区污水入污水管道;老城区主要为雨、污合流制，末端采用截流制。本项目的建设主要是完善城区污水管道建设，提高污水收集率，提高污水处理厂进厂水浓度和进水量

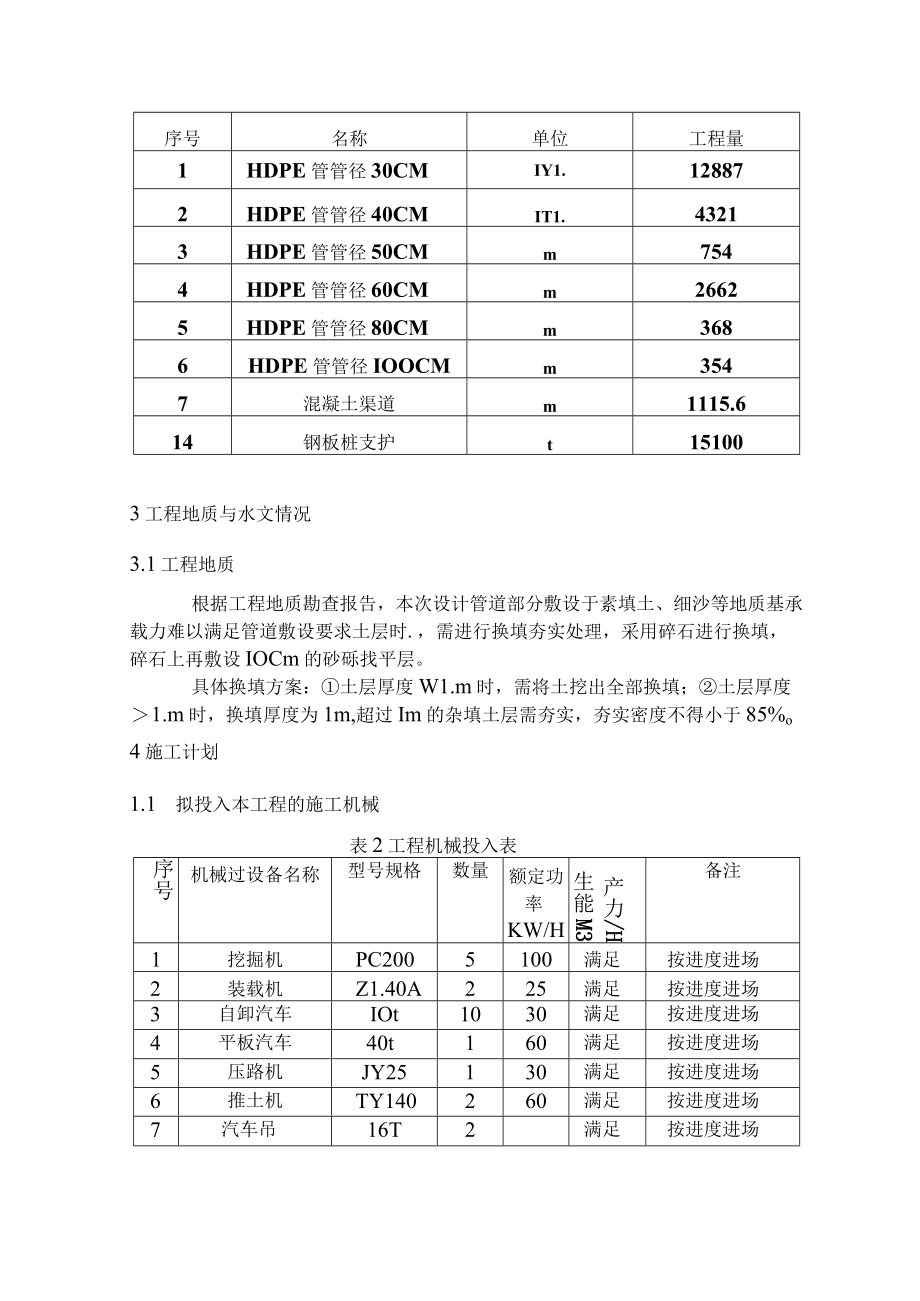

3、。工程主要为二中路安置房道路、翠竹苑、金龙大道、民政局南侧滨江小区道路、金文花苑一二期、信安路别墅群和建设局旁道路、信安路至财源路、滨江路、桃江路至老气象局、平安路、贸易广场南北向、贸易广场东西向道路、全南贸易广场、幸福家园、丽景花苑、西桥路至站前路、百年广场、廉租房道路、老化工厂道路、老车站北路、老车站西路、老车站东路、寿梅路(老车站西路至全南县人民医院)、人民医院道路、含江路、沿江路、县委家属楼道路、红旗路、新全路、下坪村、木金路与育才路和南海路的市政排污工程，建设任务主要排污管道及混凝土渠道沟槽开挖。表1工程量汇总表序号名称单位工程量1HDPE管管径30CMIY1.128872HDPE管
4、管径40CMIT1.43213HDPE管管径50CMm7544HDPE管管径60CMm26625HDPE管管径80CMm3686HDPE管管径IOOCMm3547混凝土渠道m1115.614钢板桩支护t151003工程地质与水文情况3.1工程地质根据工程地质勘查报告，本次设计管道部分敷设于素填土、细沙等地质基承载力难以满足管道敷设要求土层时.，需进行换填夯实处理，采用碎石进行换填，碎石上再敷设IOCm的砂砾找平层。具体换填方案：土层厚度W1.m时，需将土挖出全部换填；土层厚度1.m时，换填厚度为1m,超过Im的杂填土层需夯实，夯实密度不得小于85%o4施工计划1.1 拟投入本工程的施工机械表2
5、工程机械投入表序号机械过设备名称型号规格数量额定功率KW/H产力/H生能M3备注1挖掘机PC2005100满足按进度进场2装载机Z1.40A225满足按进度进场3自卸汽车IOt1030满足按进度进场4平板汽车40t160满足按进度进场5压路机JY25130满足按进度进场6推土机TY140260满足按进度进场7汽车吊16T2满足按进度进场8混泥土搅拌机JW2502满足按进度进场9打夯机HW-140105满足按进度进场10轴流风机ZS-S6013满足按进度进场11柴油发电机175kw1175满足按进度进场12空气压缩机VFV-6510满足按进度进场13电钻CJ1.1.3满足按进度进场14洒水车20
6、001.315满足按进度进场15潜水泵QB1.O104满足按进度进场4. 2劳动力安排表3劳动力安排计划表序号工种单位数量备注1机械工人82电焊工人53电工人24实验工人85小工人206木工人975施工工艺技术本工程管道沟槽采用放坡开挖形式，挖除的土方堆放至基坑边,沟槽断面形式见图2o图2管道沟槽断面示意图4.1 技术参数设计使用年限、安全等级及耐久性设计使用年限为50年，结构安全等级为二级，重要性系数为1.0,混凝土的耐久性满足“二A”类环境类别。管道工作面宽度取值表管道外径Do(mm)管道一侧的工作面宽度b(mm)混凝土类管道化学管管道Do500柔性接口300300500Do1000柔性接
7、口4004001000Do1500柔性接口5005001500Do3000刚性接口800-1000600柔性接口600综上所述，本工程管道沟槽底部宽度见表5。表5管道沟槽底部宽度一览表序号管道材质管道规格(mm)沟槽底部宽度B(mm)1HDPE缠绕增强管D30015002D40017203D50018404D60018605D80022006D100025007钢筋混凝土承插管D1.OOO2500(3)沟槽上部宽度B上=B+2*h*i式中：h一挖深(mm)；i一放坡系数；(4)本工程选用土坡稳定圆弧分析法对沟槽边坡稳定性进行了验算。通过验算，土坡挖深3m时坡比1:0.33,挖深5m时坡比1:0
8、.67安全系数满足要求。核算的工况：坡顶无荷载，层粉质粘土层厚取1.0m,层粘土取2.0m(4.0m)等。5. 2工艺流程测量放线f确定开挖顺序及坡度f分段分层均匀开挖f排降水f修坡和清底f地基验槽。6. 3施工方法6.1.1 总体施工部署根据设计图纸及招标文件要求，结合的施工现场特点，施工总体布置在满足施工作业和生产管理的前提下，本着少占地，尽量减少污染的原则，安装文明施工及安全生产的要求，对施工现场进行合理安排和布置6.1.2 施工任务划分本工程具有线路长、分部范围广等特点，根据工程性质，以“排污，流水作业；区段分节，节节并进”的方法施工。表6施工任务划分表序号名称施工项目备注1开槽施工队
9、1负责新城区管道沟槽开挖的施工。每个施工队分2个小组，同时作业。2开槽施工队2负责老城区管道沟槽开挖的施工。5.3.2沟槽开挖方案开挖沟槽前要对开槽地段进行详细调查，根据土质地下水和设计管道断面的情况确定沟槽断面、支撑、施工排水和出土方法，保持两侧土体稳定。当挖深接近槽底设计高程时，预留0.2m的土层采用人工开挖。6.1.3 降排水措施管沟开挖过程中，在管道沟槽底部一侧设置0.30.5m的排水明沟，通过集水井集中抽排，井内安置潜水泵，排除地表水及沟槽渗水,做法见图4。集水城潜水泉抽水排至临近河塘管道立面轴跳图4基坑降排水做法详图5.4沟槽开挖质量标准a.严禁扰动槽底土壤，如发生超挖，严禁用原土
10、回填;b.槽底不得受水浸泡或受冻；c.沟槽允许偏差见下表：表7沟槽允许偏差表序号检查项目允许偏差(mm)检查数量范围点数1槽底高程土方20两井之间32槽底中线每侧宽度不规定两井之间63沟槽边坡不陡于规定两井之间65.5检查验收工序施工完成后，经班组长自检、班组间互检合格后，报项目部专职质检员进行专检。专职质检员根据主控项目、一般项目进行核查。其中主控项目必须满足规范要求，一般项目合格率90%以上，且最大偏差不得超过规范允许偏差的1.5倍方为验收合格，否则应进行质量整改，直至满足规范要求之止。经项目专业质检员验收合格后，报请专业监理工程师进行验收。经验收合格后方可进行下步工序。5.6特殊管段的处
11、理根据施工调查及以往淮南地区的施工经验，本工程可能存在下述地质情况特殊的管段：(1)管道基础处于既有河、塘地带(2)管段处于回填地带(3)局部土层含水率过高针对上述特殊管段我单位将采取下述措施进行处理：(1)管道基础处于河地带施工前，我单位将邀请监理、设计、建设单位相关负责人到现场,对换填方案进行论证。待换填方案确认后，我单位将以此来实施。初步拟定的换填方案为：碎石换填，换填底标高为淤泥层底标高-1.Om。(2)管段处于回填地带机械回填时不得在沟槽上行走。沟槽内的回填土应分层夯实，虚填厚度：机械夯实不大于300mm；人工夯实时不大于200mm。管道接口处的回填应仔细夯实，不得扰动管道的接口。(
12、3)局部土层含水率过高采用轻型井点降水，井点沿沟槽双排布置，井点管布置在沟槽上口边缘外1.5m,井点管间距1.2m,见图5。轻型井点系统由井点管、直管、弯联管、总管和抽水设备组成。直管为管壁不设孔眼的、直径和井点管相同的640镀锌钢管，用管箍与井点管连接，弯联管采用橡胶管，采用真空式抽水设备。井点管长6m,总管采用100的焊接钢管制作，具体根据地质情况和地下水情况来确定。6施工安全保证措施6.1组织保证(1)牢固树立“安全生产，预防为主，综合治理”的方针，坚决贯彻“管生产必须管安全”的原则，建立健全安全生产组织机构：以项目经理李伟祯为组长的安全生产管理小组，下设四部一室(工程部、物设部、安质部
13、、财务部、综合办公室)负责分管施工作业班组,项目专职安全管理人员姜凯。专职安全管理人员职责：贯彻执行国家安全生产、质量管理的法律、行政法规、国家标准或行业标准以及劳动保护方针、政策、法规及上级颁发的各项管理制度，进行安全、质量监督检查工作；参加编制施工组织设计(方案)和安全技术防护措施，深入现场，进行检查，对检查中发现的问题，提出整改要求，有权拒绝违章指挥，有权越级报告；督促一线施工作业人员按照安全技术措施、操作规程进行作业，杜绝违章指挥、违章作业、违反劳动纪律的现象；对新进场人员进行安全教育工作等。(2)按照项目部制定的安全生产责任制划分进行管理，针对沟槽开挖工程作业特点，对管理人员、施工作业班组进行责任分解细化,做到有岗必有责、有责必有纠。(3)加强对员工的安全教育，针对南纬九路排水工程施工，计划对土方开挖作业开展针对性安全生产教育，每月不少于一次安全教育。(4)建立安全生产检查制度。施工生产中，每周不少于1次定期安全生产检查，检查内容包括施工现场作业环境、施工人员安全防护用品的佩戴、宿舍生活区的防火、防盗以及文明施工专项检查，对班组安全生产进行评估，根据检查结果制定各项安全生产防护措施、制度，持续改进施工作业环境，不断提高。(5)施工机械设备安全管理：沟槽开挖施工涉及大型机械设备主要为挖掘机，施工机
