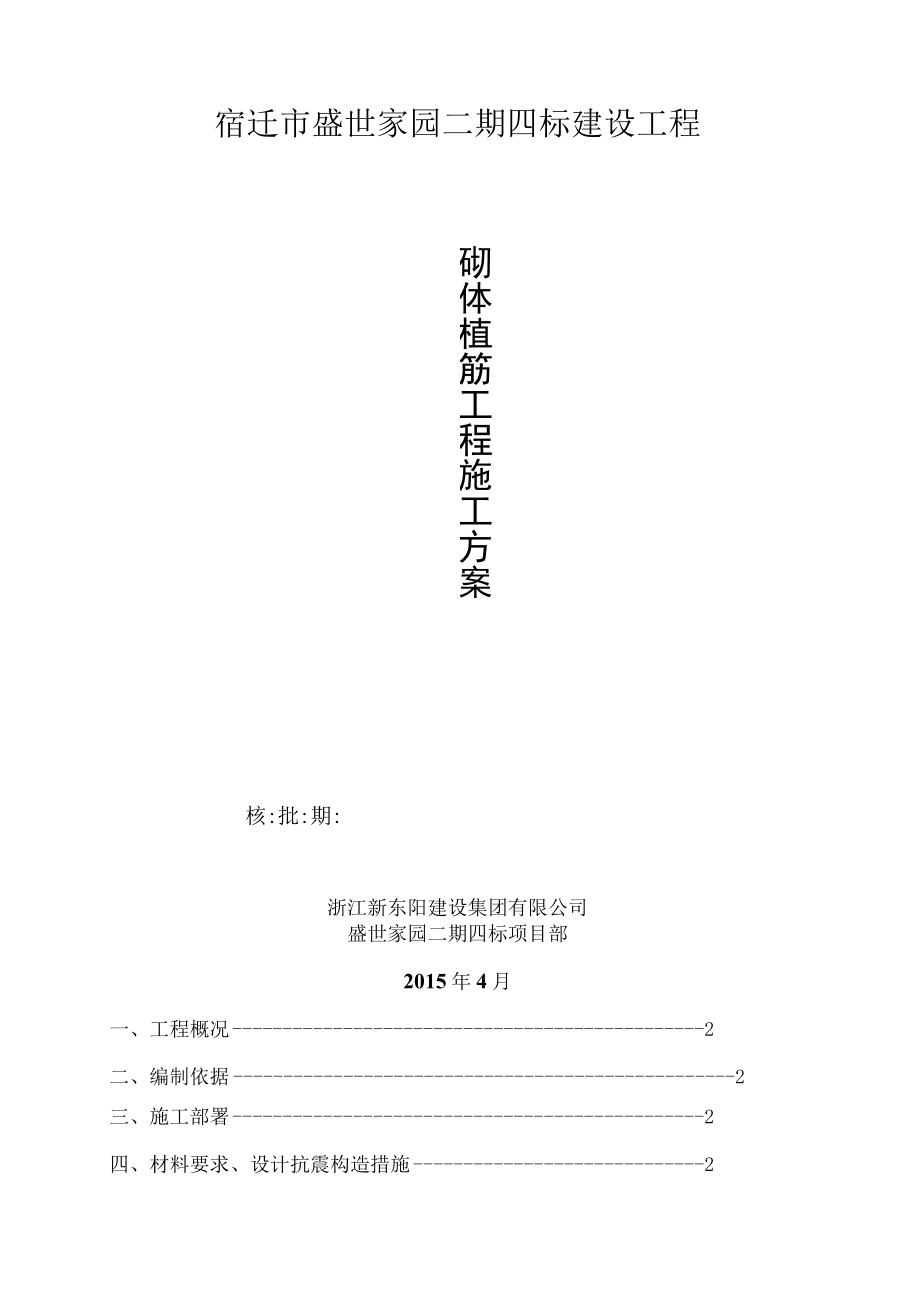

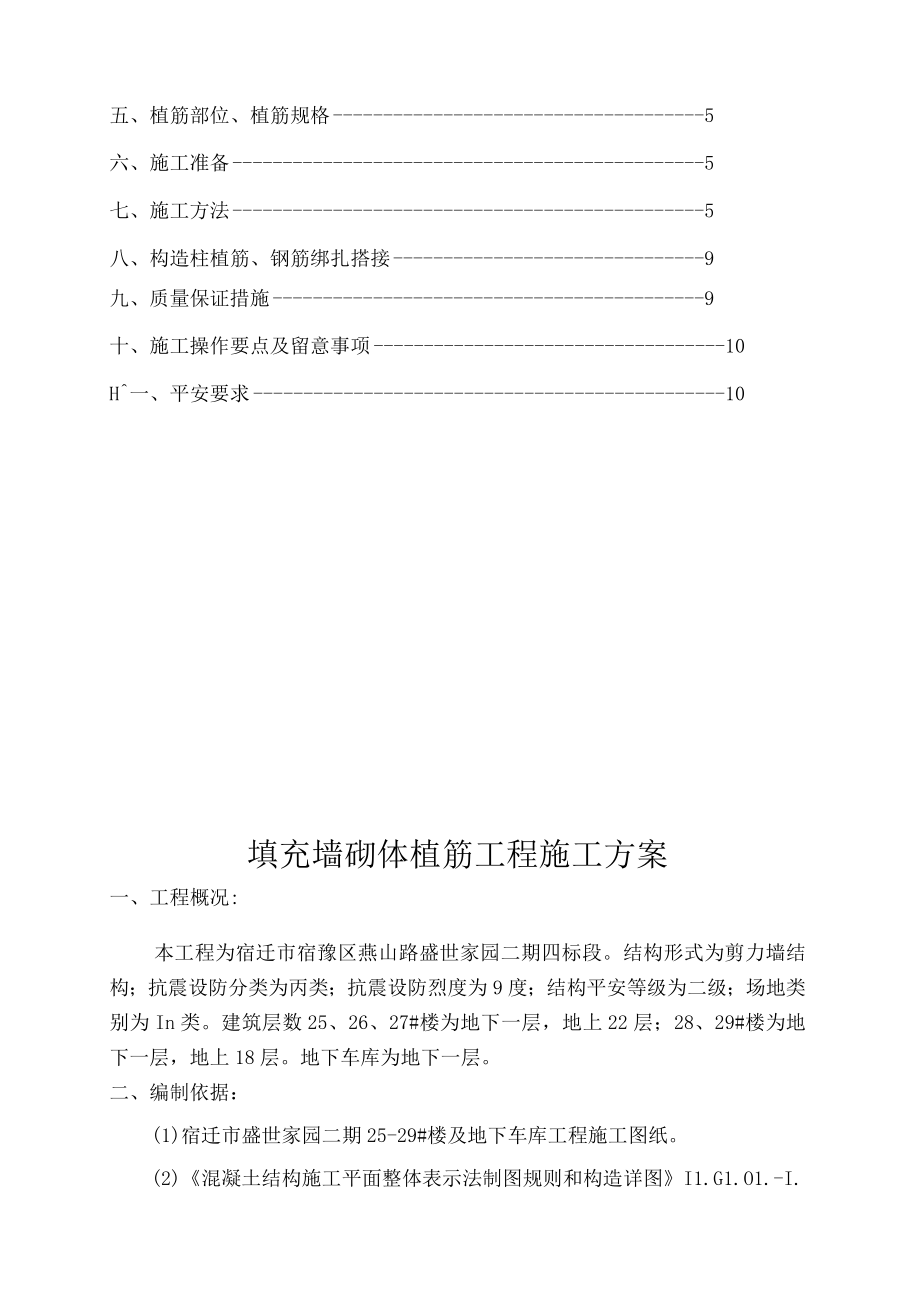

1、宿迁市盛世家园二期四标建设工程砌体植筋工程施工方案核:批:期:浙江新东阳建设集团有限公司盛世家园二期四标项目部2015年4月一、工程概况2二、编制依据2三、施工部署2四、材料要求、设计抗震构造措施2五、植筋部位、植筋规格5六、施工准备5七、施工方法5八、构造柱植筋、钢筋绑扎搭接9九、质量保证措施9十、施工操作要点及留意事项10H一、平安要求10填充墙砌体植筋工程施工方案一、工程概况:本工程为宿迁市宿豫区燕山路盛世家园二期四标段。结构形式为剪力墙结构；抗震设防分类为丙类；抗震设防烈度为9度；结构平安等级为二级；场地类别为In类。建筑层数25、26、27#楼为地下一层，地上22层；28、29#楼为

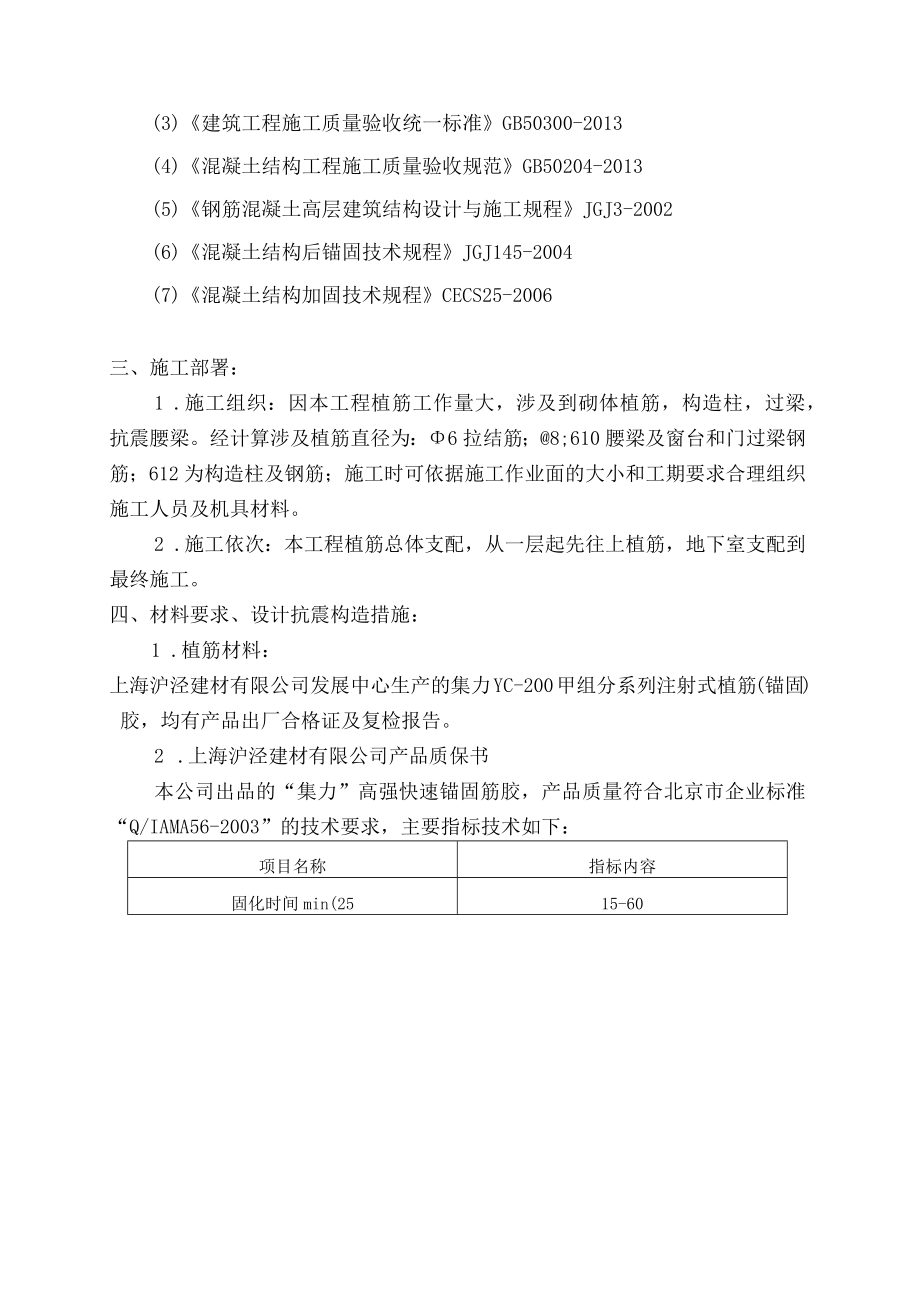

2、地下一层，地上18层。地下车库为地下一层。二、编制依据：(1)宿迁市盛世家园二期25-29#楼及地下车库工程施工图纸。(2)混凝土结构施工平面整体表示法制图规则和构造详图I1.G1.O1.-I.(3)建筑工程施工质量验收统一标准GB50300-2013(4)混凝土结构工程施工质量验收规范GB50204-2013(5)钢筋混凝土高层建筑结构设计与施工规程JGJ3-2002(6)混凝土结构后锚固技术规程JGJ145-2004(7)混凝土结构加固技术规程CECS25-2006三、施工部署：1 .施工组织：因本工程植筋工作量大，涉及到砌体植筋，构造柱，过梁，抗震腰梁。经计算涉及植筋直径为：6拉结筋；8
3、;610腰梁及窗台和门过梁钢筋；612为构造柱及钢筋；施工时可依据施工作业面的大小和工期要求合理组织施工人员及机具材料。2 .施工依次：本工程植筋总体支配，从一层起先往上植筋，地下室支配到最终施工。四、材料要求、设计抗震构造措施：1 .植筋材料：上海沪泾建材有限公司发展中心生产的集力YC-200甲组分系列注射式植筋(锚固)胶，均有产品出厂合格证及复检报告。2 .上海沪泾建材有限公司产品质保书本公司出品的“集力”高强快速锚固筋胶，产品质量符合北京市企业标准“Q/IAMA56-2003”的技术要求，主要指标技术如下：项目名称指标内容固化时间min(2515-60抗压强度Mpa（固化24小时后）70
4、粘接强度Mpa胶-混凝土（C30）7胶-一般圆钢11胶-螺纹钢16保质期（20以下）三个月锚固力KN钢筋直径（廊）钻孔直径（mm）钻孔深度（mm）抗拉拔力KN6872210.28109618.11012120228.31214144240.71416168255.41620192272.41822216291.620252402113.122252602136.825283002176.7备注抗拉拔力数据依据国家及宿豫区检测中心规定4.设计抗震构造措施:4.1.填充墙端部抗震薄弱位置、独立墙端头、墙体转角、宽度2000的门窗洞口两侧均设构造柱，填充墙外墙转角处，单片外墙端部均设构造柱,剖面详见
5、结施-01中的附图6,构造柱要先砌筑后浇筑，预留马牙槎，构造柱截面尺寸除图纸注明外均为墙宽义25Omm,配筋；4根612、62000位置详构造柱平面布置图。构造柱上、下端楼层处后植插筋并加密箍筋，构造柱钢筋绑好后，先砌墙后浇构造柱。当剪力墙边墙垛长度20OmnI时，构造柱与框架柱浇为一体，见结构总说明6.4.2.外纵横填充墙在窗台处、内墙在门过梁处、管道井及其他墙在半层高处设一道通长现浇抗震腰梁，其水平筋应从剪力墙暗柱或构造柱内甩出。4.3.剪力墙构造柱与填充墙必需有牢靠的连接，沿墙高每500mm后植2钢筋，伸入墙内长度：抗震设防烈度8度，拉结筋必需通长设置。4.4.当填充墙长5.Om时，在墙
6、内3.0M内加设构造柱。详见结施-设计总说明中第6条中的第5小条。五、植筋部位、植筋规格1 .植筋部位：本工程全部构造柱上、下端部、过梁与框架柱的连接、墙体与剪力墙的连接，均接受植筋的方法施工。2 .植筋规格：6、68、610、12六、施工准备1 .施工前应细致熟悉设计施工图，起先钻孔施工前必须要将结构面清理干净，由技术人员放线标明钢筋锚固点的钻孔位置，钻孔位置标明后由监理验线。2 .劳动力及施工机具的配置要依据工期要求进行，以保证工期和质量要求为宗旨，并依据现场状况刚好调整。3 .施工用水、电、及材料机械到位。4 .电锤5台；气泵3台七、施工方法植筋施工工艺：定位一钻孔一清孔一钢材除锈一锚固
7、胶配制一植筋一固化、爱惜一检验工艺流程：1.定位放线：按设计要求标示植筋钻孔位置、型号，若基材上存在受力钢筋，钻孔位置可适当调整，但均宜植在箍筋内侧（对梁、柱）或分布筋内侧（对板、剪力墙）。.2.脚手架搭设：钻孔、插筋高度超过1.4米均搭设钢管式脚手架，并设置操作平台，做好平安防护工作。3 .钻孔：3. 1.钻孔接受电锤成孔，如遇钢筋宜调整孔位避开。4. 2.钻孔直径d+4IOmn1,钻孔深度15d,d为钢筋的直径（小直径钢筋取低值，大直径钢筋取高值）。5. 3钻孔时严格按设计要求施工，钻孔时要尽量避开原结构钢筋。钻孔四周灰尘清理干净,用气泵、毛刷清孔，清刷完毕后，要使孔洞内最终达到清洁干燥。
8、6. 4.所用主要器具：电锤、气泵。4 .清孔：4. 1.钻孔完毕，检查孔深、孔径合格后将孔内粉尘用压缩空气吹出，然后用毛刷、棉布将孔壁刷净，再次压缩空气吹孔，应反复进行35次，直至孔内无灰尘碎屑，将孔口临时封闭。若有废孔，清净后用植筋胶填实。4. 2.钻孔孔内应保持干燥。4.3. 所用主要器具：空压机、毛刷。5.钢筋清理：5.1. 所用主要器具:角磨机、钢丝轮片。5.2.钢材锚固长度范围的铁锈、油污应清除干净（新钢筋的青色氧化外皮也应除去），并打磨出金属光泽，接受角磨机和钢丝轮片速度较快。5. 3锚固用钢筋必需做好钢筋表面浮锈清理，除锈长度大于锚固长度5Cm左右，锚固用钢筋的型号、规格要严格
9、按图纸设计要求选用。5. 4将全部处理完的钢筋码放整齐，现场负责人检查清理工作，请监理验收。6 .锚固胶配制6. 1.植筋胶为甲组份与固化材料掺配运用，配胶宜接受机械搅拌，搅拌器可由电锤和搅拌齿组成，搅拌齿可接受电锤钻头端部焊接十字形中14钢筋制成。也可用细钢筋棍人工搅拌。7. 2.取干净容器（塑料或金属盆，不得有油污、水、杂质）和称重衡器按协作比混合，并用搅拌器搅拌约510分钟左右至甲组份与固化材料混合匀整为止。搅拌时最好沿同一方向搅拌,尽量避开混入空气形成气泡。8. 3.胶应现配现用，每次配胶量不宜大于3公斤。9. 4所用主要器具:搅拌器、容器、衡器、腻刀、手套。7 .植筋7. 1垂直孔植
10、筋将胶干脆流、捣进孔中即可8. 2.水平孔植筋可用6细钢筋协作托胶板（干净木板）往孔内捣胶，也可让施工人员戴好皮手套，将配好的胶成团塞、捣进孔内。9. 3.倒垂孔植筋请选用高触变型植筋胶，该胶不流淌，可成团塞、捣入孔。10. 4.钢筋可接受旋转或手锤击打方式入孔，手锤击打时，一手应扶住钢筋，以避开回弹。7. 5.锚固胶填充量应保证插入钢筋后周边有少许胶料溢出。8. 6,所用主要器具:手套、细钢筋、托胶板、手锤。8.固化、爱惜8. 1.植筋胶有一个固化过程，植筋后夏季12小时内（冬季24小时内）不得扰动钢筋，若有较大扰动宜重新植。8. 2.植筋胶在常温、低温下均可良好固化，若固化温度25。C左右
11、，2天即可承受设计荷载；若固化温度5左右，4天即可承受设计荷载，且锚固力随时间延长接着增长。9. 3对埋植好的钢筋应做好爱惜工作，以防在锚固用胶固化时间内，钢筋被摇摆或碰撞。10. 验植筋工作完成后34天，现场负责人按部位请甲方、监理、设计及政府质检相关部门对植筋质量进行检查验收,依据1%。的抽检率随机对植筋进行拉拔试验，并做好拉拔试验记录，填写分项工程报验单。10.留意事项10. 1.结构胶添加了纳米防沉材料，但每次运用前检查包装桶内胶有无沉淀是良好的习惯，若有沉淀，用细棍重新搅拌匀整即可。11. 2.孔内尘屑是否清净、钢筋是否除锈、胶配比是否精确、是否搅拌匀整、孔内胶是否密实确定了锚固效果
12、的好坏。12. 3.举荐的搅拌时间应予以保证，配胶工具不得混用。13. 4.锚固构造措施尚宜满足混凝土结构后锚固技术规程JGJ145-2004的有关规定。14. 5.施工场所平均温度低于OC,可接受碘铝灯、电炉或水浴等增温方式对胶运用前预热至3050C左右运用。施工场所平均温度低于-5,建议对锚固部位也加温0以上，并维持24小时以上。15. 6.结构胶完全固化后为无毒级材料，但未固化前个别组分对皮肤、眼睛有刺激性，而且胶固化后也不易清除，所以施工人员应留意适当的劳动爱惜，如配备平安帽、工作服、手套等。人体干脆接触后应用清水冲洗干净。16. 7.四周环境温度越高，每次配胶量越大，可操作时间越短。
13、预估适用期内的每次配胶量，以避开不必要的奢侈。10. 8.结构胶宜在阴凉处密闭保存，保质期10个月。八、构造柱植筋、钢筋绑扎搭接1 .外墙窗台处及内墙砌体中的通长碎腰梁中的4根（HO钢筋两端，分别与墙预留植筋的连接接受绑扎搭接，搭接长度分别参照I1.G1.O1.-I第34页，抗震锚固长度乘以修正系数1.6。2 .构造柱植筋接受先在底部、上部分别植4根612的钢筋，长度为700mmo构造柱中部钢筋依据层高的实际尺寸与上、下预先植好的甩槎钢筋绑扎搭接坚实。3 .过梁处的植筋依据门窗洞口净尺寸增加720mm,弯钩另计。九、质量保证措施1、YC-200甲组分系列注射式植筋（锚固）胶，必需有产品出厂合格
14、证及复检报告。并驾驭其相应的技术参数，确保钻孔直径、钻孔深度及钢筋外露长度满足设计要求，钢筋间距应符合设计及相应的验收标准。严格依据有关规范的质量要求及设计的要求进行施工。2、钻孔位置线放完后，报请有关单位验线。3、钻孔完成后，必需将孔清理干净，做到孔内清洁干燥，基本无粉尘，埋植用钢筋必需清理，打磨出光泽，清孔和钢筋清理完成后，报监理验收，做好隐检记录。4、锚固用胶需有产品合格证，各项技术指标应达到有关规范规定的数值,锚固用胶必需严格按产品说明配制运用。5、钢筋锚固工作完成后，经自检合格后，报请相关单位依据1%。的抽检率随机对植筋进行拉拔试验，并做好拉拔试验记录，并填写分项工程报验单。十、施工
15、操作要点及留意事项1、植筋锚固的关键是清孔。孔内清理不干净或孔内潮湿均会对胶与混凝土的粘结产生不利影响，使其无法达到设计的粘结强度，影响锚固质且里。2、确定合理的锚固参数，例如钻孔直径、深度。3、胶体配制时计量必需精确，否则胶体凝合的时间不好限制，甚至会造成胶体凝合固化后收缩，粘结强度降低；胶体配制好后应立刻放入孔内。4、注胶量要驾驭精确，不能过多也不能过少。过多，插入钢筋时漏出。造成奢侈或污染；过少则胶体不够满，造成粘结强度不够。5、插入钢筋时要留意向一个方向旋转，且要边旋转边插入，以使胶体与钢筋充分粘结。6、在施工前应对胶体的粘结强度以及胶与钢筋和胶与混凝土的粘结强度进行试验，满足设计及规范要求后方可施工。7、钻孔前，应先对原结构中钢筋位置进行测定，以免钻孔时对原结构钢筋造成损伤。8、施工完毕后，依据1%。的抽检率随机对植筋进行拉拔试验，并做好拉拔试验记录，填写分项工程
