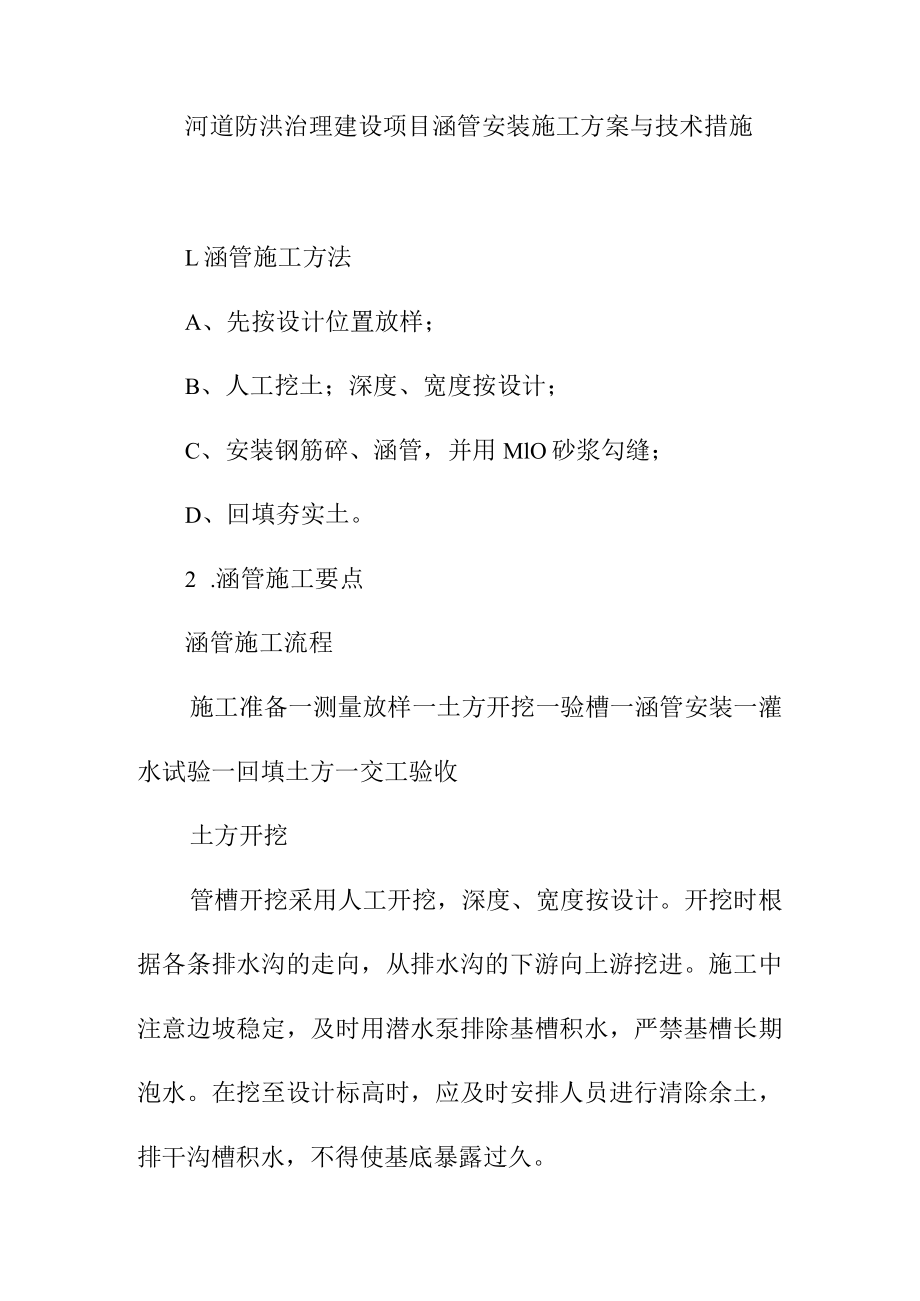

1、河道防洪治理建设项目涵管安装施工方案与技术措施L涵管施工方法A、先按设计位置放样；B、人工挖土；深度、宽度按设计；C、安装钢筋碎、涵管，并用MlO砂浆勾缝；D、回填夯实土。2 .涵管施工要点涵管施工流程施工准备一测量放样一土方开挖一验槽一涵管安装一灌水试验一回填土方一交工验收土方开挖管槽开挖采用人工开挖，深度、宽度按设计。开挖时根据各条排水沟的走向，从排水沟的下游向上游挖进。施工中注意边坡稳定，及时用潜水泵排除基槽积水，严禁基槽长期泡水。在挖至设计标高时，应及时安排人员进行清除余土，排干沟槽积水，不得使基底暴露过久。若基底土壤已受扰动或超挖，用碎石砂夯实填平。基槽外一米以内不得堆土，同时堆土不

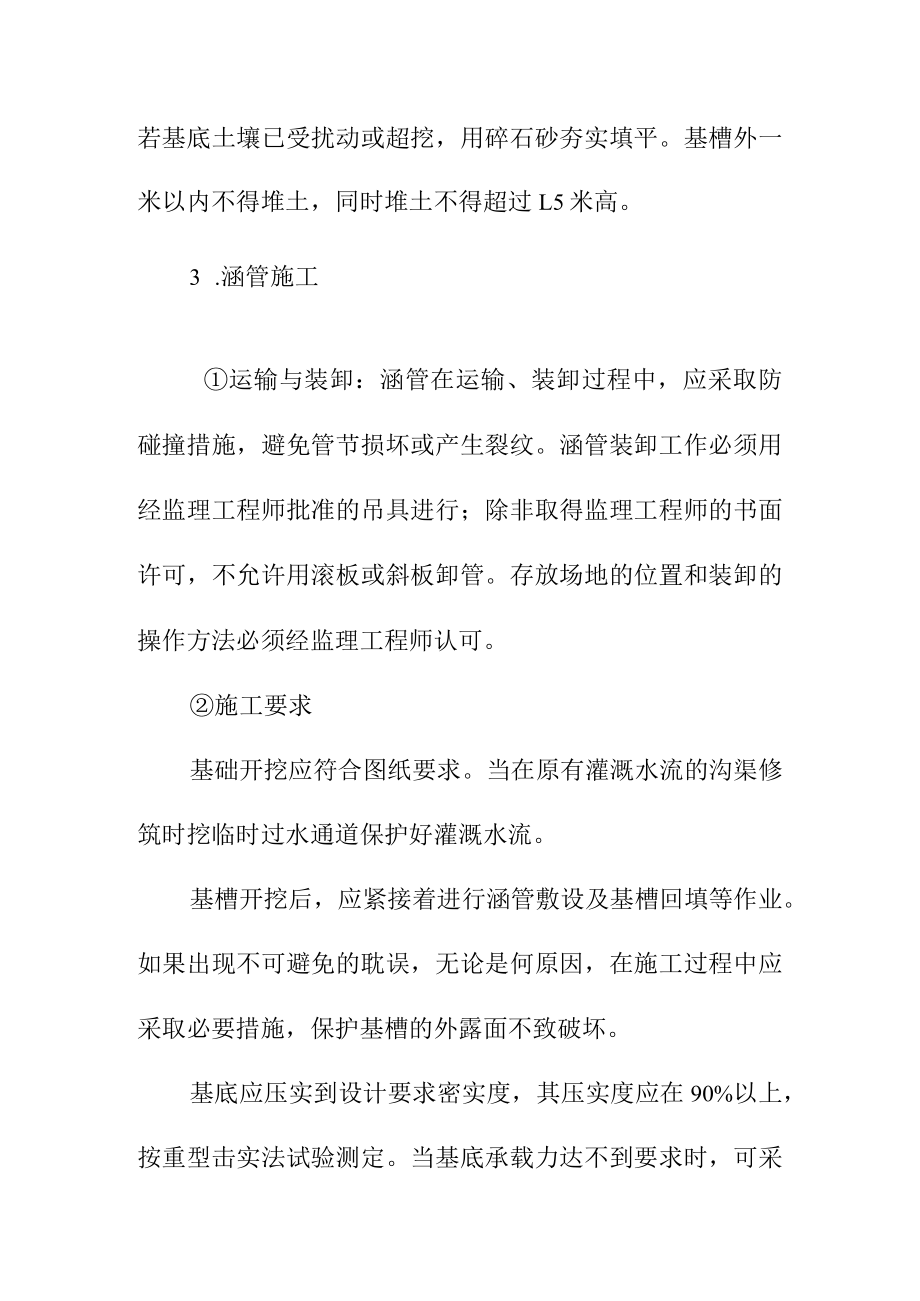

2、得超过L5米高。3 .涵管施工运输与装卸：涵管在运输、装卸过程中，应采取防碰撞措施，避免管节损坏或产生裂纹。涵管装卸工作必须用经监理工程师批准的吊具进行；除非取得监理工程师的书面许可，不允许用滚板或斜板卸管。存放场地的位置和装卸的操作方法必须经监理工程师认可。施工要求基础开挖应符合图纸要求。当在原有灌溉水流的沟渠修筑时挖临时过水通道保护好灌溉水流。基槽开挖后，应紧接着进行涵管敷设及基槽回填等作业。如果出现不可避免的耽误，无论是何原因，在施工过程中应采取必要措施，保护基槽的外露面不致破坏。基底应压实到设计要求密实度，其压实度应在90%以上，按重型击实法试验测定。当基底承载力达不到要求时，可采用砂

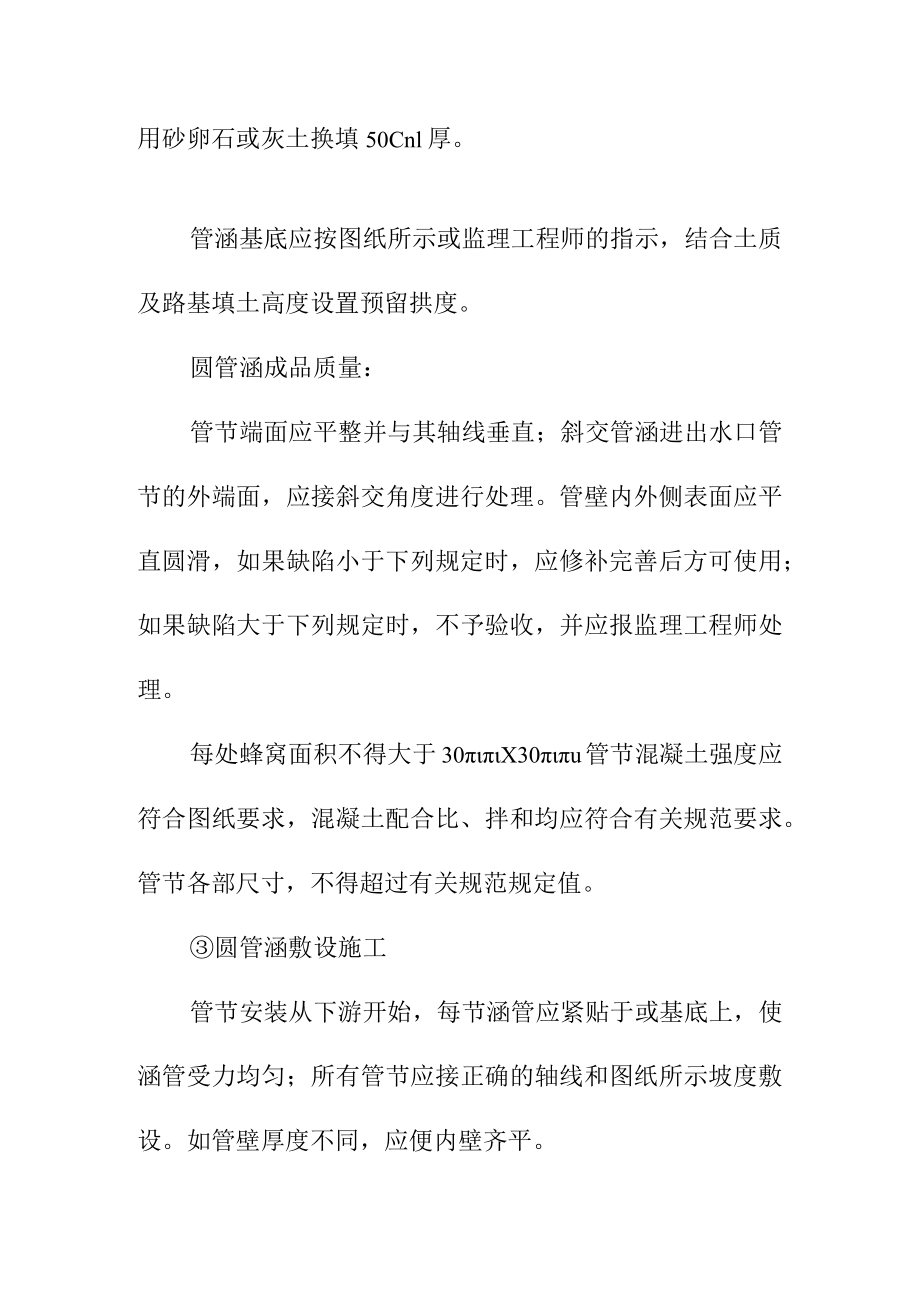

3、卵石或灰土换填50Cnl厚。管涵基底应按图纸所示或监理工程师的指示，结合土质及路基填土高度设置预留拱度。圆管涵成品质量：管节端面应平整并与其轴线垂直；斜交管涵进出水口管节的外端面，应接斜交角度进行处理。管壁内外侧表面应平直圆滑，如果缺陷小于下列规定时，应修补完善后方可使用；如果缺陷大于下列规定时，不予验收，并应报监理工程师处理。每处蜂窝面积不得大于30X30u管节混凝土强度应符合图纸要求，混凝土配合比、拌和均应符合有关规范要求。管节各部尺寸，不得超过有关规范规定值。圆管涵敷设施工管节安装从下游开始，每节涵管应紧贴于或基底上，使涵管受力均匀；所有管节应接正确的轴线和图纸所示坡度敷设。如管壁厚度不同，应便内壁齐平。在敷设过程中，应保持管内清洁无赃物、无多余的砂浆及其他杂物。在软基上修筑涵管时，应按图纸和监理工程师指示对地基进行处理，当软基处理达到图纸要求后，方可在上面修筑涵管。管节接缝管节采用MlO砂浆勾缝，应先在涵管接缝处填塞干硬性水泥砂浆，再在接口端表面塞以砂浆，以使接头部位紧密吻合，并将内外壁表面抹平。回填土回填土管涵安装管节接缝完成后进行。回填土应分层夯实，每层压实厚度不应超过20cmo在管涵两侧回填应对称进行,夯填时两侧填土高差不宜超过30cm,以防夯实时管涵发生移位现象。管涵顶覆土达到50cm以上时，方可采用机械碾压，以防对涵管造成损伤。
