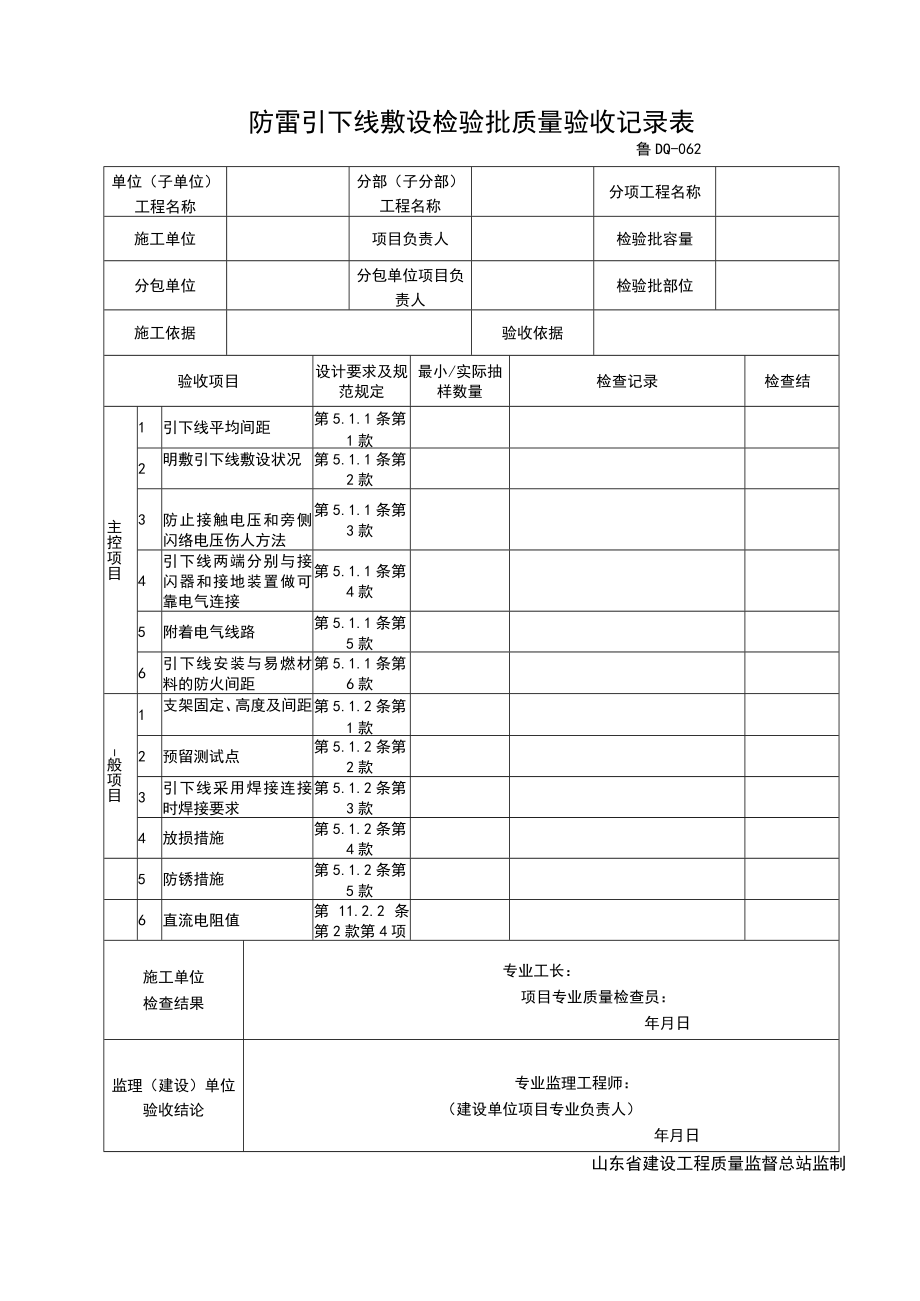

鲁DQ062防雷引下线敷设检验批质量验收记录表.docx_第1页
第1页 / 共2页

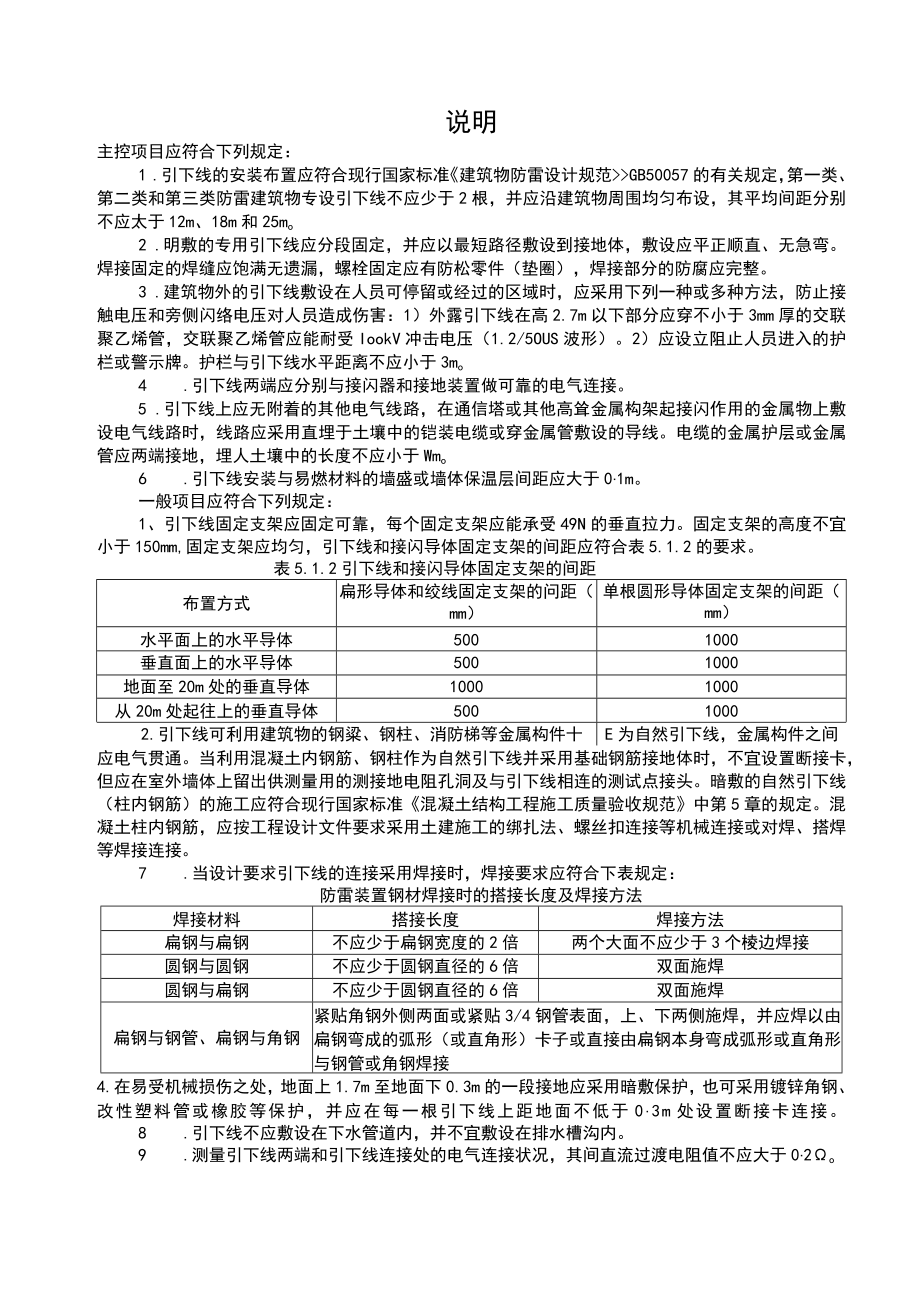

鲁DQ062防雷引下线敷设检验批质量验收记录表.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《鲁DQ062防雷引下线敷设检验批质量验收记录表.docx》由会员分享,可在线阅读,更多相关《鲁DQ062防雷引下线敷设检验批质量验收记录表.docx(2页珍藏版)》请在第壹文秘上搜索。

1、防雷引下线敷设检验批质量验收记录表鲁DQ-062单位(子单位)工程名称分部(子分部)工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位施工依据验收依据验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结主控项目1引下线平均间距第5.1.1条第1款2明敷引下线敷设状况第5.1.1条第2款3防止接触电压和旁侧闪络电压伤人方法第5.1.1条第3款4引下线两端分别与接闪器和接地装置做可靠电气连接第5.1.1条第4款5附着电气线路第5.1.1条第5款6引下线安装与易燃材料的防火间距第5.1.1条第6款-般项目1支架固定、高度及间距第5.1.2条第1款2预留测试点第

2、5.1.2条第2款3引下线采用焊接连接时焊接要求第5.1.2条第3款4放损措施第5.1.2条第4款5防锈措施第5.1.2条第5款6直流电阻值第11.2.2条第2款第4项施工单位检查结果专业工长:项目专业质量检查员:年月日监理(建设)单位验收结论专业监理工程师:(建设单位项目专业负责人)年月日山东省建设工程质量监督总站监制说明主控项目应符合下列规定:1 .引下线的安装布置应符合现行国家标准建筑物防雷设计规范GB50057的有关规定,第一类、第二类和第三类防雷建筑物专设引下线不应少于2根,并应沿建筑物周围均匀布设,其平均间距分别不应太于12m、18m和25mo2 .明敷的专用引下线应分段固定,并应

3、以最短路径敷设到接地体,敷设应平正顺直、无急弯。焊接固定的焊缝应饱满无遗漏,螺栓固定应有防松零件(垫圈),焊接部分的防腐应完整。3 .建筑物外的引下线敷设在人员可停留或经过的区域时,应采用下列一种或多种方法,防止接触电压和旁侧闪络电压对人员造成伤害:1)外露引下线在高2.7m以下部分应穿不小于3mm厚的交联聚乙烯管,交联聚乙烯管应能耐受IookV冲击电压(1.2/5OUS波形)。2)应设立阻止人员进入的护栏或警示牌。护栏与引下线水平距离不应小于3mo4 .引下线两端应分别与接闪器和接地装置做可靠的电气连接。5 .引下线上应无附着的其他电气线路,在通信塔或其他高耸金属构架起接闪作用的金属物上敷设

4、电气线路时,线路应采用直埋于土壤中的铠装电缆或穿金属管敷设的导线。电缆的金属护层或金属管应两端接地,埋人土壤中的长度不应小于Wmo6 .引下线安装与易燃材料的墙盛或墙体保温层间距应大于01m。一般项目应符合下列规定:1、引下线固定支架应固定可靠,每个固定支架应能承受49N的垂直拉力。固定支架的高度不宜小于150mm,固定支架应均匀,引下线和接闪导体固定支架的间距应符合表5.1.2的要求。表5.1.2引下线和接闪导体固定支架的间距布置方式扁形导体和绞线固定支架的问距(mm)单根圆形导体固定支架的间距(mm)水平面上的水平导体5001000垂直面上的水平导体5001000地面至20m处的垂直导体1

5、0001000从20m处起往上的垂直导体50010002.引下线可利用建筑物的钢粱、钢柱、消防梯等金属构件十E为自然引下线,金属构件之间应电气贯通。当利用混凝土内钢筋、钢柱作为自然引下线并采用基础钢筋接地体时,不宜设置断接卡,但应在室外墙体上留出供测量用的测接地电阻孔洞及与引下线相连的测试点接头。暗敷的自然引下线(柱内钢筋)的施工应符合现行国家标准混凝土结构工程施工质量验收规范中第5章的规定。混凝土柱内钢筋,应按工程设计文件要求采用土建施工的绑扎法、螺丝扣连接等机械连接或对焊、搭焊等焊接连接。7 .当设计要求引下线的连接采用焊接时,焊接要求应符合下表规定:防雷装置钢材焊接时的搭接长度及焊接方法

6、焊接材料搭接长度焊接方法扁钢与扁钢不应少于扁钢宽度的2倍两个大面不应少于3个棱边焊接圆钢与圆钢不应少于圆钢直径的6倍双面施焊圆钢与扁钢不应少于圆钢直径的6倍双面施焊扁钢与钢管、扁钢与角钢紧贴角钢外侧两面或紧贴3/4钢管表面,上、下两侧施焊,并应焊以由扁钢弯成的弧形(或直角形)卡子或直接由扁钢本身弯成弧形或直角形与钢管或角钢焊接4.在易受机械损伤之处,地面上1.7m至地面下0.3m的一段接地应采用暗敷保护,也可采用镀锌角钢、改性塑料管或橡胶等保护,并应在每一根引下线上距地面不低于03m处设置断接卡连接。8 .引下线不应敷设在下水管道内,并不宜敷设在排水槽沟内。9 .测量引下线两端和引下线连接处的电气连接状况,其间直流过渡电阻值不应大于02o
