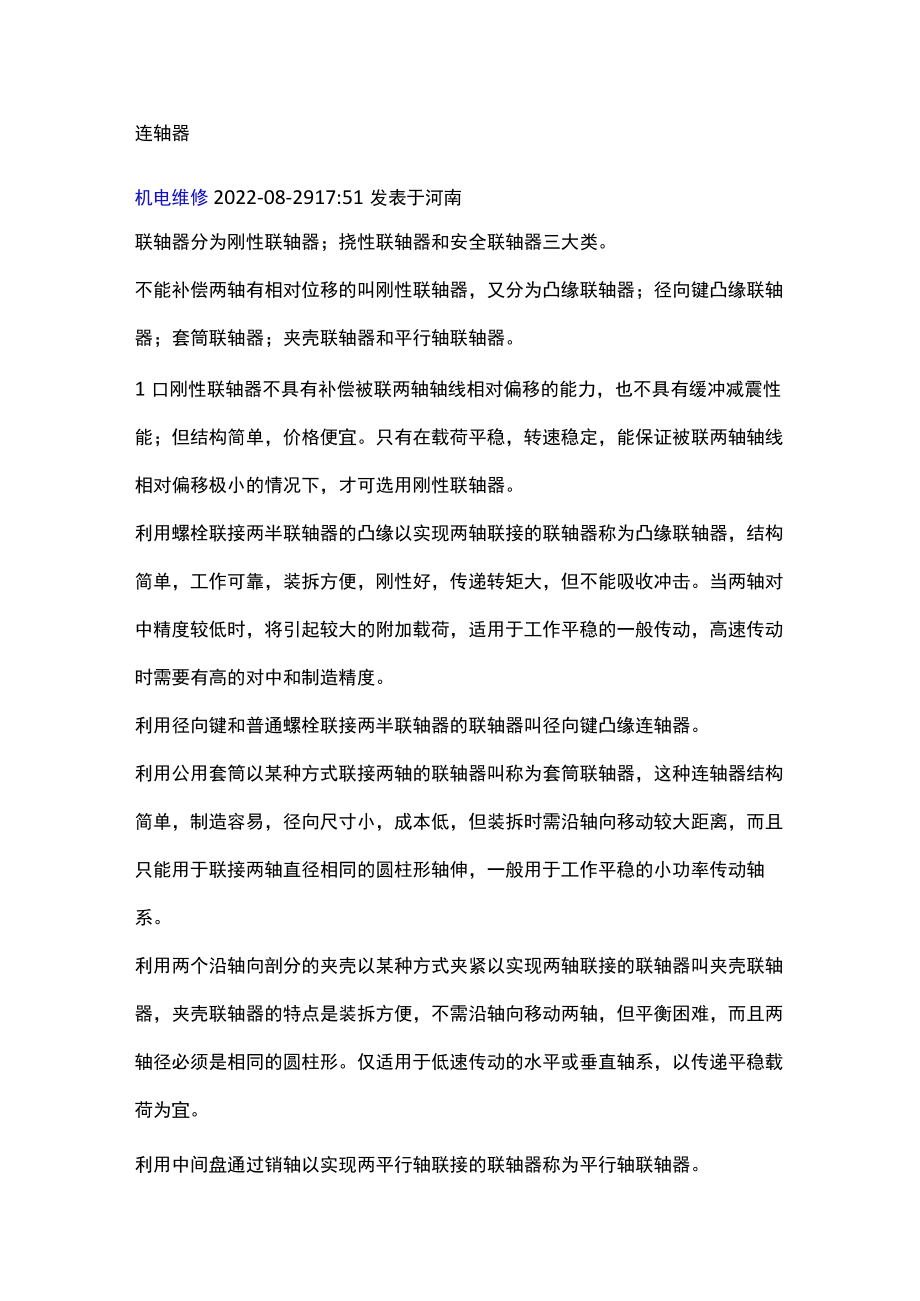

1、连轴器机电维修2022-08-2917:51发表于河南联轴器分为刚性联轴器；挠性联轴器和安全联轴器三大类。不能补偿两轴有相对位移的叫刚性联轴器，又分为凸缘联轴器；径向键凸缘联轴器；套筒联轴器；夹壳联轴器和平行轴联轴器。1口刚性联轴器不具有补偿被联两轴轴线相对偏移的能力，也不具有缓冲减震性能；但结构简单，价格便宜。只有在载荷平稳，转速稳定，能保证被联两轴轴线相对偏移极小的情况下，才可选用刚性联轴器。利用螺栓联接两半联轴器的凸缘以实现两轴联接的联轴器称为凸缘联轴器，结构简单，工作可靠，装拆方便，刚性好，传递转矩大，但不能吸收冲击。当两轴对中精度较低时，将引起较大的附加载荷，适用于工作平稳的一般传动
2、，高速传动时需要有高的对中和制造精度。利用径向键和普通螺栓联接两半联轴器的联轴器叫径向键凸缘连轴器。利用公用套筒以某种方式联接两轴的联轴器叫称为套筒联轴器，这种连轴器结构简单，制造容易，径向尺寸小，成本低，但装拆时需沿轴向移动较大距离，而且只能用于联接两轴直径相同的圆柱形轴伸，一般用于工作平稳的小功率传动轴系。利用两个沿轴向剖分的夹壳以某种方式夹紧以实现两轴联接的联轴器叫夹壳联轴器，夹壳联轴器的特点是装拆方便，不需沿轴向移动两轴，但平衡困难，而且两轴径必须是相同的圆柱形。仅适用于低速传动的水平或垂直轴系，以传递平稳载荷为宜。利用中间盘通过销轴以实现两平行轴联接的联轴器称为平行轴联轴器。2口能补

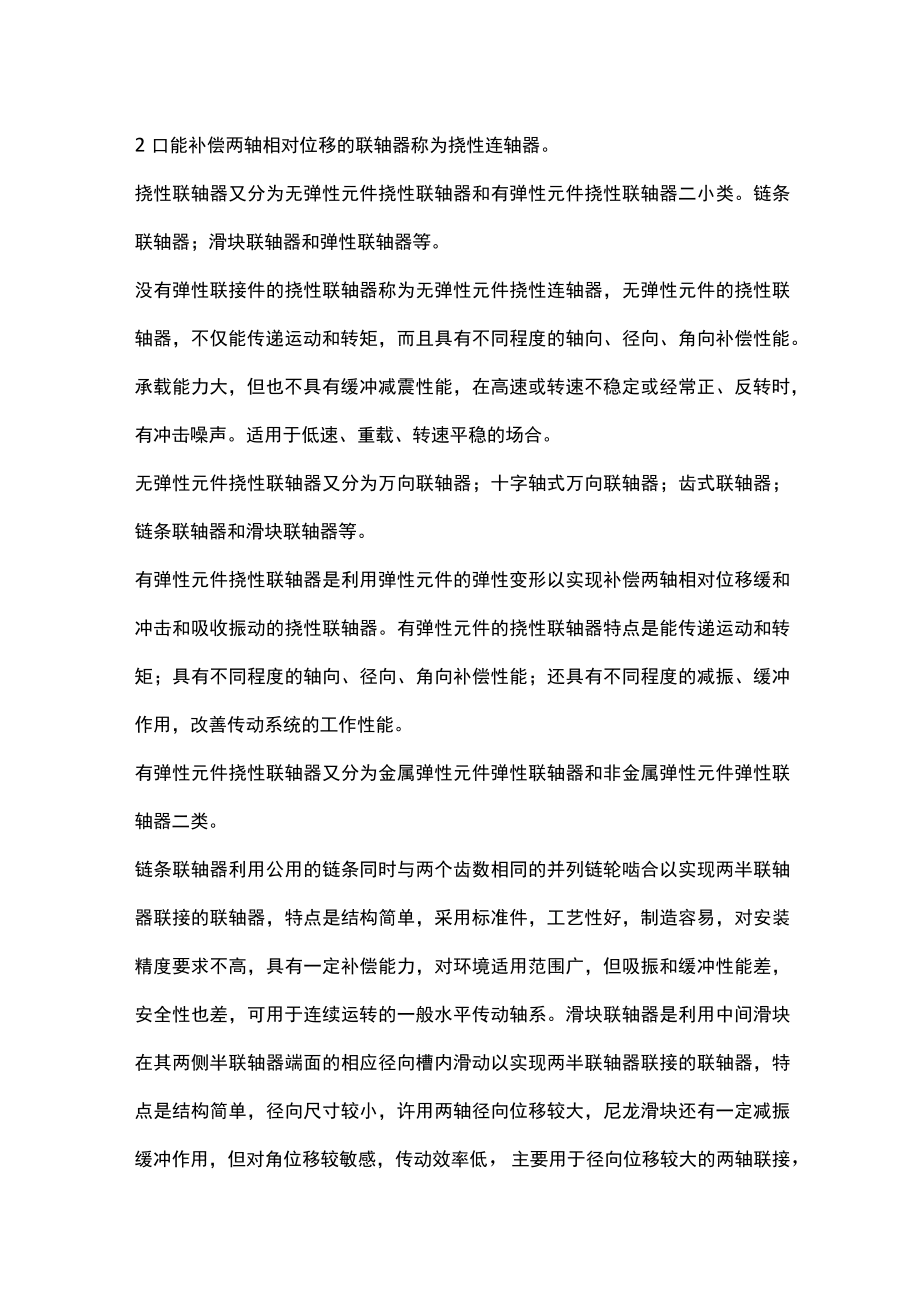

3、偿两轴相对位移的联轴器称为挠性连轴器。挠性联轴器又分为无弹性元件挠性联轴器和有弹性元件挠性联轴器二小类。链条联轴器；滑块联轴器和弹性联轴器等。没有弹性联接件的挠性联轴器称为无弹性元件挠性连轴器，无弹性元件的挠性联轴器，不仅能传递运动和转矩，而且具有不同程度的轴向、径向、角向补偿性能。承载能力大，但也不具有缓冲减震性能，在高速或转速不稳定或经常正、反转时，有冲击噪声。适用于低速、重载、转速平稳的场合。无弹性元件挠性联轴器又分为万向联轴器；十字轴式万向联轴器；齿式联轴器；链条联轴器和滑块联轴器等。有弹性元件挠性联轴器是利用弹性元件的弹性变形以实现补偿两轴相对位移缓和冲击和吸收振动的挠性联轴器。有弹
4、性元件的挠性联轴器特点是能传递运动和转矩；具有不同程度的轴向、径向、角向补偿性能；还具有不同程度的减振、缓冲作用，改善传动系统的工作性能。有弹性元件挠性联轴器又分为金属弹性元件弹性联轴器和非金属弹性元件弹性联轴器二类。链条联轴器利用公用的链条同时与两个齿数相同的并列链轮啮合以实现两半联轴器联接的联轴器，特点是结构简单，采用标准件，工艺性好，制造容易，对安装精度要求不高，具有一定补偿能力，对环境适用范围广，但吸振和缓冲性能差，安全性也差，可用于连续运转的一般水平传动轴系。滑块联轴器是利用中间滑块在其两侧半联轴器端面的相应径向槽内滑动以实现两半联轴器联接的联轴器，特点是结构简单，径向尺寸较小，许用

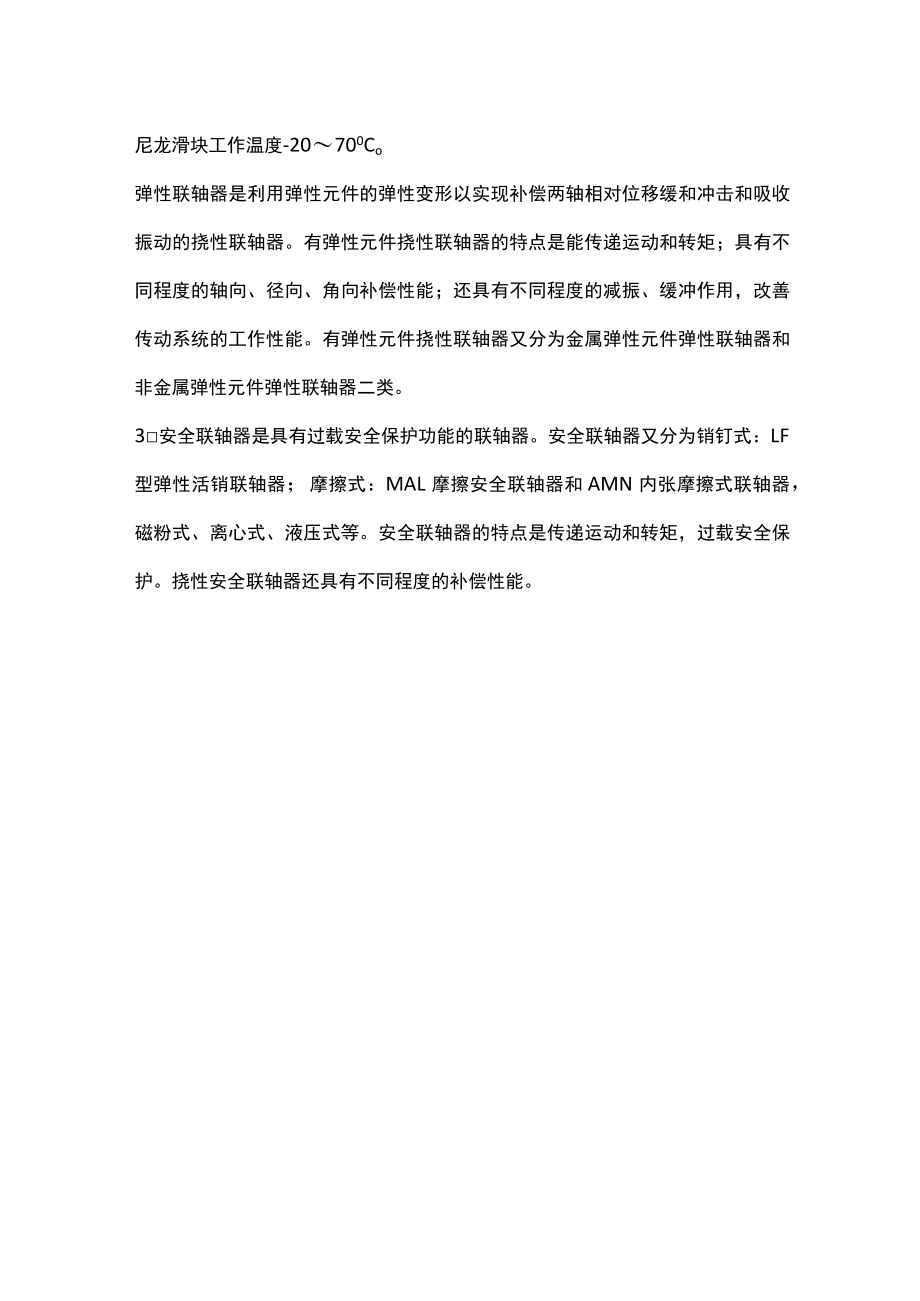

5、两轴径向位移较大，尼龙滑块还有一定减振缓冲作用，但对角位移较敏感，传动效率低，主要用于径向位移较大的两轴联接，尼龙滑块工作温度-20700Co弹性联轴器是利用弹性元件的弹性变形以实现补偿两轴相对位移缓和冲击和吸收振动的挠性联轴器。有弹性元件挠性联轴器的特点是能传递运动和转矩；具有不同程度的轴向、径向、角向补偿性能；还具有不同程度的减振、缓冲作用，改善传动系统的工作性能。有弹性元件挠性联轴器又分为金属弹性元件弹性联轴器和非金属弹性元件弹性联轴器二类。3安全联轴器是具有过载安全保护功能的联轴器。安全联轴器又分为销钉式：LF型弹性活销联轴器；摩擦式：MAL摩擦安全联轴器和AMN内张摩擦式联轴器，磁粉式、离心式、液压式等。安全联轴器的特点是传递运动和转矩，过载安全保护。挠性安全联轴器还具有不同程度的补偿性能。
