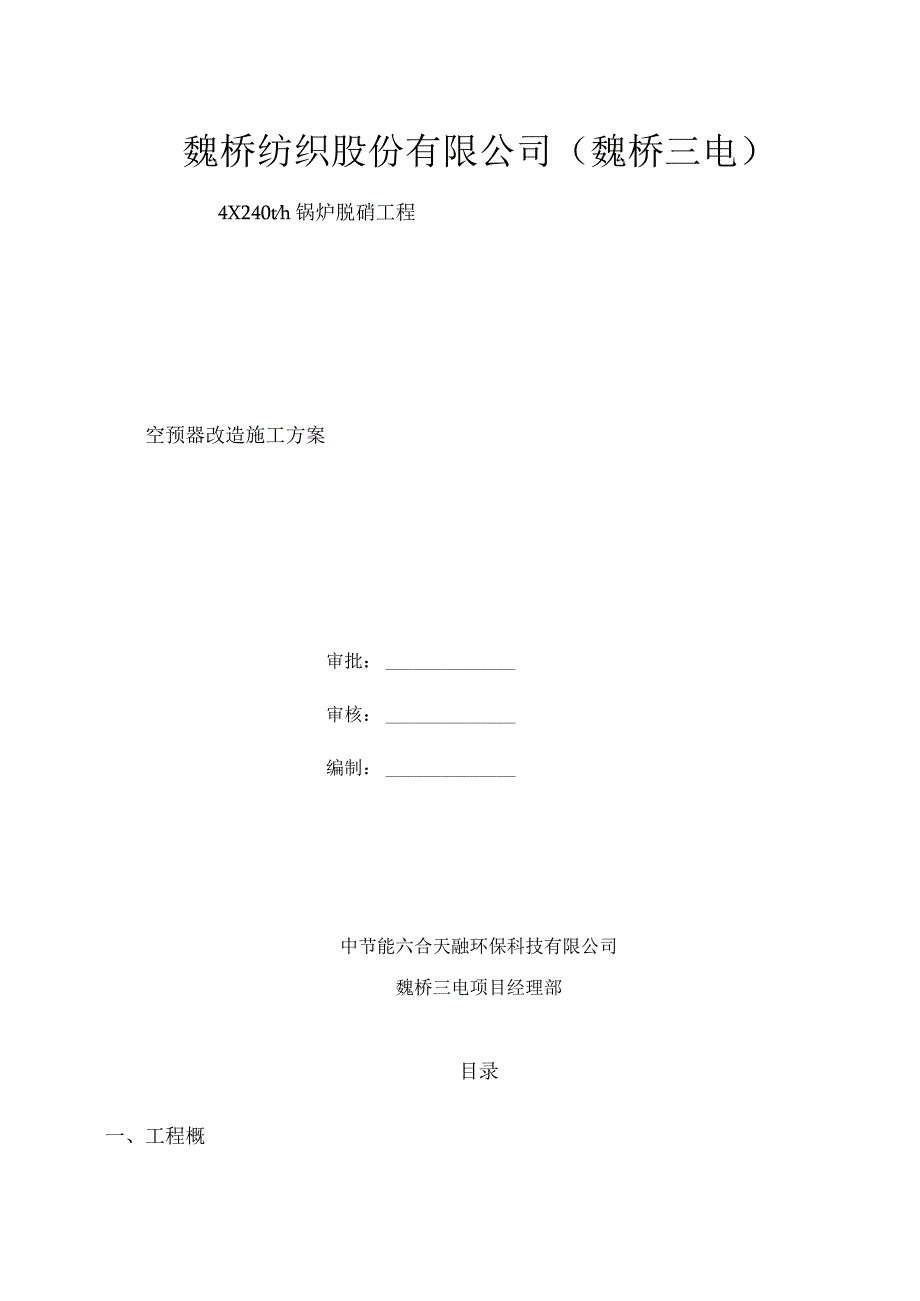

空预器安装施工方案...docx_第1页
第1页 / 共11页

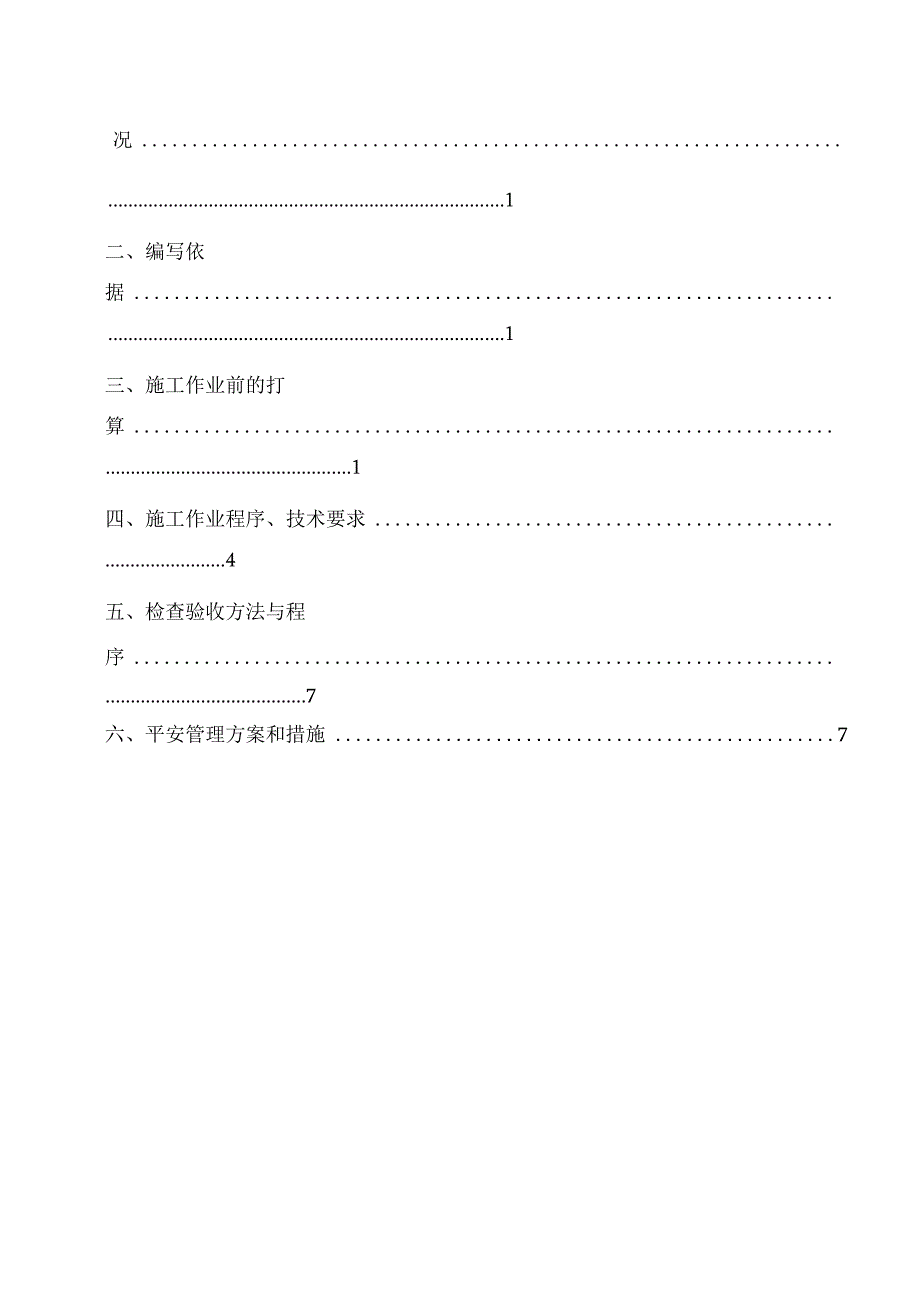

空预器安装施工方案...docx_第2页
第2页 / 共11页
空预器安装施工方案...docx_第3页
第3页 / 共11页
空预器安装施工方案...docx_第4页
第4页 / 共11页
空预器安装施工方案...docx_第5页
第5页 / 共11页
空预器安装施工方案...docx_第6页
第6页 / 共11页
空预器安装施工方案...docx_第7页
第7页 / 共11页
空预器安装施工方案...docx_第8页
第8页 / 共11页
空预器安装施工方案...docx_第9页
第9页 / 共11页
空预器安装施工方案...docx_第10页
第10页 / 共11页
亲,该文档总共11页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《空预器安装施工方案...docx》由会员分享,可在线阅读,更多相关《空预器安装施工方案...docx(11页珍藏版)》请在第壹文秘上搜索。

1、魏桥纺织股份有限公司(魏桥三电)4X240th锅炉脱硝工程空预器改造施工方案审批:审核:编制:中节能六合天融环保科技有限公司魏桥三电项目经理部目录一、工程概况1二、编写依据1三、施工作业前的打算1四、施工作业程序、技术要求4五、检查验收方法与程序7六、平安管理方案和措施7一、工程概况1.1概况1.1 工程项目名称:魏桥纺织股份有限公司热电厂4X240th锅炉脱硝工程安装。1.2 工程项目地址:山东省邹平县魏桥镇3工程范围:魏桥纺织股份有限公司热电厂4240th锅炉省煤器工程改造与空预器改造。本方案为5、6、7、8号空预器改造专项施工方案。1.4工程特点:本工程为改造工程,各机组脱硝系统均利用停

2、机检修时间,工期任务特别艰难,前期工程和电厂生产同步,对现场的防护工作点多面广,责任重大,需实行牢靠的平安防护和文明施工措施。二、编写依据2. 1DL/T5210.2-2009电力建设施工质量验收与评价规程(锅炉篇);2. 2DL5190.2-2012电力建设施工与验收技术规范(锅炉机组篇);1. 3电力建设平安工作规程(火力发电厂)2002版;2.4DL/T869-2012火力发电厂焊接技术规程;三、施工作业前的打算2. 1技术打算2.1 .1依据东方锅炉集团股份有限公司供应的图纸和国家规范要求,编制作业指导书。2.2 .2进行施工现场危急源和环境因素识别;制定防范措施。3.1.3组织施工班

3、组进行技术交底会,让施工人员熟识图纸与作业指导书,学习施工规范,驾驭施工工艺;3. 2作业人员3.2. 1作业人员配置序号工种数量1项目经理1人2生产经理1人3资料员1人4专职平安员1人5技术员1人6质检员1人7焊工23人8电工1人9安装工18人共计48人3.2.2人员分工同人员配置。3. 3材料、设备打算甲方供应的空预器设备已运至施工现场,并经过开箱检查验收,数量与设备型号与图纸相符。3.3. 2施工用辅材已备足,且质量符合规范要求。3.3.3氧气、乙烘供应足够,采纳瓶装供应,由焊接班组支配就位。3.4主要机具机具名称型号与规格单位数量作用汽车吊75TZs1箱体的吊装汽车吊25T1小件的吊装

4、叉车5T台1倒运箱体卷扬机3t台2千斤顶IOt个2设备找正链条葫芦IOt只4设备组合找正与短距离倒运链条葫芦5t只4设备组合找正与短距离倒运主要工具:角磨2台,线锤2个,水准仪1台,水平仪1台,钢卷尺(50米)1把,钢板尺(1米)1把,塞尺2把,活动扳手12、15各2把,套筒扳手1套,其他常用工具班组自备。3.5作业条件3.5.1力能供应施工现场有足够的照明,现场设置施工电源二级盘一只。氧气、乙怏采纳瓶装供应,能满意现场的安装须要。3.5.2场地施工场地用红白带隔离起来,挂警告标牌,禁止其他无关人员进入。3.5.3上道工序空预器设备到达现场,依据图纸和装箱清单,细致清点设备,对设备的规格与外观

5、进行全面检查,并用记号笔进行编号,应无缺件、损坏件和与图纸不符件;3.5.4工作环境考虑现场场地有限,设备堆放应有序,工器具不行顺手乱扔,施工现场干净、清洁。3.5.5平安防护设施和用品主要平安防护设施和用品配置序号名称规格型号单位数量备注1平安帽/只102平安带/根53平安网/米2504平安防护绳/米1005平安警示绳/米100隔离区域四、施工作业程序、技术要求4.1空预器的拆除锅炉空气预热器系统以锅炉中心线为中心,分为前后两部分,现场切割分解主要运用火焊切割。拆除前技术人员需熟识图纸与相关技术资料,并由技术人员依据图纸件号与时地做好标记。拆除采纳分层分段逐步拆除,详细操作如下:4.1.1空

6、气预热器箱体的拆除(1)锅炉空气预热器下箱体共有8件,前后各4件,每件重量为4.5T。中间箱体共8件,前后各4件,每件重量为9.7T。(2)由于箱体分为上中下,本次拆除中下箱体。在拆除之箱体之前,先把底部烟道部分保温拆掉,然后再用气割拆除下部烟道,切除烟道的详细尺寸依据能把下箱体拆除落下的尺寸而定。倒链固定在护板上并挂住下箱体的上部,然后用气割把密封焊全部割掉,这样就可以把下箱体拆除并移出。中间箱体的拆除,先拆除相应位置的保温,再将左右两侧的护板拆除,然后将倒链固定在中间箱体的上部钢架上并挂住中间箱体的上部,然后逐步把中间箱体脱出锅炉本体放在8米平台上。最终再用汽车吊吊至地面。4.2空预器安装

7、4.2.1作业程序4.2.2作业方法与步骤4.2.2.1设备检查1)管式空气预热在安装前应检查管箱外形尺寸,并应清除管子内外的尘土、锈片等杂物,检查管子和管板的焊接质量,必要时进行渗油试验检查其严密性;2)依据图纸对各管箱进行外型尺寸复查、编号,将箱体倒运至现场并用吊车吊放在相应的位置。4.2.2.2箱体安装箱体的安装分为I箱体和II箱体,先进性下箱体安装。将下箱体从拆除时的开口处,一节一节的用倒链拉上去。依据IIllll的依次先把左侧箱体安装完毕再将右侧箱体安装完毕,最终将开口复原。中间相提的安装与下箱体大致相同,从拆除的左右两侧护板处用倒链一节节的拖拽进去,拖拽的依次与拖拽下箱体相同。4.

8、3工艺质量限制措施1、设备外形尺寸检查要细致,符合规范要求。2、测量所用仪器、工具应经校验合格并有校验报告。3、构件之间的焊接,焊缝高度要符合图纸要求。4.4作业质量标准与检验要求4.4.1作业质量标准4.4.1.1以DL/T5210.2-2009电力建设施工质量验收与评价规程(锅炉篇)为主要验收标准,双方同时参照制造厂资料的相关内容作为验收标准。4.4.1.2密封件的安装质量要求;a.同一平面上,允许偏差2mm;b.以同一基准安装全部密封条,焊后改变在2mm;4.临时加固件、吊耳等割除后应打磨平整;4. 4.1.4安装中所需焊接件较多,焊接要求也不同,故焊接时严格按图纸与说明书要求焊接;5.

9、 4.1.5留意:假如厂家现场工代有特殊要求,则以说明书要求为检验标准;6. 4.L6全部测量工具,必需经计量单位鉴定合格,且在有效期内,方可运用。4.5检验要求4.5.1每一施工项目施工结束均须经过交接验收,上道工序未验收合格不得转入下道工序的施工。4.5.2交接验收各专业班组长或技术员参与,发觉问题时工地质检员、专工、主任参与分析,提出处理看法。4.5.2.3整体作业任务完成后,应与时提交验收,并办理验收签证。五、检查验收方法与程序依据国家法律、法规与规范要求,空预器验收可分为四级、五级验收,四级验收主要为施工队一分包单位一总包单位一监理单位,五级验收主要为施工队一分包单位一总包单位一监理

10、单位一建设单位。且依据项目划分表的要求与现场的施工状况,到了现场见证点和停工待检点等质量限制点的时候,施工单位会提前对监理单位或建设单位口头通知或书面通知。六、平安管理方案和措施6.1预防1)细致贯彻“平安第一,预防为主、综合治理”的平安方针,严格执行国家有关平安生产的方针、政策、法令、法规与行业规程、规范和公司各项平安管理制度。2)努力提高平安健康、环境管理水平,对事故进行预料预控,建立落实以第一平安责任人为核心的各级平安生产责任制,全面推行自下而上的“杜绝违章,歼灭事故”承诺制。3)全部参与施工人员必需有类似大板梁安装工作阅历并经过三级平安教化,起重工、操作工、电焊工等特殊工种,必需经过专

11、业技术培训,考试合格后,持证上岗,严禁跨工种施工;全部高处作业人员开工前都必需进行体格检查,经医生鉴定患有不宜登高作业病症的人员不得进行高处作业。操作工在操作时要集中精力,严禁误操作,起重作业必需统一、专人指挥,信号明。4)本项目属重大作业项目,开工前必需由项目总工主持、组织技术交底会议,使施工人员了解施工内容、方案和平安留意事项,明确各工种岗位职责,并在安装中严格执行;特殊吊装作业必需办理施工票,明确吊装负责人,施工监护人,并经平安部门批准;班组施工人员每天必需进行站班会,“三查”“三交”、得到切实落实执行。5)人员进入施工现场必需戴好平安帽,高处作业必需系好平安带,平安带应挂在垂直上方牢靠

12、的地方,并应配备工具袋,全部工具必需系有保险绳,严禁乱抛工具,防止高空落物,施工中必需严格遵守有关平安文明施工规定,全部的平安防护设施配备到位。6)全部起重用工、器具在运用前,必需进行全面检查,确认完好无损后方可运用,严禁超负荷运用,运用链条葫芦时,起重链不得打扭,严禁用链条葫芦干脆绑扎被起吊物。7)吊装现场应设置作业隔离区,用红白栏杆和红白带进行警戒、隔离并支配专人监护,非作业人员严禁进入作业区,吊物和起重臂下严禁站人或行人通过。8)焊缝高度符合有关规程、规范的要求,点焊的构件不准受力起吊。9)起吊钢丝绳在吊物棱角处要垫物爱护,严禁无爱护吊装。10)现场须要用电时,必需由电维护电工负责接线,

13、并有专人监护;夜间施工照明足够。现场配电箱应加锁,明显部位应设标示。标示要清晰、对应、正确。11)严格遵守公司平安生产十大纪律;严禁酒后上班;施工现场严禁吸烟。12)从事安装(测量、焊接等)人员,带好速差平安带,搭好软爬梯或水平绳,并穿软底鞋。13)当工作地点风力达到5级时,不得进行受风面积大的起吊作业;当风力达到6级与6级以上时,应停止作业。14)平安检查警示牌、警示标语要布置到炉架各层醒目的位置。15)电火焊作业时要有应做好隔离措施并支配专人监护,作业面应配置足够的消防器材;16)吊装过程中,专业要配备两名专职平安员对作业全过程进行平安监督;6. 2高处坠落事故1)转移、抢救受伤人员。首先

14、发觉者视伤者伤情进行简洁处理和把伤者转移到平安地点,同时快速报告应急响应的最高管理机构,爱护好事故现场。2)医务人员抢救(合作医院)。医务人员接到报告后必需马上赶到事故现场,首先进行急救处理,然后依据详细状况,确定进一步抢救治疗方案。3)伤员送走后,平安科做好现场爱护,调查事故发生时间、地点、缘由、单位、人员状况等基本状况,对事故现场做好拍摄等工作。4)任何人员有权干脆与合作医院联系抢救。7. 3火灾事故D火灾初起阶段:火灾事故发生部位作业人员,应快速切断与火灾区域相关的电源,并通知电维护人员与时切断整个接近区域电源,实行有效措施自救;专(兼)职消防员实行有效措施扑救。2)火灾扩散阶段:现场指挥人员依据灾情,可向当地消防部门发出恳求支援信息,并支配接应;服务组组长马上组织力气,对火源地四周进行隔离,快速转移重要物资并组织员工快速有序地疏散到平安地带;救援组组长与时组织医务人员做好抢救伤员打算,保持绿色救援通道畅通;各单位(部门),在应急状况下抢救重要物资和资料时,应指定专人负责管理,确保疏散有序,转移快速。7.4 平安限制措施与留意事项1)起重工器具在运用前应进行正确检查,并依据物件重量选取匹配的起重工具,严禁运用不合格的工具。起吊物绑挂坚固;吊钩悬挂点应在吊物重心的垂直线上,吊钩钢丝绳应保持垂直;落钩时应防止由于吊物局
