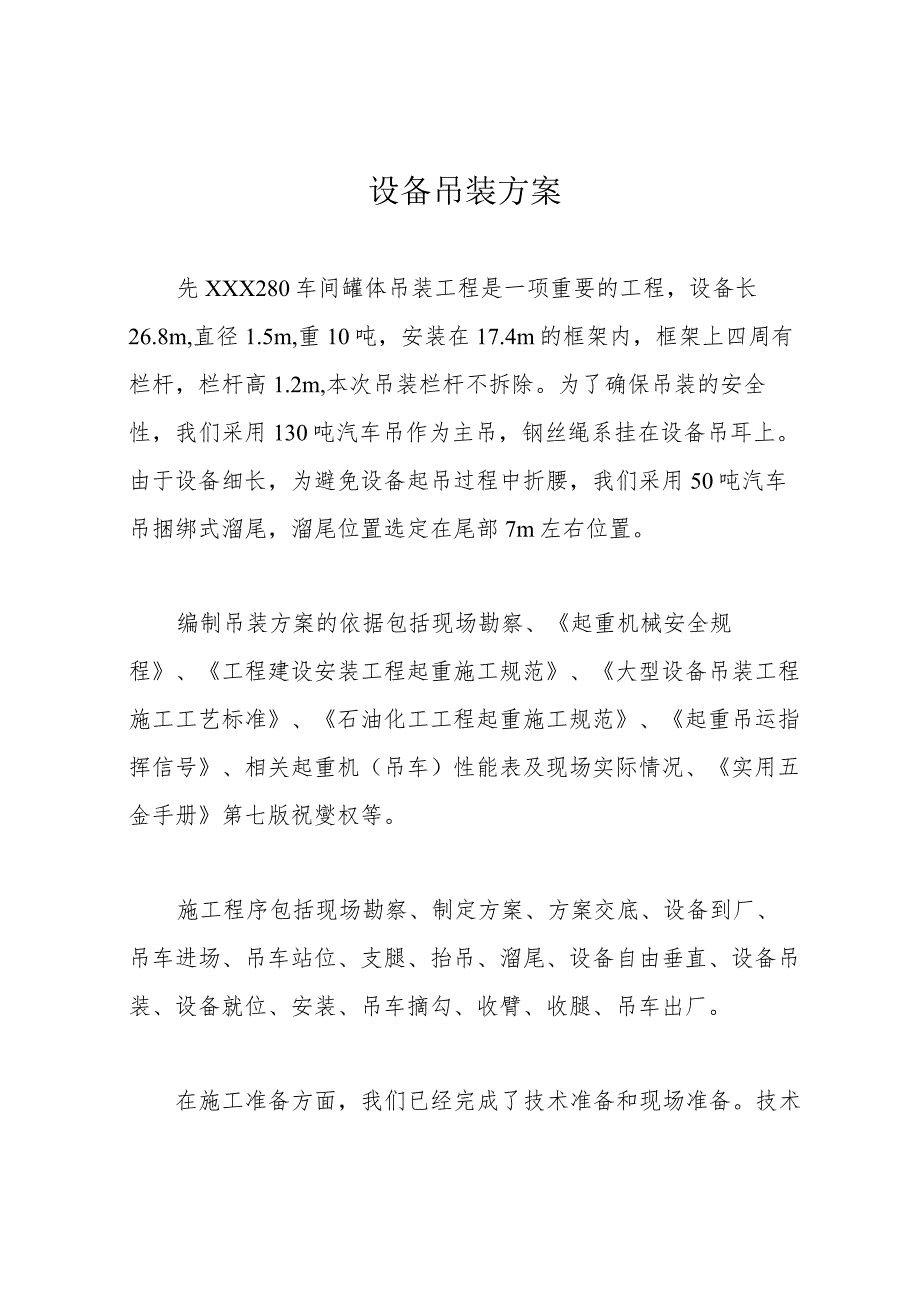

1、设备吊装方案先XXX280车间罐体吊装工程是一项重要的工程，设备长26.8m,直径1.5m,重10吨，安装在17.4m的框架内，框架上四周有栏杆，栏杆高1.2m,本次吊装栏杆不拆除。为了确保吊装的安全性，我们采用130吨汽车吊作为主吊，钢丝绳系挂在设备吊耳上。由于设备细长，为避免设备起吊过程中折腰，我们采用50吨汽车吊捆绑式溜尾，溜尾位置选定在尾部7m左右位置。编制吊装方案的依据包括现场勘察、起重机械安全规程、工程建设安装工程起重施工规范、大型设备吊装工程施工工艺标准、石油化工工程起重施工规范、起重吊运指挥信号、相关起重机（吊车）性能表及现场实际情况、实用五金手册第七版祝燮权等。施工程序包括现

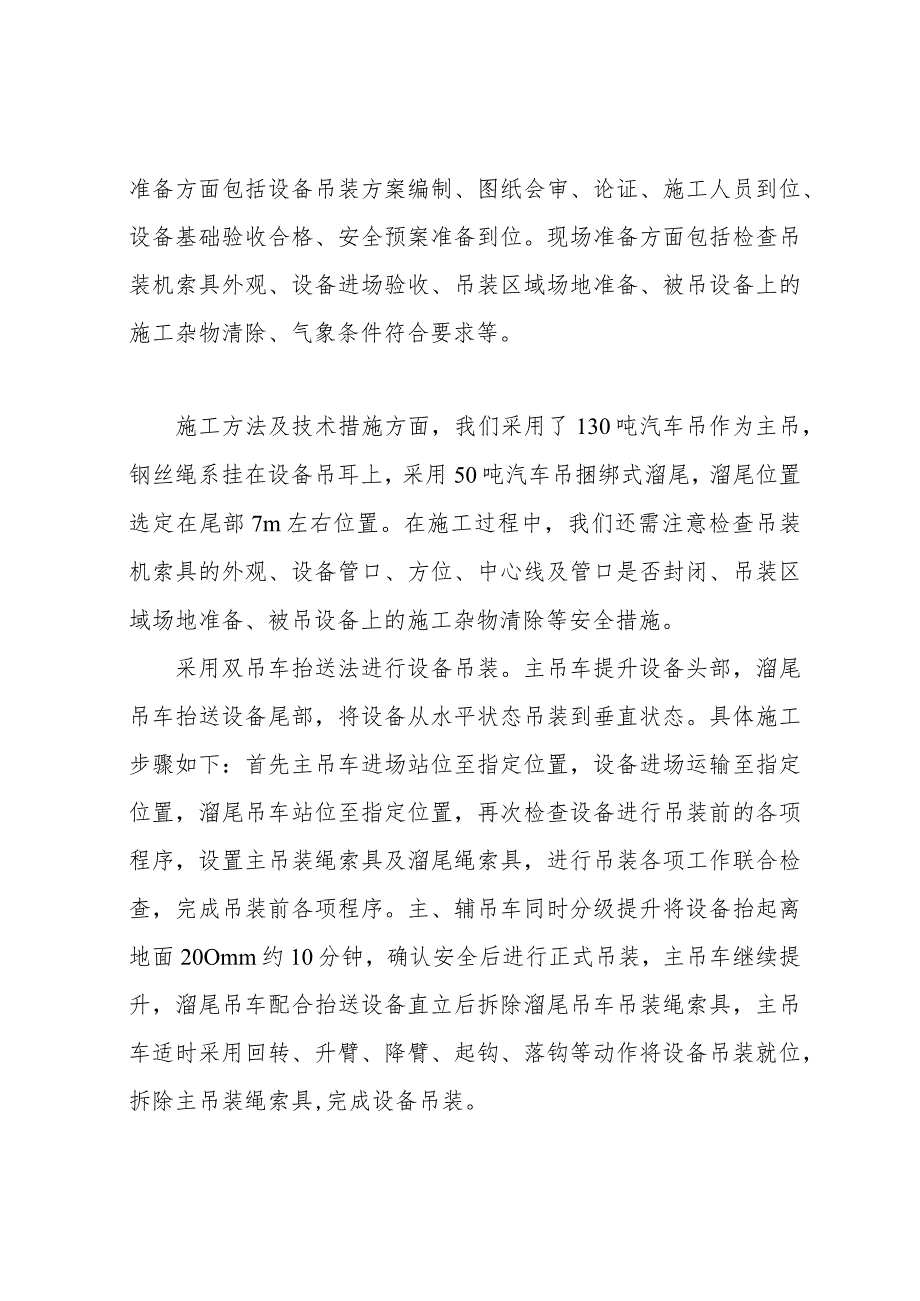

2、场勘察、制定方案、方案交底、设备到厂、吊车进场、吊车站位、支腿、抬吊、溜尾、设备自由垂直、设备吊装、设备就位、安装、吊车摘勾、收臂、收腿、吊车出厂。在施工准备方面，我们已经完成了技术准备和现场准备。技术准备方面包括设备吊装方案编制、图纸会审、论证、施工人员到位、设备基础验收合格、安全预案准备到位。现场准备方面包括检查吊装机索具外观、设备进场验收、吊装区域场地准备、被吊设备上的施工杂物清除、气象条件符合要求等。施工方法及技术措施方面，我们采用了130吨汽车吊作为主吊，钢丝绳系挂在设备吊耳上，采用50吨汽车吊捆绑式溜尾，溜尾位置选定在尾部7m左右位置。在施工过程中，我们还需注意检查吊装机索具的外观
3、、设备管口、方位、中心线及管口是否封闭、吊装区域场地准备、被吊设备上的施工杂物清除等安全措施。采用双吊车抬送法进行设备吊装。主吊车提升设备头部，溜尾吊车抬送设备尾部，将设备从水平状态吊装到垂直状态。具体施工步骤如下：首先主吊车进场站位至指定位置，设备进场运输至指定位置，溜尾吊车站位至指定位置，再次检查设备进行吊装前的各项程序，设置主吊装绳索具及溜尾绳索具，进行吊装各项工作联合检查，完成吊装前各项程序。主、辅吊车同时分级提升将设备抬起离地面20Omm约10分钟，确认安全后进行正式吊装，主吊车继续提升，溜尾吊车配合抬送设备直立后拆除溜尾吊车吊装绳索具，主吊车适时采用回转、升臂、降臂、起钩、落钩等动

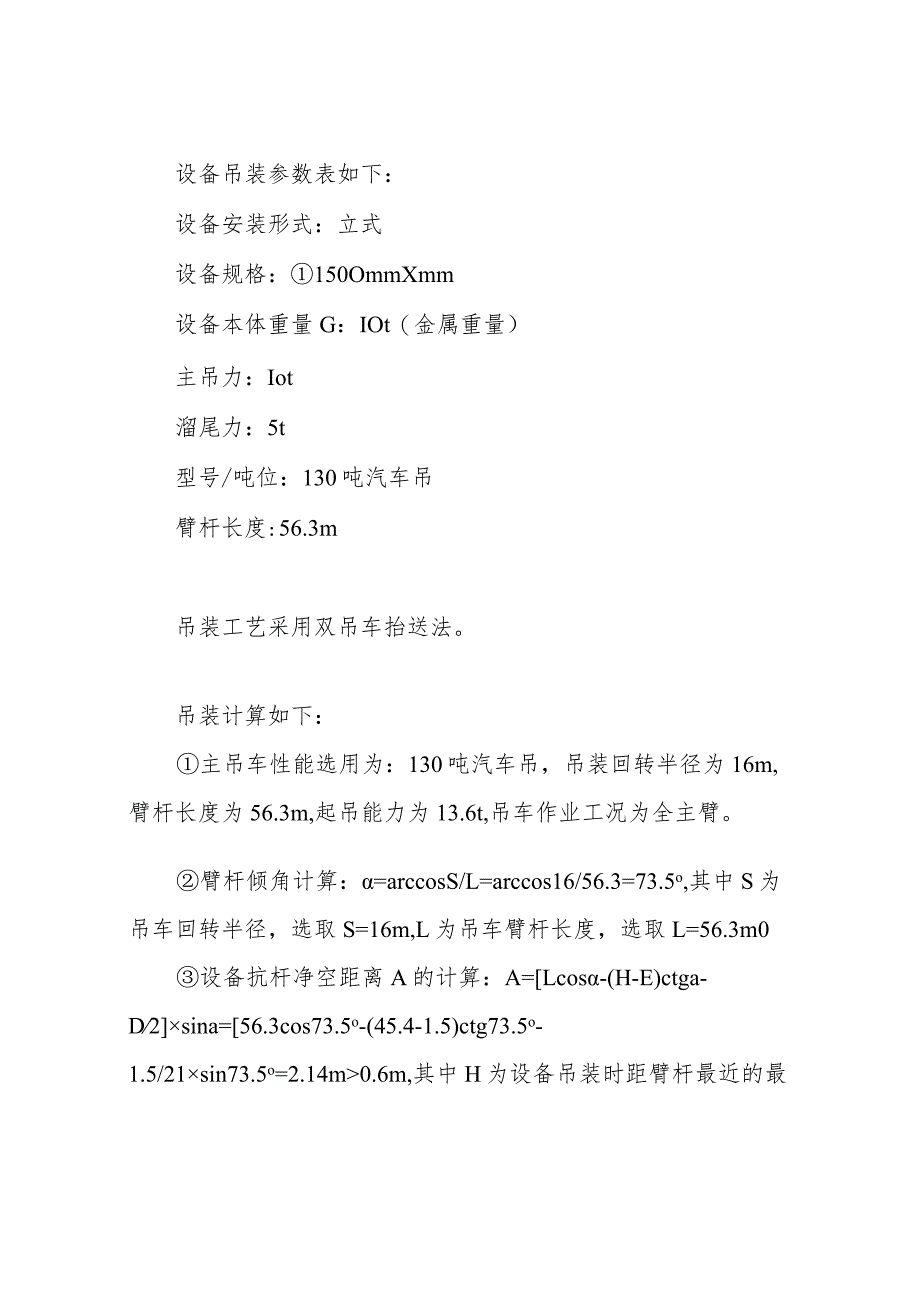

4、作将设备吊装就位，拆除主吊装绳索具,完成设备吊装。设备吊装参数表如下：设备安装形式：立式设备规格：150OmmXmm设备本体重量G：IOt（金属重量）主吊力：Iot溜尾力：5t型号/吨位：130吨汽车吊臂杆长度:56.3m吊装工艺采用双吊车抬送法。吊装计算如下：主吊车性能选用为：130吨汽车吊，吊装回转半径为16m,臂杆长度为56.3m,起吊能力为13.6t,吊车作业工况为全主臂。臂杆倾角计算：=arccosS/L=arccos16/56.3=73.5o,其中S为吊车回转半径，选取S=16m,L为吊车臂杆长度，选取L=56.3m0设备抗杆净空距离A的计算：A=Lcos-(H-E)ctga-D2
5、sina=56.3cos73.5o-(45.4-1.5)ctg73.5o-1.5/21sin73.5o=2.14m0.6m,其中H为设备吊装时距臂杆最近的最高点b至地面的高度，选取H=45.4m,E为臂杆底较至地面的高度，选取E=L5m,D为设备直径，选取D=1.5m0吊车臂杆宽度为0.8m,安全距离为0.2m,故设备抗杆净空距离A应大于0.82+0.2=0.6mo设备吊装总荷重:P=PQ+PF=10t+1.5t=11.5t,其中PQ为设备本体重量，选取PQ=IOt,PF为设备吊装吊索及平衡梁的附加重量，选取PF=1.5t主吊车吊装能力选用校核，所选吊车性能能满足吊装需求。以上计算说明所选的吊
6、车性能能满足吊装需求。根据计算,K吊装总荷重/起吊能力=LI*lL5t136t=93.01%4m（汽车吊的吊钩允许高度4m）,主吊车满足吊装性能要求。针对钢丝绳的受力分析及强度校核，单侧钢丝绳受力P1=P2sin60=102sin60o=5.81o选用单侧1根、单股破断力为P破=386KN=38.6吨的67+IWR-187024的钢芯钢丝绳。因此，钢丝绳的安全系数为n=P破/Pl=38.6/5.8=6.6556,选用的钢丝绳能够满足吊装要求，安全。针对施工进度计划，计划吊装准备时间、作业时间为1天完成。针对安全技术措施，起重工机具在使用前应进行正确检查,并根据物件重量选取匹配的起重工具，严禁使
7、用不合格的工具。起吊物应绑挂牢固，吊钩悬挂点应在吊物重心的垂直线上，吊钩钢丝绳应保持垂直。落钩时应防止由于吊物局部着地而引起吊绳偏斜，吊物未固定时严禁松钩。应检查起重机械的制动、限位、联锁以及保护等安全装置；起重机在作业中如出现故障或不正常现象时，应采取措施放下重物，停止运转后进行检修,严禁在运转中进行调整或检修；严禁无证操作特种机械。起重作业前和作业中，应对周边环境进行观察，如有影响起重作业的物件应在消除后再作业，对吊装作业范围内无关的人员应清除出场。吊装作业必须统一指挥，特种作业人员必须持证上岗。针对安全应急预案，其目的是针对吊装可能存在的重大事故或紧急情况，做出应急准备与响应，最大限度地
8、减少事故带来的损失。应急小组的组长、副组长和组员应明确各自的职责。危险等级为2级，为了避免此类事故的发生，应该采取以下措施：使用符合标准的吊装绳索具，按照规定的工作负荷和安全系数进行吊装作业，并进行定期检查和维护。7.562吊车倾覆危险等级为2级，为了避免此类事故的发生，应该采取以下措施：在吊装前对吊车进行检查和维护，保证吊车的稳定性，同时在吊装过程中严格控制吊车的角度和速度。756.3物体打击危险等级为2级，为了避免此类事故的发生，应该采取以下措施：在吊装前对吊装物体进行检查和维护,保证其结构的完整性和稳定性，同时在吊装过程中严格控制吊装物体的角度和速度。756.4高处坠落危险等级为2级，为
9、了避免此类事故的发生，应该采取以下措施：在高处作业前，应对作业场所进行检查和维护，保证其安全性，同时在作业过程中采取必要的防护措施，如佩戴安全带等。757总结在施工过程中，应急预案是保障施工安全的重要手段之一。组织技术、保卫、安全职能人员编制应急预案，安排演练及实施，对现场作业每个环节的安全措施分项检查，落实。同时，应急信息传递流程图及电话号码也是必不可少的，应急小组组长应该及时通知业主、监理并组织全面抢救或撤离。为了避免吊装、倾覆、打击和坠落等重大事故和紧急情况的发生，应该采取相应的措施，如使用符合标准的吊装绳索具、对吊车、吊装物体和作业场所进行检查和维护等。只有这样，才能保证施工的安全和顺
10、利进行。事故的性质与后果：由于高处作业时未使用安全带或安全网，或者安全带或安全网未正确使用，导致人员从高处坠落，造成人员发生个体或群体轻伤、重伤、死亡。75641高处作业前，必须进行安全技术交底，明确安全操作流程和注意事项，严格遵守作业规程和操作规范。75642高处作业人员必须佩戴安全带或使用安全网，并正确使用，严禁擅自解除安全带或安全网。75643对于高处作业的场所，应设置防护栏杆或者安全网，确保人员的安全。756.4.4如果需要在高处作业，必须进行严格的安全防范措施，如使用吊篮、悬挂脚手架等。75645发生高处坠落事故时，应立即报告上级领导，并迅速进行急救和送医治疗。75646各级管理者在
11、接到报告后各自进入位置，按应急小组组长指令和应急预案职责、程序开展各种急救工作，组织抢险。操作中可能发生坠落等事故，导致个体和群体轻伤、重伤或死亡。如果发现有人坠落，应立即将其移出危险区域并进行急救，同时迅速报告上级领导并联系120报警或办公室车辆送伤员去医院。各级管理者应按照应急预案职责和程序，组织抢险并用绳子或栏杆进行区域维护，并悬挂“禁止入内”警示牌。应急物资包括急救药品、急救车、绳索、50t汽车吊、电话、对讲机、手持电动喇叭、应急灯和手电筒。在事故发生后，应及时采取措施控制和消灭事故，并保护好事故现场。如果有人员受伤，应及时送往指定医院并通知家属做好接待和安抚工作。同时要向总包公司、地
12、方政府相关部门报告，并组织成立事故调查小组分析事故原因。教育全体员工吸取教训，以防止同类事故再次发生。吊装施工过程中，必须保证安全保证体系正常运转，参加施工的人员应熟悉起吊方法及本工程内容，并按照要求进行施工和遵守起重安全规程及起重机操作规程。在整个吊装过程中，应有统一的指挥信号，参加施工的全体人员必须熟悉此信号，以便各操作岗位协调动作。在吊装过程中，应遵守现场秩序，服从命令听从指挥，不得擅自离开工作岗位。吊装时，整个现场由总指挥调配，各岗位指挥应正确执行总指挥的命令，做到传递信号迅速、准确，并对自己岗位的范围内负有责任。吊钩偏角不应大于3。，禁止用吊车在地面上直接拖拉设备。768在进行登高作
13、业时，必须通过身体检查并佩戴安全带。工具应该用保险绳拴好，严禁扔掷物品。769在吊装过程中，人员在结构XXX走时，需要设置生命线和安全通道等临时安全措施。7.6.10 施工人员必须戴上安全帽。7.6.11 带电的电焊把线和电线需要与钢丝绳保持一定距离,严禁接触。钢丝绳在与金属构件锐角、建筑物尖角接触时，应加垫保护，以防损伤。7612在进行设备吊装工作前，应了解天气情况，并在雨雪天、夜间和六级风以上的情况下禁止进行上述工作。7613在吊装前，需要组织有关部门进行全面检查，包括施工和索具的配置与方案是否一致、施工现场是否符合操作要求、待吊装的设备是否符合吊装要求等。7614经检查确认无误后，方可下
14、达起吊命令。在正式吊装前应进行试吊，检查各部受力情况，如一切正常，才能进行正式吊装。7615在吊装过程中，不得在起吊重物下或受力索具附近停留或通过。施工现场应设有专区派员警戒，非本工程施工人员严禁进入。吊装结束后，要及时通知安全部拆除栏杆、盖板、安全网、警示标志等，并恢复原状。7616在吊装过程中，如因故中断，必须及时采取措施进行处理，不得使重物长时间呈悬空状态。7.6.17 一旦起吊施工发生事故时，应严格保护现场秩序，并做好记录以便分析原因。7.6.21.1起重吊装的指挥协调工作需要施工人员坚守岗位,并根据指挥者的命令进行工作。指挥者应该清楚地向所有工作人员传达信号，明确每个人的职责。哨声必
