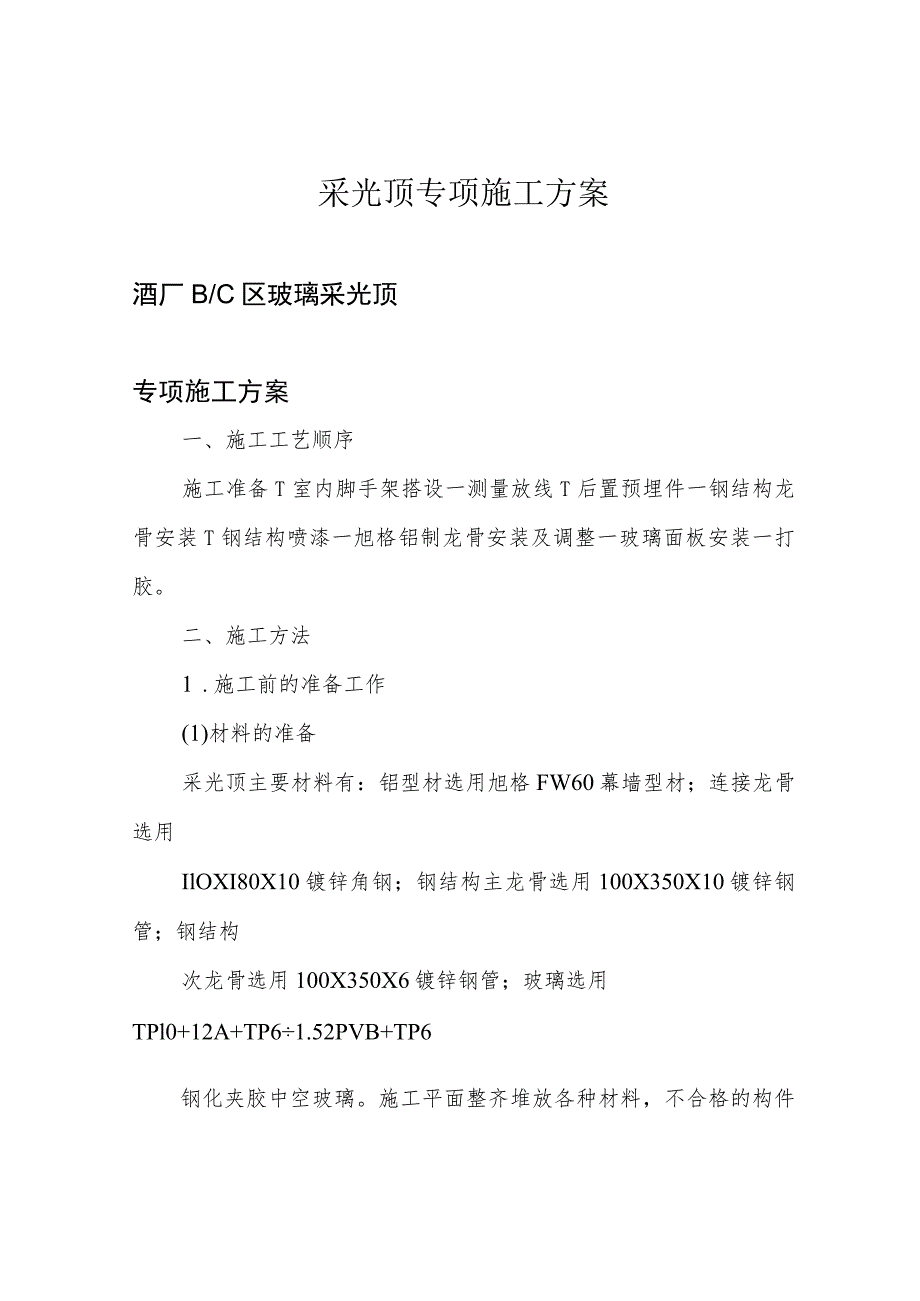

1、采光顶专项施工方案酒厂B/C区玻璃采光顶专项施工方案一、施工工艺顺序施工准备T室内脚手架搭设一测量放线T后置预埋件一钢结构龙骨安装T钢结构喷漆一旭格铝制龙骨安装及调整一玻璃面板安装一打胶。二、施工方法1 .施工前的准备工作(1)材料的准备采光顶主要材料有：铝型材选用旭格FW60幕墙型材；连接龙骨选用IlOXI80X10镀锌角钢；钢结构主龙骨选用100X350X10镀锌钢管；钢结构次龙骨选用100X350X6镀锌钢管；玻璃选用TPl0+12A+TP61.52PVB+TP6钢化夹胶中空玻璃。施工平面整齐堆放各种材料，不合格的构件应及时予以更换。钢结构在装卸、运输、堆放、吊装过程，采取必要的保护措施

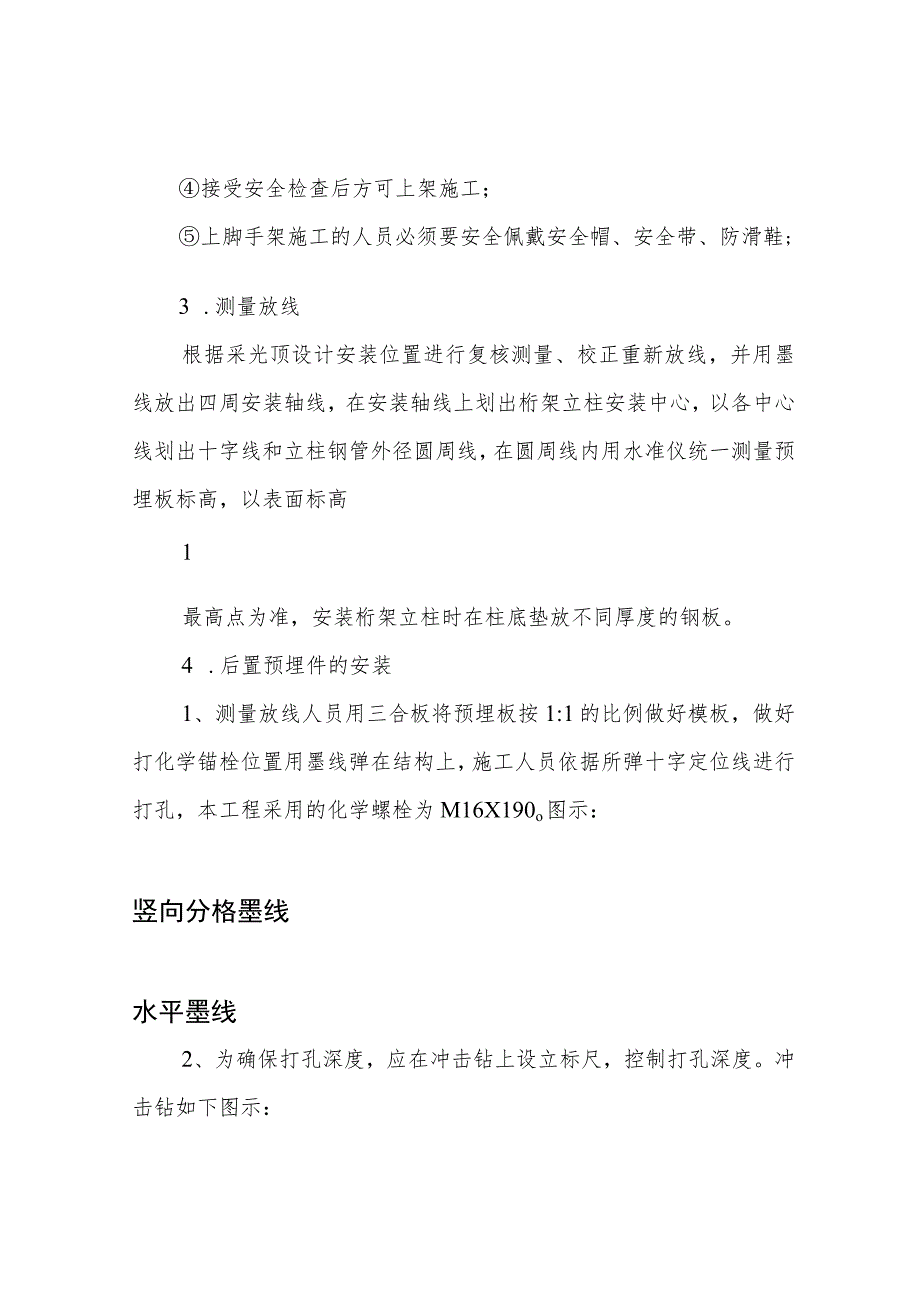

2、，防止变形。钢结构运送到安装现场，按安装顺序依次摆放。(2)技术准备熟悉施工图纸，了解结构形式，踏勘安装现场，落实现场运输吊装就位方法，制定好确实可行的高空作业安装的技术措施。(3)施工机械设施的安排、架设、安装与调试玻璃采光顶的施工精度要求比较高，所有机械设备必须经过调试、校准后方可投入使用。施工中发现问题，应随时进行调整。铺设好电源电缆、电焊机的控制箱。2 .室内脚手架的搭设在钢结构吊装之前，搭设室内脚手架以方便前期测量放线；脚手架搭设要牢固可靠；脚手板满铺，并在端部要有木方连接固定；接受安全检查后方可上架施工；上脚手架施工的人员必须要安全佩戴安全帽、安全带、防滑鞋;3 .测量放线根据采光
3、顶设计安装位置进行复核测量、校正重新放线，并用墨线放出四周安装轴线，在安装轴线上划出桁架立柱安装中心，以各中心线划出十字线和立柱钢管外径圆周线，在圆周线内用水准仪统一测量预埋板标高，以表面标高1最高点为准，安装桁架立柱时在柱底垫放不同厚度的钢板。4 .后置预埋件的安装1、测量放线人员用三合板将预埋板按1:1的比例做好模板，做好打化学锚栓位置用墨线弹在结构上，施工人员依据所弹十字定位线进行打孔，本工程采用的化学螺栓为M16X190o图示：竖向分格墨线水平墨线2、为确保打孔深度，应在冲击钻上设立标尺，控制打孔深度。冲击钻如下图示：深度标尺3、打孔深度及打孔直径依据下表进行，混凝土配孔直径（适应AS
4、Q混凝土强度为C25-C60）螺杆直径（mm）钻孔直径（mm）钻孔深度（mm）安全剪力（KN）安全拉力（KN）161812528.934.6注：1、由于同一种直径的螺杆长度并不相同，故钻孔深度仅供参考；2、安全剪力和安全拉力是根据不同混凝土强度等级而测定的。4、在混凝土上打孔后，应吹去孔内的灰尘，保持孔内清洁，项目质量员应跟踪监督检查。5、打完孔后，将玻璃管药剂放入孔中，再将锚栓进行安装。放入螺杆后高速进行搅拌（手枪钻转速为750转/秒），待洞口有少量混合物外露后即可停止。深度标尺6、打孔后各项数据要求，化学锚栓深度一定要达到标准,严禁将锚栓长度割短，化学锚栓与混凝土面应尽量成90角，即垂直于
5、混凝土面。图示：3垂直度7、当化学螺栓施工完毕后，不能立即进行下一步施工，而必须等到螺栓里的化学药剂反应、凝固完成后方可开始下步施工。具体时间见下表示：化学反应时间温度（）-51010-20240凝胶时间（分）6030208硬化时间（分）30060308、当化学螺栓里的化学药剂反应、凝固完成后，用螺母把工厂内加工好的钢板固定到结构上，以便进行下一步施工。4.钢结构吊装(1)现场拼装焊接根据施工图纸，制作针对本工程的焊接专用钢平台，所有钢结构拼装焊接应在现场进行。拼装时，先将各钢构件点焊连接，待整体尺寸校核无误后，再分段施焊，施焊时应注意顺序，减少焊接变形及焊接应力。见图：钢结构在拼装和焊接时应
6、严把质量关，本采光顶属于结构主体的外维护结构，钢结构的焊缝均按三级焊缝进行设计的，需按照三级焊缝要求，控制焊接偏差必须符合要求。4(2)吊装就位根据施工现场酒厂B/C区具体情况，按照施工节点图，将边龙骨钢构用25吨吊按照从B区到C区顺序吊装就位，经调整合格后，进行钢管焊接固定。具体步骤如下：在桁架吊装前焊接好主耳板，吊装钢丝绳捆绑在桁架两根立柱顶端以下绳，控制钢结构在起吊过程和高空时的摆动。当钢结构起吊至快垂直离地面时收紧拖拉绳，缓慢放松,控制其摆动，此时安装人员上前扶持钢管，待离地面后找正安装点安装就位，并在立柱周围点焊限位板。吊点不放，高空安装人员扶持钢管通过经纬仪或磁力线锤在互为90。的
7、方向，检测调整钢管的垂直度（在主管上检测），直至其满足设计或规范要求，此时连接固定钢管顶部，经再次检测安装位置和钢管垂直度合格后，点焊连接耳板于埋件上，然后将钢管底部和上部与埋件焊接。钢构和墙体连接节点如下图:55、钢结构喷漆吊装好后杆件或构件喷漆前，应进行打磨找平处理。钢结构要再次进行喷漆处理（氟碳漆）。喷漆前用角磨枪配钢丝刷等工具除去电焊缝、机械损坏等锈蚀，然后用溶剂彻底清洁，对水分、尘埃等用抹布、铁砂纸或钢丝刷进行清理。6、铝制龙骨安装及调整将立柱与连接件固定连接，然后连接件再与已安装钢管龙骨连接，并进行调整和固定，保证安装的尺寸误差和连接件的牢固程度，立柱一般是竖向构件，立柱安装的准确
8、和质量，影响整个采光顶的安装质量，是采光顶安装施工的关键之一；横梁安装，横梁一般为水平构件，是分段在立柱中嵌入连接，并应安装牢固，其接缝严密；7、玻璃安装及调整玻璃安装前对其表面擦拭干净，安装时玻璃应按照玻璃分格对应的玻璃编号进行安装，安装质量要符合下表：6采光顶玻璃面板安装质量允许偏差序号345项目相邻两玻璃面接缝高低差横向缝直线度竖向缝直线度拼缝宽度(与设计值比)采光顶平面度允许偏差(mm)1.033+1.53检查方法用深度尺3m靠尺、钢板尺3m靠尺、钢板尺用卡尺3m靠尺、钢板尺铝龙骨连接节点如下图：8.打胶(1)在玻璃安装调整结束后进行打胶使玻璃的缝隙密封。(2)打胶顺序是先上后下，先竖向后横向。(3)打胶过程应注意事项：先清洗玻璃，特别是玻璃边部与胶连接处的污迹要清洗擦干，在贴美纹纸后要24小时之内打胶并及时处理,打好的胶不得有外溢,毛刺等现象；打胶时采用双人里外同步对打的方法，保证胶缝填实；在刮胶过程中必须保正横向和纵向交缝的接口处平滑,如有凸起必须在胶表面硫化前修整好，保证在胶缝处排水通畅；在隔日打胶时，胶缝连接处先清洗已打好的胶头，切除园弧头部以保正两次打胶的连接紧密；如在自检中发现有局部打胶缺陷（如气泡、空心、断缝、表面严重裂纹），必须将该部分切除清理后再进行补胶。
