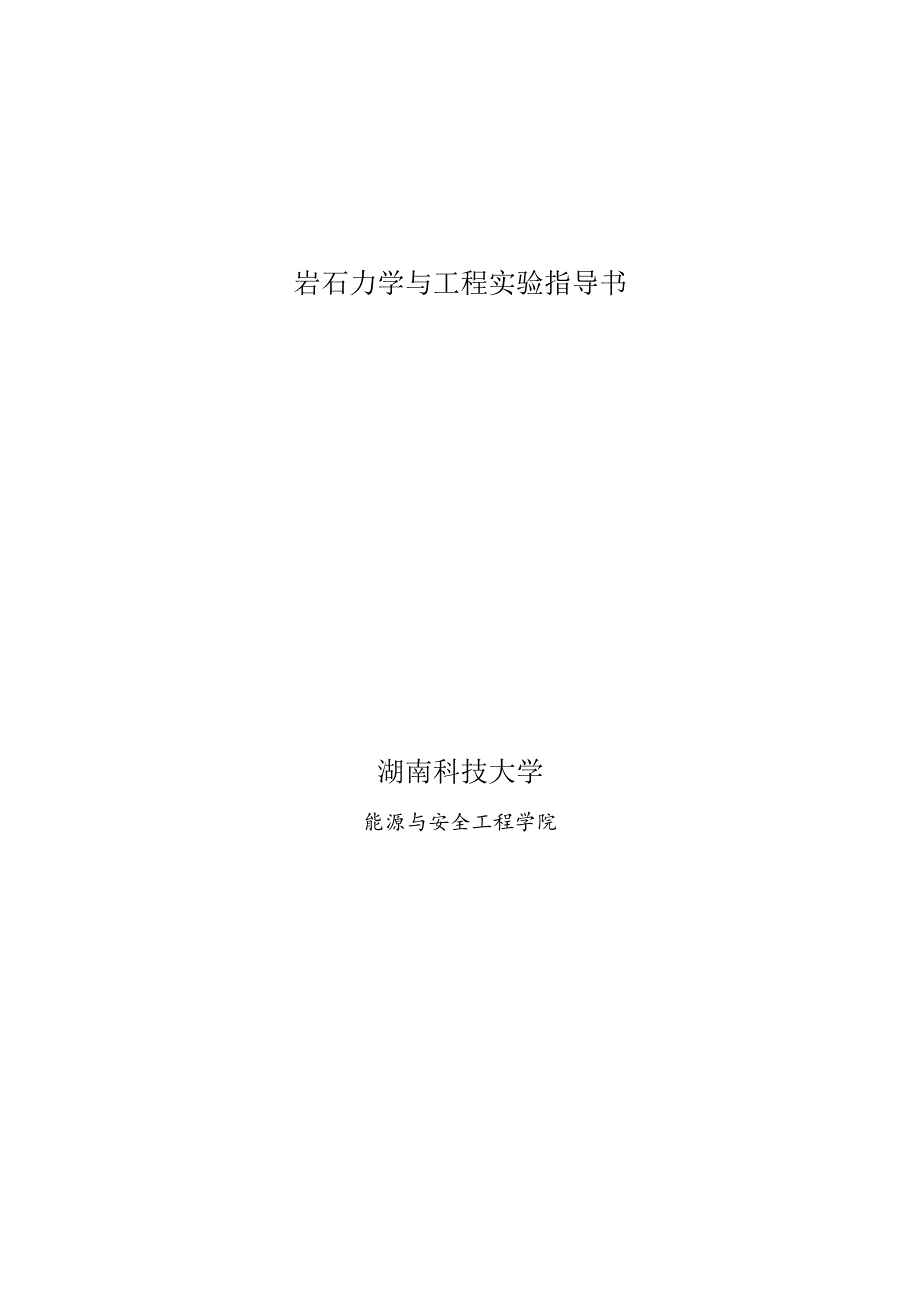

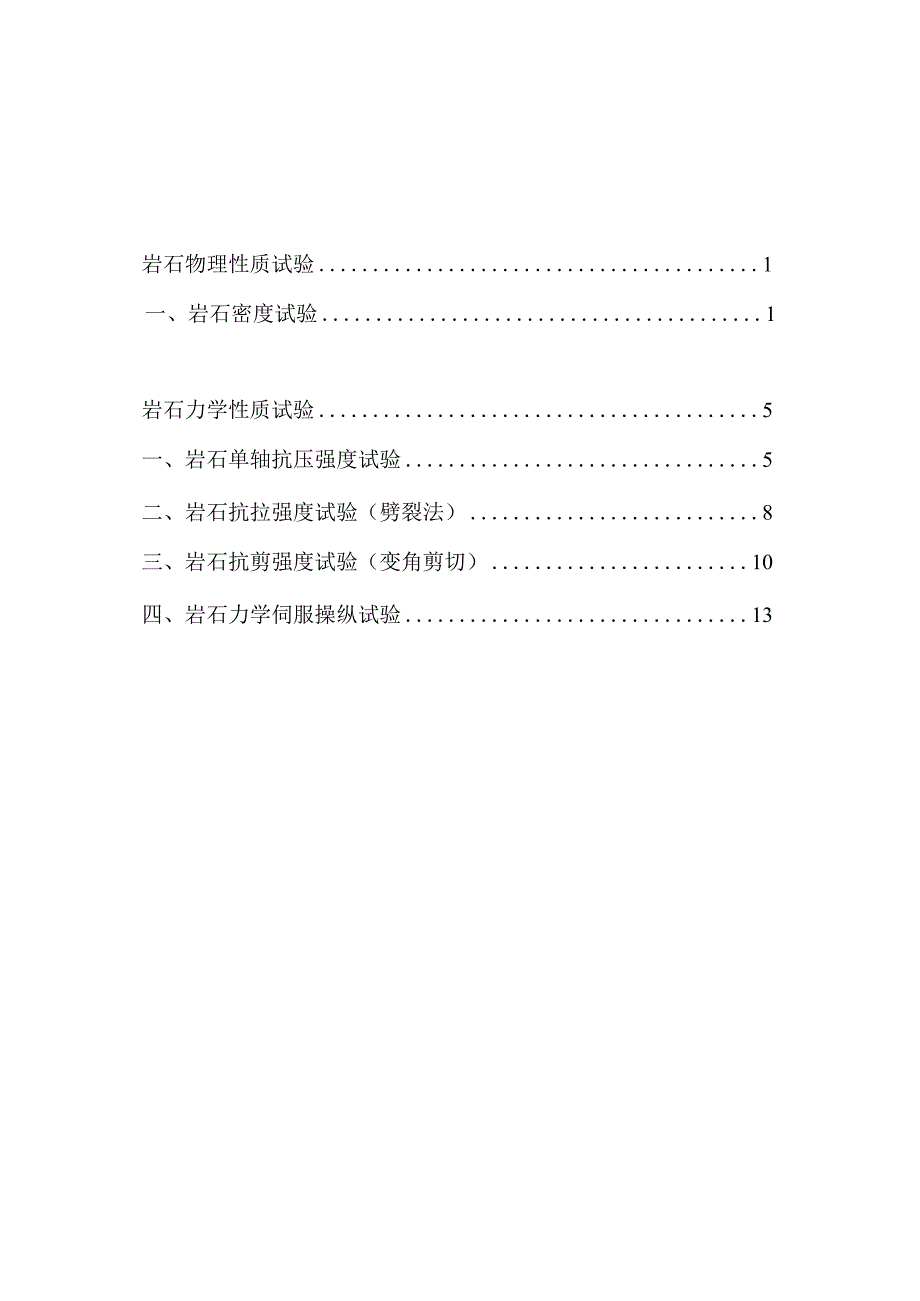

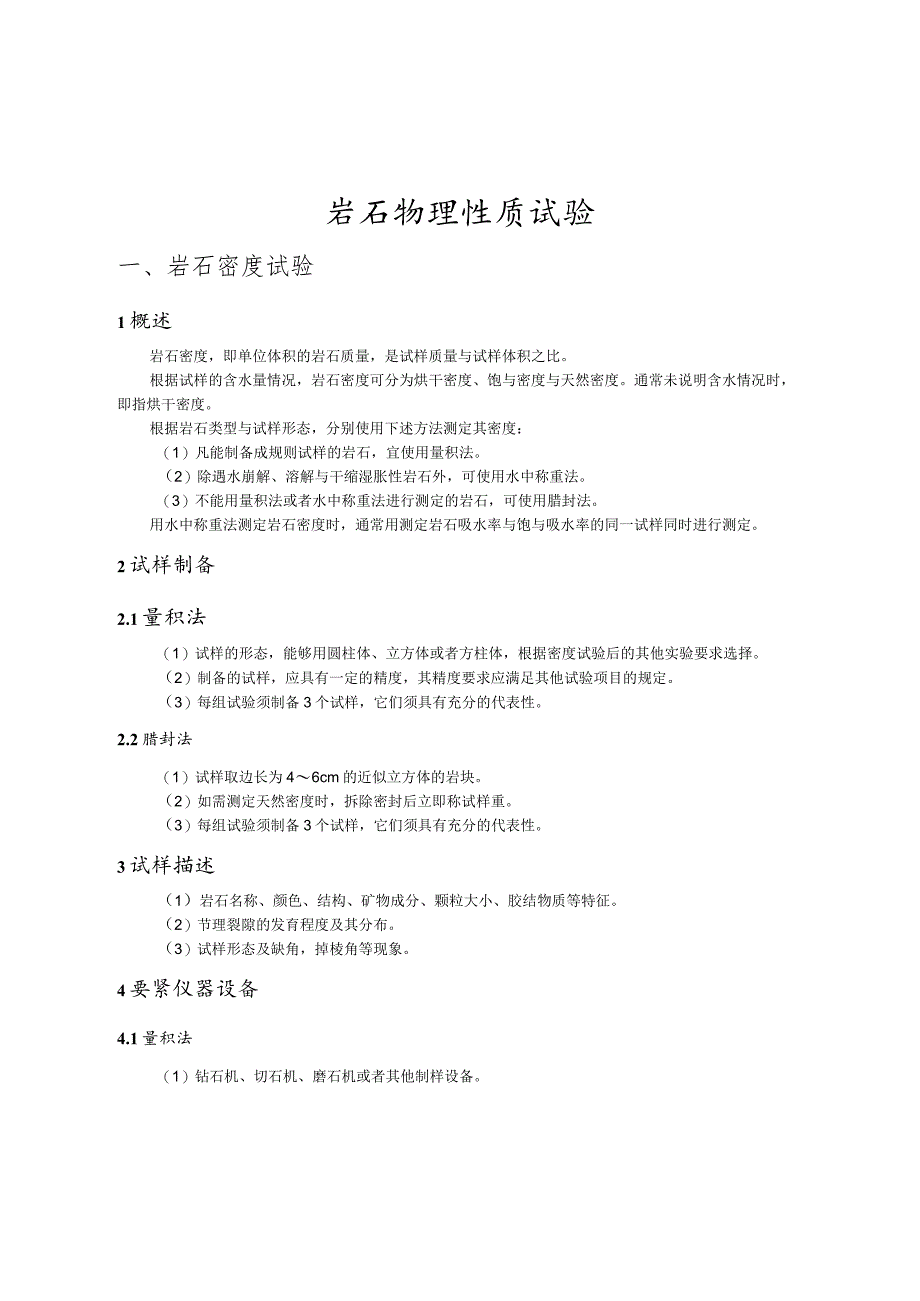

1、岩石力学与工程实验指导书湖南科技大学能源与安全工程学院岩石物理性质试验1一、岩石密度试验1岩石力学性质试验5一、岩石单轴抗压强度试验5二、岩石抗拉强度试验（劈裂法）8三、岩石抗剪强度试验（变角剪切）10四、岩石力学伺服操纵试验13岩石物理性质试验一、岩石密度试验1概述岩石密度，即单位体积的岩石质量，是试样质量与试样体积之比。根据试样的含水量情况，岩石密度可分为烘干密度、饱与密度与天然密度。通常未说明含水情况时，即指烘干密度。根据岩石类型与试样形态，分别使用下述方法测定其密度：（1）凡能制备成规则试样的岩石，宜使用量积法。（2）除遇水崩解、溶解与干缩湿胀性岩石外，可使用水中称重法。（3）不能用量
2、积法或者水中称重法进行测定的岩石，可使用腊封法。用水中称重法测定岩石密度时，通常用测定岩石吸水率与饱与吸水率的同一试样同时进行测定。2试样制备2.1量积法（1）试样的形态，能够用圆柱体、立方体或者方柱体，根据密度试验后的其他实验要求选择。（2）制备的试样，应具有一定的精度，其精度要求应满足其他试验项目的规定。（3）每组试验须制备3个试样，它们须具有充分的代表性。2.2腊封法（1）试样取边长为46cm的近似立方体的岩块。（2）如需测定天然密度时，拆除密封后立即称试样重。（3）每组试验须制备3个试样，它们须具有充分的代表性。3试样描述（1）岩石名称、颜色、结构、矿物成分、颗粒大小、胶结物质等特征。
3、（2）节理裂隙的发育程度及其分布。（3）试样形态及缺角，掉棱角等现象。4要紧仪器设备4.1量积法（1）钻石机、切石机、磨石机或者其他制样设备。（2）烘箱与干燥器。（3）称量大于500g,感量为0.01g的天平。（4）精度为OQlmm的测量平台或者其他仪表。4.2腊封法（1）烘箱与干燥器。（2）石蜡与熔蜡用具。（3）称量大于500g,感量为0.01g的天平。（4）水中称重装置。5试验程序5.1量积法（1）试样两端与中间三个断面，测量其互相垂直的两个直径或者边长，计算平均值。（2）测量均匀分布于周边的四点与中间点的五个高度，计算平均值。（3）将试样置于烘箱中，在105110。C的温度下烘24h,取
4、出后，即放入干燥器内，冷却至室温后称重。（4）本试验要求量测准确至0.01mm,称重准确至0.01g。5.2腊封法（I）将试样置于烘箱中，在105110。C的温度下烘24h,取出后，即放入干燥器内，冷却至室温后称重。（2）用丝线缚住试样，置于温度60。C左右的熔化石蜡中12s,使试样表面均匀涂上一层腊膜，其厚度约Imm左右。蜡封好后，发现有气泡时，用热针刺穿并用腊涂平孔口，然后称试样重。（3）将蜡封试样置于水中称重，然后取出擦干表面水分，在空气中称重。如蜡封试样浸水后的重量大于浸水前的重量，应重做试验。（4）本试验所有称重均准确至0.01g。6成果整理与计算（1）用量积法测定试样密度，按下式计
5、算式中：Pd岩石烘干密度（g/cm3）；ml试样烘干重量（g）；A平均面积(cm2)；H平均高度(cm)o(2)用腊封法测定试样容重，按下式计算：Pd=口Z(gr%)(m1-fn2)!-Pn式中：Pd岩石烘干密度(g/cm3)；tnd试样烘干重量(g)；n1蜡封试样在空气中重量(g)；m2蜡封试样在水中重量(g)；Pn一一石蜡密度(g/cm3)(石蜡容重可用水中称重法测定，参见W节)。(3)如需天然密度时，可按下式计算：4=4x(1+。IXM式中：Po岩石天然密度(gcm3)岩石的天然含水量()。(4)根据实测岩石比重与容重，按下式计算总孔隙率：二(1一%X100式中：n岩石总孔隙率(%)；(
6、5)计算值取小数点以后两位。表3-1密度试验记录表(量积法)工程名称岩石名称试样编号试样尺寸(Cm)试样体积(Cm3)烘干试样重量(g)岩石密度(gcm3)备注直径或者边长高度平均值平均值班级组别日期试验者计算者表3-2密度试验记录表(腊封法)工程名称岩石名称试样编号试样重量g)大然含，：(%)封蜡试样重呈(g)蜡封试样体积(Cm3)靖体积(Cm3)试样体积(Cm3)岩石密度(g/cm3)岩石天然密度(g/cm3)齐注天然含水状态烘干状态空气中水中班级组别日期试验者计算者岩石力学性质试验一、岩石单轴抗压强度试验1概述当无侧限岩石试样在纵向压力作用下出现压缩破坏时，单位面积上所承受的载荷称之岩石
7、的单轴抗压强度，即试样破坏时的最大载荷与垂直于加载方向的截面积之比。在测定单轴抗压强度的同时，也可同时进行变形试验。不一致含水状态的试样均可按本规定进行测定，试样的含水状态用下列方法处理：（1）烘干状态的试样，在105110%下烘24ho（2）饱与状态的试样，使试样逐步浸水，首先淹没试样高度的加，然后每隔2h分别升高水面至试样的3与1/2处，6h后全部浸没试样，试样在水下自由吸水48h；使用煮沸法饱与试样时，煮沸箱内水面应经常保持高于试样面，煮沸时间很多于6h。2试样备制（1）试样可用钻孔岩芯或者坑、槽探中采取的岩块，试件备制中不同意有人为裂隙出现。按规程要求标准试件为圆柱体，直径为5cm,同
8、意变化范围为4.85.2cm0高度为IOcm,同意变化范围为9.510.5cm。关于非均质的粗粒结构岩石，或者取样尺寸小于标准尺寸者，同意使用非标准试样，但高径比务必保持=2:12.5:1。（2）试样数量，视所要求的受力方向或者含水状态而定，通常情况下务必制备3个。（3）试样制备的精度，在试样整个高度上，直径误差不得超过0.3mm。两端面的不平行度最大不超过0.05mm。端面应垂直于试样轴线，最大偏差不超过0.25度。3试样描述试验前的描述，应包含如下内容：（1）岩石名称、颜色、结构、矿物成分、颗粒大小，胶结物性质等特征。（2）节理裂隙的发育程度及其分布，并记录受教方向与层理、片理及节理裂隙之
9、间的关系。（3）测量试样尺寸，并记录试样加工过程中的缺陷。4要紧仪器设备4.1 试样加工设备钻石机、锯石机、磨石机或者其他制样设备。4.2 量测工具与有关检查仪器游标卡尺、天平（称量大于50Og,感量0.01g）,烘箱与干燥箱，水槽、煮沸设备。4.3 加载设备压力试验机。压力机应满足下列要求：（1）有足够的吨位，即能在总吨位的10%90%之间进行试验，并能连续加载且无冲击。（2）承压板面平整光滑且有足够的刚度，其中之一须具有球形座。承压板直径不小于试样直径，且也不宜大于试样直径的两倍。如大于两倍以上时需在试样上下端加辅助承压板，辅助承压板的刚度与平整光滑度应满足压力机承压板的要求。（3）压力机
10、的校正与检验应符合国家计量标准的规定。5试验程序（1）根据所要求的试样状态准备试样。（2）将试样置于压力机承压板中心，调整有球形座的承压板，使试样均匀受力。（3）依每秒0.50.8MPa的加载速度对试样加荷，直到试样破坏为止，记录最大破坏载荷。（4）描述试样破坏形态，并记下有关情况。6成果整理与计算按下式计算岩石单轴抗压强度Pac=A式中：o,e岩石单轴抗压强度（MPa）；P最大破坏载荷（N）；4垂直于加载方向的试样横截面积（mm?）。试验结果按表7-1记录。表7-1岩石单轴抗压强度试验记录表工程名称试验时间年_月_日岩石名称试样编号受力方向含水状态试样尺寸展大破坏载荷(N)单轴抗压强度(MP
11、a)备注直径(mm)高度(mm)横威面积(mm2)试样描述OOC1111I组别 计算者班级试验者二、岩石抗拉强度试验（劈裂法）1概述巴西法（劈裂法）是在圆柱体试样的直径方向上，施加相对的线性载荷，使之沿试样直径方向破坏的试验。本方法可用于测烘干、自然干燥、饱与的试样。本方法不适用于软弱岩石。2试样备制（1）试样可用钻孔岩芯或者岩块，在取样与试样制备过程中，不同意人为裂隙出现。（2）使用方形试件试样，尺寸为50x50x25mm。（3）关于非均质的粗粒结构岩石，或者取样尺寸小于标准尺寸者，同意使用非标准试样，但高径比必需满足标准试样的要求。（4）试样个数视所要求的受力方向或者含水状态而定，通常情况
12、下至少制备3个。（5）试样制备精度。整个厚度上，直径最大误差不应超过0.1mm。两端不平行度不宜超过0.1mm。端面应垂直于试样轴线，最大偏差不应超过0.25度。3试样描述（略）4要紧仪器设备（1）试样加工设备、量测工具与有关仪器详（略）（2）加载设备：压力试验机应符合规定，因岩石的抗拉强度远低于抗压强度，为了提高试验精度，因此选择压力试验机的吨位不宜过大。5试验程序（1）根据所要求的试样状态准备试样。（2）将试样平置于压力机承压板中心，调整有球形座的承压板使试样均匀受载。（3）以每秒0.30.5MPa的加载速度加荷，直到试样破坏为止，并记录最大破坏载荷。（4）观察试样在受载过程中的破坏进展过程，并记录试样的破坏形态。表9-1岩石劈裂法试验记录表岩石名称试样编号含水状态试样尺寸破坏最大载荷(N)岩石抗拉强度(MPa)备注长(mm)宽(mm)高(mm)灯裂面积(mm?)试样描述班级 试验者日期组别计算者6成果整理与计算(1)按下式计算岩石的抗拉强度0.6尸G=a式中：Crr岩石的抗拉强度(MPa)；P试样破坏时的最大载荷(N)；a试样边长(mm)：计算值取至小数点以后一位。三、岩石抗剪强度试验（变角剪切）1概述标准岩石试样在有正应力的条件下，剪切面受剪力作用而使试样剪断破坏时的剪力与剪断面积之比，称之岩石试样的抗剪强度。利用几个不一致角度的抗剪夹具做试验，得出试样沿剪断面破坏的
