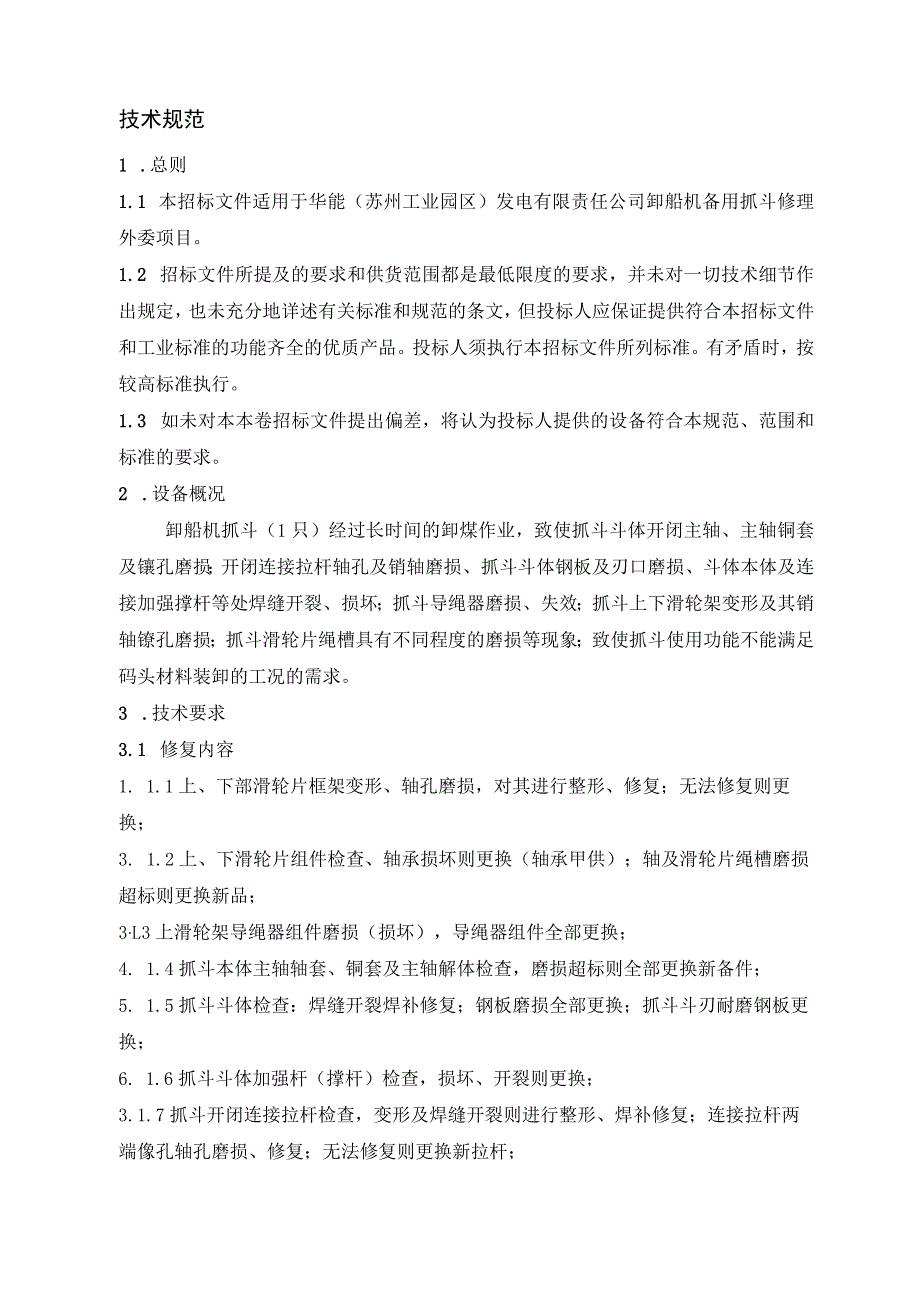

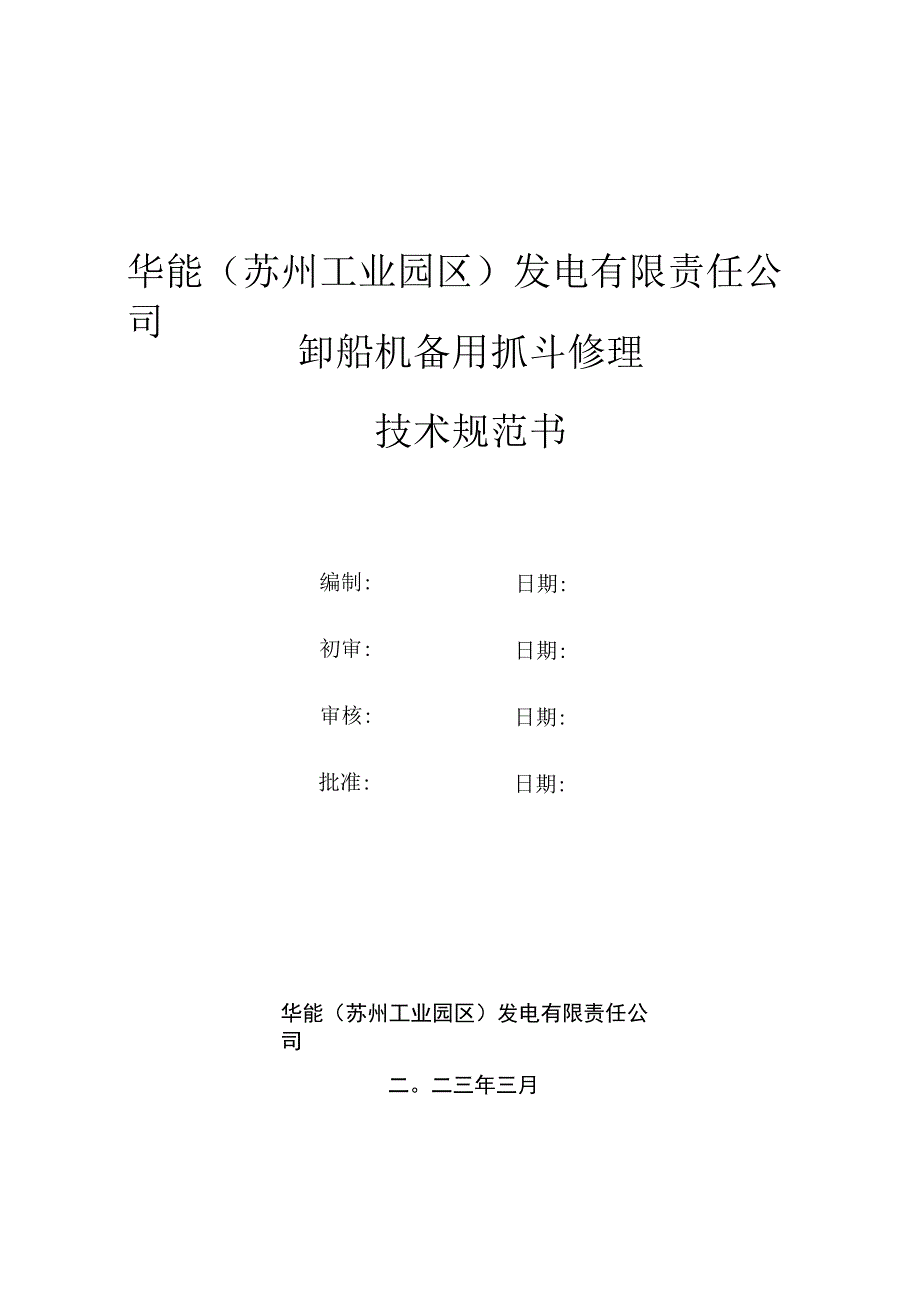

1、华能（苏州工业园区）发电有限责任公司卸船机备用抓斗修理技术规范书编制:日期:初审:日期:审核:日期:批准:日期:华能（苏州工业园区）发电有限责任公司二。二三年三月技术规范1 .总则1.1 本招标文件适用于华能（苏州工业园区）发电有限责任公司卸船机备用抓斗修理外委项目。1.2 招标文件所提及的要求和供货范围都是最低限度的要求，并未对一切技术细节作出规定，也未充分地详述有关标准和规范的条文，但投标人应保证提供符合本招标文件和工业标准的功能齐全的优质产品。投标人须执行本招标文件所列标准。有矛盾时，按较高标准执行。1.3 如未对本本卷招标文件提出偏差，将认为投标人提供的设备符合本规范、范围和标准的要求
2、。2 .设备概况卸船机抓斗（1只）经过长时间的卸煤作业，致使抓斗斗体开闭主轴、主轴铜套及镶孔磨损；开闭连接拉杆轴孔及销轴磨损、抓斗斗体钢板及刃口磨损、斗体本体及连接加强撑杆等处焊缝开裂、损坏；抓斗导绳器磨损、失效；抓斗上下滑轮架变形及其销轴镣孔磨损；抓斗滑轮片绳槽具有不同程度的磨损等现象；致使抓斗使用功能不能满足码头材料装卸的工况的需求。3 .技术要求3.1 修复内容1. 1.1上、下部滑轮片框架变形、轴孔磨损，对其进行整形、修复；无法修复则更换；3. 1.2上、下滑轮片组件检查、轴承损坏则更换（轴承甲供）；轴及滑轮片绳槽磨损超标则更换新品；3L3上滑轮架导绳器组件磨损（损坏），导绳器组件全部
3、更换；4. 1.4抓斗本体主轴轴套、铜套及主轴解体检查，磨损超标则全部更换新备件；5. 1.5抓斗斗体检查：焊缝开裂焊补修复；钢板磨损全部更换；抓斗斗刃耐磨钢板更换；6. 1.6抓斗斗体加强杆（撑杆）检查，损坏、开裂则更换；3.1.7抓斗开闭连接拉杆检查，变形及焊缝开裂则进行整形、焊补修复；连接拉杆两端像孔轴孔磨损、修复；无法修复则更换新拉杆；3.L8抓斗开闭连接拉杆全部销轴检查、磨损超标则全部更换新轴（含附件）；3.L9抓斗修复后，按要求对其进行表面涂装：铁红防锈漆一度、面漆二度；斗刃口为黑色。3. 2技术指标与要求3.2. 1抓斗开闭动作良好，动作无卡现象；3.2.2 斗刃口闭合间隙忘5四
4、，长度间距W300mm,间隙满足现场工况使用要求；3.2.3 焊缝质量应符合比/丁5000.03-2007重型机械通用技术条件-焊接件中的相关要求；3.2.4部件探伤检测，按JB/T4730.3-2005或JB/T4730.5-2005标准I级要求并出具报告。3.3主要修复工艺技术3.3.1根据甲方提出的修复技术内容，制定确实可行的修复方案；3.3.2对抓斗进行全部解体（上、下滑轮框架；开闭连接杆；抓斗斗体等）；3.3.3拆除上滑轮框架上的导绳器部件、分解上滑轮片框架；3.3.3.1检查导绳器，磨损超标则全部更换新组件；3.3.3.2检查上框架变形及销轴镶孔磨损情况，并对其进行整修及修复；无法
5、修复则更换新品；3.3.4分解下滑轮片框架，检查下滑轮片框架变形及销轴镶孔磨损情况，并对其进行整修及修复；无法修复则更换新品；3.3.5检查全部滑轮片轴承、主轴，磨损超标或轴承失效则更换新部件；3.3.6检查全部滑轮片绳槽磨损情况，磨损超标则更换新滑轮片；3.3.7检查抓斗开闭连接拉杆变形情况及本体焊缝，处理变形及对开裂处进行焊补修复；3.3.7.1检查连接拉杆两端销轴镶孔磨损情况，磨损超标则对其进行修复；无法修复则更换新品；3.3.8抓斗斗体检查修复：3.3.8.1检查斗体销轴孔磨损情况，磨损超标，则对其进行修复（更换轴套及铜套）；3.3.8.2检查斗体加强撑杆，变形、开裂则更换新撑杆；3.
6、3.8.3检查本体钢板变形及磨损情况，对磨损部位全部更换新钢板，并对斗体进行整形处理，确保组装后开闭口间隙达到技术要求；3.3.8.4检查斗刃口耐磨钢板磨损情况，全部更换新耐磨钢板（HM500）；3.3.9对更换的销轴及抓斗构件的焊缝进行全部探伤检测，探伤检测按JB/T4730.3-2005或JB/T4730.5-2005标准I级要求实施；3.3.10对抓斗进行组装，并对其各动作进行检查，确认；确认抓斗开闭动作良好、无卡及阻尼现象，抓斗斗刃口间隙达到技术指标；3.3 .11按要求对其进行表面涂装：铁红防锈漆一度、面漆二度；斗刃口为黑色。3.4 修复进度要求修理方应按甲方备件修复委托要求，合理安排卸船机抓斗的修复计划与进度，及时按期交货。4.运输及质量保证4.1 修理方负责抓斗来回运输费用。4.2修理方承诺修复完备件的正常使用寿命为12个月，在正常使用寿命期内，修理方对产品质量实行三包。4.3设备交付地点为：华能（苏州工业园区）发电有限责任公司
