1、热力车间空压机运行操作作业指导书一、目的1.1 保证空压机运行操作符合工艺质量要求及安全、文明生产要求。1.2 为所有参加本项目的运行人员确定必须遵循的质量保证程序。二、适用范围本作业指导书适用于空压机运行操作工作。三、技术规范表1-1TS32600HWc型空压机技术规范项目单位工况产量rrP/min87.3额定压力MPa0.8混合气排气温度84103最小压力阀压力MPa035电机功率kW450电机转速r/min1485电压V6000电流A50.3表1-2TS32S_5OOLWC型空压机技术规范项目单位工况产量m3min73.1额定压力PMPa0.8电机功率KW375电机转速r/min1487

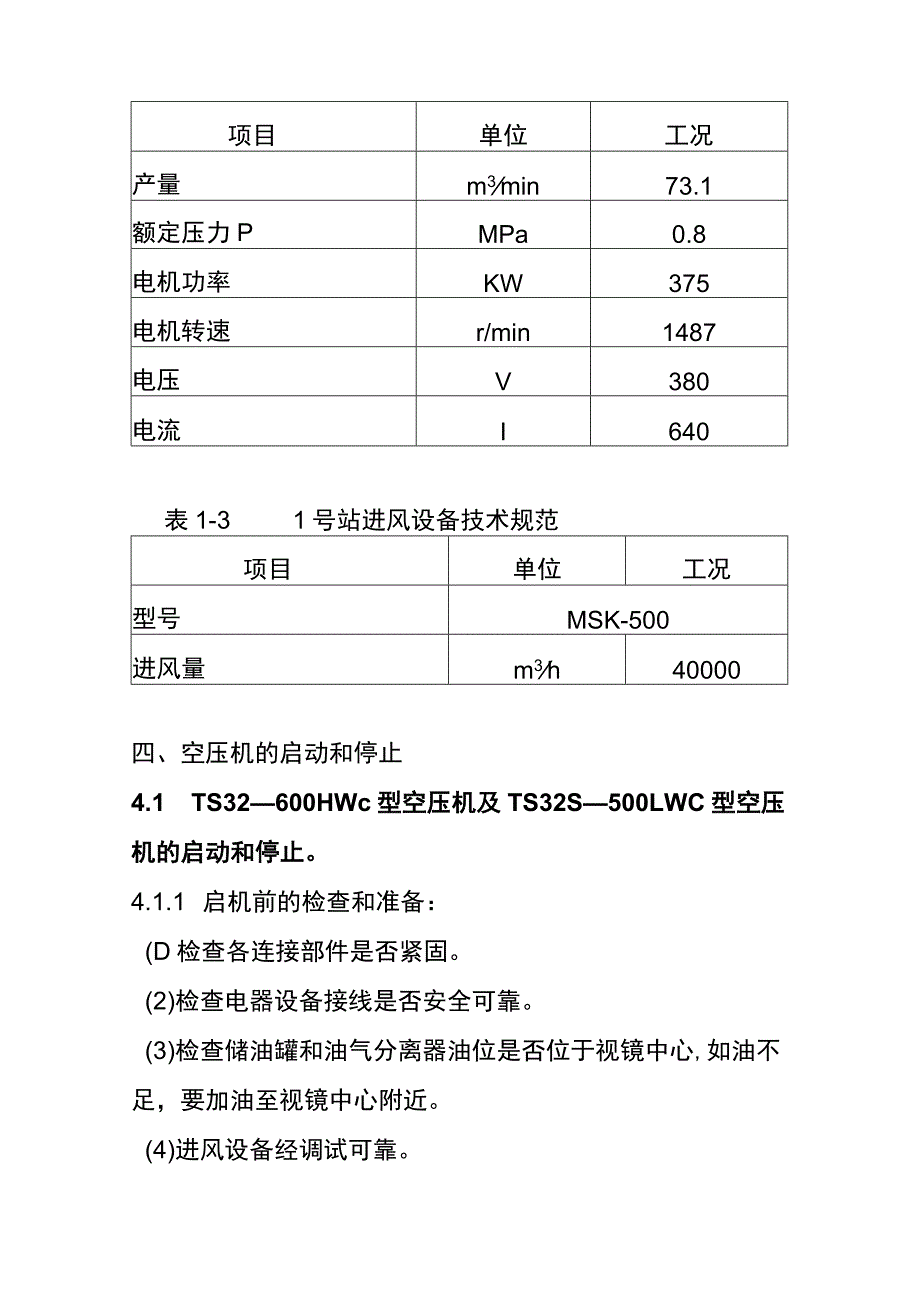

2、电压V380电流I640表1-31号站进风设备技术规范项目单位工况型号MSK-500进风量m3h40000四、空压机的启动和停止4.1 TS32600HWc型空压机及TS32S500LWC型空压机的启动和停止。4.1.1 启机前的检查和准备：(D检查各连接部件是否紧固。(2)检查电器设备接线是否安全可靠。(3)检查储油罐和油气分离器油位是否位于视镜中心,如油不足，要加油至视镜中心附近。(4)进风设备经调试可靠。(5)打开各压缩机循环水进、出口阀门；检查管道是否泄露；冷却水进水压力在0.25-0.3MPa之间；水质合格。(6)打开1号空压站空气总出口阀门和机组空气总出口阀门。(7)所有仪表、自动
3、控制、灯光信号及电气保护装置应齐全可靠。4.1.2 参数设定(可根据实际情况定)按PROG按钮，显示:mUNLDw设定68Bar”显示:LOAD”设定,0.8Barr,显示:WYEDELT”设定wIOSECw显示：zzRSTTIME,按备用机组的编号顺序定,每台机级间隔10秒。显示：UNLDTIM”设定15Mirr显示：LANGUAGE设定ENGLISH显示:UNITE设定METRIC显示：COM1D#，按联动组的编号顺序定。显示:BAUDRATE设定9600”4.1.3 机组检修完启动(1)高、低压电机具备起动条件。(详见178和179)(2)接通电源，电源开关处于ON,显示POWERON,
4、zo(3)按启动按钮T,启动压缩机。(4)缓慢关闭机组空气总出口阀门。(5)显示ONLOAD加载。(6)显示zzOFFLOAD卸载。(7)观察卸载压力，是否为设定值。(8)检查机组工作是否正常，有无漏油、水、气现象。(9)确认无疑后，机组可作备用。4.1.4 正常启动(D拉出紧急停机按钮。(2)确认Pl0.05Mpa0(3)确认无报警。(4)按停止按钮。(5)按启动按钮T,启动压缩机。(6)显示“ONLOADno(7)记录启机时间。4.1.5 停机(1)按停机按钮0。(2)显示ESTOP”(3)记录停机时间。(6)关闭密封空气。4.22AC57M3型空压机的操作和维护4.2.1技术规范4.2.
5、1.1压缩机的技术参数表2-1压缩机技术规范序号名称单位符号技术数据A产量M3min163B入口压力Mpa0.0973C吸气温度27D额定转速rpm2970E排气压力MPa0.7F电压V6000G电机功率KW825H额定电流A90I冷却水入口温度27J一级空气冷却器冷却水量m3h22.32K二级空气冷却器冷却水量m3h17.52L油冷器冷却水量m3h10.74.2.1.2运行参数4.2.1.3振动表2-2振动级别报警停机-级0.024(0.95)0.029(1.15)二级0.022(0.85)0.027(1.05)三级0.022(0.85)0.027(1.05)4.2.1.4 空气冷却器：最大
6、供水压力：0.52MPa(75PSIG)水压降：0.086MPaMPa(12PSIG)冷却水温升：14(25oF)一级冷却器水温差：8.4-10oC(15-18oF)二级冷却器水温差：8.4-11.9oC(15-20oF)4.2.1.5 密封空气密封空气最大压力：0.172MPa(25PSIG)密封空气最小压力：0.041MPa(6PSIG)4.2.1.6 油系统油箱容量：568升油冷器最大工作压力：管侧：L04MPa(150PSIG)壳侧：2.07MPa(300PSIG)许可启动油压:0.11MPa(16PSIG)许可启动温度：22(65oF)预润滑油泵运行压力：0.125MPa(18PSI
7、G)主油泵运行压力:0.14-0.21MPa(20-30PSIG)运行温度：41-46oC(105-115oF)4.2.L7润滑油(1)联轴器润滑油：锂基质二硫化铝润滑脂(2)压缩机润滑油：名称涡轮机油N32(加德土)粘度等级：32粘度：CST40oC31.1100oC5.3闪点：212倾点:-12粘度指数：1024.1. .2空压机的启动和停止4.1.1.1 空压机起机前的准备(1)检查机组及附属设备的各部连接螺栓、地脚螺栓无松动。(2)检查电机和空压机润滑油油位。(3)旋转对轮以保证运行自如。422.2空压机起机(1)循环水压0.25-0.30MPa。(2)全开密封空气阀门确认压力0.07
8、MPa(10PSIG)0(3)打开至管网的阀门，送控制气。(4)打开一、二级中冷器和后冷器排水阀门，排水后关闭(水量过大时不准启动)。(5)送380V控制电源及6000V高压电。(6)打开控制电源，预润滑油泵开始工作，运行20分钟。确认油压在154-196KPa之间，油温在35。C以上。(7)检查进气阀及放散阀位置，进气阀全关，放散阀全开，表压0.41MPa(60PSIG)o(8)打开一、二级冷却器和油冷器循环水进出口阀门。(9)打开一、二级机壳上部排气阀，待有水流出后关闭。(10)将STOP(停车)键拉出，屏幕显示compressready(空压机准备好)。(11)选择开关应放在“UNLOA
9、D”卸载位置。(12)按START(启动)，空压机开始运转。(13)启动后立即检查电机电流；一、二、三级振动；油压、油温；一、二、三级空气温度及其变化情况。(14)油温上升到40。C以上，一、二、三级转子振动小于0.5,把选择开关打到MODULATE(调节)，开始送气。(15)在环境温度下(冷态)和启动不超过10秒可启动二次。(16)电机在设备未加载时运转，需冷却20分钟后才能启动。(17)电机在运行参数指示下运转，需冷却30分钟后才能启动。4.2.2.3空压机停止。(1)将空压机选择开关旋至卸载位置。(2)等待2分钟，电流下降后，按STOP停车键，空压机停车，此时预润滑油泵启动冷却各部轴承。
10、(3)关闭排气出口门。(4)打开后冷器排污门。(5)停车后辅助油泵运行30分钟以上，再停泵。(6)关闭密封空气。2.7空压机操作指示英汉对照表表2-3空压机操作指示英汉对照表序号英文4j文ACOMPNOTREADY压缩机未准备好COMPRESSORREADY压缩机准备好BSYSPRESS/SETPT系统(三级排气)压力CMOTORCURRENT电机电流DOILPRESSURE油压EVIBSTAGEl一级轴振动FVIBSTAGE2二级轴振动GVIBSTAGE3三级轴振动HOILTEMPERATURE油温ILOWOILTEMP低油温JAIRTEMPSTGl一级排气温度KAIRTEMPSTG2二级排气温度LDISAIRTEMP三级排气温度MDISPRESSSTGl一级排气压力NDISPRESSSTG2二级排气压力OSURGE喘振PRUNTIME/STARTS运行时间/启动次数QSTARERFAILURE启动失败
