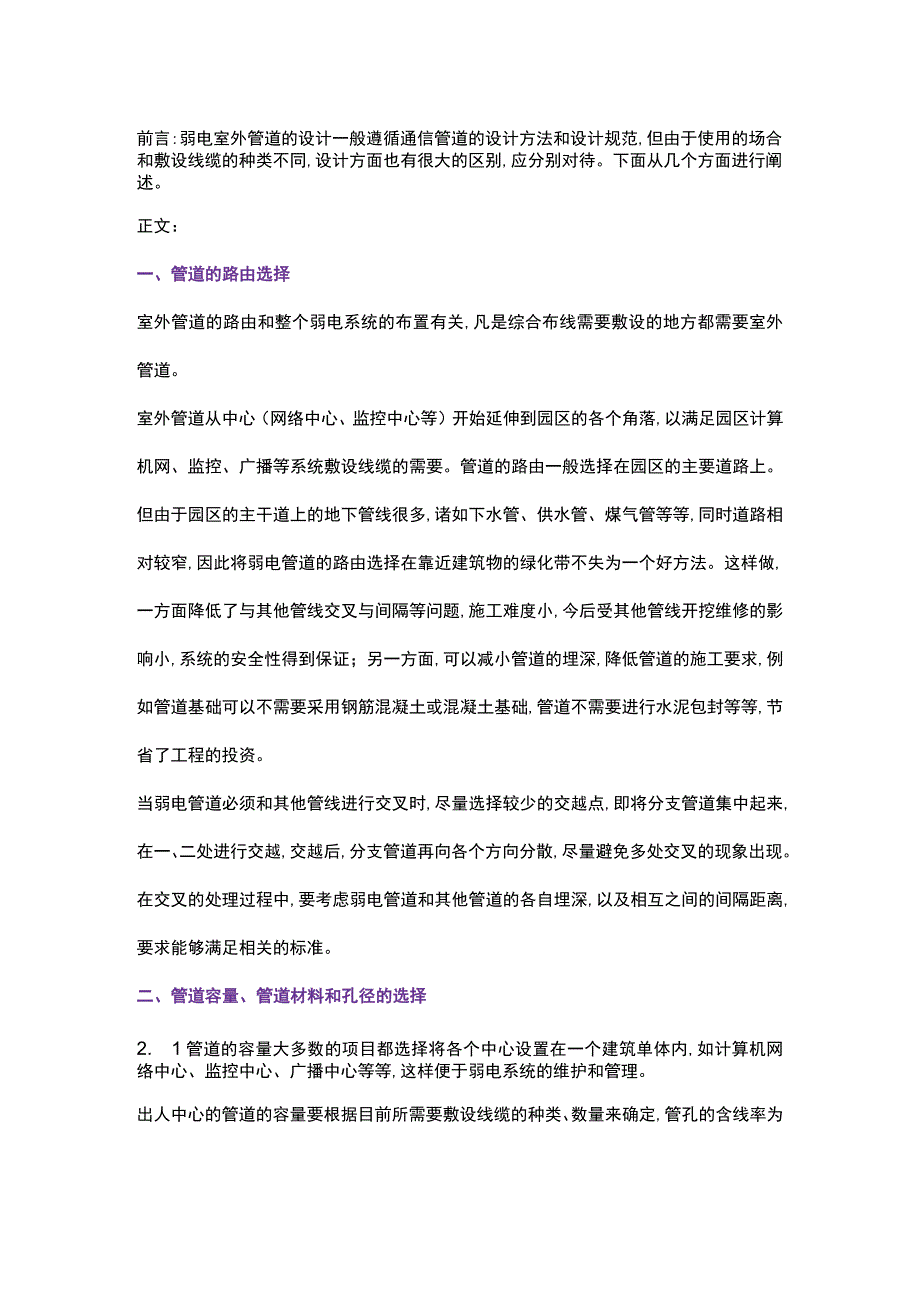

弱电工程室外管网施工方案2017-11-6.docx_第1页
第1页 / 共4页

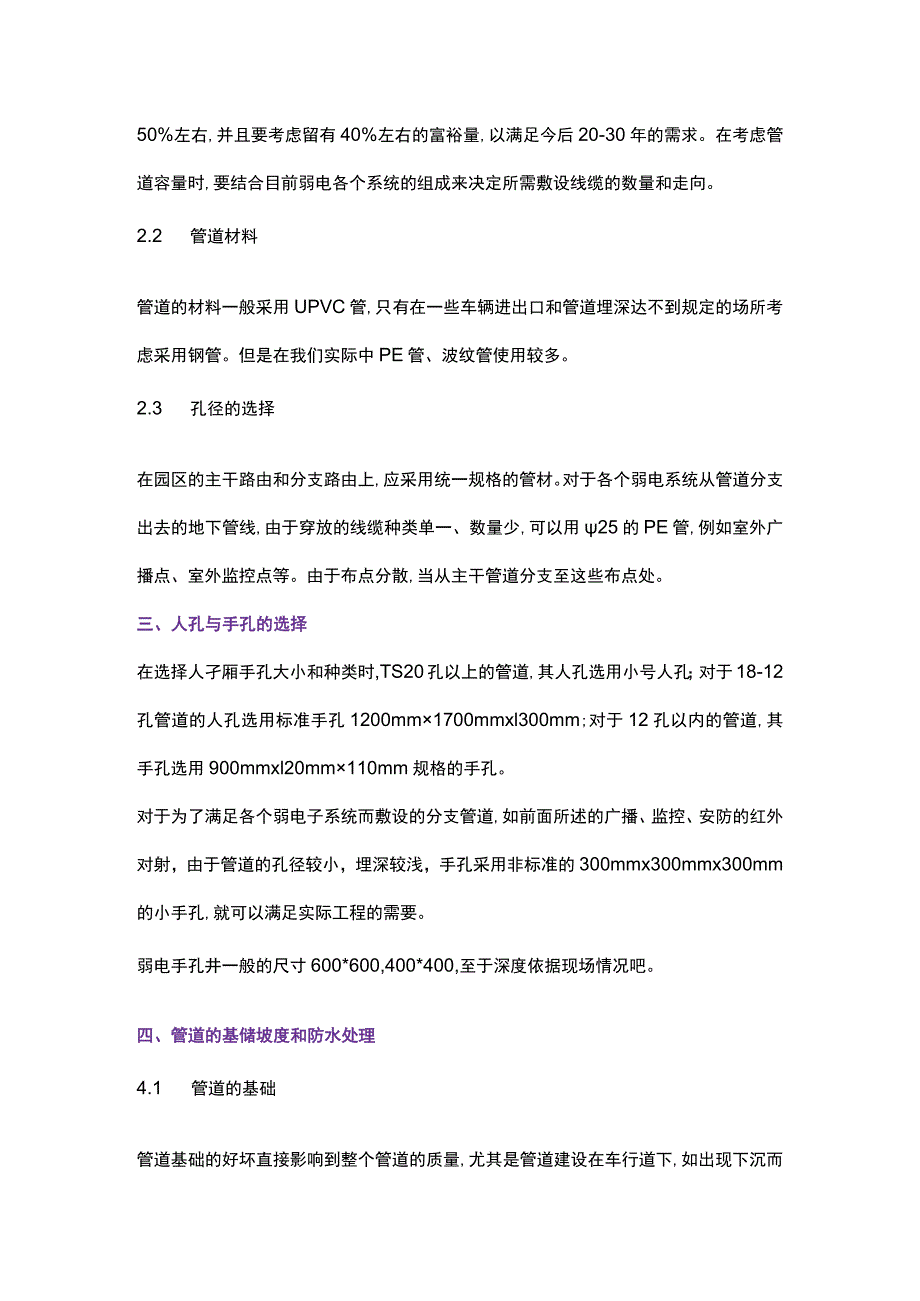

弱电工程室外管网施工方案2017-11-6.docx_第2页
第2页 / 共4页

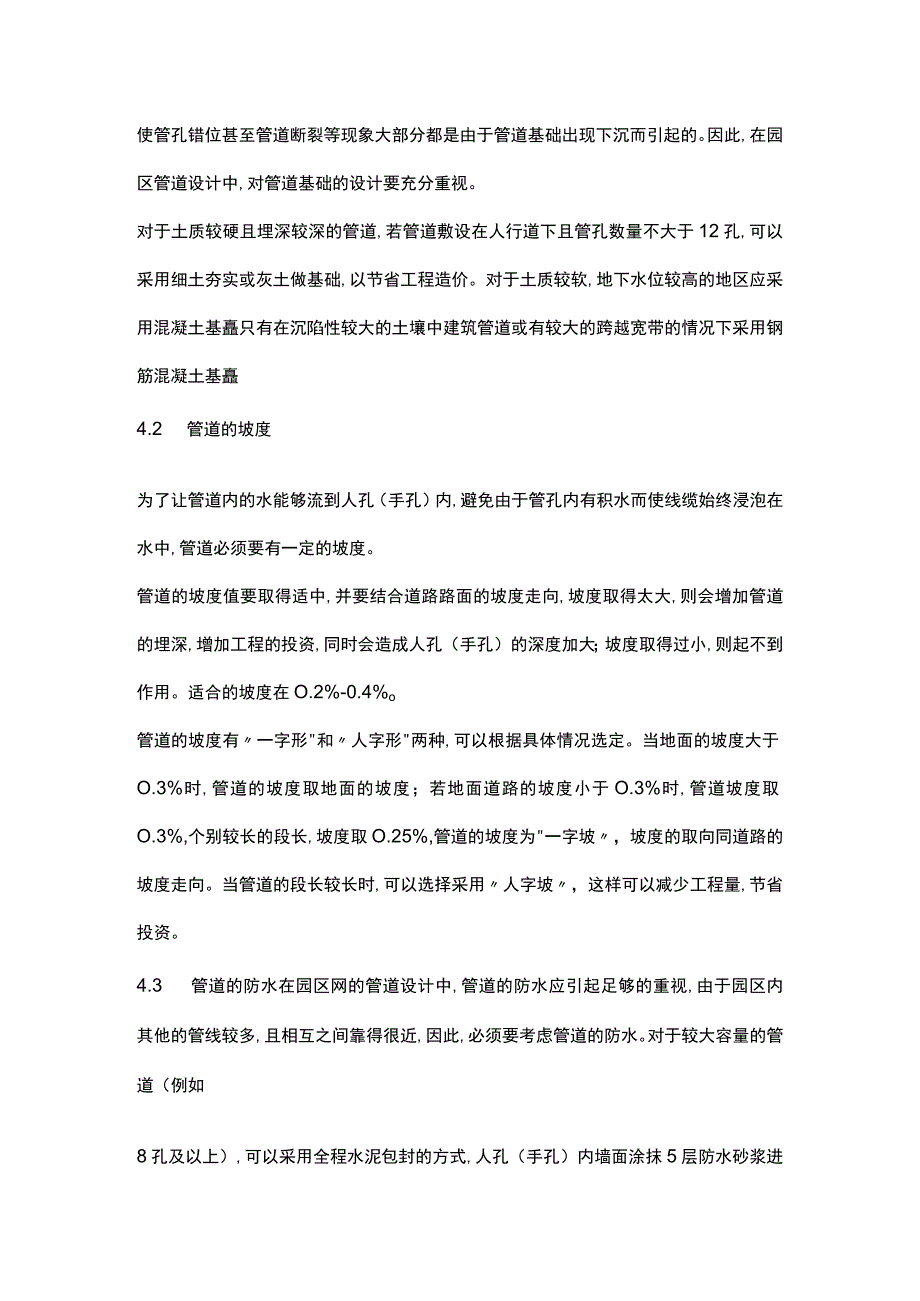

弱电工程室外管网施工方案2017-11-6.docx_第3页
第3页 / 共4页
弱电工程室外管网施工方案2017-11-6.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《弱电工程室外管网施工方案2017-11-6.docx》由会员分享,可在线阅读,更多相关《弱电工程室外管网施工方案2017-11-6.docx(4页珍藏版)》请在第壹文秘上搜索。

1、前言:弱电室外管道的设计一般遵循通信管道的设计方法和设计规范,但由于使用的场合和敷设线缆的种类不同,设计方面也有很大的区别,应分别对待。下面从几个方面进行阐述。正文:一、管道的路由选择室外管道的路由和整个弱电系统的布置有关,凡是综合布线需要敷设的地方都需要室外管道。室外管道从中心(网络中心、监控中心等)开始延伸到园区的各个角落,以满足园区计算机网、监控、广播等系统敷设线缆的需要。管道的路由一般选择在园区的主要道路上。但由于园区的主干道上的地下管线很多,诸如下水管、供水管、煤气管等等,同时道路相对较窄,因此将弱电管道的路由选择在靠近建筑物的绿化带不失为一个好方法。这样做,一方面降低了与其他管线交

2、叉与间隔等问题,施工难度小,今后受其他管线开挖维修的影响小,系统的安全性得到保证;另一方面,可以减小管道的埋深,降低管道的施工要求,例如管道基础可以不需要采用钢筋混凝土或混凝土基础,管道不需要进行水泥包封等等,节省了工程的投资。当弱电管道必须和其他管线进行交叉时,尽量选择较少的交越点,即将分支管道集中起来,在一、二处进行交越,交越后,分支管道再向各个方向分散,尽量避免多处交叉的现象出现。在交叉的处理过程中,要考虑弱电管道和其他管道的各自埋深,以及相互之间的间隔距离,要求能够满足相关的标准。二、管道容量、管道材料和孔径的选择2. 1管道的容量大多数的项目都选择将各个中心设置在一个建筑单体内,如计

3、算机网络中心、监控中心、广播中心等等,这样便于弱电系统的维护和管理。出人中心的管道的容量要根据目前所需要敷设线缆的种类、数量来确定,管孔的含线率为50%左右,并且要考虑留有40%左右的富裕量,以满足今后20-30年的需求。在考虑管道容量时,要结合目前弱电各个系统的组成来决定所需敷设线缆的数量和走向。2.2 管道材料管道的材料一般采用UPVC管,只有在一些车辆进出口和管道埋深达不到规定的场所考虑采用钢管。但是在我们实际中PE管、波纹管使用较多。2.3 孔径的选择在园区的主干路由和分支路由上,应采用统一规格的管材。对于各个弱电系统从管道分支出去的地下管线,由于穿放的线缆种类单一、数量少,可以用25

4、的PE管,例如室外广播点、室外监控点等。由于布点分散,当从主干管道分支至这些布点处。三、人孔与手孔的选择在选择人孑厢手孔大小和种类时,TS20孔以上的管道,其人孔选用小号人孔;对于18-12孔管道的人孔选用标准手孔1200mm1700mmxl300mm;对于12孔以内的管道,其手孔选用900mmxl20mm110mm规格的手孔。对于为了满足各个弱电子系统而敷设的分支管道,如前面所述的广播、监控、安防的红外对射,由于管道的孔径较小,埋深较浅,手孔采用非标准的300mmx300mmx300mm的小手孔,就可以满足实际工程的需要。弱电手孔井一般的尺寸600*600,400*400,至于深度依据现场情

5、况吧。四、管道的基储坡度和防水处理4.1 管道的基础管道基础的好坏直接影响到整个管道的质量,尤其是管道建设在车行道下,如出现下沉而使管孔错位甚至管道断裂等现象大部分都是由于管道基础出现下沉而引起的。因此,在园区管道设计中,对管道基础的设计要充分重视。对于土质较硬且埋深较深的管道,若管道敷设在人行道下且管孔数量不大于12孔,可以采用细土夯实或灰土做基础,以节省工程造价。对于土质较软,地下水位较高的地区应采用混凝土基矗只有在沉陷性较大的土壤中建筑管道或有较大的跨越宽带的情况下采用钢筋混凝土基矗4.2 管道的坡度为了让管道内的水能够流到人孔(手孔)内,避免由于管孔内有积水而使线缆始终浸泡在水中,管道

6、必须要有一定的坡度。管道的坡度值要取得适中,并要结合道路路面的坡度走向,坡度取得太大,则会增加管道的埋深,增加工程的投资,同时会造成人孔(手孔)的深度加大;坡度取得过小,则起不到作用。适合的坡度在O.2%-0.4%o管道的坡度有一字形和人字形两种,可以根据具体情况选定。当地面的坡度大于O.3%时,管道的坡度取地面的坡度;若地面道路的坡度小于O.3%时,管道坡度取O.3%,个别较长的段长,坡度取O.25%,管道的坡度为一字坡,坡度的取向同道路的坡度走向。当管道的段长较长时,可以选择采用人字坡,这样可以减少工程量,节省投资。4.3 管道的防水在园区网的管道设计中,管道的防水应引起足够的重视,由于园区内其他的管线较多,且相互之间靠得很近,因此,必须要考虑管道的防水。对于较大容量的管道(例如8孔及以上),可以采用全程水泥包封的方式,人孔(手孔)内墙面涂抹5层防水砂浆进行防水。五、室外入口井弱电室外管网入楼井的施工相对于其他普通井比较难,首先是预留的管路需要找出来,一般埋设的上匕较深,有的埋设的地面为碎石子,对于人力来说,挖掘难度很大,需要挖掘机。施工成本高。其次是入口井的高度相对于其他井来说,非常高,需要更多的材料(水泥、啥子、砖等等),材料成本高。最后就是入楼井一般要做防水,这个对于我们弱电工作者来说难度非常高,建议推到总包哪里去。所以在报价的时候建议把这个入楼井单独报价。
