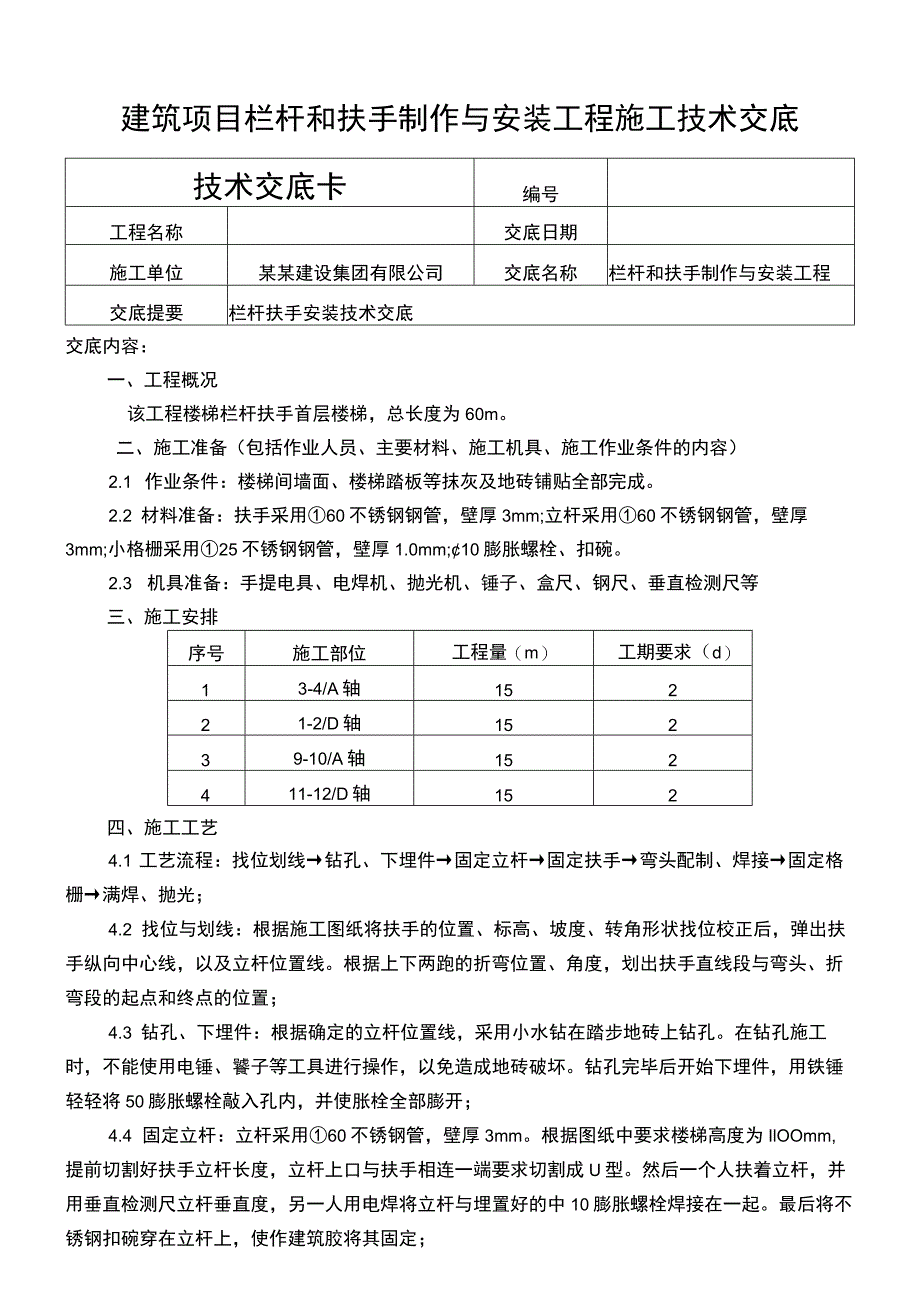

1、建筑项目栏杆和扶手制作与安装工程施工技术交底技术交底卡编号工程名称交底日期施工单位某某建设集团有限公司交底名称栏杆和扶手制作与安装工程交底提要栏杆扶手安装技术交底交底内容：一、工程概况该工程楼梯栏杆扶手首层楼梯，总长度为60m。二、施工准备（包括作业人员、主要材料、施工机具、施工作业条件的内容）2.1 作业条件：楼梯间墙面、楼梯踏板等抹灰及地砖铺贴全部完成。2.2 材料准备：扶手采用60不锈钢钢管，壁厚3mm;立杆采用60不锈钢钢管，壁厚3mm;小格栅采用25不锈钢钢管，壁厚1.0mm;10膨胀螺栓、扣碗。2.3 机具准备：手提电具、电焊机、抛光机、锤子、盒尺、钢尺、垂直检测尺等三、施工安排序
2、号施工部位工程量（m）工期要求（d）13-4/A轴15221-2/D轴15239-10/A轴152411-12/D轴152四、施工工艺4.1 工艺流程：找位划线钻孔、下埋件固定立杆固定扶手弯头配制、焊接固定格栅满焊、抛光；4.2 找位与划线：根据施工图纸将扶手的位置、标高、坡度、转角形状找位校正后，弹出扶手纵向中心线，以及立杆位置线。根据上下两跑的折弯位置、角度，划出扶手直线段与弯头、折弯段的起点和终点的位置；4.3 钻孔、下埋件：根据确定的立杆位置线，采用小水钻在踏步地砖上钻孔。在钻孔施工时，不能使用电锤、饕子等工具进行操作，以免造成地砖破坏。钻孔完毕后开始下埋件，用铁锤轻轻将50膨胀螺栓敲

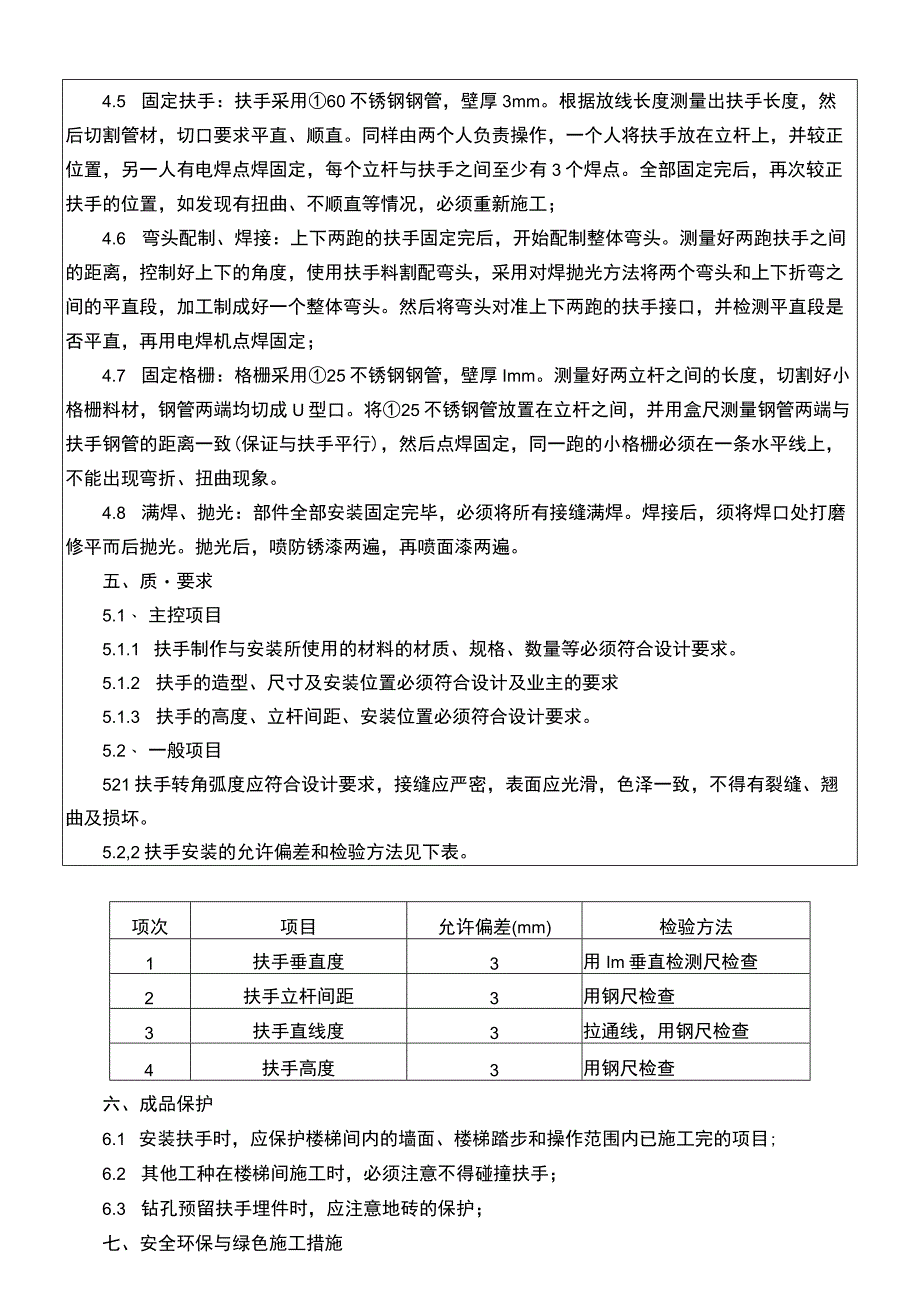

3、入孔内，并使胀栓全部膨开；4.4 固定立杆：立杆采用60不锈钢管，壁厚3mm。根据图纸中要求楼梯高度为IlOOmm,提前切割好扶手立杆长度，立杆上口与扶手相连一端要求切割成U型。然后一个人扶着立杆，并用垂直检测尺立杆垂直度，另一人用电焊将立杆与埋置好的中10膨胀螺栓焊接在一起。最后将不锈钢扣碗穿在立杆上，使作建筑胶将其固定；4.5 固定扶手：扶手采用60不锈钢钢管，壁厚3mm。根据放线长度测量出扶手长度，然后切割管材，切口要求平直、顺直。同样由两个人负责操作，一个人将扶手放在立杆上，并较正位置，另一人有电焊点焊固定，每个立杆与扶手之间至少有3个焊点。全部固定完后，再次较正扶手的位置，如发现有扭
4、曲、不顺直等情况，必须重新施工；4.6 弯头配制、焊接：上下两跑的扶手固定完后，开始配制整体弯头。测量好两跑扶手之间的距离，控制好上下的角度，使用扶手料割配弯头，采用对焊抛光方法将两个弯头和上下折弯之间的平直段，加工制成好一个整体弯头。然后将弯头对准上下两跑的扶手接口，并检测平直段是否平直，再用电焊机点焊固定；4.7 固定格栅：格栅采用25不锈钢钢管，壁厚Imm。测量好两立杆之间的长度，切割好小格栅料材，钢管两端均切成U型口。将25不锈钢管放置在立杆之间，并用盒尺测量钢管两端与扶手钢管的距离一致(保证与扶手平行)，然后点焊固定，同一跑的小格栅必须在一条水平线上，不能出现弯折、扭曲现象。4.8
5、满焊、抛光：部件全部安装固定完毕，必须将所有接缝满焊。焊接后，须将焊口处打磨修平而后抛光。抛光后，喷防锈漆两遍，再喷面漆两遍。五、质要求5.1、 主控项目5.1.1 扶手制作与安装所使用的材料的材质、规格、数量等必须符合设计要求。5.1.2 扶手的造型、尺寸及安装位置必须符合设计及业主的要求5.1.3 扶手的高度、立杆间距、安装位置必须符合设计要求。5.2、 一般项目521扶手转角弧度应符合设计要求，接缝应严密，表面应光滑，色泽一致，不得有裂缝、翘曲及损坏。5.2,2扶手安装的允许偏差和检验方法见下表。项次项目允许偏差(mm)检验方法1扶手垂直度3用Im垂直检测尺检查2扶手立杆间距3用钢尺检查

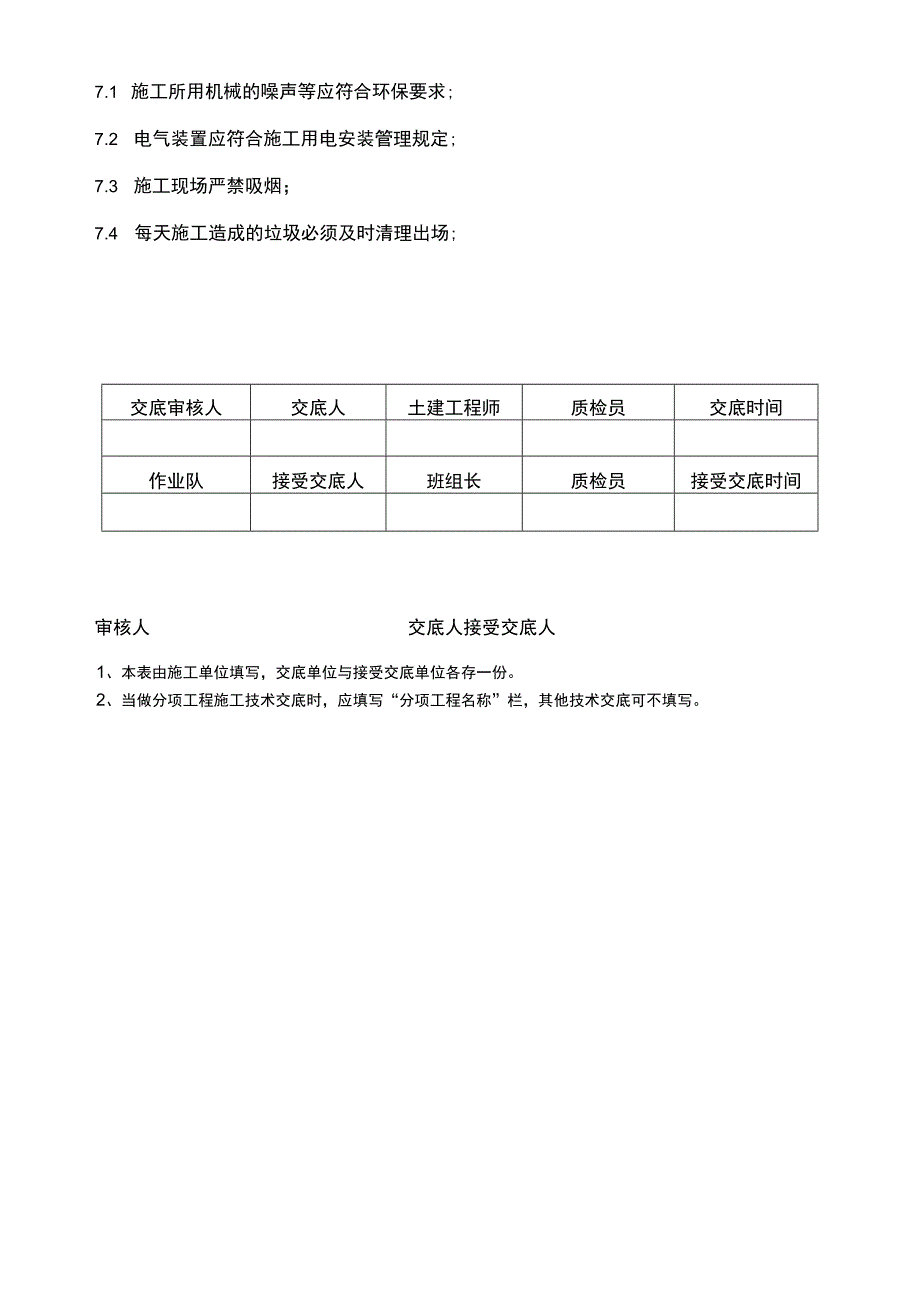

6、3扶手直线度3拉通线，用钢尺检查4扶手高度3用钢尺检查六、成品保护6.1 安装扶手时，应保护楼梯间内的墙面、楼梯踏步和操作范围内已施工完的项目;6.2 其他工种在楼梯间施工时，必须注意不得碰撞扶手；6.3 钻孔预留扶手埋件时，应注意地砖的保护；七、安全环保与绿色施工措施7.1 施工所用机械的噪声等应符合环保要求;7.2 电气装置应符合施工用电安装管理规定;7.3 施工现场严禁吸烟；7.4 每天施工造成的垃圾必须及时清理出场;交底审核人交底人土建工程师质检员交底时间作业队接受交底人班组长质检员接受交底时间审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
