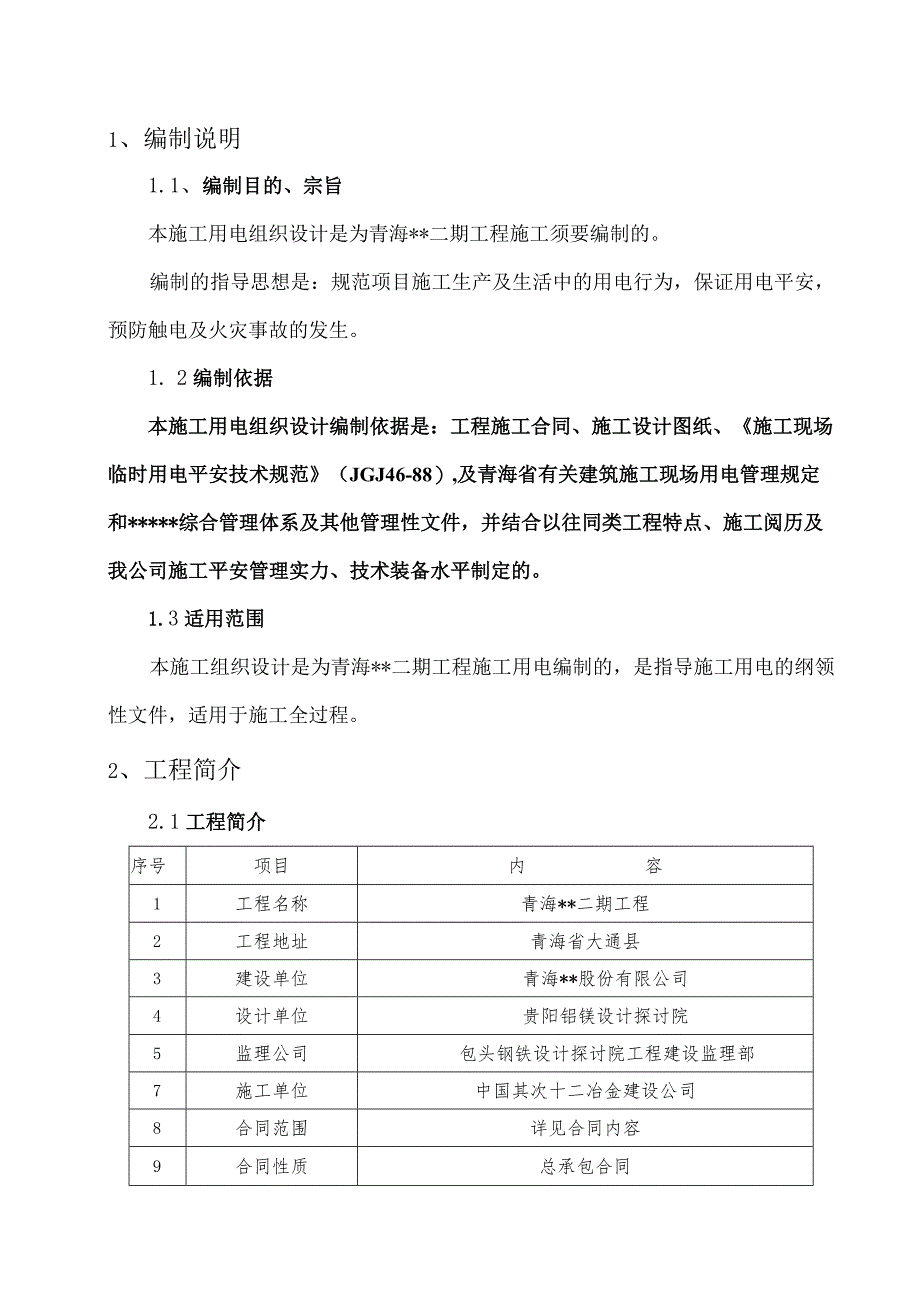

1、1、编制说明1.1、 编制目的、宗旨本施工用电组织设计是为青海*二期工程施工须要编制的。编制的指导思想是：规范项目施工生产及生活中的用电行为，保证用电平安，预防触电及火灾事故的发生。1. 2编制依据本施工用电组织设计编制依据是：工程施工合同、施工设计图纸、施工现场临时用电平安技术规范（JGJ46-88）,及青海省有关建筑施工现场用电管理规定和*综合管理体系及其他管理性文件，并结合以往同类工程特点、施工阅历及我公司施工平安管理实力、技术装备水平制定的。1.3适用范围本施工组织设计是为青海*二期工程施工用电编制的，是指导施工用电的纲领性文件，适用于施工全过程。2、工程简介2.1工程简介序号项目内容

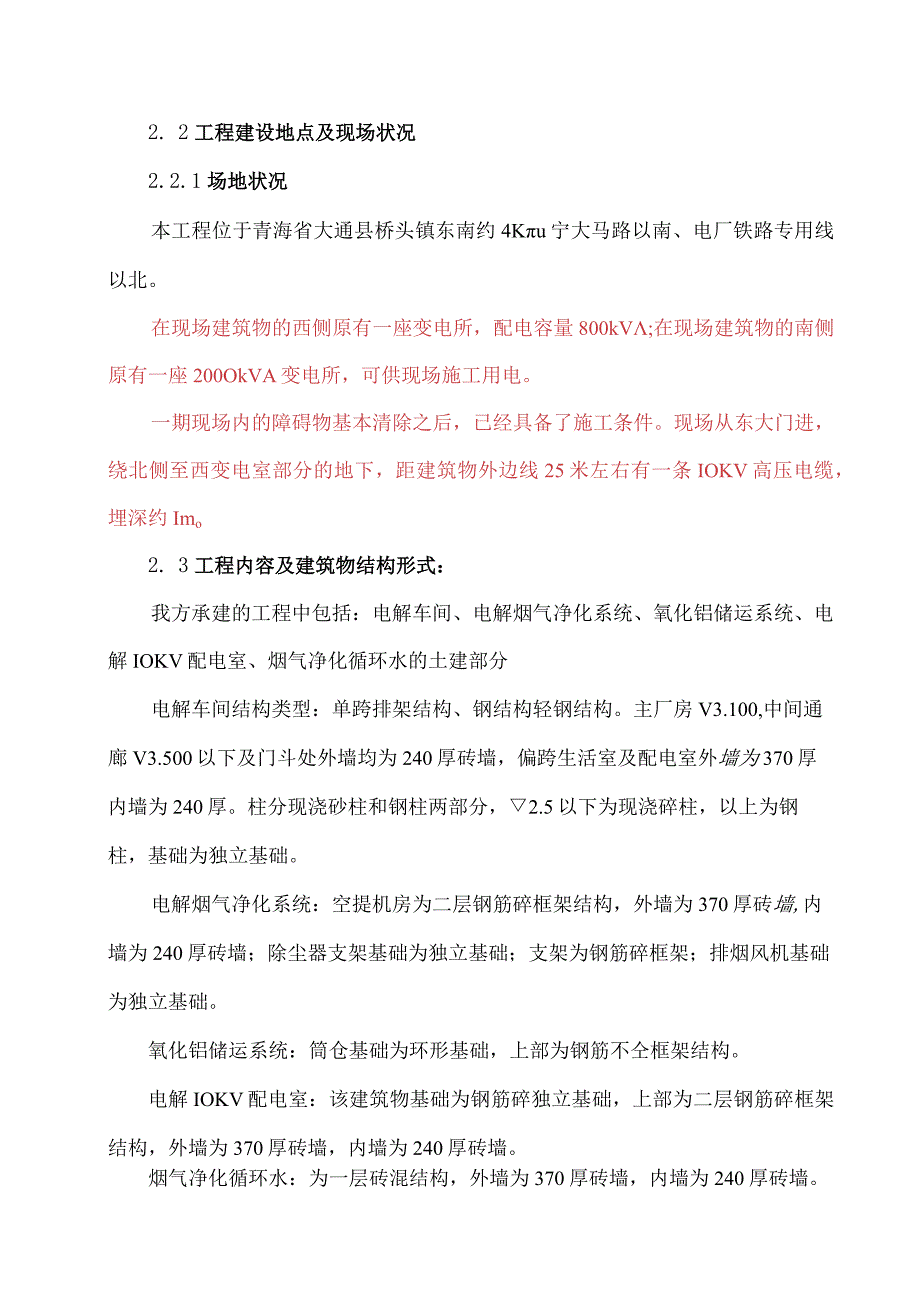

2、1工程名称青海*二期工程2工程地址青海省大通县3建设单位青海*股份有限公司4设计单位贵阳铝镁设计探讨院5监理公司包头钢铁设计探讨院工程建设监理部7施工单位中国其次十二冶金建设公司8合同范围详见合同内容9合同性质总承包合同2. 2工程建设地点及现场状况2.2.1场地状况本工程位于青海省大通县桥头镇东南约4Ku宁大马路以南、电厂铁路专用线以北。在现场建筑物的西侧原有一座变电所，配电容量800kV;在现场建筑物的南侧原有一座200OkVA变电所，可供现场施工用电。一期现场内的障碍物基本清除之后，已经具备了施工条件。现场从东大门进，绕北侧至西变电室部分的地下，距建筑物外边线25米左右有一条IOKV高压
3、电缆，埋深约Imo2. 3工程内容及建筑物结构形式：我方承建的工程中包括：电解车间、电解烟气净化系统、氧化铝储运系统、电解IOKV配电室、烟气净化循环水的土建部分电解车间结构类型：单跨排架结构、钢结构轻钢结构。主厂房V3.100,中间通廊V3.500以下及门斗处外墙均为240厚砖墙，偏跨生活室及配电室外墙为370厚内墙为240厚。柱分现浇砂柱和钢柱两部分，2.5以下为现浇碎柱，以上为钢柱，基础为独立基础。电解烟气净化系统：空提机房为二层钢筋碎框架结构，外墙为370厚砖墙,内墙为240厚砖墙；除尘器支架基础为独立基础；支架为钢筋碎框架；排烟风机基础为独立基础。氧化铝储运系统：筒仓基础为环形基础，

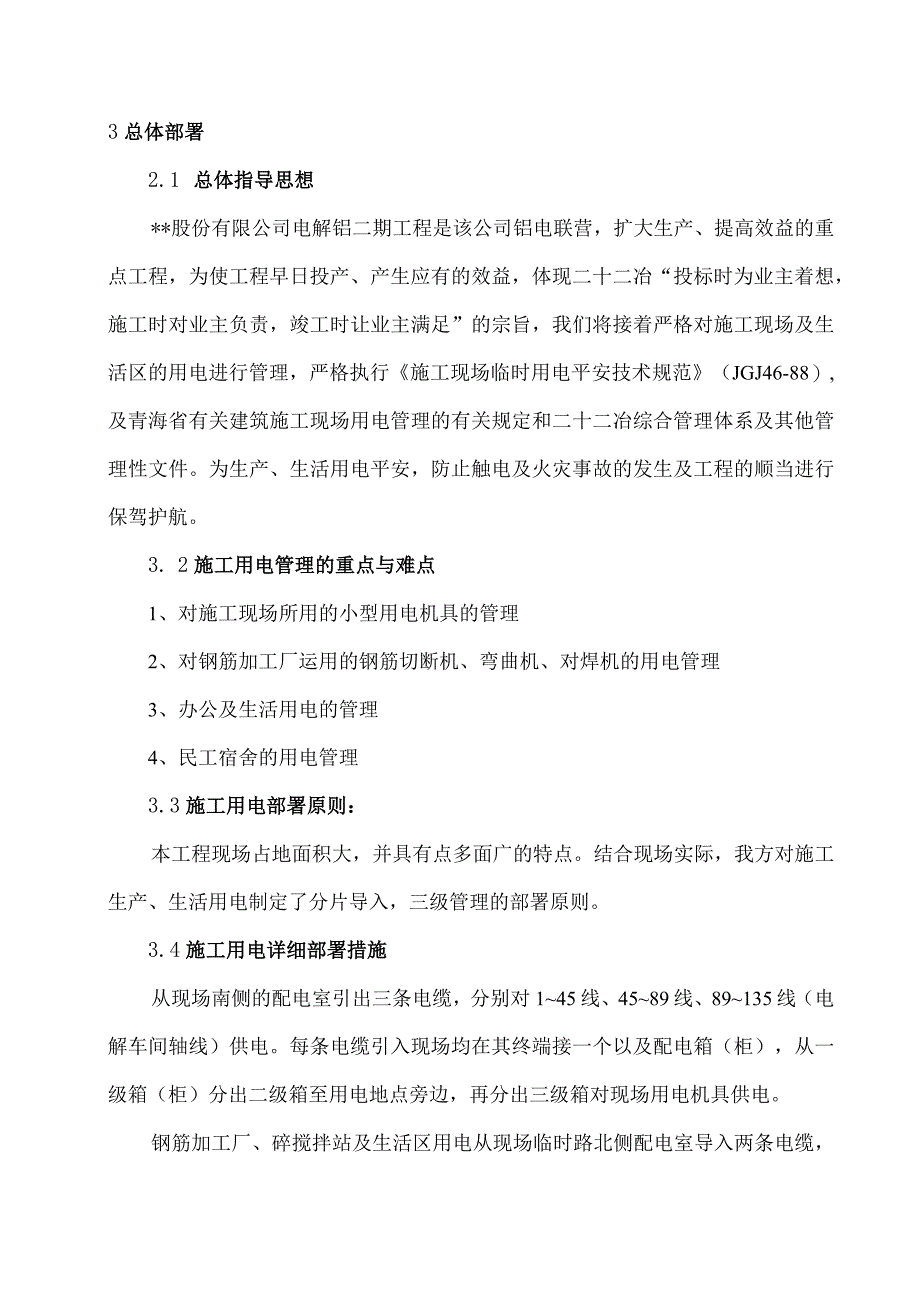

4、上部为钢筋不仝框架结构。电解IOKV配电室：该建筑物基础为钢筋碎独立基础，上部为二层钢筋碎框架结构，外墙为370厚砖墙，内墙为240厚砖墙。烟气净化循环水：为一层砖混结构，外墙为370厚砖墙，内墙为240厚砖墙。3总体部署2.1 总体指导思想*股份有限公司电解铝二期工程是该公司铝电联营，扩大生产、提高效益的重点工程，为使工程早日投产、产生应有的效益，体现二十二冶“投标时为业主着想，施工时对业主负责，竣工时让业主满足”的宗旨，我们将接着严格对施工现场及生活区的用电进行管理，严格执行施工现场临时用电平安技术规范（JGJ46-88）,及青海省有关建筑施工现场用电管理的有关规定和二十二冶综合管理体系及
5、其他管理性文件。为生产、生活用电平安，防止触电及火灾事故的发生及工程的顺当进行保驾护航。3. 2施工用电管理的重点与难点1、对施工现场所用的小型用电机具的管理2、对钢筋加工厂运用的钢筋切断机、弯曲机、对焊机的用电管理3、办公及生活用电的管理4、民工宿舍的用电管理3.3施工用电部署原则：本工程现场占地面积大，并具有点多面广的特点。结合现场实际，我方对施工生产、生活用电制定了分片导入，三级管理的部署原则。3.4施工用电详细部署措施从现场南侧的配电室引出三条电缆，分别对145线、4589线、89135线（电解车间轴线）供电。每条电缆引入现场均在其终端接一个以及配电箱（柜），从一级箱（柜）分出二级箱至
6、用电地点旁边，再分出三级箱对现场用电机具供电。钢筋加工厂、碎搅拌站及生活区用电从现场临时路北侧配电室导入两条电缆，一条供砂搅拌站生产、生活用电，另一条供钢筋加工场及我项目部的生产及生活用电。配电箱（柜）配置同上。上述三级配电箱（柜）中一级箱（柜）只允许接二级箱，二级箱只允许接三级箱（柜），只有三级箱允许接照明灯具及用电设备，决不允许将用电设备接在一、二级配电箱上。4、施工用电计算4. 1用电设备统计依据本工程的施工支配，配备如下用电设备：土建施工阶段用电设备一览及配电容量安排表T电器名称额定功率kw总数配电箱容量安排（台）AlA2A3A4A5A6电焊机384I111硅搅拌机50.211插入式混
7、凝土振动器1.16222卷扬机3.511钢筋切断机5.522钢筋成型机322振动打夯机48332电锯1.1211钢筋对焊机10022设备功率小计kw463.553.352.249.350.2258.5配电箱计算负荷kw364.543.241.938.559.5181.4181.4一级箱计算电流A888578120368368室外照明小计kw68.94计算依据见表-2室内照明小计kw4.725计算依据见表-2计算总用电量kw370.16计算总负荷容量kVA518.22说明：一级配电箱的负荷计算，依据将照明负荷匀称地安排到6个配电箱上并照计算公式：P=1.1(KlPc+K2Pa+K3Pb)进行。本
8、阶段A6配电箱作为备用配电箱，其设备布置仍依据标准的一级配电箱配置电气器件。土建施工阶段室内外照明用电负荷计算表表-2序号项目指标数量m2用电量kw备注1混凝土浇灌室外照明1wm25632056.32钢筋室外加工场照明10wm28108.13木材加工场照明8wm250044室外材料堆放场照明0.8wm26800.545办公室及宿舍照明6wm26003.66食堂用电5wm2250.125土建施工阶段室外照明用电量：56.38.1+4+0.54=68.94(kw)土建施工阶段室内照明用电量：3.6+0.125=4.725(kw)照明负荷将依据现场须要，尽可能地依据负荷均衡和就近的原则接入系统。42
9、用电负荷安排从南1#变电所(两台IOoOkVA变压器)引出九路。、L2、L3、L八L5供南侧、东侧及部分西侧场地用电，设置一级配电箱6个：MA2、A3、A,、A5、A6O其中A为备用配电箱;从西2#变电所(800kVA)引出三路L八L8、L9、供北侧及部分西侧用电设备用电，设置一级配电箱三个：A7、A8、A9o一级配电箱用电负荷安排见表T所示。4. 3变压器容量校核南1#变电所：P=1.1(K1Pc+K3Pb)=1.1(0.6154.8+1.068.94)=178.0kwP计算用电负荷容量，kwPc一一全部施工动力用电设备额定用电量之和，kwPa一一室内照明设备额定用电量之和，kwR室外照明设
10、备额定用电量之和，kwK1一一全部施工用电设备同时运用系数，取0.6K2一一室内照明设备同时运用系数，取0.81.室外照明设备同时运用系数，取1.0折算为变压器的负荷容量依据公式：P0=L05P/cos进行计算。P0折算到变压器的计算负荷容量，KVAcos功率因数，取0.751. 05变压器的容量修正系数P计算用电负荷容量，kwP0=L05P/cos=1.4*178=249.2kVA2000kVA,满足要求A西2#变电所：P=L1(K1Pc+K2Pa)=LlX(0.6103.2+0.81.025)=69.OlkwP0=1.05P/cos=1.469.Ol=96.6VA800kVA,满足要求4.
11、4一级配电导线截面计算4.4.1 按允许载流量校核施工现场中P皿=533kw(见表-1)70XPmaX=53300WA3XU线XCOS犷1.733800.8供电采纳三相五线制，选用3X5Omm2+2X35mm2铝芯电缆，其持续允许电流为175Ao从一级配电箱馈出三至四路途分别送电到相应的二级配电箱，二级配箱电源电缆采纳YZ-5003X25+2XlOmm2电缆，持续允许电流为65A；二级配电箱至开关箱（三级配电箱）选用mm?以上电缆。钢筋加工场、搅拌站、生活区及办公区PeaX=I81.4kw（见表-1）=344.5A1000Px1000181.4IlldAgXU纬XCOSU75x380x0.8其
12、持续允许供电采纳三相五线制，选用3X185m2+2X95mm2铝芯电缆,电流为420Ao一级配电箱电源电缆埋地敷设，埋地深度800mm,在电缆上下各匀称铺设100mm的细砂，然后加盖一层红砖爱护层，最终填土覆盖，并在拐角和重要地段设置标桩。个别地段可因地制宜实行架空敷设方式。二级配电箱的电源电缆以架空敷设方式为主。一级配电箱、二级配电箱箱采纳2mm厚的铁板制作，前后双开门，设置锁鼻，设防雨措施，顶部安装两个镀锌吊装环。箱体防腐采纳桔黄色喷塑处理。开关箱采纳绝缘电木板，30A三相四线胶木插座。配电箱、开关箱中导线的进线口和出线口均设在箱体的下底面。进、出线电缆均加设护套爱护，成束绑扎并做防水弯处
13、理。4.4.2 按允许压降校核导线施工现场最长线路Ll500m,线路电缆截面25mm2,依据要求：工地临时用电网路电压降7%。该回路的最大负荷出现在设备安装阶段，Pmax=43.2kwo导线电压降按下式计算:Z尸X）=UXS线路电压降，对于工地施工临时电网取7%S线路导线截面积，单位mr112PL线路负荷矩，单位kwXmC材料系数，对于本工程选用的三相五线制铜导线，取77ZPXLCXS43.250077x50= 5.6%7%可满足运用要求。钢筋加工场、搅拌站、生活区及办公区最长路途L5500m,线路电缆截面15Onml2,依据要求：工地临时用电网路电压降W7%。该回路的最大负荷出现在设备安装阶
