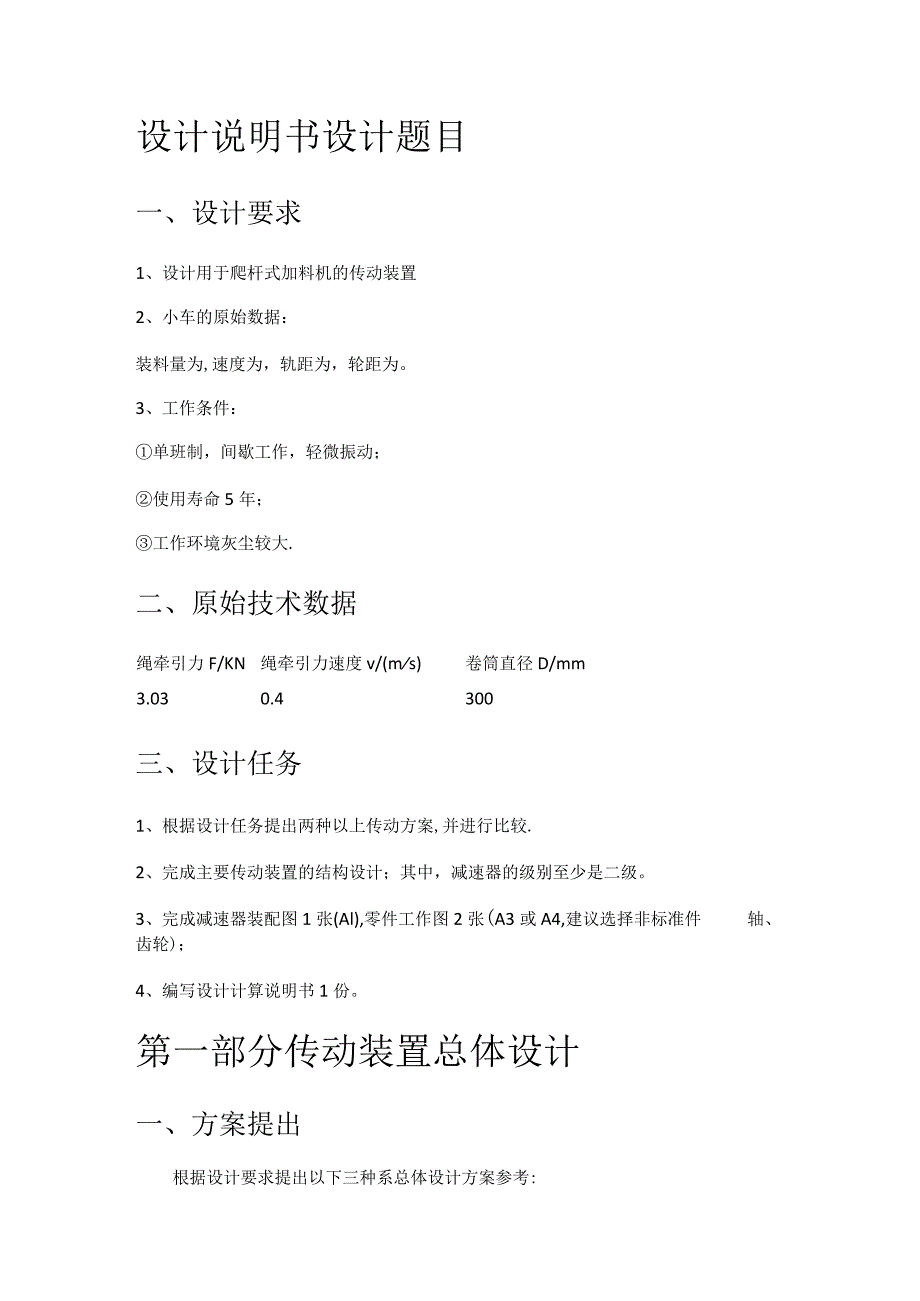

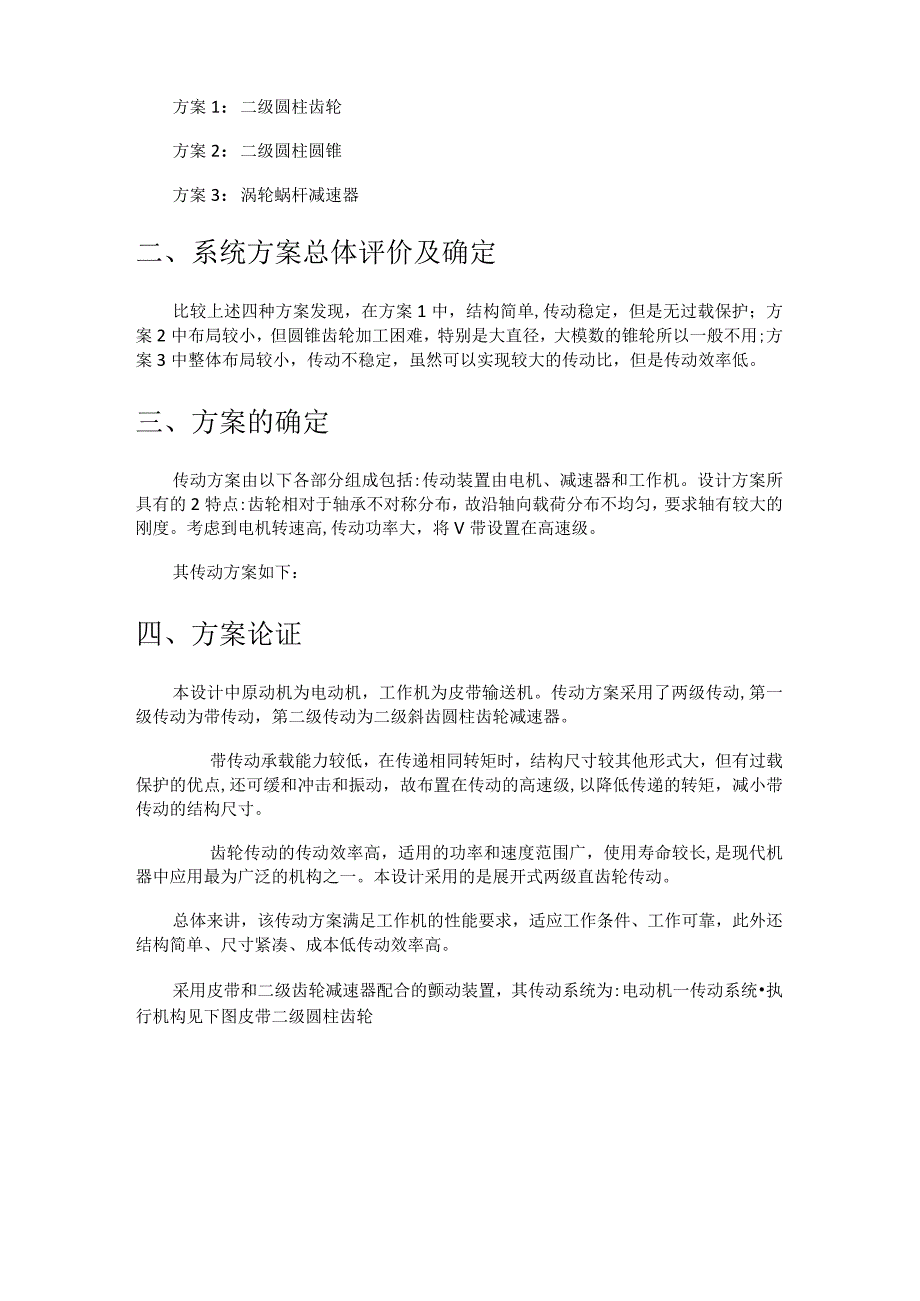

1、设计说明书设计题目一、设计要求1、设计用于爬杆式加料机的传动装置2、小车的原始数据：装料量为,速度为，轨距为，轮距为。3、工作条件：单班制，间歇工作，轻微振动；使用寿命5年；工作环境灰尘较大.二、原始技术数据绳牵引力F/KN绳牵引力速度v/(ms)卷筒直径D/mm3.030.4300三、设计任务1、根据设计任务提出两种以上传动方案,并进行比较.2、完成主要传动装置的结构设计；其中，减速器的级别至少是二级。3、完成减速器装配图1张(Al),零件工作图2张(A3或A4,建议选择非标准件轴、齿轮)；4、编写设计计算说明书1份。第一部分传动装置总体设计一、方案提出根据设计要求提出以下三种系总体设计方案
2、参考:方案1：二级圆柱齿轮方案2：二级圆柱圆锥方案3：涡轮蜗杆减速器二、系统方案总体评价及确定比较上述四种方案发现，在方案1中，结构简单,传动稳定，但是无过载保护；方案2中布局较小，但圆锥齿轮加工困难，特别是大直径，大模数的锥轮所以一般不用;方案3中整体布局较小，传动不稳定，虽然可以实现较大的传动比，但是传动效率低。三、方案的确定传动方案由以下各部分组成包括:传动装置由电机、减速器和工作机。设计方案所具有的2特点:齿轮相对于轴承不对称分布，故沿轴向载荷分布不均匀，要求轴有较大的刚度。考虑到电机转速高,传动功率大，将V带设置在高速级。其传动方案如下：四、方案论证本设计中原动机为电动机，工作机为皮

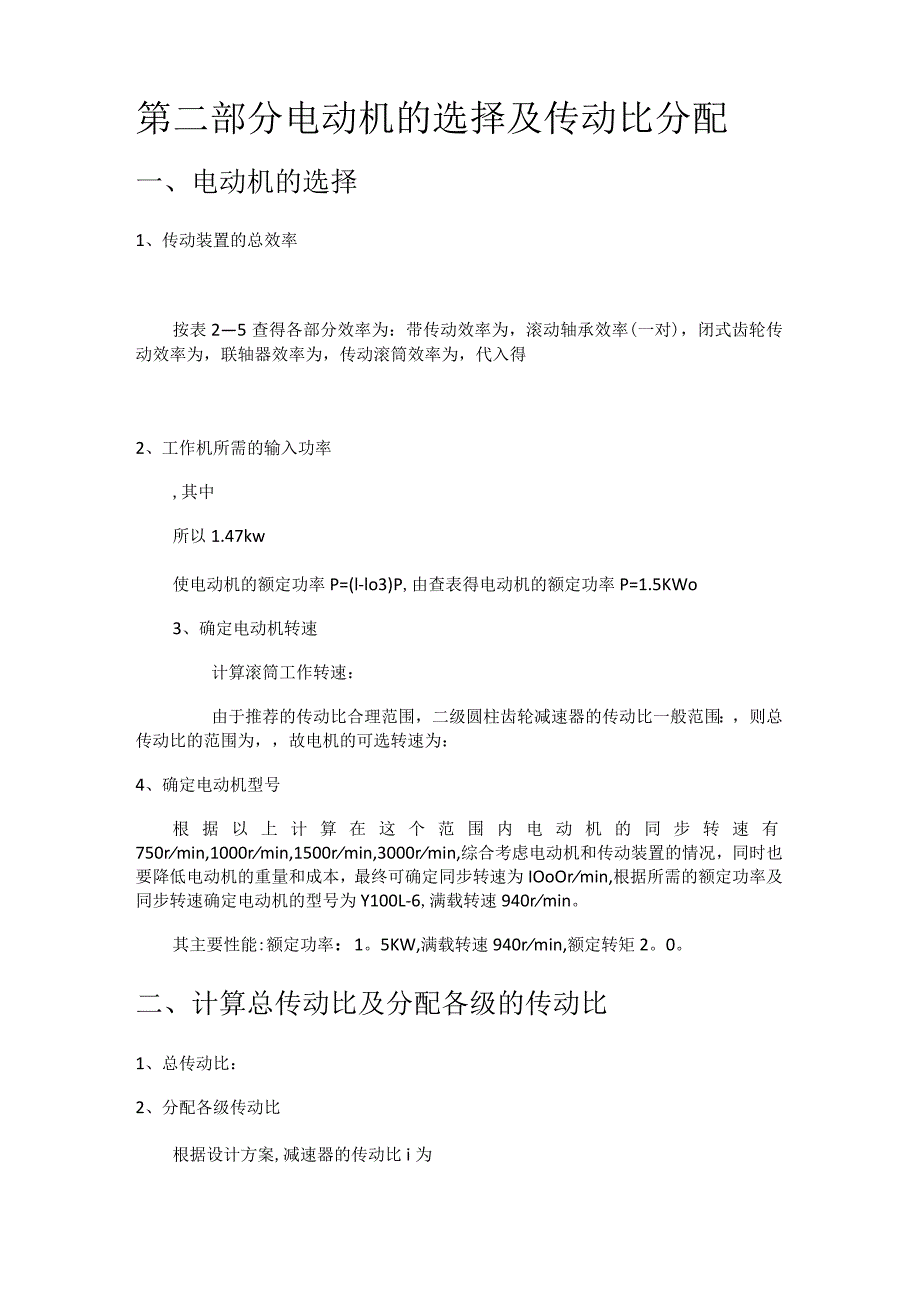

3、带输送机。传动方案采用了两级传动,第一级传动为带传动，第二级传动为二级斜齿圆柱齿轮减速器。带传动承载能力较低，在传递相同转矩时，结构尺寸较其他形式大，但有过载保护的优点,还可缓和冲击和振动，故布置在传动的高速级,以降低传递的转矩，减小带传动的结构尺寸。齿轮传动的传动效率高，适用的功率和速度范围广，使用寿命较长,是现代机器中应用最为广泛的机构之一。本设计采用的是展开式两级直齿轮传动。总体来讲，该传动方案满足工作机的性能要求，适应工作条件、工作可靠，此外还结构简单、尺寸紧凑、成本低传动效率高。采用皮带和二级齿轮减速器配合的颤动装置，其传动系统为:电动机一传动系统执行机构见下图皮带二级圆柱齿轮第二部
4、分电动机的选择及传动比分配一、电动机的选择1、传动装置的总效率按表25查得各部分效率为：带传动效率为，滚动轴承效率(一对)，闭式齿轮传动效率为，联轴器效率为，传动滚筒效率为，代入得2、工作机所需的输入功率,其中所以1.47kw使电动机的额定功率P=(l-lo3)P,由查表得电动机的额定功率P=1.5KWo3、确定电动机转速计算滚筒工作转速：由于推荐的传动比合理范围，二级圆柱齿轮减速器的传动比一般范围：，则总传动比的范围为，故电机的可选转速为：4、确定电动机型号根据以上计算在这个范围内电动机的同步转速有750rmin,1000rmin,1500rmin,3000rmin,综合考虑电动机和传动装置
5、的情况，同时也要降低电动机的重量和成本，最终可确定同步转速为IOoOrmin,根据所需的额定功率及同步转速确定电动机的型号为Y100L-6,满载转速940rmin。其主要性能:额定功率：1。5KW,满载转速940rmin,额定转矩2。0。二、计算总传动比及分配各级的传动比1、总传动比：2、分配各级传动比根据设计方案,减速器的传动比i为取两级援助齿轮减速器高速级的传动比则低速级的传动比为高速级的传动比为3、运动参数及动力参数计算电动机轴I轴（高速轴）11轴（中间轴）In轴（低速轴）IV轴（滚筒轴）各轴运动和动力参数如下表参数电动机1轴2轴3轴卷筒功率p/kw94037685.8425.4725.
6、47转速n/rom-1Io47Io41Io34Io27Io23转矩T/N。m14.93373149.1476.2461.2I传动比i2o54.383.371效率Oo960.95Oo950.97第三部分V带设计一、确定皮带轮1、确定计算功率。由表87查得工作情况系数；故2、选取V带带型。根据、由图8-11选用A型。确定带轮的基本直径并验算带速V.3、初选小带轮的基准直径.由表8-6和表8-8,取小带轮的基准直径；验算带速v；按式8-13验算带的速度；因为5msv30ms,故带速合适;计算带轮的基准直径；根据式8-15a,计算大带轮的基准直径；根据表88取250mm.二、确定V带的中心距a和基准长
