1、综合练习题1一、填空题1、在柱平法施工图中，应按规定注明各结构层的楼面标高、结构层标高及相应的结构层号，尚应注明部结构嵌固部位位置2、当墙身所设置的水平与竖向分布钢筋的排数图纸未标注，这时墙体水平与竖向分布筋排数如何确定2排。3、梁平面注写包括集中标注与原位标注，施工时，原位标注取值优先。4、剪力墙拉筋两种布置方式为：双向和梅花双向。5、当剪力墙水平分布筋不满足连梁、暗梁及边框梁的侧面构造钢筋的要求时，应补充注明梁侧面纵筋的具体数值，其在支座的锚固要求同连梁中受力钢筋。6、JD1800X300+3.1OO318314表示1号矩形洞口，洞宽800、洞高300,洞口中心距本结构层楼面3100,洞宽
2、方向补强钢筋为3618,洞高方向补强钢筋为36147、地下室外墙集中标注中OS代表外墙外侧贯穿筋，IS代表外墙内侧贯穿筋。其中水平贯穿筋以H打头注写,竖向贯穿筋以打头注写。8、地下室外墙底部非贯穿钢筋向层内伸出长度值从基础底板顶面算起:地下室外墙顶部非贯穿钢筋向层内的伸出长度值从电底面_算起；中层楼板处非贯穿钢筋向层内伸出长度值从3L算起。9、当抗震结构中的非框架梁、悬挑梁、井字梁，及非抗震设计中的各类梁接受不同的箍筋间距及肢数时，用“/”将其分开。注写时，先注写梁支座端部的箍筋,在斜线后注写梁跨中部分的箍筋间距及肢数。10、梁侧面钢筋为构造筋时，其搭接长度为I5d锚固长度为15d：为受扭纵向
3、钢筋时，其搭接长度为_11或IIe,锚固长度为Ia或Iae,其锚固方式同框架梁下部纵筋。11、非框架梁、井字梁及板的上部纵向钢筋在端支座的锚固要求分两种，非别为当设计按较接时和当充分利用钢筋的抗拉强度时。12、当非框架梁配有受扭纵向钢筋时，梁纵筋锚入支座长度为Ia,在端支座直锚长度不足时可伸直端支座对边后弯折，且平直段长度20.6Iab,弯折长度15d013、当贯穿筋接受两种规格钢筋“隔一步一”方式时，图中标注中18/中12100,表示直径为中18的钢筋和直径为12的钢筋两者之间间距为100,直径18的钢筋的间距为200,直径12的钢筋的间距为20014、后浇带HJD的两种留筋方式分别为：贯穿
4、留筋和100%搭接留筋15、抗震等级的锚固长度系数CaE,对一、二级抗震等级取1.15,对三级抗震等级取1.05,对四级抗震等级取1.0016、北爱惜层厚度指最外层钢筋外边缘至号表面的距离17、剪力墙变截面处上层墙体竖向分布筋锚固长度为楼板卜.1.2Iae(la)。剪力墙竖向分布筋锚入连梁内构造锚入深度为楼板下Iae(Ia)o18、小墙肢定义：墙肢长度不大于墙厚生倍的剪力墙。矩形小墙肢的厚度不大于300时,箍筋全高加密。19、剪力墙边缘构件纵向钢筋连接接受搭接连接时，搭接长度为喔其搭接位置为楼板顶面或基础顶面三500,相邻接头错开0.3IM剪力墙身竖向分布钢筋连接接受搭接时，搭接长度为L也搭接
5、位置为楼板顶面或基础顶面网，当不为100%接头搭接时，相邻接头应错开邈。20、某一级抗震结构框架梁KLl30060010()l00200(2)3618；318,该梁的加密区长度为1200mm；若为三级抗震，加密区长度为900mm。21、非框架梁L,当端支座为柱、剪力墙时，梁端部应设加密区。当梁配有受扭纵向钢筋时，梁下部纵筋锚入支座长度为Ia22、抗裂构造钢筋自身及其与受力筋搭接长度国；抗温度筋自身及其与受力主筋搭接长度11。分布筋自身及其与受力筋、构造钢筋的搭接长度为国；当分布筋兼做抗温度筋时，其自身及与受力主筋、构造钢筋搭接长度H23、抗震结构无梁楼盖柱上板带内贯穿纵筋搭接长度为返。无柱帽柱
6、上板带的下部贯穿纵筋，宜在柱面2倍板厚外连接，接受搭接时钢筋端部宜设置垂直于板面的弯钩。二、选择题1、当非阴影区外圈设置箍筋时，设计者应注明箍筋的具体数值及其余拉筋。施工时，箍筋应包住阴影区内其次列一竖向纵筋。A、第一列B、其次列C、第三列D、第四列2、地下室外墙外侧非贯穿筋通常接受“隔一步一”方式与集中标注的贯穿筋间隔布置，其标注间距应与贯穿筋相同，两者组合后的实际分布间距为各自标注间距的1/2。A、1/21倍C、2倍D、1/43、地下室墙体水平非贯穿筋边支座处伸出长度从支座一外边缘算起。A、外边缘B中间C、内边缘D随意位置4、受拉钢筋锚固长度Ia最小不应小于200A、250B、300C、2
7、00D、1505、当锚固钢筋的爱惜层厚度不大于M时，锚固钢筋长度范围内设置横向构造筋。A、5cmB、IOcmC、5dD、IOd6、纵向受力钢筋搭接，当受压钢筋直径大于25mm时，应在搭接接头两个端面外100mm范围内各设置两道箍筋。A、50mmB、100mrnC、150mmD、200mm7、剪力墙水平分布筋在端部为暗柱时伸直柱端后弯折，弯折长度为的去A、IOdB、IOcmC、15dD、15cm8、纯悬挑梁XL底筋锚固长度为15dA、IOdB、12dC、15dD、20d综合练习题2单选题第1题当独立基础板底X、Y方向宽度满足什么要求时，X、Y方向钢筋长度=板底宽度*0.9A、22500Bs226
8、00C、22700D、22800正确答案:A答案解析：解析：参考图集IlGl（H-3第63页第2题梁上起柱时，在梁内设几道箍筋（）A、两道B、三道C、一道正确答案:A答案解析：解析：参考图集UGl（H第66页第3题在基础内的第一根柱箍筋到基础顶面的距离是多少（）A、50Bs100C、3d（d为箍筋直径）D、5d（d为箍筋直径）正确答案:B答案解析：解析：参考图集IlGIOl-3第59页第4题高板位筏型基础指：（）A、筏板顶高出梁顶B、梁顶高出筏板顶C、梁顶平筏板顶D、筏板在梁的中间正确答案:C答案解析：解析：参考图集IlGlOl3第30页第5题当直形一般梁端支座为框架梁时，第一排端支座负筋伸入

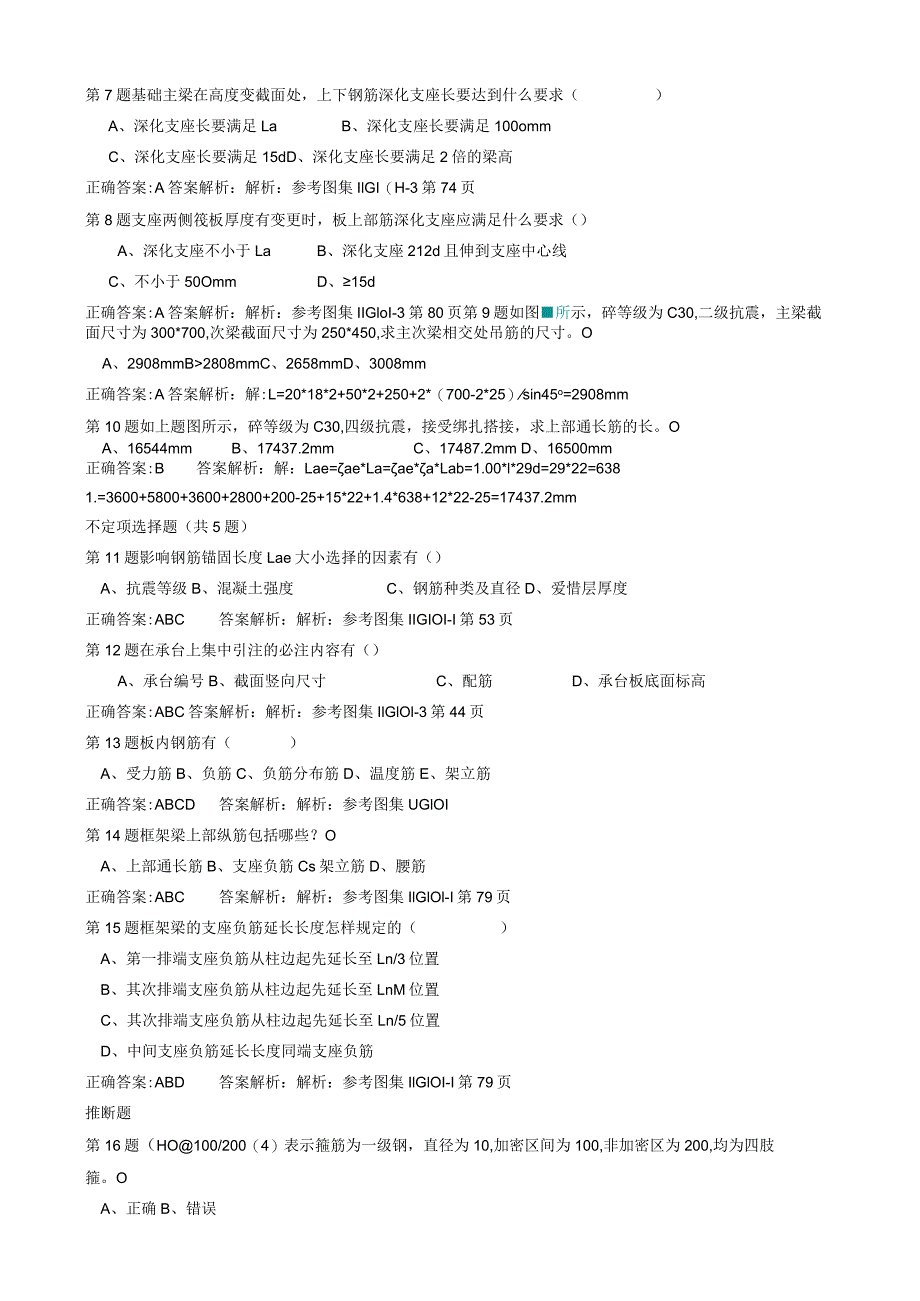

9、梁内的长度为：（）A、l3LnB、l4LnC、l5LnD、l6Ln正确答案:A答案解析：解析：参考图集IlGI（H-I第79页第6题上柱钢筋比下柱钢筋多时，上柱比下柱多出的钢筋如何构造（）A、从楼面干脆向下插1.5LaeB、从楼面干脆向下插1.6LaeC、从楼面干脆向下插1.2*LaeD、单独设置插筋，从楼面对下插L2La,和上柱多出钢筋搭接正确答案:C答案解析：解析：参考图集03GIOI-I第36页第7题基础主梁在高度变截面处，上下钢筋深化支座长要达到什么要求（）A、深化支座长要满足LaB、深化支座长要满足100ommC、深化支座长要满足15dD、深化支座长要满足2倍的梁高正确答案:A答案解
10、析：解析：参考图集IlGI（H-3第74页第8题支座两侧筏板厚度有变更时，板上部筋深化支座应满足什么要求（）A、深化支座不小于LaB、深化支座212d且伸到支座中心线C、不小于50OmmD、15d正确答案:A答案解析：解析：参考图集IIGloI-3第80页第9题如图所示，碎等级为C30,二级抗震，主梁截面尺寸为300*700,次梁截面尺寸为250*450,求主次梁相交处吊筋的尺寸。OA、2908mmB2808mmC、2658mmD、3008mm正确答案:A答案解析：解:L=20*18*2+50*2+250+2*（700-2*25）sin45o=2908mm第10题如上题图所示，碎等级为C30,
11、四级抗震，接受绑扎搭接，求上部通长筋的长。OA、16544mmB、17437.2mmC、17487.2mm D、16500mm正确答案:B答案解析：解：Lae=ae*La=ae*a*Lab=1.00*l*29d=29*22=6381.=3600+5800+3600+2800+200-25+15*22+1.4*638+12*22-25=17437.2mm不定项选择题（共5题）第11题影响钢筋锚固长度Lae大小选择的因素有（）A、抗震等级B、混凝土强度C、钢筋种类及直径D、爱惜层厚度正确答案:ABC答案解析：解析：参考图集IIGIOI-I第53页第12题在承台上集中引注的必注内容有（）A、承台编号
12、B、截面竖向尺寸C、配筋D、承台板底面标高正确答案:ABC答案解析：解析：参考图集IlGlOl-3第44页第13题板内钢筋有（）A、受力筋B、负筋C、负筋分布筋D、温度筋E、架立筋正确答案:ABCD答案解析：解析：参考图集UGlOI第14题框架梁上部纵筋包括哪些？OA、上部通长筋B、支座负筋Cs架立筋D、腰筋正确答案:ABC答案解析：解析：参考图集IlGlOl-I第79页第15题框架梁的支座负筋延长长度怎样规定的（）A、第一排端支座负筋从柱边起先延长至Ln/3位置B、其次排端支座负筋从柱边起先延长至LnM位置C、其次排端支座负筋从柱边起先延长至Ln/5位置D、中间支座负筋延长长度同端支座负筋正
13、确答案:ABD答案解析：解析：参考图集IlGlOI-I第79页推断题第16题（HO100/200（4）表示箍筋为一级钢，直径为10,加密区间为100,非加密区为200,均为四肢箍。OA、正确B、错误正确答案:A答案解析：解析：参考图集IlGl(Hj第27页第17题KL8(5A)表示第8号框架梁，5跨，一端有悬挑OA、正确B、错误正确答案:A答案解析：解析：参考图集IlGlol-I第26页第18题抗震框架柱纵筋的断点位置，底层在距基础顶面2Hn3处，其他层断点位置距楼面的高度为2Max(Hn3,500mm,柱截面最大宽度)()A、正确B、错误正确答案:B答案解析：解析：参考图集OIlGIOl-I
14、第57页第19题当端支座为柱、剪力墙、框支梁或深梁时，梁端部上部支座筋取伸入跨内长度为Ln/3,Ln为相邻左右两跨中跨度较大一跨的跨度值。OA、正确B、错误正确答案:A答案解析：解析：参考图集IlGIoI-I第79页第20题基础次梁上部筋伸入支座中心线且212d,下部筋伸入支座边缘向上弯折15d()A、正确错误正确答案:A答案解析：解析：参考图集IlGI(H3第76页第21题边框梁代号是BKL,它属于梁构件()A、正确B、错误正确答案:B答案解析：解析：参考图集IlGlOl-I第15页，它是墙梁，属于墙构件。第22题假如柱下层钢筋在变截面处弯折，上层接受插筋构造，插筋伸入下层L5Lae,从梁顶
15、处起先计算()A、正确B、错误正确答案:B答案解析：解析：参考图集IlGIoI-I第60页解析：参考图集UGlOI-I第60页第23题悬挑梁下部纵筋锚入支座15d()A、正确B、错误正确答案:A答案解析：解析：参考图集UGlOl第89页第24题梁悬挑端截面尺寸的原位标注为：300X700/500表示悬挑端梁宽300,梁根的截面高度为500,梁端的截面高度为70SOA、正确错误正确答案:B答案解析：解析：表示梁宽300,高700,悬挑梁梁根高700,梁端高500第25题非框架梁的编号是L()A、正确B、错误正确答案:A答案解析：解析：参考图集03GloI-I第26页第26题当梁顶比板顶低的时候，注写“负标高高差”()A、正确错误正确答案:A答案解析：解析：参考图集IlGlOI/第28页第27题板的支座是圈梁时，其上部支座负筋锚固长度为：支座宽-爱惜层-圈梁外侧角筋直径+15d,下部纵筋伸入支座5d且至少到圈梁中心线（）A、正确B、错误正确答案:A答案解析：解析：参考图集IlGl（H
