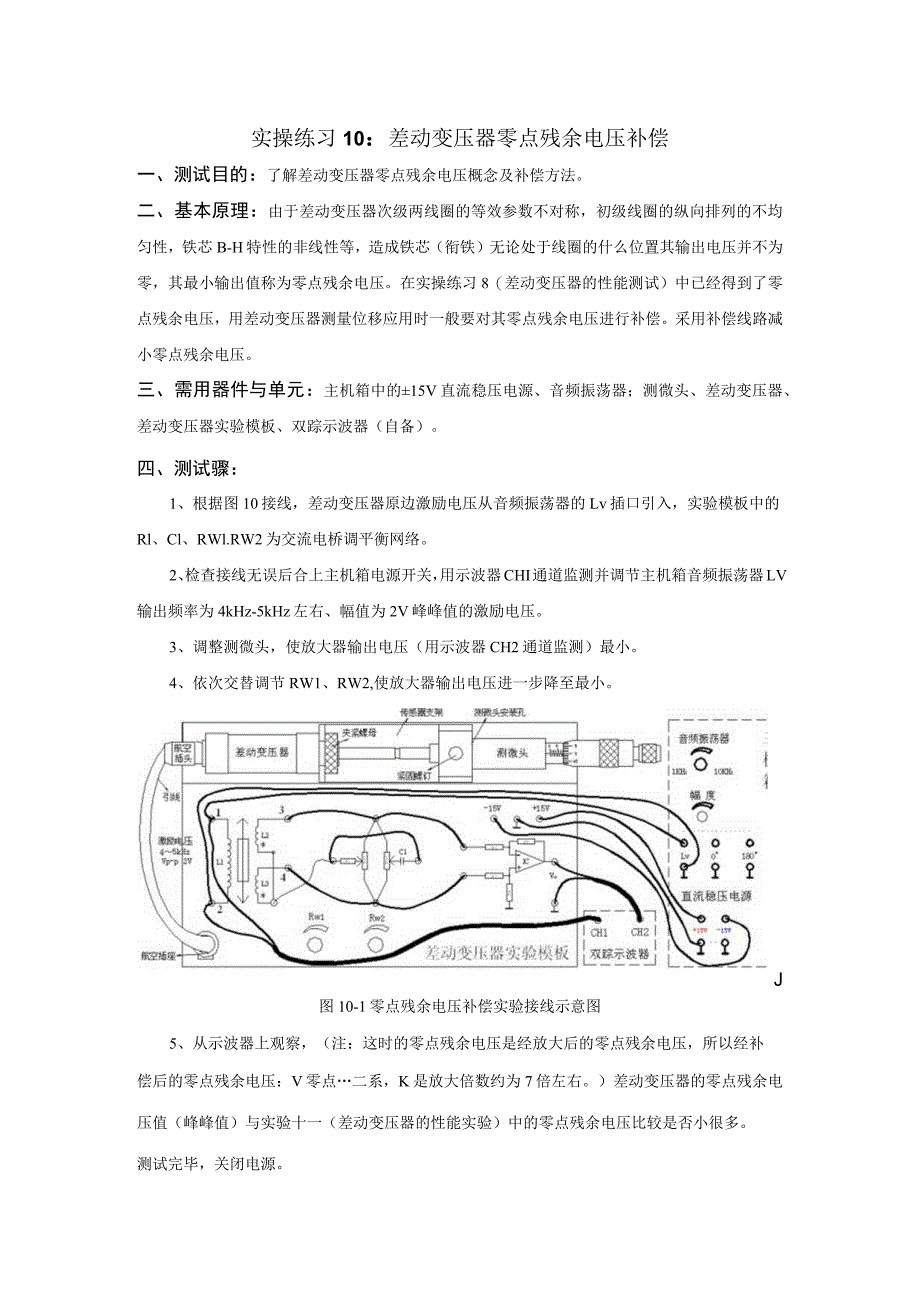

1、实操练习10：差动变压器零点残余电压补偿一、测试目的：了解差动变压器零点残余电压概念及补偿方法。二、基本原理：由于差动变压器次级两线圈的等效参数不对称，初级线圈的纵向排列的不均匀性，铁芯B-H特性的非线性等，造成铁芯（衔铁）无论处于线圈的什么位置其输出电压并不为零，其最小输出值称为零点残余电压。在实操练习8（差动变压器的性能测试）中已经得到了零点残余电压，用差动变压器测量位移应用时一般要对其零点残余电压进行补偿。采用补偿线路减小零点残余电压。三、需用器件与单元：主机箱中的15V直流稳压电源、音频振荡器；测微头、差动变压器、差动变压器实验模板、双踪示波器（自备）。四、测试骤：1、根据图10接线，
2、差动变压器原边激励电压从音频振荡器的Lv插口引入，实验模板中的Rl、Cl、RWl.RW2为交流电桥调平衡网络。2、检查接线无误后合上主机箱电源开关，用示波器CHI通道监测并调节主机箱音频振荡器LV输出频率为4kHz-5kHz左右、幅值为2V峰峰值的激励电压。3、调整测微头，使放大器输出电压（用示波器CH2通道监测）最小。4、依次交替调节RW1、RW2,使放大器输出电压进一步降至最小。J图10-1零点残余电压补偿实验接线示意图5、从示波器上观察，（注：这时的零点残余电压是经放大后的零点残余电压，所以经补偿后的零点残余电压：V零点二系，K是放大倍数约为7倍左右。）差动变压器的零点残余电压值（峰峰值）与实验十一（差动变压器的性能实验）中的零点残余电压比较是否小很多。测试完毕，关闭电源。
