《(全)屋面工程 倒置式屋面标准做法.docx》由会员分享，可在线阅读，更多相关《(全)屋面工程 倒置式屋面标准做法.docx（4页珍藏版）》请在第壹文秘上搜索。

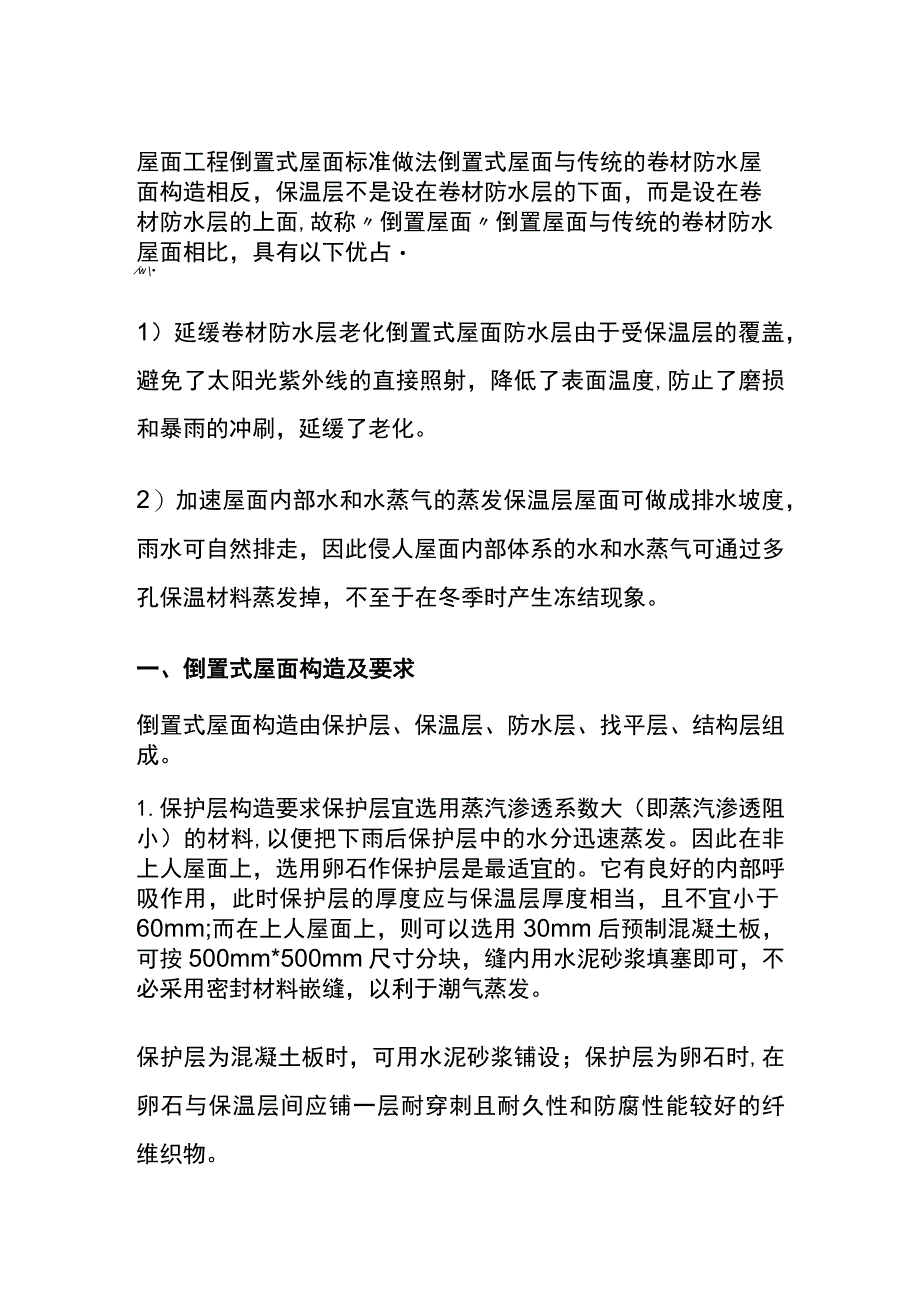

1、屋面工程倒置式屋面标准做法倒置式屋面与传统的卷材防水屋面构造相反，保温层不是设在卷材防水层的下面，而是设在卷材防水层的上面,故称倒置屋面倒置屋面与传统的卷材防水屋面相比，具有以下优占w1）延缓卷材防水层老化倒置式屋面防水层由于受保温层的覆盖，避免了太阳光紫外线的直接照射，降低了表面温度,防止了磨损和暴雨的冲刷，延缓了老化。2）加速屋面内部水和水蒸气的蒸发保温层屋面可做成排水坡度，雨水可自然排走，因此侵人屋面内部体系的水和水蒸气可通过多孔保温材料蒸发掉，不至于在冬季时产生冻结现象。一、倒置式屋面构造及要求倒置式屋面构造由保护层、保温层、防水层、找平层、结构层组成。1.保护层构造要求保护层宜选用蒸

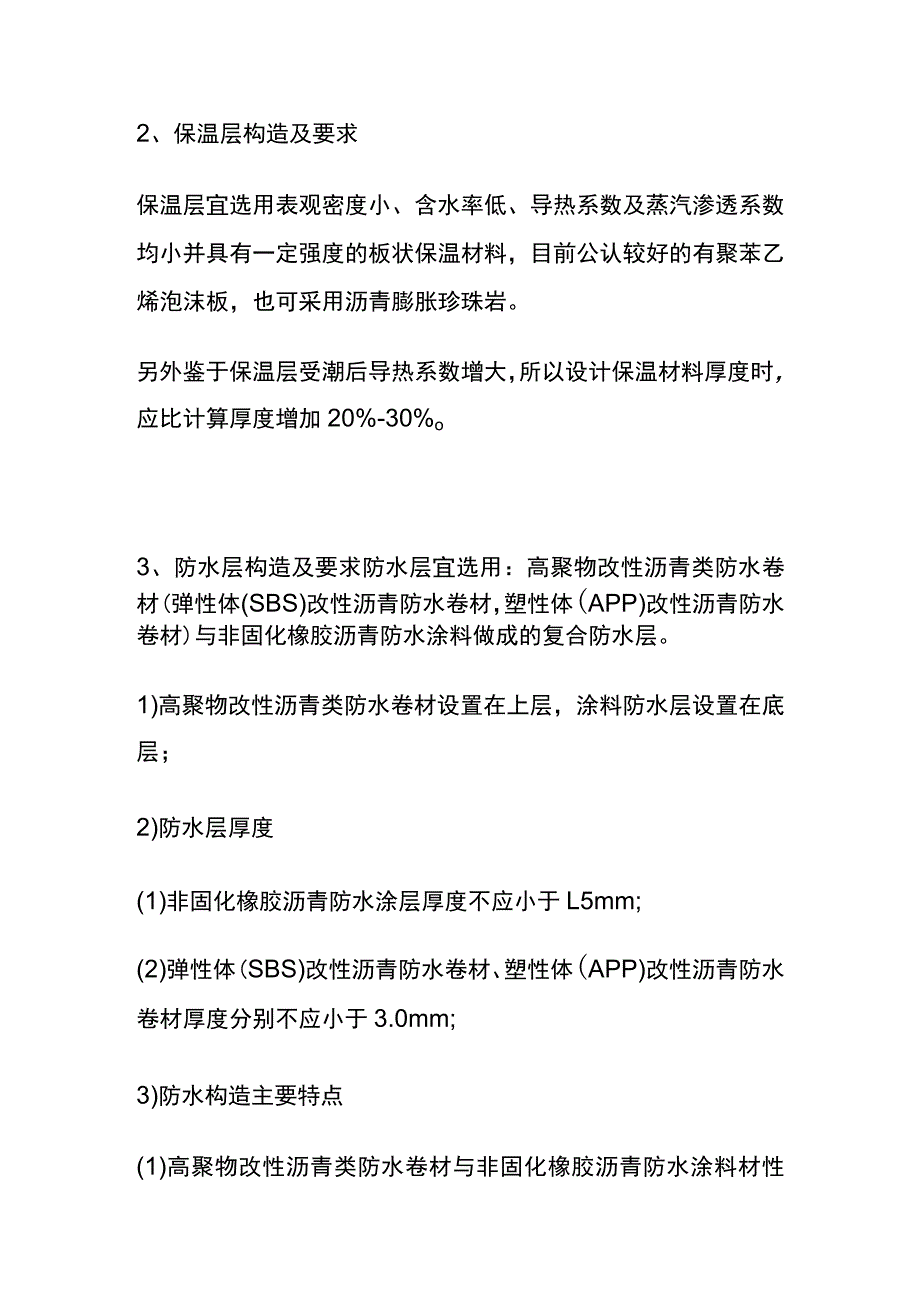

2、汽渗透系数大（即蒸汽渗透阻小）的材料,以便把下雨后保护层中的水分迅速蒸发。因此在非上人屋面上，选用卵石作保护层是最适宜的。它有良好的内部呼吸作用，此时保护层的厚度应与保温层厚度相当，且不宜小于60mm;而在上人屋面上，则可以选用30mm后预制混凝土板，可按500mm*500mm尺寸分块，缝内用水泥砂浆填塞即可，不必采用密封材料嵌缝，以利于潮气蒸发。保护层为混凝土板时，可用水泥砂浆铺设；保护层为卵石时,在卵石与保温层间应铺一层耐穿刺且耐久性和防腐性能较好的纤维织物。2、保温层构造及要求保温层宜选用表观密度小、含水率低、导热系数及蒸汽渗透系数均小并具有一定强度的板状保温材料，目前公认较好的有聚苯乙

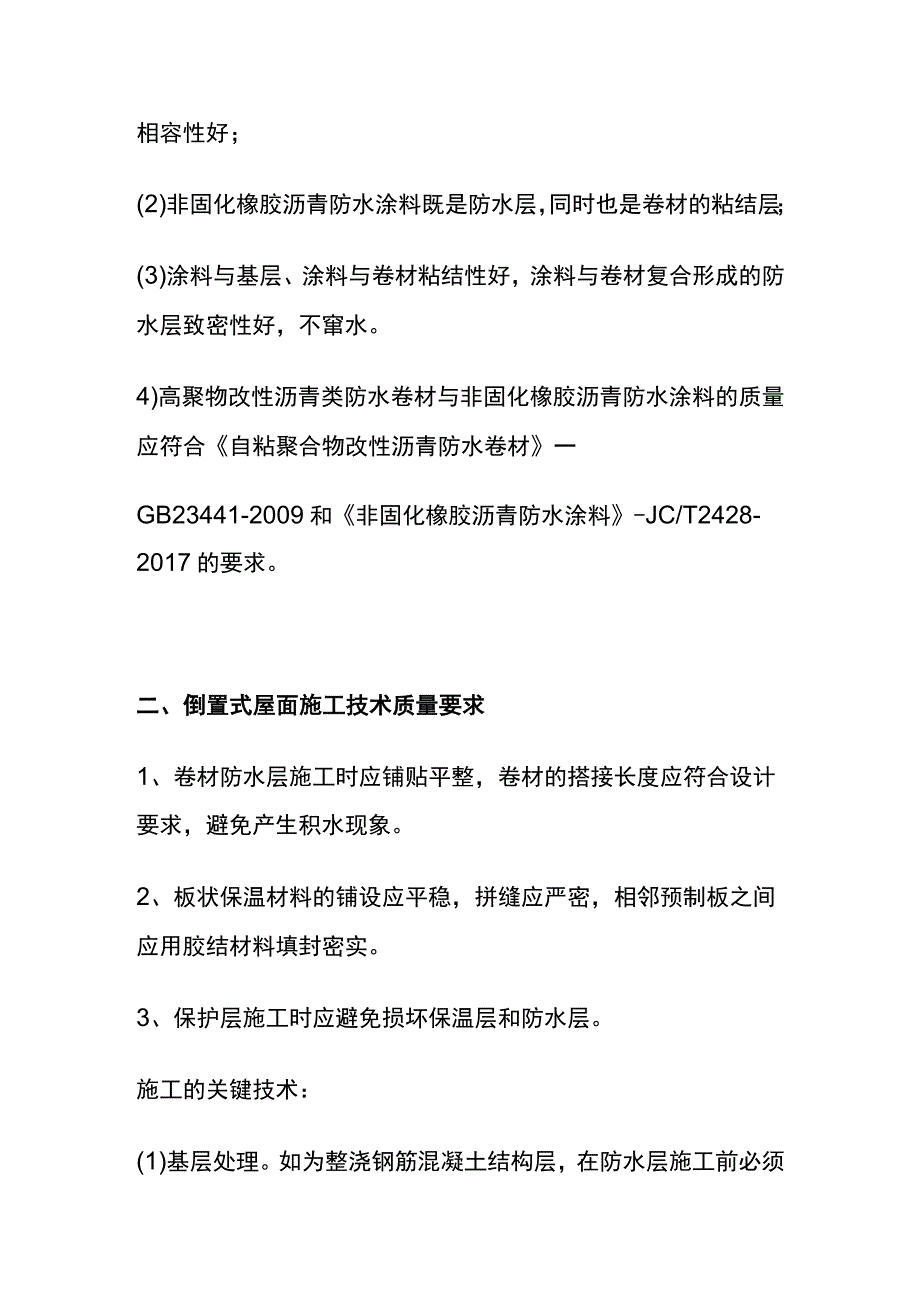

3、烯泡沫板，也可采用沥青膨胀珍珠岩。另外鉴于保温层受潮后导热系数增大，所以设计保温材料厚度时，应比计算厚度增加20%-30%o3、防水层构造及要求防水层宜选用：高聚物改性沥青类防水卷材(弹性体(SBS)改性沥青防水卷材，塑性体(APP)改性沥青防水卷材)与非固化橡胶沥青防水涂料做成的复合防水层。1)高聚物改性沥青类防水卷材设置在上层，涂料防水层设置在底层；2)防水层厚度(1)非固化橡胶沥青防水涂层厚度不应小于L5mm;(2)弹性体(SBS)改性沥青防水卷材、塑性体(APP)改性沥青防水卷材厚度分别不应小于3.0mm;3)防水构造主要特点(1)高聚物改性沥青类防水卷材与非固化橡胶沥青防水涂料材性相
4、容性好；(2)非固化橡胶沥青防水涂料既是防水层，同时也是卷材的粘结层；(3)涂料与基层、涂料与卷材粘结性好，涂料与卷材复合形成的防水层致密性好，不窜水。4)高聚物改性沥青类防水卷材与非固化橡胶沥青防水涂料的质量应符合自粘聚合物改性沥青防水卷材一GB23441-2009和非固化橡胶沥青防水涂料-JC/T2428-2017的要求。二、倒置式屋面施工技术质量要求1、卷材防水层施工时应铺贴平整，卷材的搭接长度应符合设计要求，避免产生积水现象。2、板状保温材料的铺设应平稳，拼缝应严密，相邻预制板之间应用胶结材料填封密实。3、保护层施工时应避免损坏保温层和防水层。施工的关键技术：(1)基层处理。如为整浇钢
5、筋混凝土结构层，在防水层施工前必须对基层进行全面检查，发现裂缝应及时修补。如为装配式钢筋混凝土结构层，则应沿屋面板的端缝单边粘贴(或干铺)一层附加卷材条,每边的宽度不应小于IoOmm,且在铺贴时，不应将卷材条粘牢，否则因基层结构变形，仍会将附加卷材条与上部卷材防水层一起拉裂。(2)基层平整，并有较大的坡度。平屋顶排水坡度不宜小于3%,以防积水。(3)卷材防水层铺贴。卷材防水层因有保温层、保护层等材料压住，因此从理论上讲，卷材与基层可采取空铺法，也可采取点粘法或条粘法旦在檐口、屋脊和屋面转角处及突出屋面的连接处，应用胶结材料将卷材与基层粘牢，其宽度不得小于800mmo(4)铺设板状保温材料时，拼缝应严密，铺设应平稳。如保温层厚度较大，可以铺设两层，并将接缝错开。保温材料与防水层之间可以采用干铺，也可采用与防水材料相容的胶结材料粘贴(点粘或条粘)。
