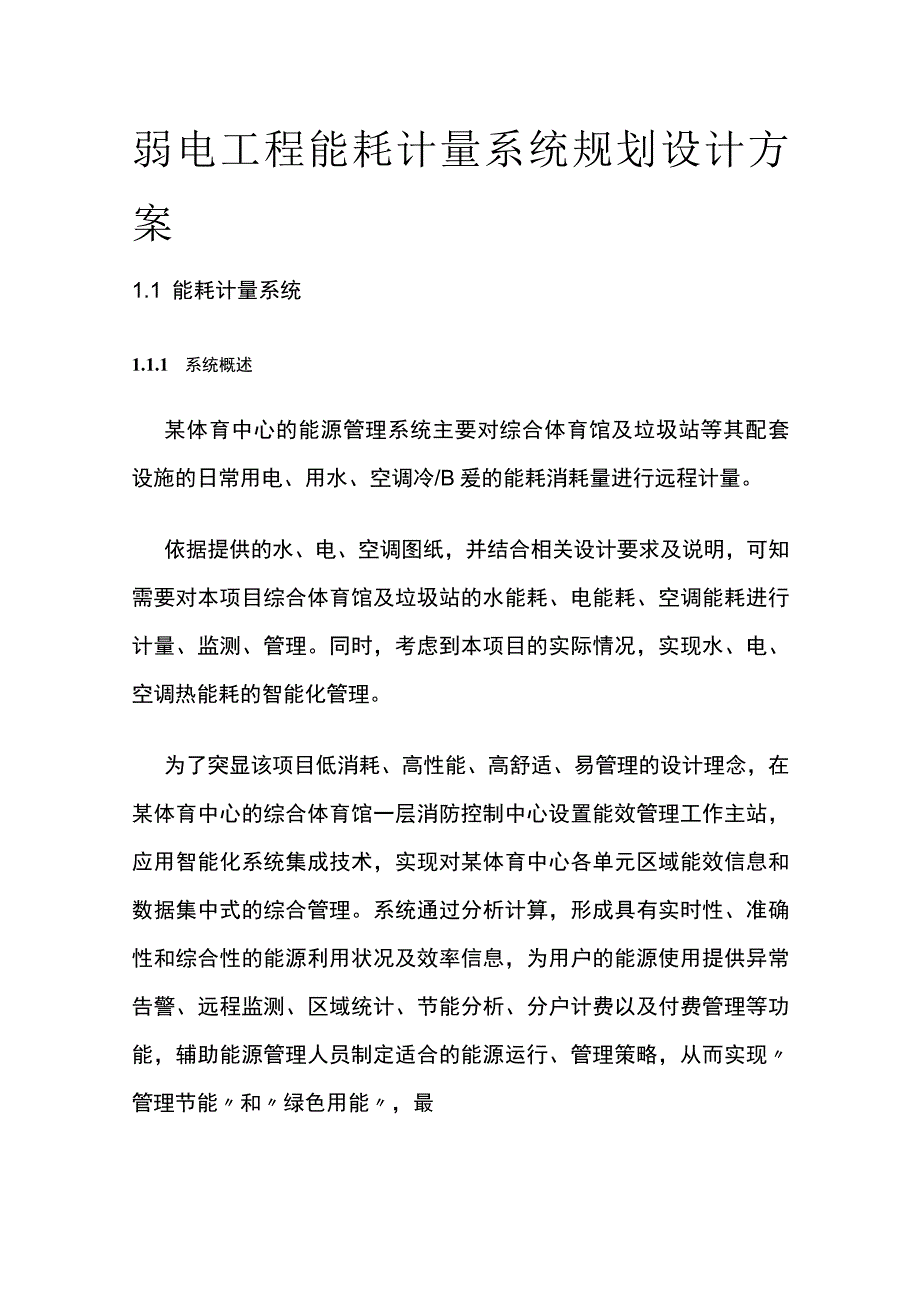

1、弱电工程能耗计量系统规划设计方案1.1 能耗计量系统1.1.1 系统概述某体育中心的能源管理系统主要对综合体育馆及垃圾站等其配套设施的日常用电、用水、空调冷/B爰的能耗消耗量进行远程计量。依据提供的水、电、空调图纸，并结合相关设计要求及说明，可知需要对本项目综合体育馆及垃圾站的水能耗、电能耗、空调能耗进行计量、监测、管理。同时，考虑到本项目的实际情况，实现水、电、空调热能耗的智能化管理。为了突显该项目低消耗、高性能、高舒适、易管理的设计理念，在某体育中心的综合体育馆一层消防控制中心设置能效管理工作主站，应用智能化系统集成技术，实现对某体育中心各单元区域能效信息和数据集中式的综合管理。系统通过分

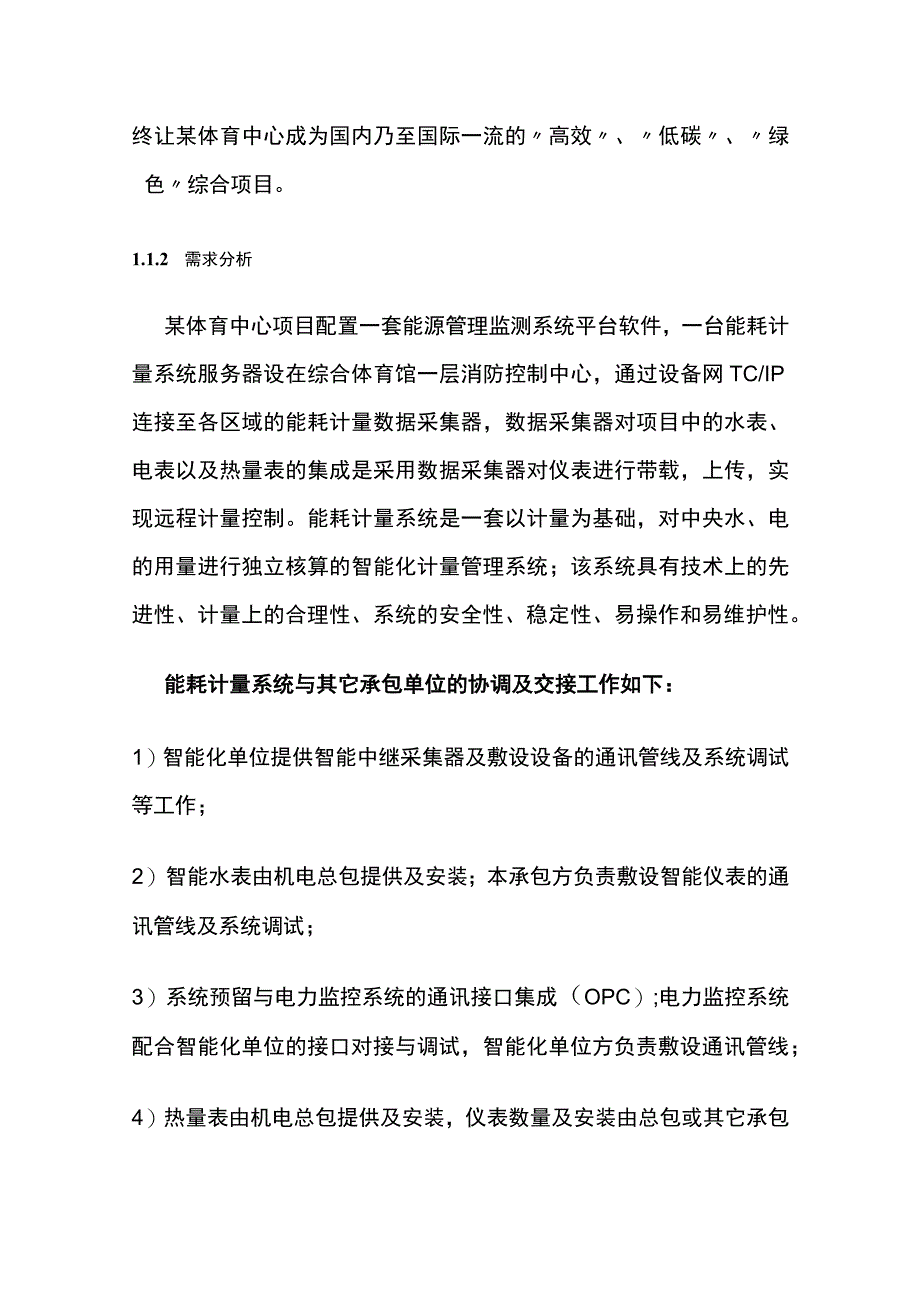

2、析计算，形成具有实时性、准确性和综合性的能源利用状况及效率信息，为用户的能源使用提供异常告警、远程监测、区域统计、节能分析、分户计费以及付费管理等功能，辅助能源管理人员制定适合的能源运行、管理策略，从而实现管理节能和绿色用能，最终让某体育中心成为国内乃至国际一流的高效、低碳、绿色综合项目。1.1.2 需求分析某体育中心项目配置一套能源管理监测系统平台软件，一台能耗计量系统服务器设在综合体育馆一层消防控制中心，通过设备网TC/IP连接至各区域的能耗计量数据采集器，数据采集器对项目中的水表、电表以及热量表的集成是采用数据采集器对仪表进行带载，上传，实现远程计量控制。能耗计量系统是一套以计量为基础，
3、对中央水、电的用量进行独立核算的智能化计量管理系统；该系统具有技术上的先进性、计量上的合理性、系统的安全性、稳定性、易操作和易维护性。能耗计量系统与其它承包单位的协调及交接工作如下：1）智能化单位提供智能中继采集器及敷设设备的通讯管线及系统调试等工作；2）智能水表由机电总包提供及安装；本承包方负责敷设智能仪表的通讯管线及系统调试；3）系统预留与电力监控系统的通讯接口集成（OPC）;电力监控系统配合智能化单位的接口对接与调试，智能化单位方负责敷设通讯管线；4）热量表由机电总包提供及安装，仪表数量及安装由总包或其它承包单位提供，智能化单位负责敷设通讯管线及系统调试。某体育中心能耗计量系统可以由下面

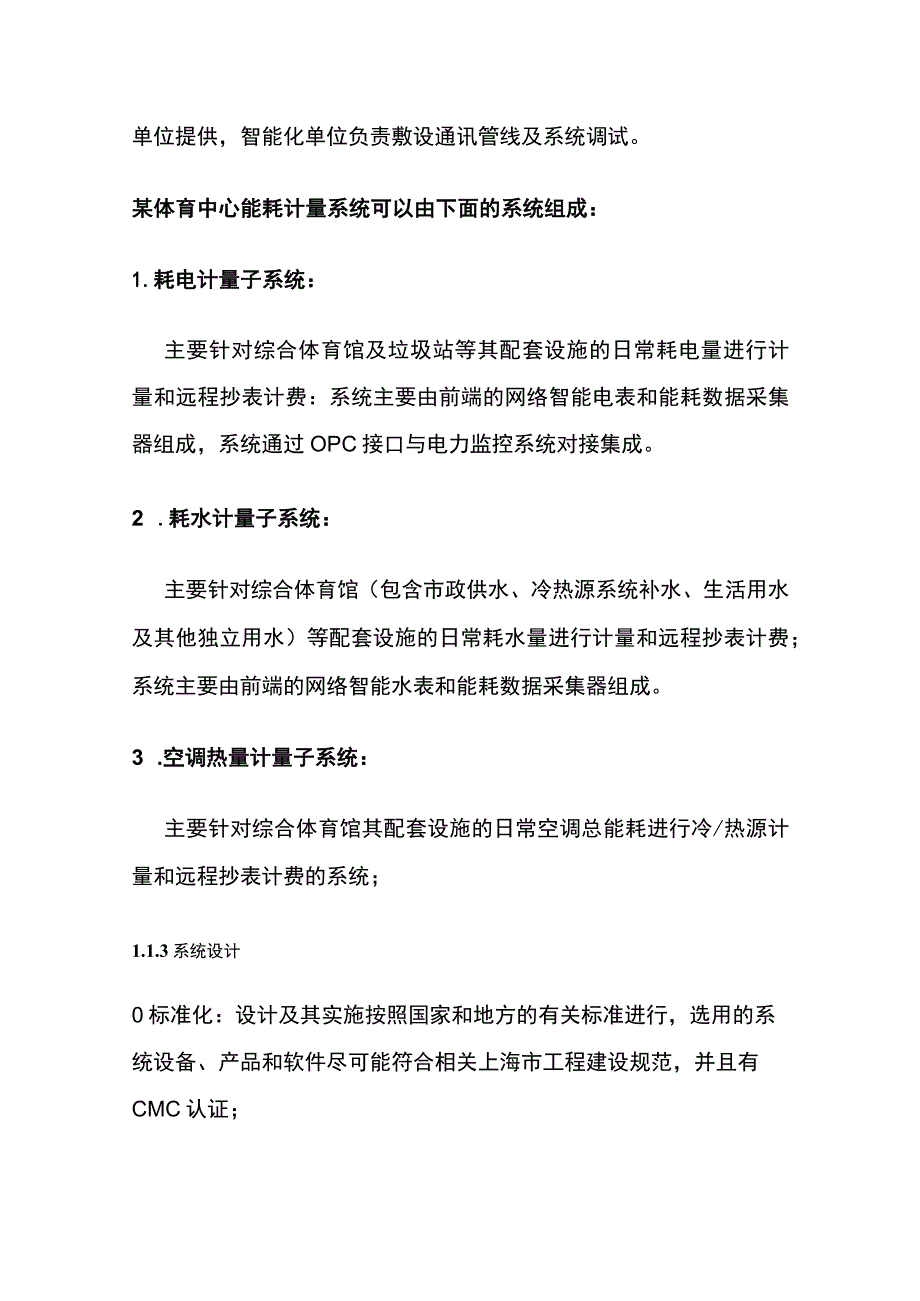

4、的系统组成：1.耗电计量子系统：主要针对综合体育馆及垃圾站等其配套设施的日常耗电量进行计量和远程抄表计费：系统主要由前端的网络智能电表和能耗数据采集器组成，系统通过OPC接口与电力监控系统对接集成。2 .耗水计量子系统：主要针对综合体育馆（包含市政供水、冷热源系统补水、生活用水及其他独立用水）等配套设施的日常耗水量进行计量和远程抄表计费；系统主要由前端的网络智能水表和能耗数据采集器组成。3 .空调热量计量子系统：主要针对综合体育馆其配套设施的日常空调总能耗进行冷/热源计量和远程抄表计费的系统；1.1.3系统设计0标准化：设计及其实施按照国家和地方的有关标准进行，选用的系统设备、产品和软件尽可能
5、符合相关上海市工程建设规范，并且有CMC认证；0先进性：工程的整体方案将保证具有明显的先进特征。考虑到电子、信息技术的迅速发展，本设计在技术上将适度超前，所采用的设备，产品和软件不仅成熟而且能代表当今世界的技术水平。0合理性和经济性：在保证先进性，满足用户需求的同时，以提高工作效率，节省人力和各种资源为目标进行工程设计，充分考虑系统的实用、适用和效益，争取获得最大的投资回报率；0结构化和可扩充性：系统的总体结构将是结构化和模块化的，具有很好的兼容和可扩充性，使系统能在日后得以方便地扩充；。管理简单：全面综合优化优选屣调以人为本，系统易学易用，实现现代管理。0合法性：具备计量体系和相关产品的计量
6、器具的生产许可证等，没有知识产权的纠纷。稳定可靠性：通讯的方式建议选用最稳定可靠的方式而不是最先进的方式系统应具备良好的抗干扰能力，建议采用成熟的国际通用标准RS485o0经济性：保证稳定的工作状态并能够通过优化设计达到良好的性价比。实用性和成熟性：系统具备工程中所要求功能的能力，并且实现全中文操作，并应采用被实践证明为成熟和适用的知名品牌技术和设备。0先进性：系统采用分布式、模块化的结构，采用先进的计算机、通信、测量和显示技术的实例。开放性和标准化：系统遵循开放性原则，提供符合国际标准并满足国家及行业最新规范的软件，硬件、通信、网络，操作系统和数据库管理系统等诸方面的接口与工具，使系统具良好
7、的灵活性、兼容性，扩展性和可移植性。0扩展性：能满足用户将来的需求及系统规模的扩大。0所需的计量仪表和采集器等产品满足建设工程材料备案管理实施细则要求，能耗计量系统可接入市区公共建筑能耗监测平台。1.13.2系统结构能源计量管理系统通讯采用RS485标准工业总线，设计采用3层结构：0管理层：中央管理层，主要由电脑和系统管理软件构成。0网络层：系统扩展层，主要由各种通讯管理器构成。0设备层：数据采集层，主要由各种采集器和仪表组成。1.1.4系统功能1.1.4.1系统组成0控制功能：方便实用的批量操作，主要包括参数修改、集中控制、数据分析，特别是对欠费用户，物业管理部门可以通过系统发出指令停止其使
8、用能源管理。0数据采集：系统对水、电、空调冷/热量等用户预付费系统进行实时自动采集计量、保存和归类，代替繁重的人工记录。对其他系统具有开放性，纳入其他系统的能耗数据。实时监测：自动监测系统内各点的工作状态，判定其是否正常；如果出现故障，自动记录故障的类型、时间和次数。0数据分析：通过专家系统对智能建筑电力系统、动力系统、照明系统、供水系统和环境数据实行集中监控和分析，可以主动发掘节能潜力，察觉电路故障和给水管道跑冒滴漏等现象，实现能源的集中调度控制和经济结算。保密功能：管理系统软件按不同的优先级别设有密码，可以防止无关人员乱操作，破坏系统或资料。0区域管理：实现地理区域的集中管理，可自由设置地理区域，并可无限制的扩展地理层级。并按区域性质划分，可把地理区域划分为多个功能区域，实现不同功能区域不同的管理模式。综合统计：可实现按类别、按片区、按单位等不同要求的综合统计；经过分析计算能耗数据可以以各种形式（表格、坐标曲线、饼图、柱状图等）加以直观地展示。采用Windows7操作系统，简体中文图形操作界面，SQLServer2008/2012数据库;0数据交换：管理人员需查询的数据可以以标准、通用的格式直接导出，系统可读取、打印用户每日数据和月报表清单，可满足智能系统集成要求。
