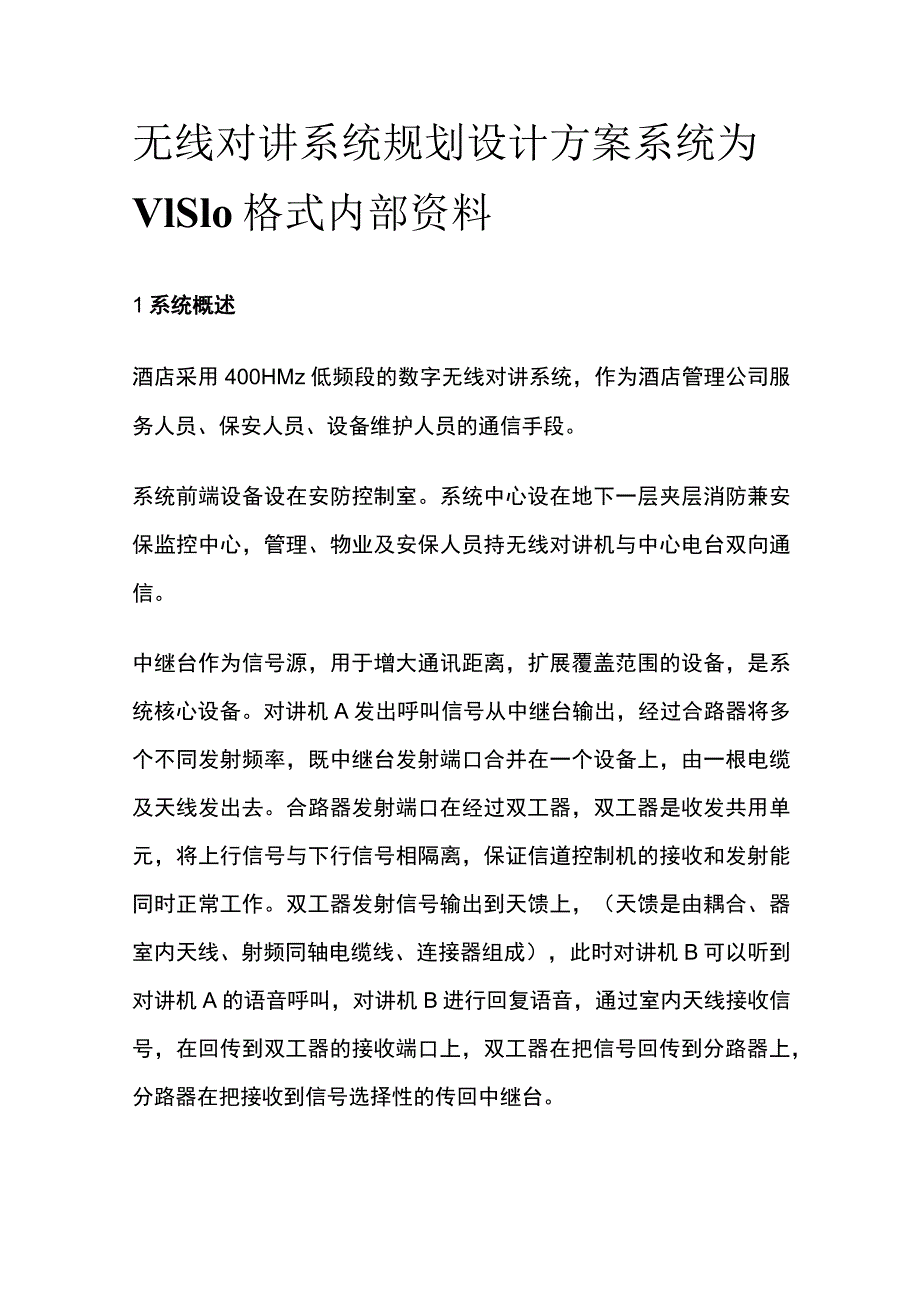

1、无线对讲系统规划设计方案系统为VlSlo格式内部资料1系统概述酒店采用400HMz低频段的数字无线对讲系统，作为酒店管理公司服务人员、保安人员、设备维护人员的通信手段。系统前端设备设在安防控制室。系统中心设在地下一层夹层消防兼安保监控中心，管理、物业及安保人员持无线对讲机与中心电台双向通信。中继台作为信号源，用于增大通讯距离，扩展覆盖范围的设备，是系统核心设备。对讲机A发出呼叫信号从中继台输出，经过合路器将多个不同发射频率，既中继台发射端口合并在一个设备上，由一根电缆及天线发出去。合路器发射端口在经过双工器，双工器是收发共用单元，将上行信号与下行信号相隔离，保证信道控制机的接收和发射能同时正常

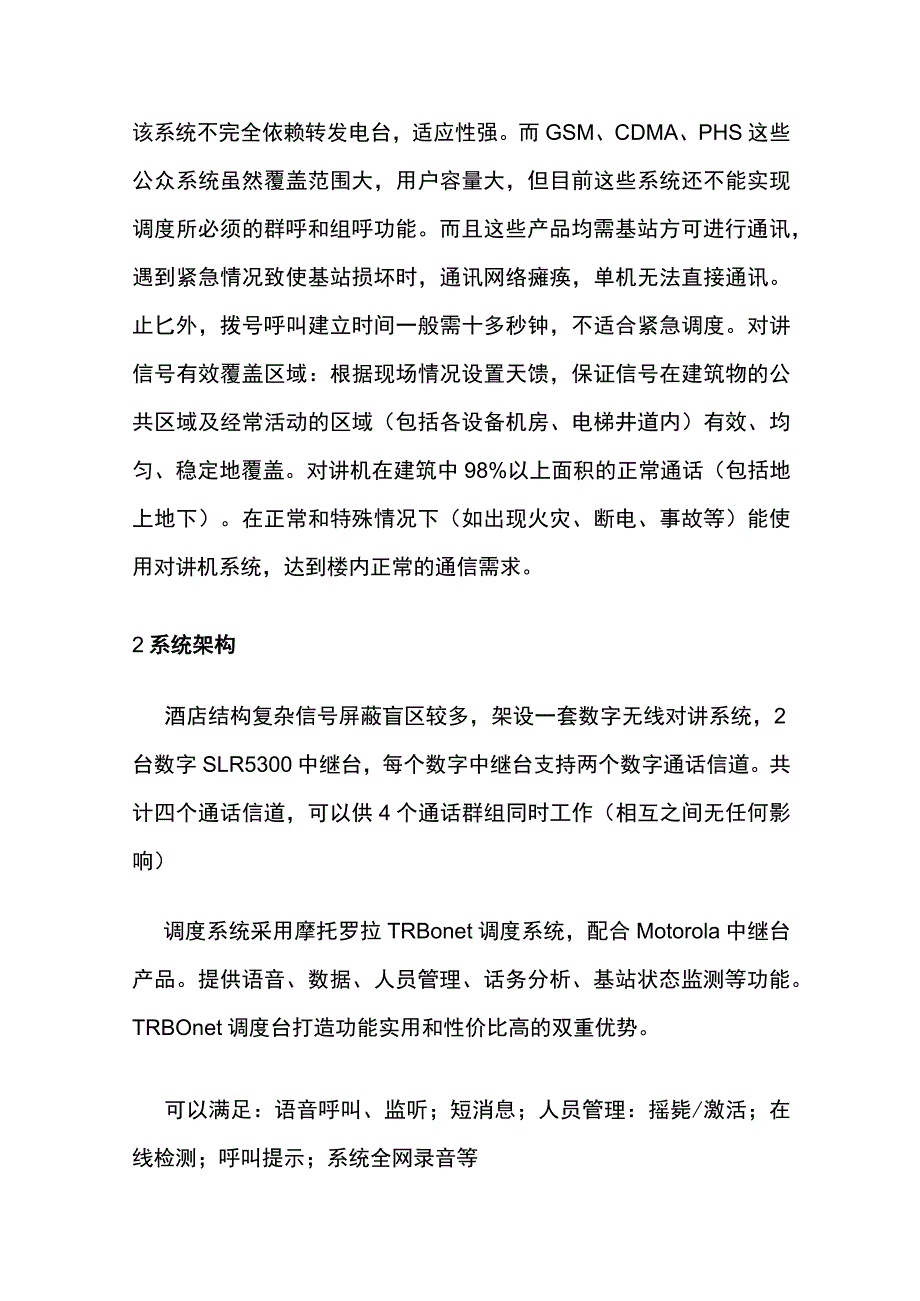

2、工作。双工器发射信号输出到天馈上，（天馈是由耦合、器室内天线、射频同轴电缆线、连接器组成），此时对讲机B可以听到对讲机A的语音呼叫，对讲机B进行回复语音，通过室内天线接收信号，在回传到双工器的接收端口上，双工器在把信号回传到分路器上，分路器在把接收到信号选择性的传回中继台。该系统不完全依赖转发电台，适应性强。而GSM、CDMA、PHS这些公众系统虽然覆盖范围大，用户容量大，但目前这些系统还不能实现调度所必须的群呼和组呼功能。而且这些产品均需基站方可进行通讯，遇到紧急情况致使基站损坏时，通讯网络瘫痪，单机无法直接通讯。止匕外，拨号呼叫建立时间一般需十多秒钟，不适合紧急调度。对讲信号有效覆盖区域：
3、根据现场情况设置天馈，保证信号在建筑物的公共区域及经常活动的区域（包括各设备机房、电梯井道内）有效、均匀、稳定地覆盖。对讲机在建筑中98%以上面积的正常通话（包括地上地下）。在正常和特殊情况下（如出现火灾、断电、事故等）能使用对讲机系统，达到楼内正常的通信需求。2系统架构酒店结构复杂信号屏蔽盲区较多，架设一套数字无线对讲系统，2台数字SLR5300中继台，每个数字中继台支持两个数字通话信道。共计四个通话信道，可以供4个通话群组同时工作（相互之间无任何影响）调度系统采用摩托罗拉TRBonet调度系统，配合Motorola中继台产品。提供语音、数据、人员管理、话务分析、基站状态监测等功能。TRBO

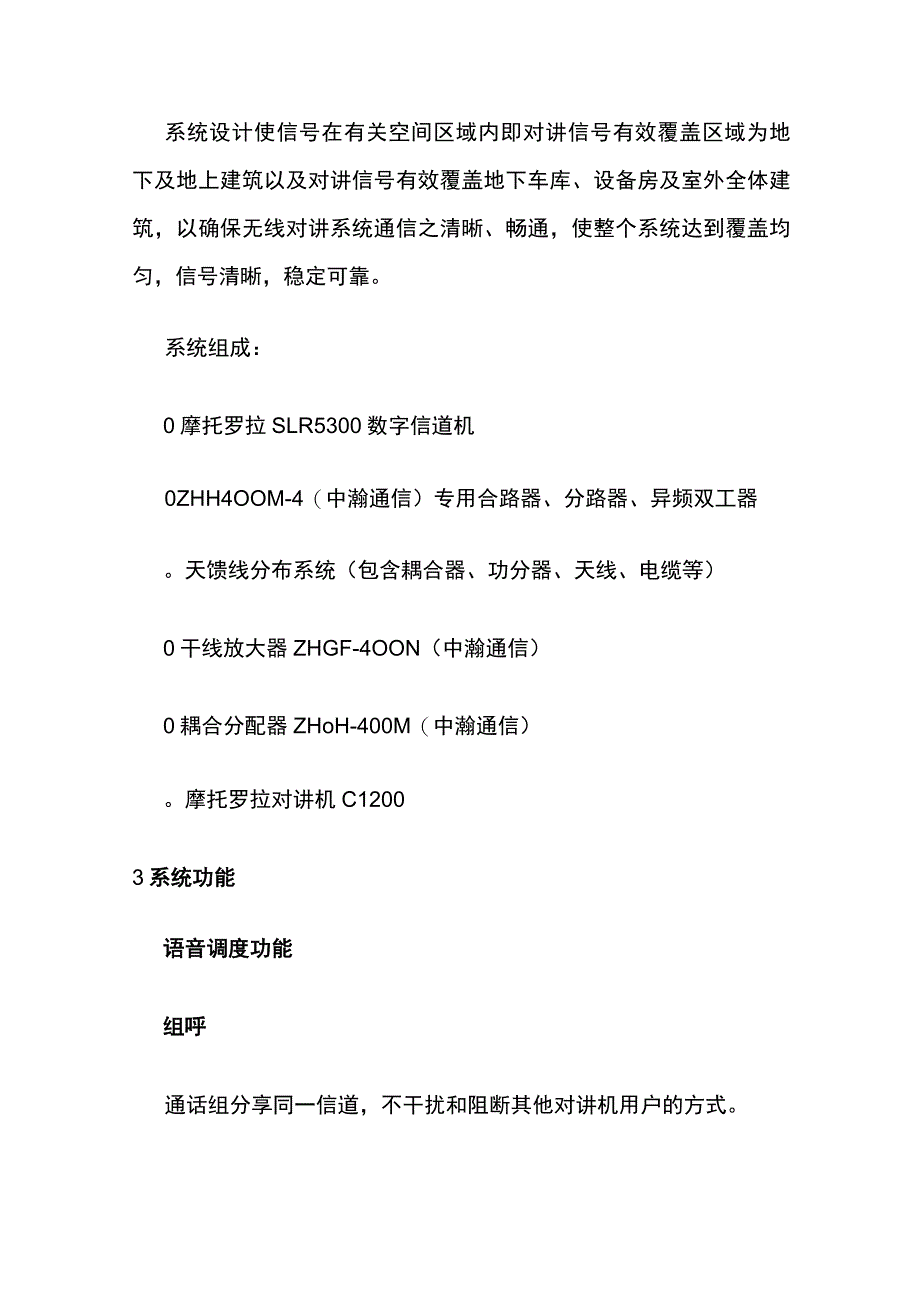

4、net调度台打造功能实用和性价比高的双重优势。可以满足：语音呼叫、监听；短消息；人员管理：摇毙/激活；在线检测；呼叫提示；系统全网录音等系统设计使信号在有关空间区域内即对讲信号有效覆盖区域为地下及地上建筑以及对讲信号有效覆盖地下车库、设备房及室外全体建筑，以确保无线对讲系统通信之清晰、畅通，使整个系统达到覆盖均匀，信号清晰，稳定可靠。系统组成：0摩托罗拉SLR5300数字信道机0ZHH4OOM-4（中瀚通信）专用合路器、分路器、异频双工器。天馈线分布系统（包含耦合器、功分器、天线、电缆等）0干线放大器ZHGF-4OON（中瀚通信）0耦合分配器ZHoH-400M（中瀚通信）。摩托罗拉对讲机C12
5、003系统功能语音调度功能组呼通话组分享同一信道，不干扰和阻断其他对讲机用户的方式。调度台和用户必须处于同一条逻辑信道（频率和时隙），属于同一通话组。调度台支持跨基站组呼呼叫；调度台支持跨时隙组呼呼叫。个呼个呼特性能够让调度员和另外一个终端用户通话，即便他们不属于同一通话组；调度台支持跨站个呼特性能够让发射终端和接收终端之间建立一对一的通信。终端可以利用个呼功能提醒调度指挥人员防范某个安全事故，而不是发起一个让通话组所有成员听到的组呼。支持调度台个呼漫游功能。全呼全呼是一种由调度员向集群系统内所有终端用户发起的单向语音通信。调度员利用特殊的全呼组呼功能，让集群系统内所有逻辑信道（不管属于哪个通
6、话组）的所有终端用户收到呼叫。人员管理对讲机开机或者关机会自动向调度台进行注册。调度人员可以方便查看所有人员的在线、离线、漫游等状态。调度软件可以管理对讲机的基本信息。如姓名、部门、性别、联系方式等。远程监听该功能允许调度员通过调度软件暂时激活目标对讲机的麦克风和发射机。这样该用户和目标终端之间即建立了一个不为目标用户所知的通话，目标终端的PTT按键被远程控制，而且该终端用户没有得到任何提示。该功能用于探知已开机但却没有回复呼叫的目标对讲机当前的情况。使用情景：对讲机被盗、目标用户没有能力回复呼叫、在紧急情况下以免提方式发起紧急呼叫。对讲机遥毙遥开该功能允许调度员通过调度软件远程禁用另一个对讲
7、机。被遥毙的对讲机屏幕上不显示任何内容，无法发起或接收呼叫。一旦被遥毙，对讲机只能通过CPS或由管理台发出的解禁命令被重新启用。该功能可用于阻止对讲机任何不正当的使用，或阻止被盗对讲机继续工作。在线检测该功能允许调度员通过调度软件在不通知对讲机用户的情况下检查其是否处于活动状态。被检查的对讲机上没有任何可视可闻的提示，目标对讲机自动悄然地调度人员回复确认消息。如果目标对讲机没有回复，状态检查功能可以判断目标对讲机是否开机。如果目标对讲机回复确认消息，调度员还可通过调度软件采取其他行动，譬如利用监听功能激活目标对讲机的PTTe呼叫提示该功能允许调度员寻呼指定的某一个对讲机用户。当被叫终端用户收到
8、呼叫提示后，在对讲机上将持续显示可闻和可视提示（仅仅出现在有全尺寸显示屏的对讲机上）。发起呼叫提示的对讲机的身份也将显示。在收到呼叫提示后终端用户对讲机用户按下PPT键，将和发起呼叫提示的调度员建立一个一对一的通话。全网录音功能调度台支持系统级录音。调度台通过有线的方式和中继台进行数据交互。无论调度台是否正在监听，调度台都会把系统的所有录音进行存储。该功能允许调度员按对讲机ID、通话时间等进行录音查询以及回放录音；录音存储采用压缩的AMBE制式，节省存储空间。IG硬盘大小可以存储连续两年的录音。录音可以能够导出为WAV格式进行播放。话务统计分析调度台支持大数据分析，统计中继台信道或者通话组的话务量。按照小时或者天进行统计。系统工程师可以通过话务统计分析系统的容量是否达到饱和，分析信道和用户组设计是否合理，及时进行调整。短消息功能通过调度软件界面一次可向用户发送70个汉字/140个字母/140个字节的短消息。基站监控调度台软件可对系统中的每一个中继台提供远程管理，检测中继台的基本信息，如在线状态、版本号、收发频率、功能高低等。调度台软件可实时监控中继台的状态信息。监测中继台的风扇警报、电源警报、温度警报，功率报警远程读取RSSl值、发射功率，读取记录，重启中继台，切换信道等。4主要设备性能及参数
