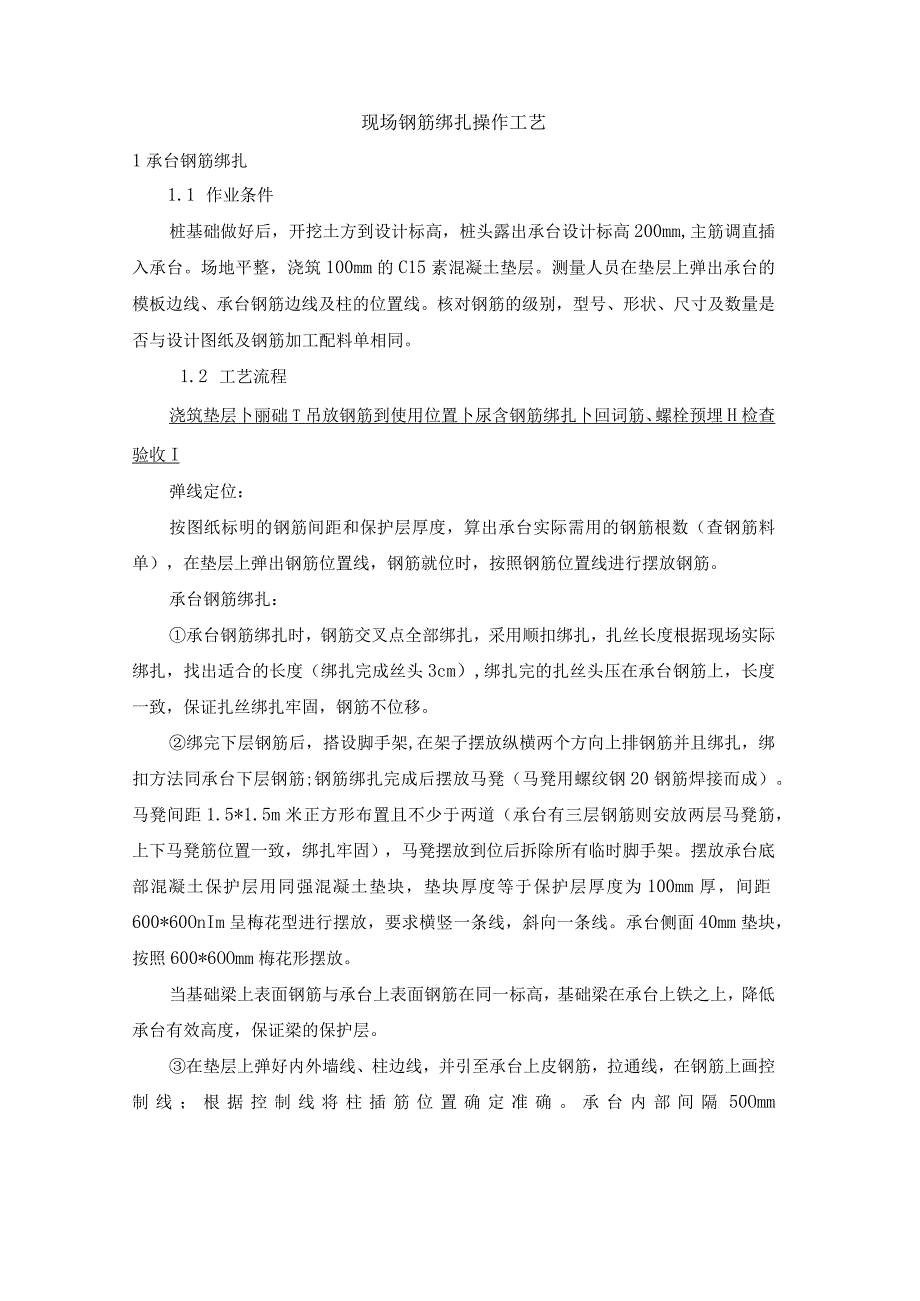

1、现场钢筋绑扎操作工艺1承台钢筋绑扎1.1 作业条件桩基础做好后，开挖土方到设计标高，桩头露出承台设计标高200mm,主筋调直插入承台。场地平整，浇筑100mm的C15素混凝土垫层。测量人员在垫层上弹出承台的模板边线、承台钢筋边线及柱的位置线。核对钢筋的级别，型号、形状、尺寸及数量是否与设计图纸及钢筋加工配料单相同。1.2 工艺流程浇筑垫层卜丽础T吊放钢筋到使用位置卜尿含钢筋绑扎卜回词筋、螺栓预埋H检查验收I弹线定位：按图纸标明的钢筋间距和保护层厚度，算出承台实际需用的钢筋根数（查钢筋料单），在垫层上弹出钢筋位置线，钢筋就位时，按照钢筋位置线进行摆放钢筋。承台钢筋绑扎：承台钢筋绑扎时，钢筋交叉点
2、全部绑扎，采用顺扣绑扎，扎丝长度根据现场实际绑扎，找出适合的长度（绑扎完成丝头3cm）,绑扎完的扎丝头压在承台钢筋上，长度一致，保证扎丝绑扎牢固，钢筋不位移。绑完下层钢筋后，搭设脚手架,在架子摆放纵横两个方向上排钢筋并且绑扎，绑扣方法同承台下层钢筋;钢筋绑扎完成后摆放马凳（马凳用螺纹钢20钢筋焊接而成）。马凳间距1.5*1.5m米正方形布置且不少于两道（承台有三层钢筋则安放两层马凳筋，上下马凳筋位置一致，绑扎牢固），马凳摆放到位后拆除所有临时脚手架。摆放承台底部混凝土保护层用同强混凝土垫块，垫块厚度等于保护层厚度为100mm厚，间距600*60OnIm呈梅花型进行摆放，要求横竖一条线，斜向一条

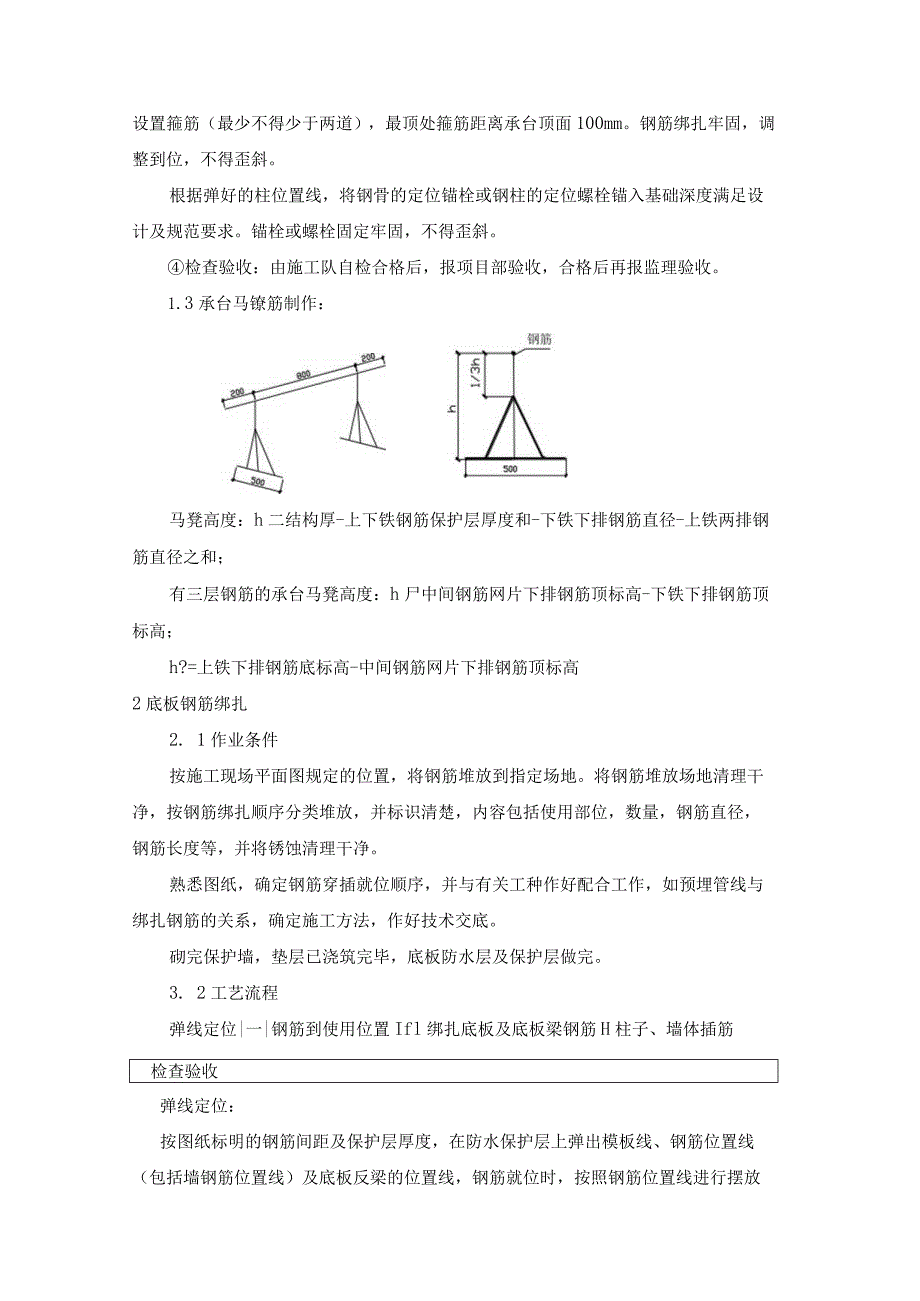

3、线。承台侧面40mm垫块，按照600*6OOmm梅花形摆放。当基础梁上表面钢筋与承台上表面钢筋在同一标高，基础梁在承台上铁之上，降低承台有效高度，保证梁的保护层。在垫层上弹好内外墙线、柱边线，并引至承台上皮钢筋，拉通线，在钢筋上画控制线；根据控制线将柱插筋位置确定准确。承台内部间隔50Omm设置箍筋（最少不得少于两道），最顶处箍筋距离承台顶面100mm。钢筋绑扎牢固，调整到位，不得歪斜。根据弹好的柱位置线，将钢骨的定位锚栓或钢柱的定位螺栓锚入基础深度满足设计及规范要求。锚栓或螺栓固定牢固，不得歪斜。检查验收：由施工队自检合格后，报项目部验收，合格后再报监理验收。1.3承台马镣筋制作：马凳高度：
4、h二结构厚-上下铁钢筋保护层厚度和-下铁下排钢筋直径-上铁两排钢筋直径之和；有三层钢筋的承台马凳高度：h尸中间钢筋网片下排钢筋顶标高-下铁下排钢筋顶标高；h?=上铁下排钢筋底标高-中间钢筋网片下排钢筋顶标高2底板钢筋绑扎2. 1作业条件按施工现场平面图规定的位置，将钢筋堆放到指定场地。将钢筋堆放场地清理干净，按钢筋绑扎顺序分类堆放，并标识清楚，内容包括使用部位，数量，钢筋直径，钢筋长度等，并将锈蚀清理干净。熟悉图纸，确定钢筋穿插就位顺序，并与有关工种作好配合工作，如预埋管线与绑扎钢筋的关系，确定施工方法，作好技术交底。砌完保护墙，垫层已浇筑完毕，底板防水层及保护层做完。3. 2工艺流程弹线定位

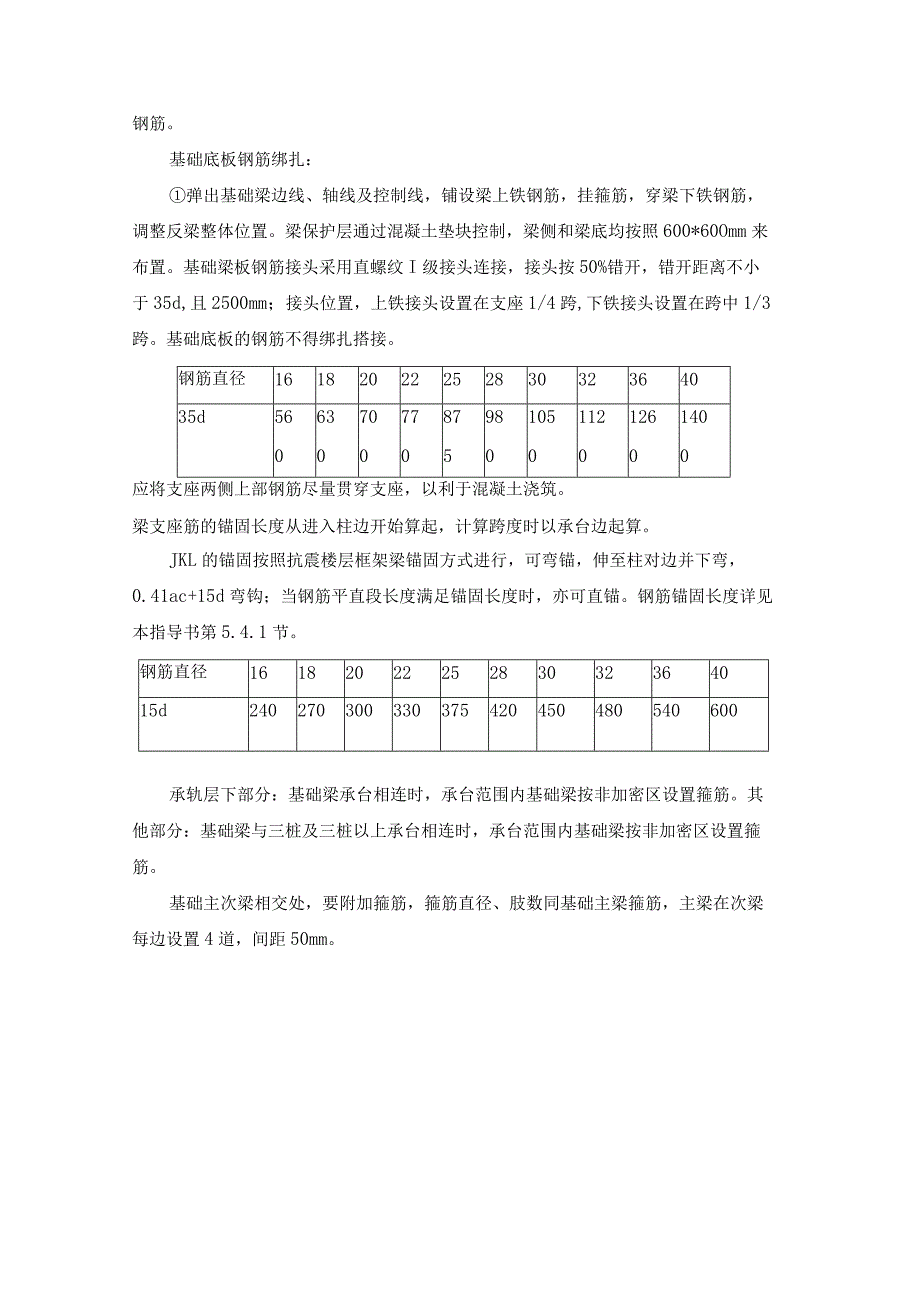

5、|一|钢筋到使用位置Ifl绑扎底板及底板梁钢筋H柱子、墙体插筋检查验收弹线定位：按图纸标明的钢筋间距及保护层厚度，在防水保护层上弹出模板线、钢筋位置线（包括墙钢筋位置线）及底板反梁的位置线，钢筋就位时，按照钢筋位置线进行摆放钢筋。基础底板钢筋绑扎：弹出基础梁边线、轴线及控制线，铺设梁上铁钢筋，挂箍筋，穿梁下铁钢筋，调整反梁整体位置。梁保护层通过混凝土垫块控制，梁侧和梁底均按照600*60Omm来布置。基础梁板钢筋接头采用直螺纹I级接头连接，接头按50%错开，错开距离不小于35d,且2500mm；接头位置，上铁接头设置在支座1/4跨,下铁接头设置在跨中1/3跨。基础底板的钢筋不得绑扎搭接。钢筋直
6、径1618202225283032364035d5663707787981051121261400000500000应将支座两侧上部钢筋尽量贯穿支座，以利于混凝土浇筑。梁支座筋的锚固长度从进入柱边开始算起，计算跨度时以承台边起算。JKL的锚固按照抗震楼层框架梁锚固方式进行，可弯锚，伸至柱对边并下弯，0.41ac+15d弯钩；当钢筋平直段长度满足锚固长度时，亦可直锚。钢筋锚固长度详见本指导书第5.4.1节。钢筋直径1618202225283032364015d240270300330375420450480540600承轨层下部分：基础梁承台相连时，承台范围内基础梁按非加密区设置箍筋。其他部分：
7、基础梁与三桩及三桩以上承台相连时，承台范围内基础梁按非加密区设置箍筋。基础主次梁相交处，要附加箍筋，箍筋直径、肢数同基础主梁箍筋，主梁在次梁每边设置4道，间距50mm。ft次柒宽本工程梁的截面尺寸均较大，梁筋上下层的布置多大于单排，在绑扎梁上部钢筋时，将第二层钢筋与箍筋绑扎牢固后，为了控制与上层梁筋的间距及固定二层筋，采用双股绑丝将二层梁筋与上层梁筋相拉，形成相对独立的封闭圈，并绑扎牢靠，至二层筋固定无晃动位置。梁下层筋绑扎时，首先将底层筋与箍筋相绑扎，随后在底层筋上放置水平横向钢筋棍作为垫铁。垫铁长度不大于梁宽，间距为L5米、2米，随后将上层梁筋与垫铁、箍筋绑扎牢靠即可。按图纸标明的底板钢筋
8、间距，在防水保护层上弹出钢筋位置线，然后按照钢筋位置线进行摆放钢筋。底板钢筋绑扎时，钢筋交叉点全部绑扎，采用八字扣绑扎，扎丝长度根据现场实际绑扎，找出适合的长度（绑扎完成丝头3cm）,绑扎完的扎丝头压在底板钢筋上，长度一致，保证扎丝绑扎规矩，钢筋不位移。绑完下层钢筋后，摆放马莞和底板混凝土保护层所用混凝土垫块，垫块厚度等于保护层厚度为40mm厚，间距600*60OInin呈梅花型进行摆放，要求横竖一条线，斜向一条线。在施工缝两侧5cm范围内必须放置2道马凳。在板筋绑扎完毕后，上面铺设脚手板，防止后续工程施工时将已绑扎成型的板筋踩坍塌。当板的钢筋由于标高等不能拉通布置，需各自在支座处锚固。根据弹好的墙、暗柱、柱位置线，将墙、暗柱、柱深入基础的插筋绑扎牢固，插入基础深度满足要求，其上端用水平定位框定位，绑扎牢固，调整到位，保证插筋垂直，不歪斜、不倾倒、不变位。检查验收：由施工队自检合格后，报项目部验收，合格后再报监理验收
