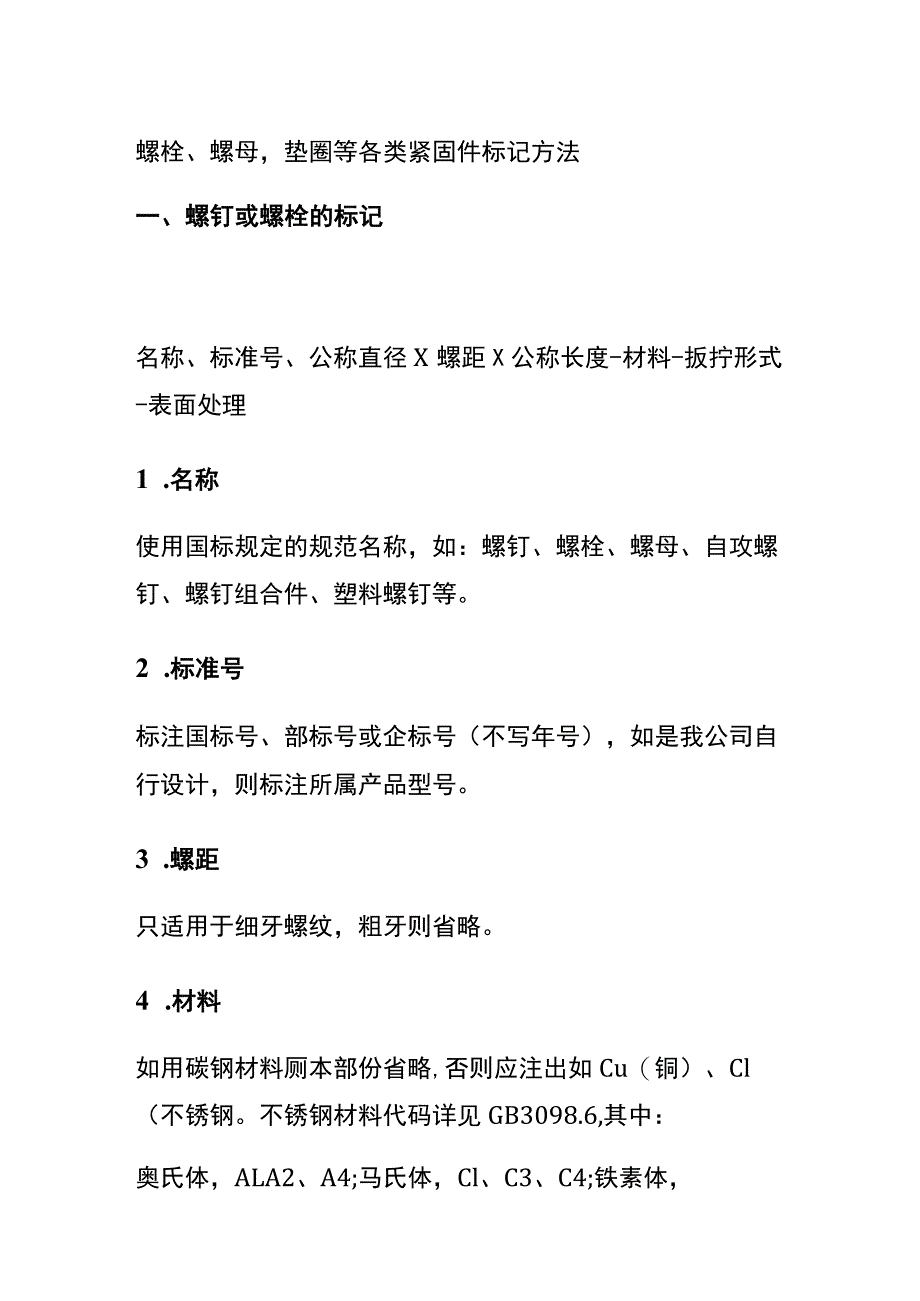

螺栓、螺母垫圈等各类紧固件标记方法.docx_第1页
第1页 / 共5页

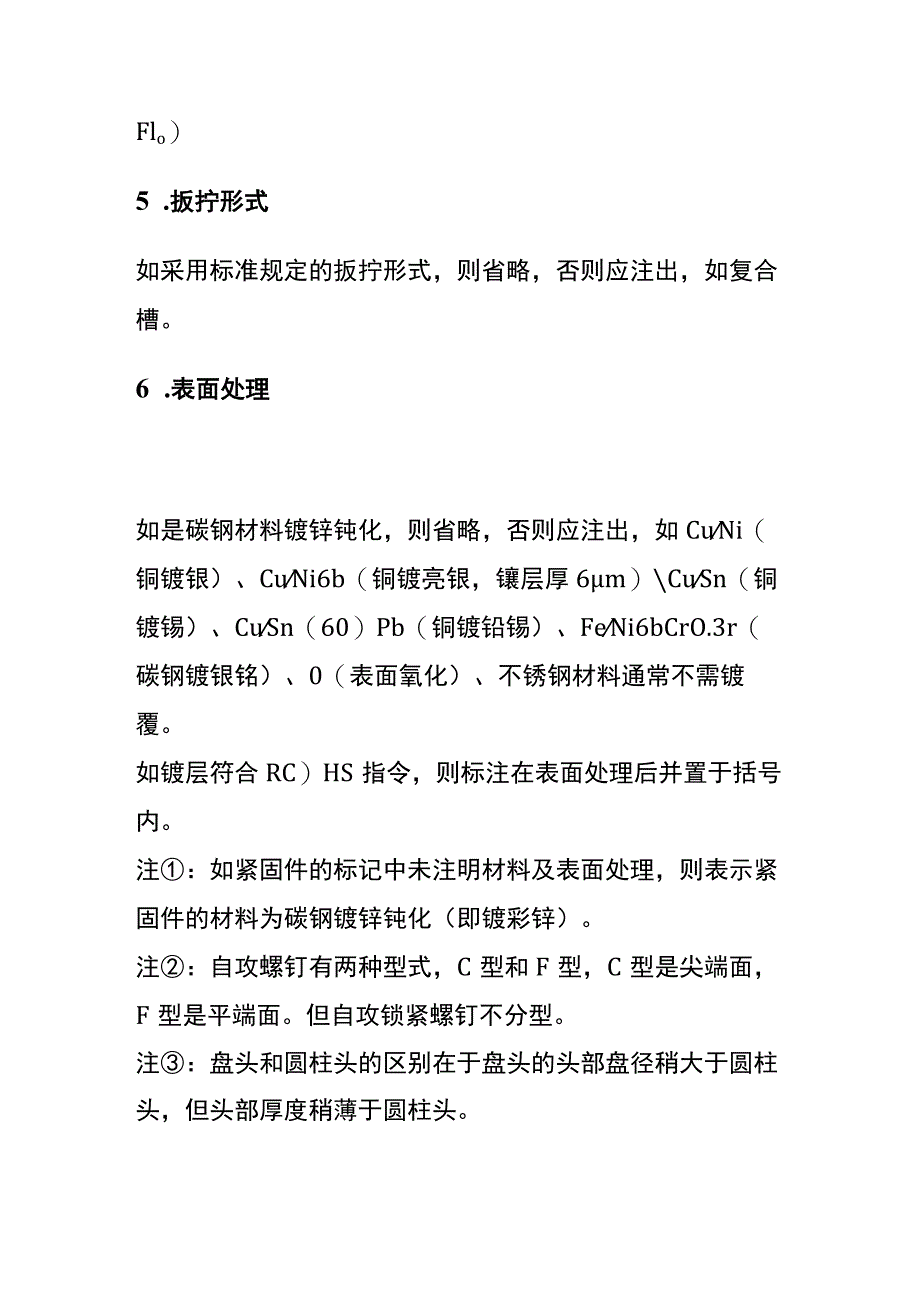

螺栓、螺母垫圈等各类紧固件标记方法.docx_第2页
第2页 / 共5页

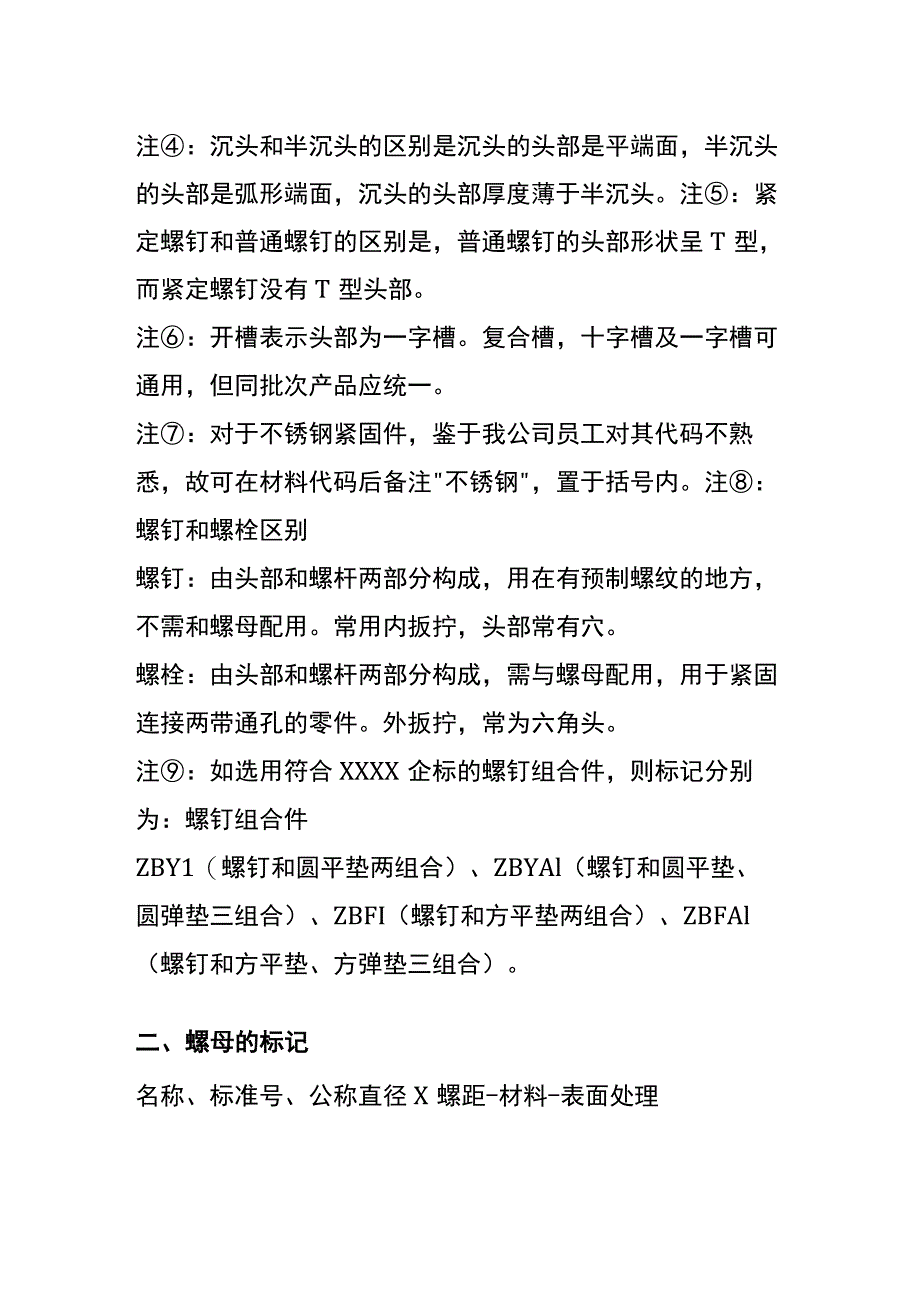

螺栓、螺母垫圈等各类紧固件标记方法.docx_第3页
第3页 / 共5页
螺栓、螺母垫圈等各类紧固件标记方法.docx_第4页
第4页 / 共5页
螺栓、螺母垫圈等各类紧固件标记方法.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《螺栓、螺母垫圈等各类紧固件标记方法.docx》由会员分享,可在线阅读,更多相关《螺栓、螺母垫圈等各类紧固件标记方法.docx(5页珍藏版)》请在第壹文秘上搜索。

1、螺栓、螺母,垫圈等各类紧固件标记方法一、螺钉或螺栓的标记名称、标准号、公称直径X螺距X公称长度-材料-扳拧形式-表面处理1 .名称使用国标规定的规范名称,如:螺钉、螺栓、螺母、自攻螺钉、螺钉组合件、塑料螺钉等。2 .标准号标注国标号、部标号或企标号(不写年号),如是我公司自行设计,则标注所属产品型号。3 .螺距只适用于细牙螺纹,粗牙则省略。4 .材料如用碳钢材料厕本部份省略,否则应注出如Cu(铜)、Cl(不锈钢。不锈钢材料代码详见GB3098.6,其中:奥氏体,ALA2、A4;马氏体,Cl、C3、C4;铁素体,Flo)5 .扳拧形式如采用标准规定的扳拧形式,则省略,否则应注出,如复合槽。6 .

2、表面处理如是碳钢材料镀锌钝化,则省略,否则应注出,如CuNi(铜镀银)、CuNi6b(铜镀亮银,镶层厚6m)CuSn(铜镀锡)、CuSn(60)Pb(铜镀铅锡)、FeNi6bCrO.3r(碳钢镀银铭)、0(表面氧化)、不锈钢材料通常不需镀覆。如镀层符合RC)HS指令,则标注在表面处理后并置于括号内。注:如紧固件的标记中未注明材料及表面处理,则表示紧固件的材料为碳钢镀锌钝化(即镀彩锌)。注:自攻螺钉有两种型式,C型和F型,C型是尖端面,F型是平端面。但自攻锁紧螺钉不分型。注:盘头和圆柱头的区别在于盘头的头部盘径稍大于圆柱头,但头部厚度稍薄于圆柱头。注:沉头和半沉头的区别是沉头的头部是平端面,半沉

3、头的头部是弧形端面,沉头的头部厚度薄于半沉头。注:紧定螺钉和普通螺钉的区别是,普通螺钉的头部形状呈T型,而紧定螺钉没有T型头部。注:开槽表示头部为一字槽。复合槽,十字槽及一字槽可通用,但同批次产品应统一。注:对于不锈钢紧固件,鉴于我公司员工对其代码不熟悉,故可在材料代码后备注不锈钢,置于括号内。注:螺钉和螺栓区别螺钉:由头部和螺杆两部分构成,用在有预制螺纹的地方,不需和螺母配用。常用内扳拧,头部常有穴。螺栓:由头部和螺杆两部分构成,需与螺母配用,用于紧固连接两带通孔的零件。外扳拧,常为六角头。注:如选用符合XXXX企标的螺钉组合件,则标记分别为:螺钉组合件ZBY1(螺钉和圆平垫两组合)、ZBY

4、Al(螺钉和圆平垫、圆弹垫三组合)、ZBFI(螺钉和方平垫两组合)、ZBFAl(螺钉和方平垫、方弹垫三组合)。二、螺母的标记名称、标准号、公称直径X螺距-材料-表面处理1 .名称使用国标规定的规范名称,如:螺母。2 .标准号、螺距、材料及表面处理等的标识与螺钉的标注方法相同。三.垫圈的标记名称、标准号、公称直径X螺距-材料-表面处理1 .名称国标规定平垫圈及弹簧垫圈的标准名称均为垫圈但鉴于我公司实际情况,为避免混淆,特将平垫圈统一命名为平垫,弹簧垫圈统一命名为弹垫。2 .公称规格指螺纹大径,如外螺纹M8的大径即是8o3 .标准号、材料及表面处理等的标识与螺钉的标注方法相同。4 .如弹垫的标记中

5、未注明材料及表面处理,则表示其材料为65Mn,表面处理为表面氧化。四.挡圈的标记名称、标准号、公称规格1 .名称统一命名为挡圈。公称规格:指轴径或孔径。标准号的标识与螺钉的标注方法相同。2 .挡圈的材料为65Mn,表面处理为表面氧化。注:另外,圆柱销是常用的紧固件,其标准号为GB/T119-86,标记示例:销GBT119A6x40(表示公称直径大端直径为6,公称长度为40,材料是碳钢,表面氧化处理,A型形状。)注:选用紧固件时,应首先从BOM清单现有的订货号中选择,并尽量选择常用的或库存量较多的紧固件。在确认现有BOM数据库中的所有件均不适用时,才允许新选。注:在BOM系统中,紧固件标记中的所有号均用号表示。注:当本规则规定的紧固件标记格式不能表述其全部要素时,允许在本命名格式尾部加后缀,并置于括号内,如(XX专用)、(本色)等。
