1、跌水井计算书(采取简化计算,取最大宽度计算)项目名称构件编号日期设计校对审核执行规范:混凝土结构设计规范(GB50010-2010),本文简称混凝土规范建筑地基基础设计规范(GB50007-2011),本文简称地基规范建筑结构荷教规范(GB50009-2012),本文简称荷载规范给水排水工程构筑物结构设计规范(GB50069-2002),本文简称给排水结构规范给水排水工程钢筋混凝土水池结构设计规程(CECS138-2002),本文简称水池结构规程钢筋:d-HPB300;D-HRB335;E-HRB400;F-RRB400;G-HRB500;P-HRBF335;Q-HRBF400;R-HRBF5

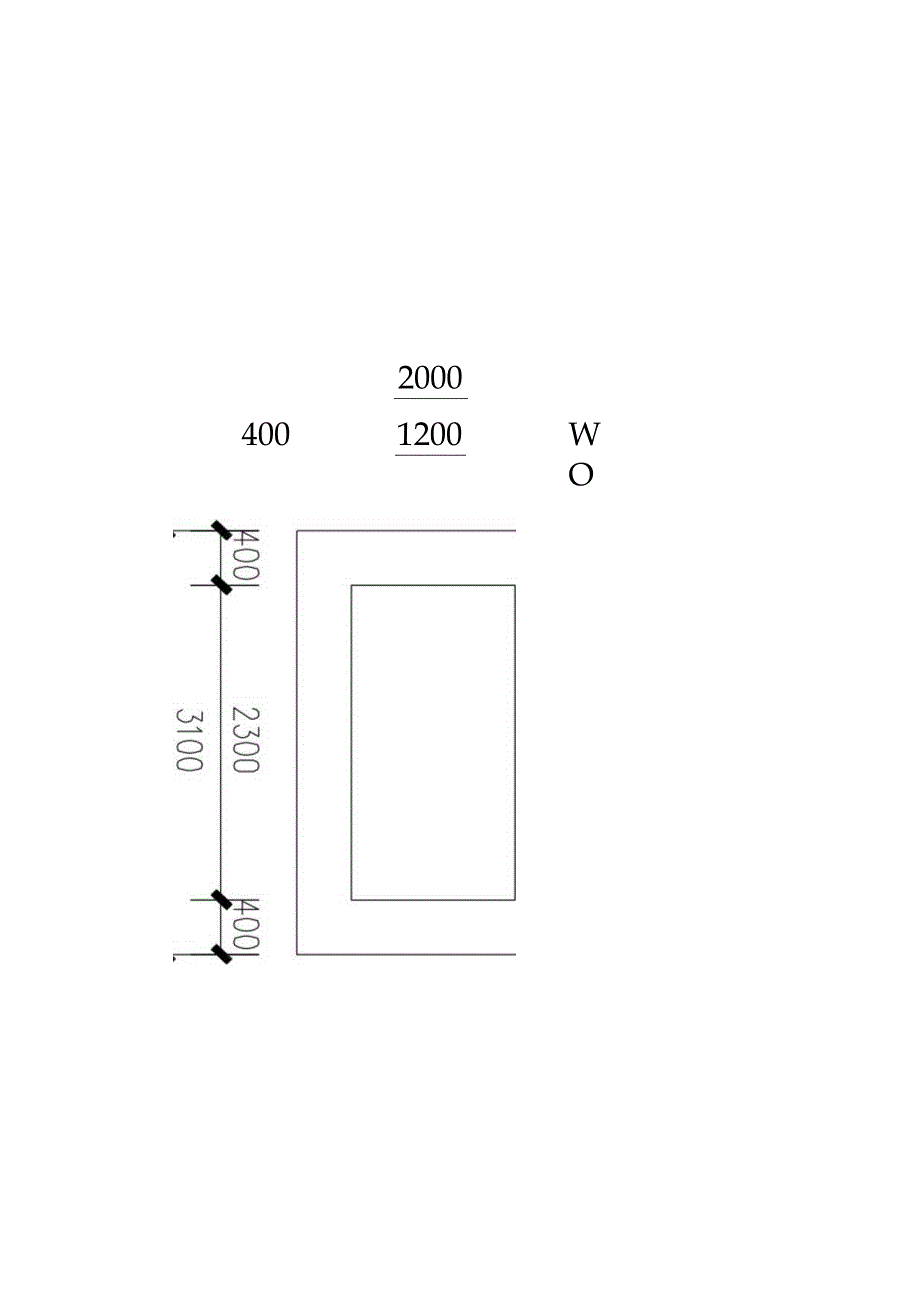

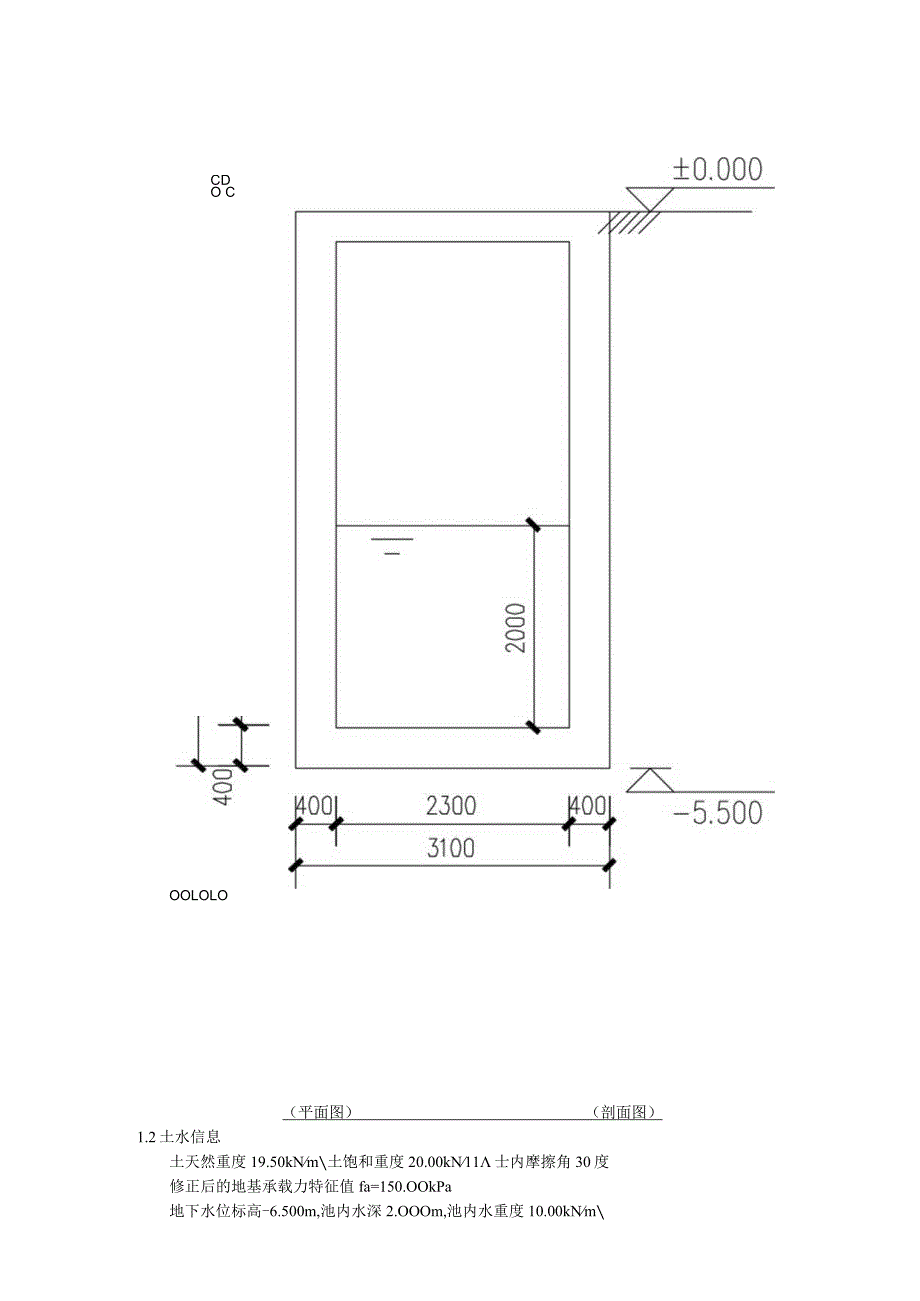

2、001基本资料1.1几何信息水池类型:有顶盖半地上长度L=3.100m,宽度B=2.OOOm,高度H=5.500m,底板底标高=-5.500m池底厚h3=400mm,池壁厚11=40Omm,池顶板厚hl=300mm,底板外挑长度t2=0mm注:地面标高为0.000。40020001200WOCD O COOLOLO(平面图)(剖面图)1.2土水信息土天然重度19.50kNm土饱和重度20.00kN11士内摩擦角30度修正后的地基承载力特征值fa=150.OOkPa地下水位标高-6.500m,池内水深2.OOOm,池内水重度10.00kNm浮托力折减系数1.00,抗浮安全系数Kf=L051.3荷

3、载信息活荷载:池顶板1.50kNr112,地面35.00kN11组合值系数0.90恒荷载分项系数:水池自重1.30,其它L50活荷载分项系数:地下水压1.30,其它0.50活载调整系数:其它Loo活荷载准永久值系数:顶板0.40,地面0.40,地下水1.00,温湿度1.00考虑温湿度作用:池内外温差10.0度,内力折减系数0.65,砂线膨胀系数LOO(I(T5C)1.4钢筋碎信息混凝土:等级C30,重度26.00kNm泊松比0.20纵筋保护层厚度(mm):顶板(上35,下35),池壁(内35,外35),底板(上35,下35)钢筋级别:HRB400,裂缝宽度限值:0.20mm,配筋调整系数:1.

4、00构造配筋采用混凝土规范GB50010-20102计算内容(1)地基承载力验算(2)抗浮验算(3)荷载计算(4)内力(考虑温度作用)计算(5)配筋计算(6)裂缝验算(7)混凝土工程量计算3计算过程及结果单位说明:弯矩:kN.m/m钢筋面积:mm?裂缝宽度:mm计算说明:双向板计算按查表恒荷载:水池结构自重,土的竖向及侧向压力,内部盛水压力.活荷载:顶板活荷载,地面活荷载,地下水压力,温湿度变化作用.裂缝宽度计算按长期效应的准永久组合.3.1 地基承载力验算3.1.1 基底压力计算(1)水池自重GC计算顶板自重Gl=48.36kN池壁自重G2=429.31kN底板自重G3=64.48kN水池结

5、构自重Gc=Gl+G2+G3=542.15kN(2)池内水重GW计算池内水重Gw=55.20kN(3)覆土重量计算池顶覆土重量Gtl=0kN池顶地下水重量GSl=0kN底板外挑覆土重量Gt2=0.00kN基底以上的覆盖土总重量Gt=Gtl+Gt2=0.00kN基底以上的地下水总重量GS=Gsl+Gs2=0.00kN(4)活荷载作用Gh顶板活荷载作用力Ghl=9.30kN地面活荷载作用力Gh2=0.00kN活荷载作用力总和Gh=GhI+Gh2=9.30kN(5)基底压力Pk基底面积:A=(L+2t2)(B+2t2)=3.100X2.000=6.20m2基底压强:Pk=(GC+Gw+Gt+Gs+G

6、h)A=(542.15+55.20+0.00+0.00+9.30)/6.200=97.85kNm23. 1.2结论:Pk=97.85fa=150.00kPa,地基承载力满足要求。4. 2抗浮验算由于地下水位低于池底标高,不需要进行本项验算5. 3荷载计算5.1.1 顶板荷载计算:池顶板自重荷载标准值:Pl=26.00X0.300=7.80Wm池顶活荷载标准值:Ph=1.50kNm2池顶均布荷载基本组合:Qt=L3OP1+0.50l.OOXPh=10.89Wm池顶均布荷载准永久组合:Qte=Pl+0.40Ph=8.40Wm5.1.2 池壁荷载计算:池外荷载:主动土压力系数Ka=0.33侧向土压力

7、荷载组合(kNm):部位(标高)土压力标准值水压力标准值活载标准值基本组合准永久组合地面(0.000)0.000.0011.675.834.67池壁顶端(-0.300)1.950.0011.678.766.62底板顶面(-5.100)33.150.0011.6755.5637.82(2)池内底部水压力:标准值=20.00kNm2,基本组合设计值=30.00kNm26. 3.3底板荷载计算(池内无水,池外填土):水池结构自重标准值GC=542.15kN基础底面以上土重标准值Gt=0.OOkN基础底面以上水重标准值GS=0.OOkN基础底面以上活载标准值Gh=9.30kN水池底板以上全部竖向压力基

8、本组合:Qb=(542.15X1.30+0.00X1.50+0.00X1.30+9.30X0.50X1.00)/6.200=114.43kNm2水池底板以上全部竖向压力准永久组合:Qbe=(542.15+0.00+0.001.00+1.50X6.200X0.40)/6.200=88.04kNm2板底均布净反力基本组合:Q=114.43-0.400X26.00X1.30=100.91Wm板底均布净反力准永久组合:Qc=88.04-0.400X26.00=77.64Wm7. 3.4底板荷载计算(池内有水,池外无土):水池底板以上全部竖向压力基本组合:Qb=3.1002.0001.500.501.0

9、0+542.151.30+(2.3001.2002.000)10.OOX1.50/6.200=127.78kNm2板底均布净反力基本组合:Q=127.78-(0.40026.00X1.30+2.000X10.001.50)=84.26kNm2水池底板以上全部竖向压力准永久组合:Qbe=3.100X2.000X1.50X0.40+542.15+(2.3001.200X2.000)X10.00/6.200=96.95kNm2板底均布净反力准永久组合:Qe=96.95-(0.40026.00+2.000X10.00)=66.55kNm23.4 内力,配筋及裂缝计算弯矩正负号规则:顶板:下侧受拉为正,

10、上侧受拉为负池壁:内侧受拉为正,外侧受拉为负底板:上侧受拉为正,下侧受拉为负荷载组合方式:1 .池外土压力作用(池内无水,池外填土)2 .池内水压力作用(池内有水,池外无土)3 .池壁温湿度作用(池内外温差=池内温度-池外温度)(1)顶板内力:计算跨度:LX=2.600m,Ly=1.500m,四边简支按双向板计算.荷载组合作用弯矩表(kN.mm)部位基本组合准永久组合下侧-L向跨中0.980.75B向跨中2.201.70上侧-L向边缘0.000.00B向边缘0.000.00L侧池壁内力:计算跨度:Lx=2.700m,Ly=4.800m,三边固定,顶边自由池壁类型:普通池壁,按双向板计算基本组合

11、作用弯矩表(kN.mm)部位池外土压力池内水压力温湿度作用基本组合内根上水平跨中9.36一-9.36水平边缘-8.90-8.90竖直跨中2.91-一2.91竖直上边缘-0.00-0.00竖直下边缘-9.71-9.71外侧-水平跨中-4.35-13.23-17.58水平边缘-19.12-14.43-33.55竖直跨中-1.41-13.46-14.87竖直上边缘0.00一-0.00-0.00竖直下边缘-18.77-13.79-32.56准永久组合作用弯矩表(kN.mm)部位池外土压力池内水压力温湿度作用准永久组合内侧-水平跨中6.47-6.47水平边缘-5.93一5.93竖直跨中2.00-2.00

12、竖直上边缘-0.00一0.00竖直下边缘-6.476.47外侧-水平跨中-2.90-29.40-32.30水平边缘-13.21一-32.07-45.28竖直跨中-0.94-29.91-30.85竖直上边缘0.00一-0.00-0.00竖直下边缘-12.84-30.65-43.48(3)B侧池壁内力:计算跨度:Lx=1.600m,Ly=4.800m,三边固定,顶边自由池壁类型:深池壁计算方法:0H2L部分按照水平向单向板计算H=2L处池外土压力作用弯矩(kN.mm):水平向跨中:基本组合:2.60,准永久组合:1.82水平向边缘:基本组合:-5.20,准永久组合:-3.63H=2L处池内水压力作

13、用弯矩(kN.mm):水平向跨中:基本组合:-0.00,准永久组合:-0.00水平向边缘:基本组合:0.00,准永久组合:0.00跨中弯矩按H2L段,和(KH2L段较大值取.基本组合作用弯矩表(kN.m/m)部位池外土压力池内水压力温湿度作用基本组合内根上水平跨中4.20一-4.20水平边缘-3.19一3.19竖直跨中1.08一一1.08竖直上边缘-0.00-0.00竖直下边缘-3.52一3.52外侧-水平跨中-1.57-13.31-14.88水平边缘-8.50一-14.29-22.80竖直跨中-0.44-13.67-14.11竖直上边缘0.00-0.00-0.00竖直下边缘-7.21一-13.69-20.90准永久组合作用弯矩表(kN.ni/m)部位池外土压力池内水压力温湿度作用准永久组合内侧-水平跨中2.88一一2.88水平边缘-2.122.12竖直跨中0.74一一0.74竖直上边缘-0.000.00竖直下边缘-2.34-2.34外侧-水平跨中

展开阅读全文
