《高炉用微孔炭砖标准修订说明.docx》由会员分享，可在线阅读，更多相关《高炉用微孔炭砖标准修订说明.docx（10页珍藏版）》请在第壹文秘上搜索。

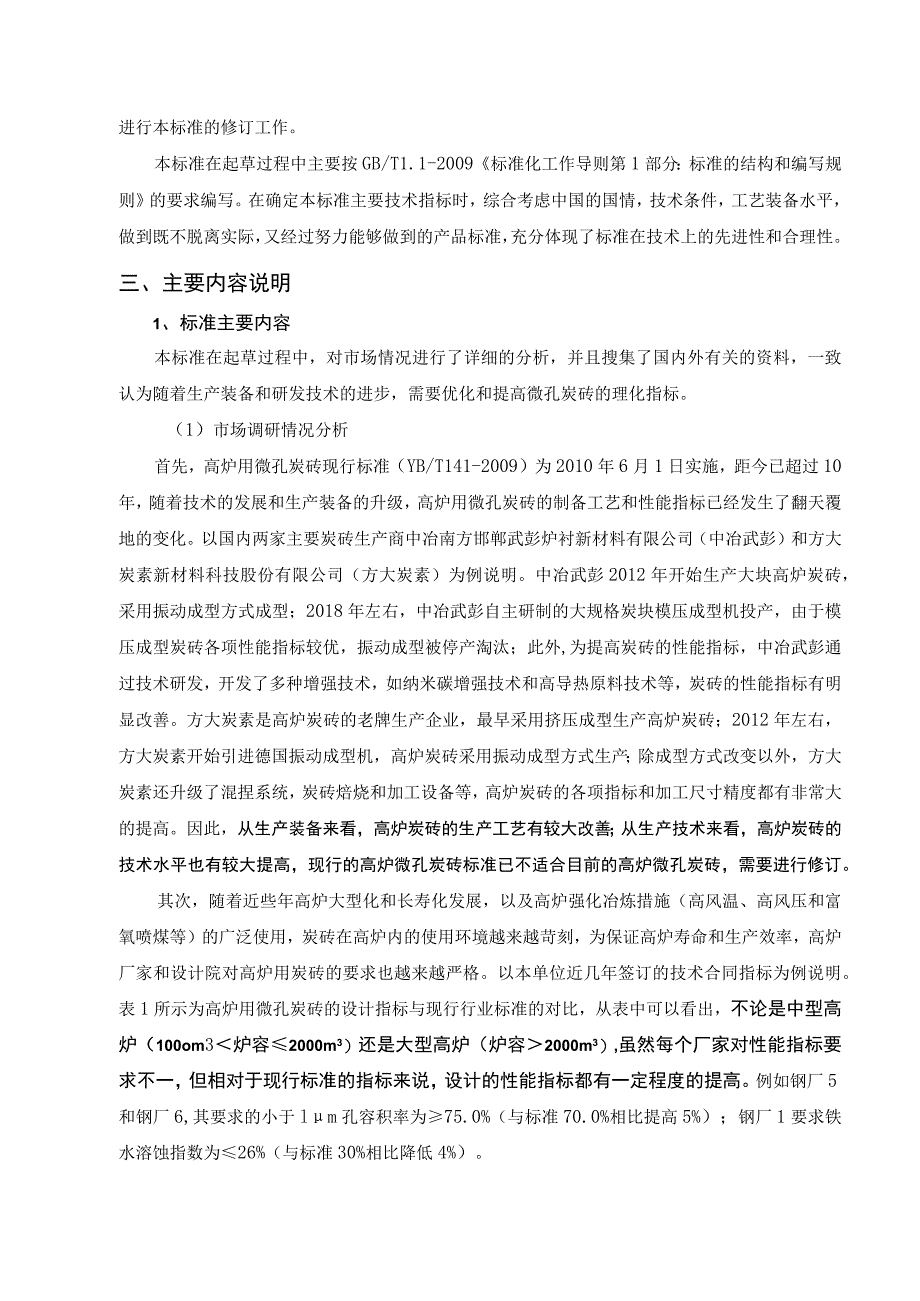

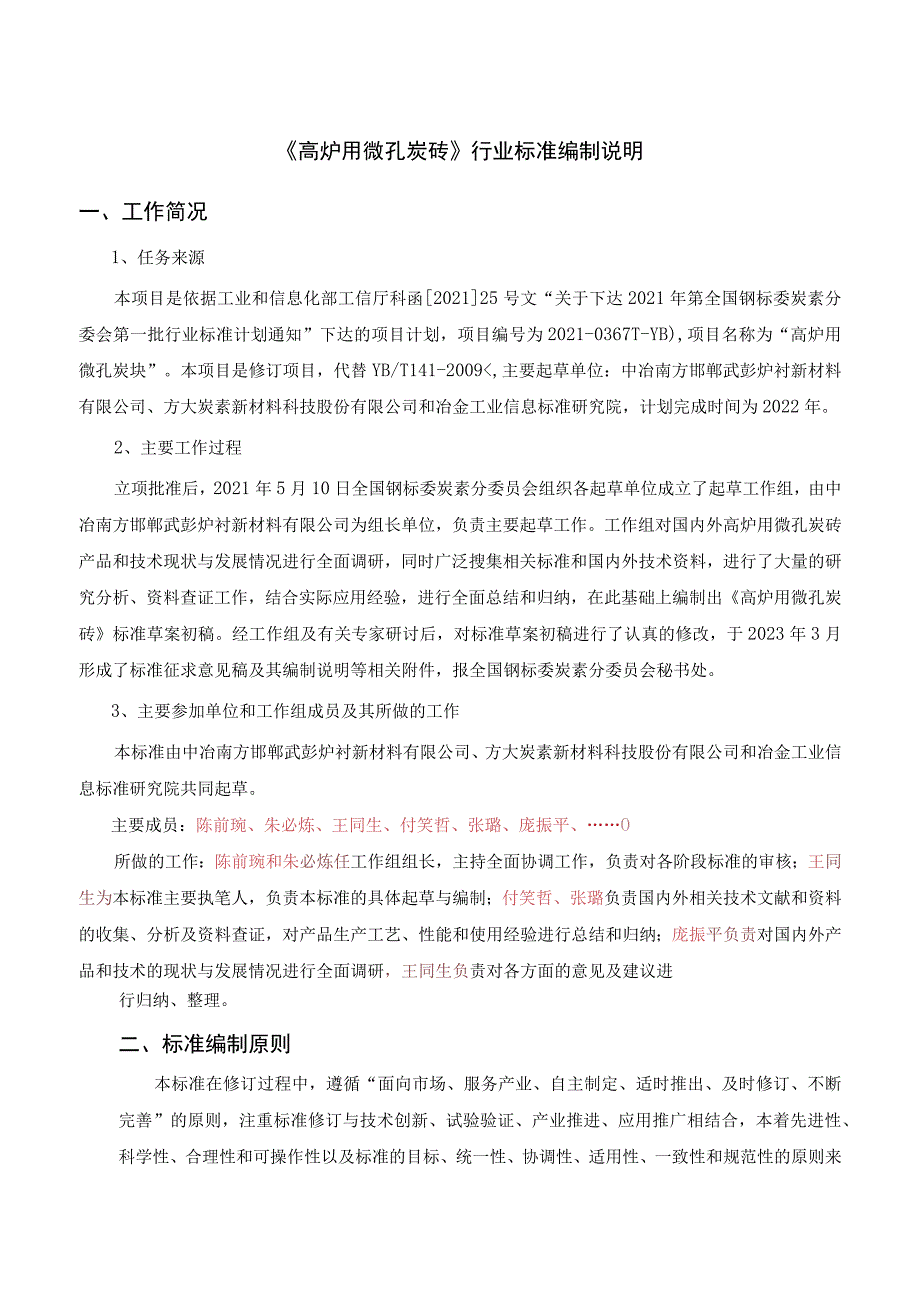

1、高炉用微孔炭砖行业标准编制说明一、工作简况1、任务来源本项目是依据工业和信息化部工信厅科函202125号文“关于下达2021年第全国钢标委炭素分委会第一批行业标准计划通知”下达的项目计划，项目编号为2021-0367T-YB),项目名称为“高炉用微孔炭块”。本项目是修订项目，代替YB/T141-2009lm孔隙比%-4灰份（含添加剂）%320*数据引自：程坤明，西格里炭破的特点及其应用效果，2008年全国炼铁生产技术会议暨炼铁年会。2、主要技术差异与YB/T141-2009相比，主要技术内容变化如下：一修改了规范性引用文件；一增加了一个高导热微孔炭砖牌号TZGW-2；一修改了体积密度指标；一修

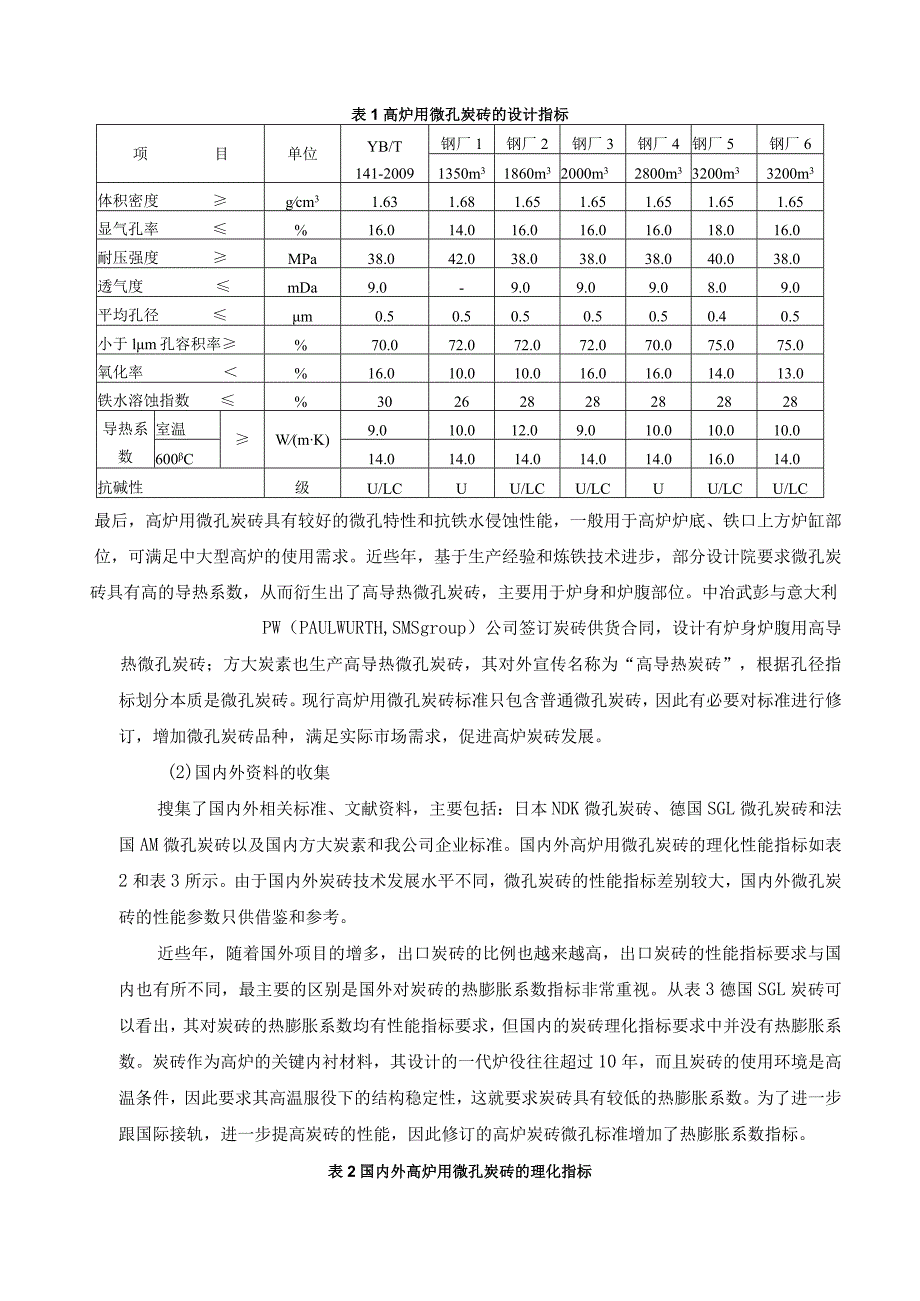

2、改了显气孔率指标一修改了耐压强度指标一修改了透气度指标一修改了小于lm孔容积比指标一修改了氧化率指标一修改了铁水溶蚀指数指标一修改了导热系数指标一增加了热膨胀系数指标（20-200）一修改了外形尺寸允许偏差要求一修改了外观质量要求修订后的高炉用微孔炭砖的理化指标与YB/T141-2009对比情况如表4所表4高炉用微孔炭砖的理化指标项目单位YB/T141-2009修订后TZGW-ITZGW-2体积密度gcm31.631.651.73显气孔率%16.015.018.0耐压强度MPa38.040.037.0透气度mDa9.05.08.0平均孔径m0.50.50.5小于lm孔容积率%70.072.070.0氧化率%16.012.018.0铁水溶蚀指数%302628导热系数室温W/(mK)9.010.025.060014.015.0-热膨胀系数（20-200C）1(7K-3.53.0抗碱性级U或LCU或LCU或LC注：氧化率、铁水溶蚀指数测试结果供用户参考，不作考核依据。此外，对外形尺寸及允许偏差进行修订，将满铺炉底卧砌和环砌的长度偏差由3.Omm改为2.Omm（如表5所示表5高炉用微孔炭砖长度偏差外形尺寸（mm）宽X高X长YB/T141-2009修订后1231
