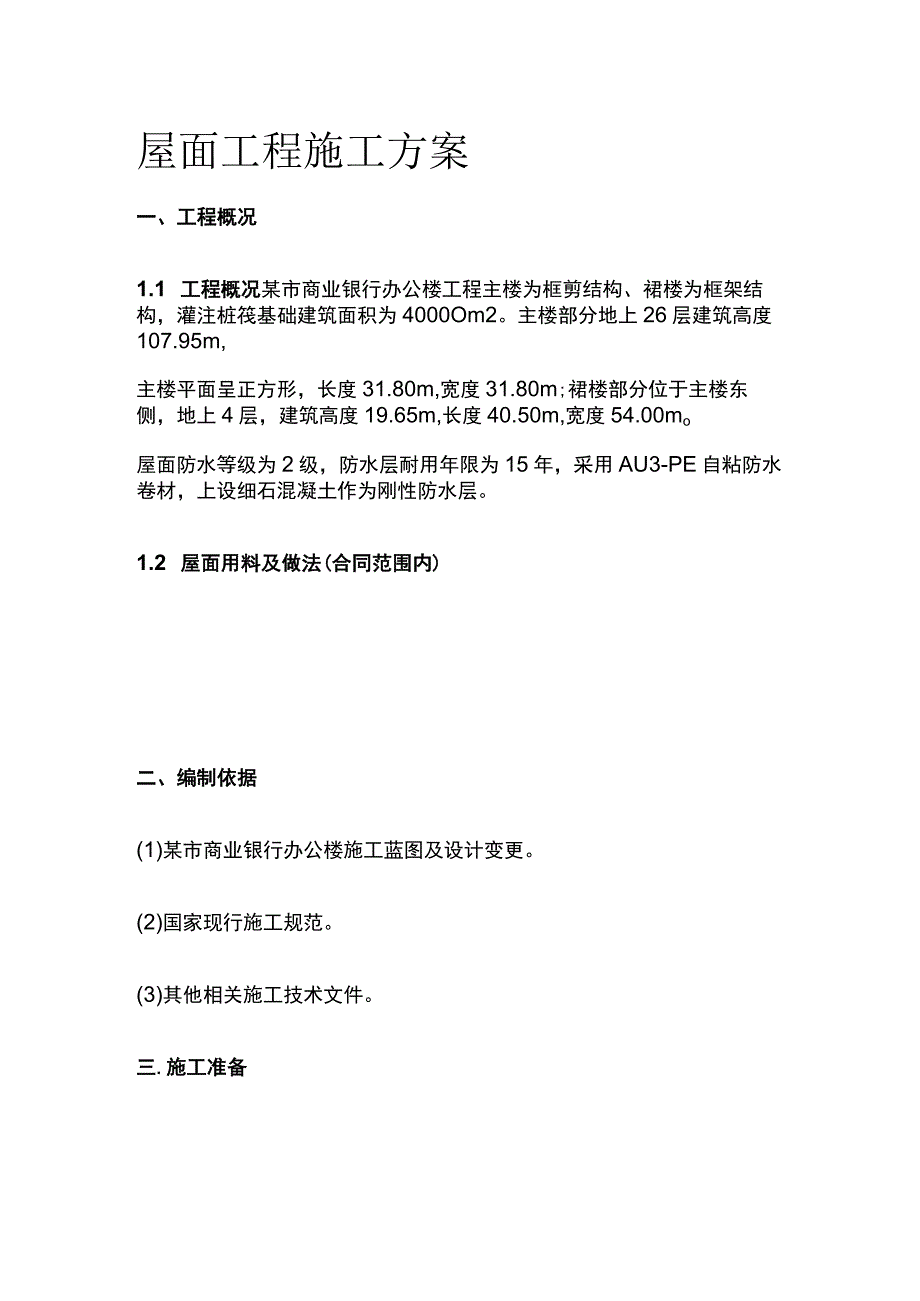

1、屋面工程施工方案一、工程概况1.1 工程概况某市商业银行办公楼工程主楼为框剪结构、裙楼为框架结构，灌注桩筏基础建筑面积为4000Om2。主楼部分地上26层建筑高度107.95m,主楼平面呈正方形，长度31.80m,宽度31.80m;裙楼部分位于主楼东侧，地上4层，建筑高度19.65m,长度40.50m,宽度54.00mo屋面防水等级为2级，防水层耐用年限为15年，采用AU3-PE自粘防水卷材，上设细石混凝土作为刚性防水层。1.2 屋面用料及做法(合同范围内)二、编制依据(1)某市商业银行办公楼施工蓝图及设计变更。(2)国家现行施工规范。(3)其他相关施工技术文件。三.施工准备3.1材料(1)水
2、泥砂浆：42.5号的普通硅酸盐水泥，采用中砂，含泥量不大于3%,不含有机杂质，级配良好。(2)防水涂料：js防水涂料(3)水泥膨胀珍珠岩：水泥：膨胀珍珠岩=1:8(体积比)，42.5号的普通硅酸盐水泥，膨胀珍珠岩颗粒粒度0.13mmo(4)AU3-PE自粘式防水卷材:保证防水材料的及时供应及产品质量，并备好相应的产品合格证及出厂检验报告。(5)挤塑聚苯乙烯保温板：导热系数0.03wm.k(6)C20细石混凝土：采用商混细石混凝土。(7)钢筋网片：4(g)200双向钢筋网片3.2 主要机具准备好适用合格的施工机具，并配备24个干粉灭火器。3.3 劳动力计划组织一支经培训、经验丰富的专业施工队伍，

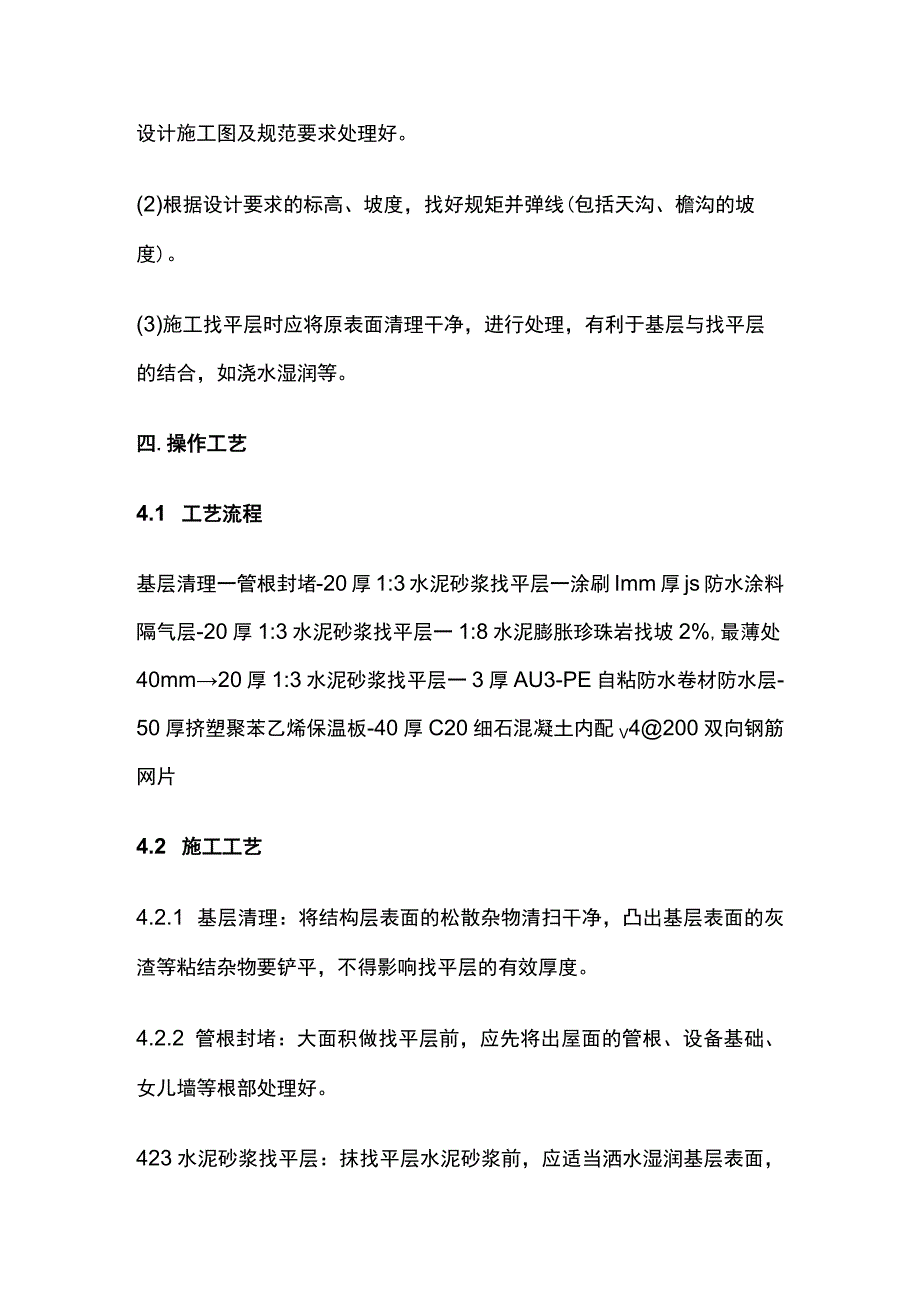

3、根据规范要求分班组进行施工。3.4 施工条件(1)各种穿过屋面的预埋管件、设备基础、女儿墙、管道井等根部，应按设计施工图及规范要求处理好。(2)根据设计要求的标高、坡度，找好规矩并弹线(包括天沟、檐沟的坡度)。(3)施工找平层时应将原表面清理干净，进行处理，有利于基层与找平层的结合，如浇水湿润等。四.操作工艺4.1 工艺流程基层清理一管根封堵-20厚1:3水泥砂浆找平层一涂刷Imm厚js防水涂料隔气层-20厚1:3水泥砂浆找平层一1:8水泥膨胀珍珠岩找坡2%,最薄处40mm20厚1:3水泥砂浆找平层一3厚AU3-PE自粘防水卷材防水层-50厚挤塑聚苯乙烯保温板-40厚C20细石混凝土内配V42
4、00双向钢筋网片4.2 施工工艺4.2.1 基层清理：将结构层表面的松散杂物清扫干净，凸出基层表面的灰渣等粘结杂物要铲平，不得影响找平层的有效厚度。4.2.2 管根封堵：大面积做找平层前，应先将出屋面的管根、设备基础、女儿墙等根部处理好。423水泥砂浆找平层：抹找平层水泥砂浆前，应适当洒水湿润基层表面，主要是利于基层与找平层的结合，但不可洒水过量，以免影响找平层表面的干燥，洒水达到基层和找平层能牢固结合为度。4.2.4 隔气层：涂刷Imm厚js防水涂料，分两遍涂刷。4.2.5 保温层(1)采用1:8水泥膨胀珍珠岩找坡2%,最薄处40mm,首先将屋面各控制点的高度用水泥膨胀珍珠岩保温砂浆做好，然
5、后根据已做好的控制点拉线，将水泥膨胀珍珠岩保温砂浆按照压缩比(压缩比是指屋面上松散的保温层厚度与压实后的厚度之比)为130%的比例进行虚铺保温层，同时找坡，虚铺后的保温层用木杠压紧、刮平，再压实至设计厚度。(2)保温层内排气通道的设定1)排汽道应纵横贯通，不得堵塞，并应与大气连通的排汽孔相连。排汽道间距宜为6m纵横设置，屋面面积每36m2宜设置1个排汽孔。在保温层中预留槽做排汽道时，其宽度设置为30mm;在保温层中埋置打孔PVC管做排汽道，管径25mm,出屋面部分为成品不锈钢排气管。排汽道应与找平层分格缝相重合。2）为避免排汽孔与基层接触处发生渗漏，应做防水处理3）防水层施工前，应检查排汽道是
6、否被堵塞，并加以清扫。然后宜在排汽道上粘贴一层隔离纸或塑料薄膜，宽约200mm,在排汽道上对中贴好，完成后才可铺贴防水卷材（或涂刷防水涂料）。防水层施工时不得刺破隔离纸，以免胶粘剂（或涂料）流入排汽道，造成堵塞或排汽不畅。426找平层：水泥膨胀珍珠岩屋面做好后，经过2-3d后再采用20厚1:3水泥砂浆做找平层，该找平层层面上必须设置分格缝充当水泥膨胀珍珠岩的排气道，以便水泥膨胀珍珠岩的水分在做防水前充分蒸发,分格缝纵横最大间距6m,分格缝宽为30mmo4.2.7 防水层施工（1）附加层施工：设计要求特殊部位，如阴阳角、管根、水落口、檐沟等部位必须先铺贴一层AU3-PE自粘防水卷材（30cm宽）
7、做附加层，后浇带处也需增加附加层，转角处圆弧半径符合现行规范要求。（2）防水卷材铺贴：采用干铺法铺贴卷材。在基层面清理干净后在基层表面均匀涂抹乳化沥青，厚度以覆盖住基面为准。将卷材对转基准线铺开6m用裁纸刀将隔离纸划开将未铺开卷材的隔离纸从背面撕开，同时将未铺开的卷材沿基准线慢慢向前推铺，边撕隔离纸边铺贴。铺好后再将未铺贴的6m卷材卷回依上述方法同样粘贴在基层上，然后用压提用力向前向外滚压，排出空气达到满粘贴。搭接粘贴下一幅卷材时将卷材搭接部位的隔离纸揭起，将上层卷材对准搭接基准线粘贴在下层卷材上，卷材搭接宽度80mm,然后滚压排除空气，粘贴牢固。节点处在大面积卷材施工完毕后进行加强处理，收边
8、、管口等薄弱处采用聚氨酯油膏密封。4.2.8 保温层:基层清理干净后应用沥青胶结料粘贴50厚挤塑聚苯乙烯保温板。4.2.9 刚性防水层：设置为40厚C20细石混凝土内配4Q200双向钢筋网片，保护层厚度不应小于IOmm,刚性防水层与立墙的交接处应设置分仓缝,并与板缝对齐。五.注意事项5.1屋面分仓缝间距不大于6m6mz面积不大于36平方米，缝宽20mm,缝内嵌防水油膏。刚性防水层不能紧贴在女儿墙上，它们之间应做柔性封缝处理以防女儿墙或刚性防水层开裂引起渗漏。其他突出屋面的结构物四周都应设置分隔缝，沿女儿墙四周的刚性防水层与女儿墙之间也应设分仓缝，后浇带范围内设一道分仓缝。防水层内的钢筋在分隔缝
9、处应断开缝口表面用防水卷材铺贴盖缝卷材的宽度为40Omm,分仓缝每边搭接20Omm,详见附图.2屋面檐口下方保温做法5.3出屋面管道井屋面做法及保温做法以风井井道屋顶做法为例六、质量控制(1)水泥膨胀珍珠岩保温砂浆与基层及各层砂浆之间应粘结牢固,不得有空鼓、起泡、裂缝、漏压等缺陷，接茬处平整，表面光滑整洁。屋面排水坡度符合设计要求。(2)基层与突出屋面结构的交接处和基层的转角处,均应做成圆弧形，且整齐平顺。(3)找平层应平整、压光，不得有酥松、起砂、起皮现象。找平层要在收水后二次压光，使表面坚固、平整；水泥砂浆终凝后，应采取浇水养护，保护砂浆中的水泥充分水化，以确保找平层质量。找平层应在板端缝
10、处设分格缝，其纵横缝的最大间距不大于6mo(4)挤塑聚苯乙烯保温板基层应平整、干燥和干净，保温板应紧靠在需保温的基层表面上，并应铺平垫稳，贴严、粘牢。(5)铺设屋面隔汽层和防水层前，基层必须干净、干燥。铺贴卷材采用搭接法时，上下层及相邻两幅卷材的搭接缝应错开，搭接宽度符合设计及规范要求。(6)自粘法铺贴卷材前基层表面应均匀涂刷基层处理剂，干燥后应及时铺贴卷材。铺贴卷材时，应将自粘胶底面的隔离纸全部撕净。卷材下面的空气应排尽，并辐压粘结牢固。铺贴的卷材应平整顺直，搭接尺寸准确，不得扭曲、皱折。搭接部位宜采用热风加热，随即粘贴牢固。接缝口应用密封材料封严，宽度30mmo(7)天沟、檐沟、檐口、泛水
11、和立面卷材收头的端部应裁齐，塞入预留凹槽内，用金属压条钉压固定，最大钉距不应大于90Omm,并用密封材料嵌填封严。七.成品保护(1)抹好的找平层上，推小车运输时，应先铺脚手板车道，以防止破坏找平层表面。找平层施工完毕，未达到一定强度时不得上人踩踏。雨水口、内排雨口施工过程中,应采取临时措施封口，防止杂物进入堵塞。(2)隔气层施工前应将基层表面的砂、土、硬块杂物等清扫干净，防止降低隔气效果。(3)在已铺好的保温层上不得施工，应采取必要措施，保证保温层不受损坏。保温层施工完成后，应及时铺抹水泥砂浆找平层，以保证保温效果。(4)已铺好的卷材防水层，应及时采取保护措施，防止机具和施工作业损伤。屋面防水
12、层施工中不得将穿过屋面、墙面的管根损伤变位。变形缝、水落管口等处防水层施工前，应进行临时堵塞，防水层完工后,应进行清除，保证管、缝内通畅，满足使用功能。防水层施工完毕，应及时做好保护层。施工中不得污染已做完的成品。(5)为避免刚性防水层受到损坏，细石混凝土养护初期不得上人，待强度达到L2MPa以上。才允许在其上行走。已施工的刚性防水层上不得凿眼打洞或通过屋面运送重物。在细石混凝土刚性防水层上进行其他作业，必须在混凝土达到设计强度的70%后进行。八.安全环保措施(1)没有女儿墙的屋面四周应设防护栏杆，挂安全网，以防高空坠落。(2)刮六级以上大风和雨、雪天，避免在屋面上施工找平层。(3)防水层所用材料和辅助材料均为易燃品，在存材料的仓库及施工现场内要严禁烟火；在施工现场存放防水材料应远离火源。(4)屋面施工时四周应有防护措施，在距檐口L5m范围内施工，如无脚手围栏，应侧身操作，并应挂好安全带。(5)浇筑屋面细石混凝土的马道应搭设牢固，铺板不得出现探头板。(6)油膏嵌缝操作人员应穿工作服，戴防护口罩、帆布手套等劳动保护用品。
