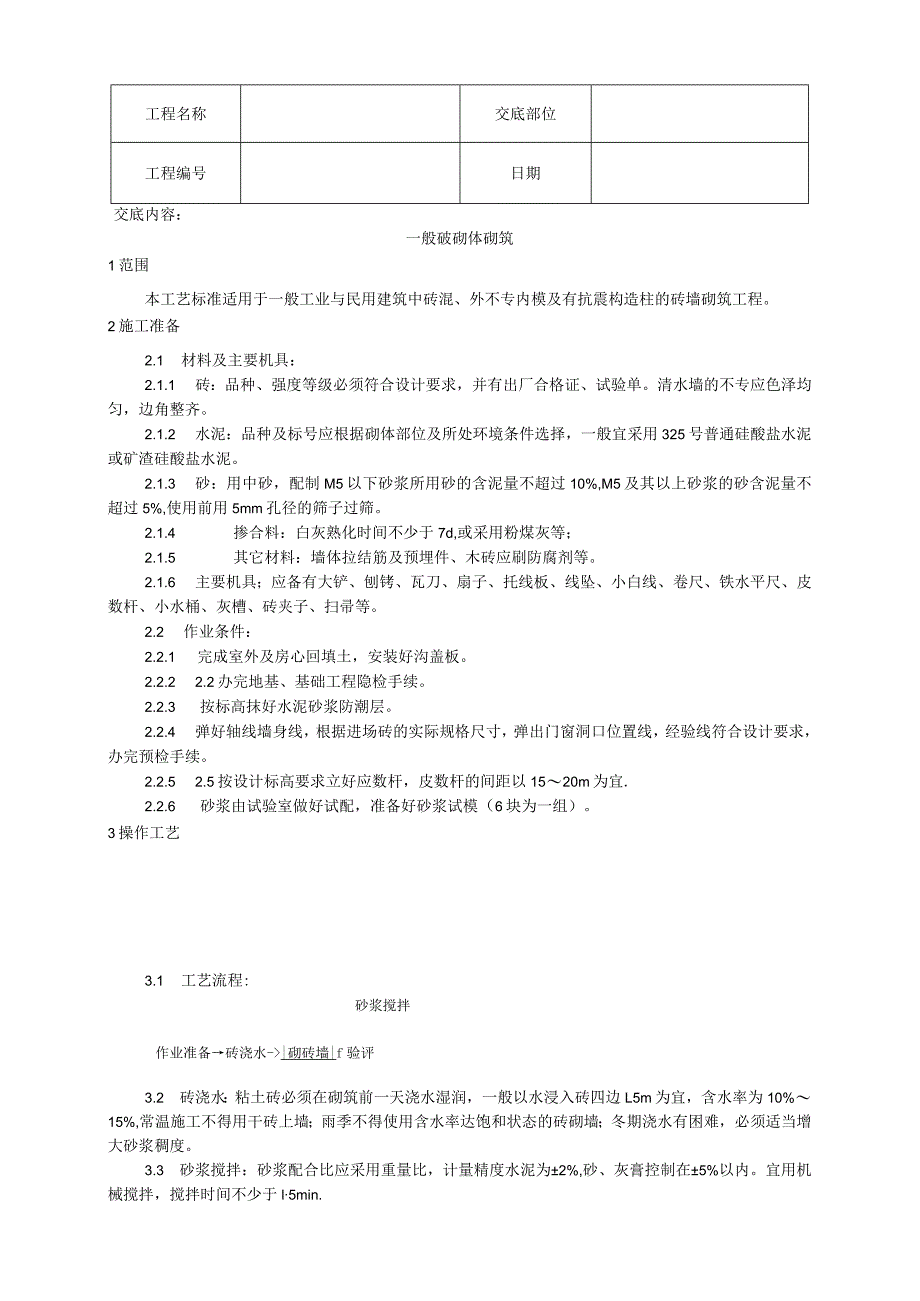

1、工程名称交底部位工程编号日期交底内容：一般破砌体砌筑1范围本工艺标准适用于一般工业与民用建筑中砖混、外不专内模及有抗震构造柱的砖墙砌筑工程。2施工准备2.1 材料及主要机具：2.1.1 砖：品种、强度等级必须符合设计要求，并有出厂合格证、试验单。清水墙的不专应色泽均匀，边角整齐。2.1.2 水泥：品种及标号应根据砌体部位及所处环境条件选择，一般宜采用325号普通硅酸盐水泥或矿渣硅酸盐水泥。2.1.3 砂：用中砂，配制M5以下砂浆所用砂的含泥量不超过10%,M5及其以上砂浆的砂含泥量不超过5%,使用前用5mm孔径的筛子过筛。2.1.4 掺合料：白灰熟化时间不少于7d,或采用粉煤灰等；2.1.5
2、其它材料：墙体拉结筋及预埋件、木砖应刷防腐剂等。2.1.6 主要机具；应备有大铲、刨铐、瓦刀、扇子、托线板、线坠、小白线、卷尺、铁水平尺、皮数杆、小水桶、灰槽、砖夹子、扫帚等。2.2 作业条件：2.2.1 完成室外及房心回填土，安装好沟盖板。2.2.2 2.2办完地基、基础工程隐检手续。2.2.3 按标高抹好水泥砂浆防潮层。2.2.4 弹好轴线墙身线，根据进场砖的实际规格尺寸，弹出门窗洞口位置线，经验线符合设计要求，办完预检手续。2.2.5 2.5按设计标高要求立好应数杆，皮数杆的间距以1520m为宜.2.2.6 砂浆由试验室做好试配，准备好砂浆试模（6块为一组）。3操作工艺3.1 工艺流程:

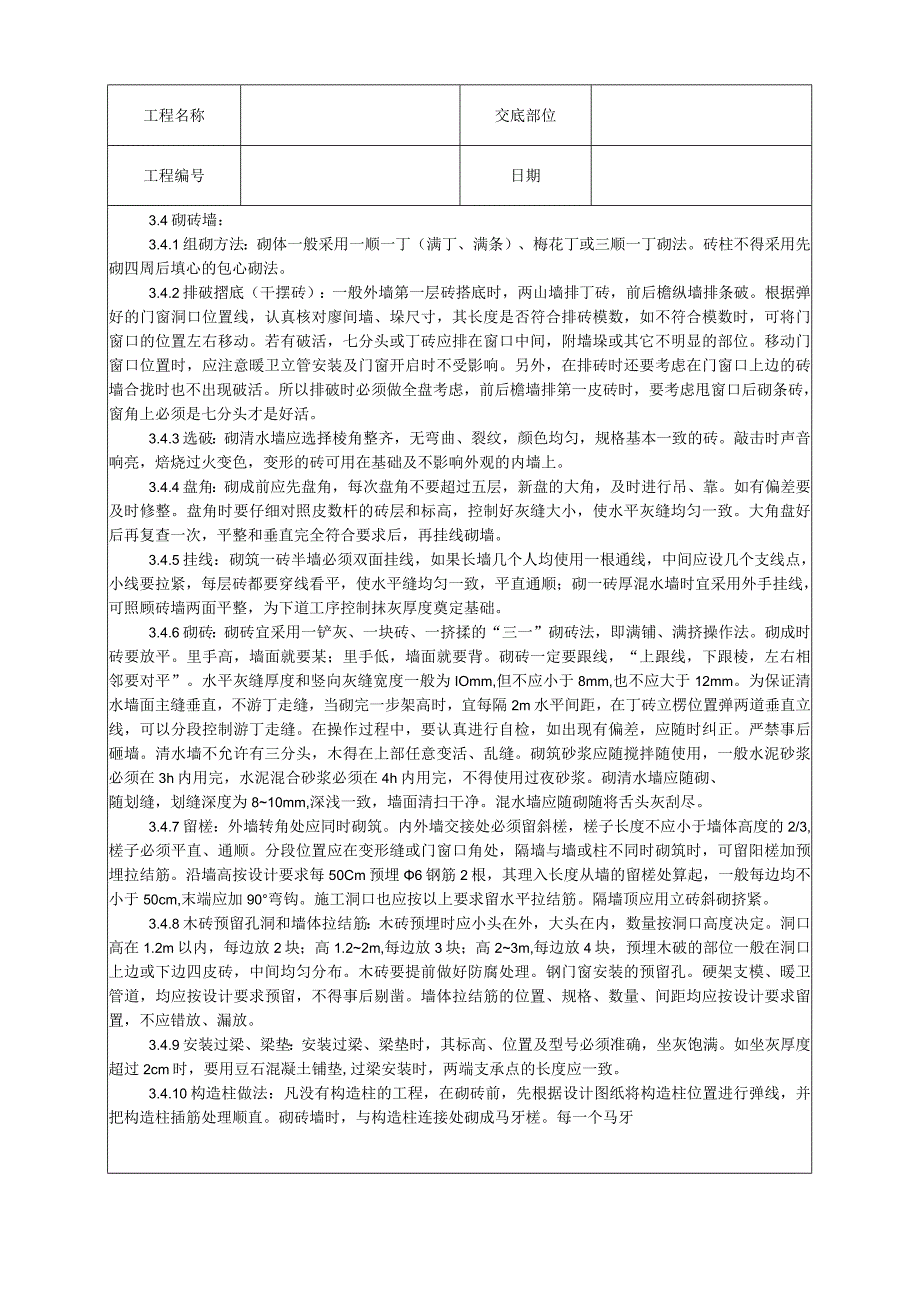

3、砂浆搅拌作业准备砖浇水-|砌砖墙|f验评3.2 砖浇水：粘土砖必须在砌筑前一天浇水湿润，一般以水浸入砖四边L5m为宜，含水率为10%15%,常温施工不得用干砖上墙；雨季不得使用含水率达饱和状态的砖砌墙；冬期浇水有困难，必须适当增大砂浆稠度。3.3 砂浆搅拌：砂浆配合比应采用重量比，计量精度水泥为2%,砂、灰膏控制在5%以内。宜用机械搅拌，搅拌时间不少于l5min.工程名称交底部位工程编号日期3.4砌砖墙：3.4.1组砌方法：砌体一般采用一顺一丁（满丁、满条）、梅花丁或三顺一丁砌法。砖柱不得采用先砌四周后填心的包心砌法。3.4.2排破摺底（干摆砖）：一般外墙第一层砖搭底时，两山墙排丁砖，前后檐纵
4、墙排条破。根据弹好的门窗洞口位置线，认真核对廖间墙、垛尺寸，其长度是否符合排砖模数，如不符合模数时，可将门窗口的位置左右移动。若有破活，七分头或丁砖应排在窗口中间，附墙垛或其它不明显的部位。移动门窗口位置时，应注意暖卫立管安装及门窗开启时不受影响。另外，在排砖时还要考虑在门窗口上边的砖墙合拢时也不出现破活。所以排破时必须做全盘考虑，前后檐墙排第一皮砖时，要考虑甩窗口后砌条砖，窗角上必须是七分头才是好活。3.4.3选破：砌清水墙应选择棱角整齐，无弯曲、裂纹，颜色均匀，规格基本一致的砖。敲击时声音响亮，焙烧过火变色，变形的砖可用在基础及不影响外观的内墙上。3.4.4盘角：砌成前应先盘角，每次盘角不
5、要超过五层，新盘的大角，及时进行吊、靠。如有偏差要及时修整。盘角时要仔细对照皮数杆的砖层和标高，控制好灰缝大小，使水平灰缝均匀一致。大角盘好后再复查一次，平整和垂直完全符合要求后，再挂线砌墙。3.4.5挂线：砌筑一砖半墙必须双面挂线，如果长墙几个人均使用一根通线，中间应设几个支线点，小线要拉紧，每层砖都要穿线看平，使水平缝均匀一致，平直通顺；砌一砖厚混水墙时宜采用外手挂线，可照顾砖墙两面平整，为下道工序控制抹灰厚度奠定基础。3.4.6砌砖：砌砖宜采用一铲灰、一块砖、一挤揉的“三一”砌砖法，即满铺、满挤操作法。砌成时砖要放平。里手高，墙面就要某；里手低，墙面就要背。砌砖一定要跟线，“上跟线，下跟
6、棱，左右相邻要对平”。水平灰缝厚度和竖向灰缝宽度一般为IOmm,但不应小于8mm,也不应大于12mm。为保证清水墙面主缝垂直，不游丁走缝，当砌完一步架高时，宜每隔2m水平间距，在丁砖立楞位置弹两道垂直立线，可以分段控制游丁走缝。在操作过程中，要认真进行自检，如出现有偏差，应随时纠正。严禁事后砸墙。清水墙不允许有三分头，木得在上部任意变活、乱缝。砌筑砂浆应随搅拌随使用，一般水泥砂浆必须在3h内用完，水泥混合砂浆必须在4h内用完，不得使用过夜砂浆。砌清水墙应随砌、随划缝，划缝深度为810mm,深浅一致，墙面清扫干净。混水墙应随砌随将舌头灰刮尽。3.4.7留槎：外墙转角处应同时砌筑。内外墙交接处必须
7、留斜槎，槎子长度不应小于墙体高度的2/3,槎子必须平直、通顺。分段位置应在变形缝或门窗口角处，隔墙与墙或柱不同时砌筑时，可留阳槎加预埋拉结筋。沿墙高按设计要求每50Cm预埋6钢筋2根，其理入长度从墙的留槎处算起，一般每边均不小于50cm,末端应加90弯钩。施工洞口也应按以上要求留水平拉结筋。隔墙顶应用立砖斜砌挤紧。3.4.8木砖预留孔洞和墙体拉结筋：木砖预埋时应小头在外，大头在内，数量按洞口高度决定。洞口高在1.2m以内，每边放2块；高1.22m,每边放3块；高23m,每边放4块，预埋木破的部位一般在洞口上边或下边四皮砖，中间均匀分布。木砖要提前做好防腐处理。钢门窗安装的预留孔。硬架支模、暖卫

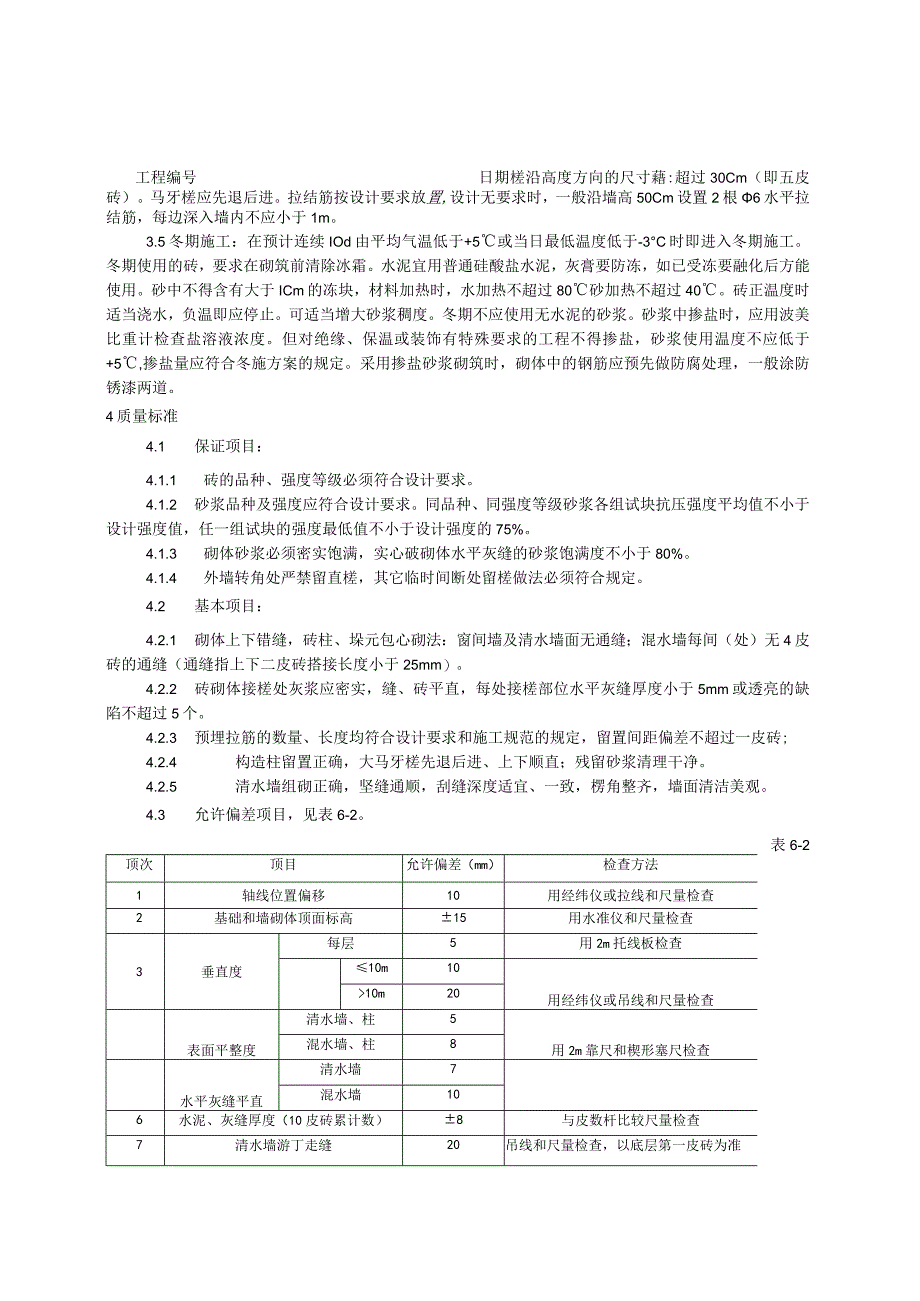

8、管道，均应按设计要求预留，不得事后剔凿。墙体拉结筋的位置、规格、数量、间距均应按设计要求留置，不应错放、漏放。3.4.9安装过梁、梁垫：安装过梁、梁垫时，其标高、位置及型号必须准确，坐灰饱满。如坐灰厚度超过2cm时，要用豆石混凝土铺垫,过梁安装时，两端支承点的长度应一致。3.4.10构造柱做法：凡没有构造柱的工程，在砌砖前，先根据设计图纸将构造柱位置进行弹线，并把构造柱插筋处理顺直。砌砖墙时，与构造柱连接处砌成马牙槎。每一个马牙工程编号日期槎沿高度方向的尺寸藉:超过30Cm（即五皮砖）。马牙槎应先退后进。拉结筋按设计要求放置,设计无要求时，一般沿墙高50Cm设置2根6水平拉结筋，每边深入墙内不
9、应小于1m。3.5冬期施工：在预计连续IOd由平均气温低于+5或当日最低温度低于-3C时即进入冬期施工。冬期使用的砖，要求在砌筑前清除冰霜。水泥宜用普通硅酸盐水泥，灰膏要防冻，如已受冻要融化后方能使用。砂中不得含有大于ICm的冻块，材料加热时，水加热不超过80砂加热不超过40。砖正温度时适当浇水，负温即应停止。可适当增大砂浆稠度。冬期不应使用无水泥的砂浆。砂浆中掺盐时，应用波美比重计检查盐溶液浓度。但对绝缘、保温或装饰有特殊要求的工程不得掺盐，砂浆使用温度不应低于+5,掺盐量应符合冬施方案的规定。采用掺盐砂浆砌筑时，砌体中的钢筋应预先做防腐处理，一般涂防锈漆两道。4质量标准4.1 保证项目：4
10、.1.1 砖的品种、强度等级必须符合设计要求。4.1.2 砂浆品种及强度应符合设计要求。同品种、同强度等级砂浆各组试块抗压强度平均值不小于设计强度值，任一组试块的强度最低值不小于设计强度的75%。4.1.3 砌体砂浆必须密实饱满，实心破砌体水平灰缝的砂浆饱满度不小于80%。4.1.4 外墙转角处严禁留直槎，其它临时间断处留槎做法必须符合规定。4.2 基本项目：4.2.1 砌体上下错缝，砖柱、垛元包心砌法：窗间墙及清水墙面无通缝；混水墙每间（处）无4皮砖的通缝（通缝指上下二皮砖搭接长度小于25mm）。4.2.2 砖砌体接槎处灰浆应密实，缝、砖平直，每处接槎部位水平灰缝厚度小于5mm或透亮的缺陷不
11、超过5个。4.2.3 预埋拉筋的数量、长度均符合设计要求和施工规范的规定，留置间距偏差不超过一皮砖;4.2.4 构造柱留置正确，大马牙槎先退后进、上下顺直；残留砂浆清理干净。4.2.5 清水墙组砌正确，坚缝通顺，刮缝深度适宜、一致，楞角整齐，墙面清洁美观。4.3 允许偏差项目，见表6-2。表6-2顶次顶目允许偏差（mm）检查方法1轴线位置偏移10用经纬仪或拉线和尺量检查2基础和墙砌体顶面标高15用水准仪和尺量检查3垂直度每层5用2m托线板检查10m10用经纬仪或吊线和尺量检查10m20表面平整度清水墙、柱5用2m靠尺和楔形塞尺检查混水墙、柱8水平灰缝平直清水墙7混水墙106水泥、灰缝厚度（10
12、皮砖累计数）8与皮数杆比较尺量检查7清水墙游丁走缝20吊线和尺量检查，以底层第一皮砖为准工程编号日期门窗洞口（后塞口）宽度+5尺量检查门口高度+15(-5)9预留构造柱（宽度、深度）10尺量检查10外墙上、下窗口偏移20用经纬仪或吊线检查，以底层窗口为准5成品保护5.1 墙体拉结筋、抗震构造柱钢筋、大模板混凝土墙体钢筋及各种预埋件，暖卫、电气管线等，均应注意保护，不得任意拆改或损坏。5.2 砂浆稠度应适宜，砌墙时应防止砂浆溅脏墙面。5.3 在吊放平台脚手架或安装大模板时，指挥人员和吊车司机要认真指挥和操作，防止碰撞已砌好的砖墙。5.4 在高车架进料口周围，应用塑料薄膜或木板等遮盖，保持墙面洁净
13、。5.5 尚未安装楼板或屋面板的墙和柱，当可能遇到大风时，应采取临时支撑等措施，以保证施工中墙体的稳定性。6应注意的质量问题6.1 基础墙与上部墙错台：基础砖揭底要正确，收退大放角两边要相等，退到墙身之前要检查轴线和边线是否正确，如偏差较小可在基础部位纠正，不得在防潮层以上退台或出沿。6.2 清水墙游丁走缝：排砖时必须把立缝排匀，砌完一步架高度，每隔2m间距在丁砖立楞处用托线板吊直弹线，二步架往上继续吊直弹粉线，由底柱上所有七分头的长度应保持一致,上层分窗口位置时必同下窗口保持垂直。6.3 灰缝大小不匀：立皮数杆要保证标高一致，盘角时灰缝要掌握均匀，砌砖时小线要拉紧，防止一层线松，一层线紧。6
14、.4 窗口上部立缝变活：清水墙排砖时，为了使窗间墙、垛排成好活，把被活排在中间或不明显位置，在砌过梁上第一行豉时，不得随意变活。6.5 砖墙鼓胀：外砖内模墙体砌筑时，在窗间墙上、抗震柱两边分上、中、下留出6cmX12Cm通孔，在抗震柱外墙面上垫木模板，用花篮螺栓与大模板连接牢固。混凝土要分层浇筑,振捣棒不可直接触及外墙。楼层圈梁外三皮12Cm砖墙也应认真加固。如在振捣时发现豉墙已鼓胀，则应及时拆掉重砌。6.6 混水墙粗糙：舌头灰未刮尽，半头转集中使用，造成通缝；砖厚墙背面偏差较大；砖墙错层造成螺丝墙。半头砖应分散使用在墙体较大的面上。首层或楼层的第一皮豉要查对皮数杆的标高及层高，防止到顶砌成螺
15、丝墙。一砖厚墙应外手挂线。6.7 构造柱处砌筑不符合要求：构造柱砖墙应砌成大马牙槎，设置好拉结筋，从柱脚开始两侧都应先退后进，当凿深12Cm时，宜上口一皮进6cm,再上一皮进12cm,以保证混凝土浇筑时上角密实构造柱内的落地灰、砖渣杂物必须清理干净，防止混凝土内夹渣。7质量记录本工艺标准应具备以下质量记录：7.1 材料（砖、水泥、砂、钢筋等）的出厂合格证及复试报告。7.2 砂浆试决试验报告。7.3 分项工程质量检验评定。7.4 隐检、预检记录。工程名称交底部位工程编号日期7.5 冬期施工记录。7.6 设计变更及洽商记录。7.7 其它技术文件。技术负责人：交底人：接交人：施工现场安全施工注意事项:1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝
