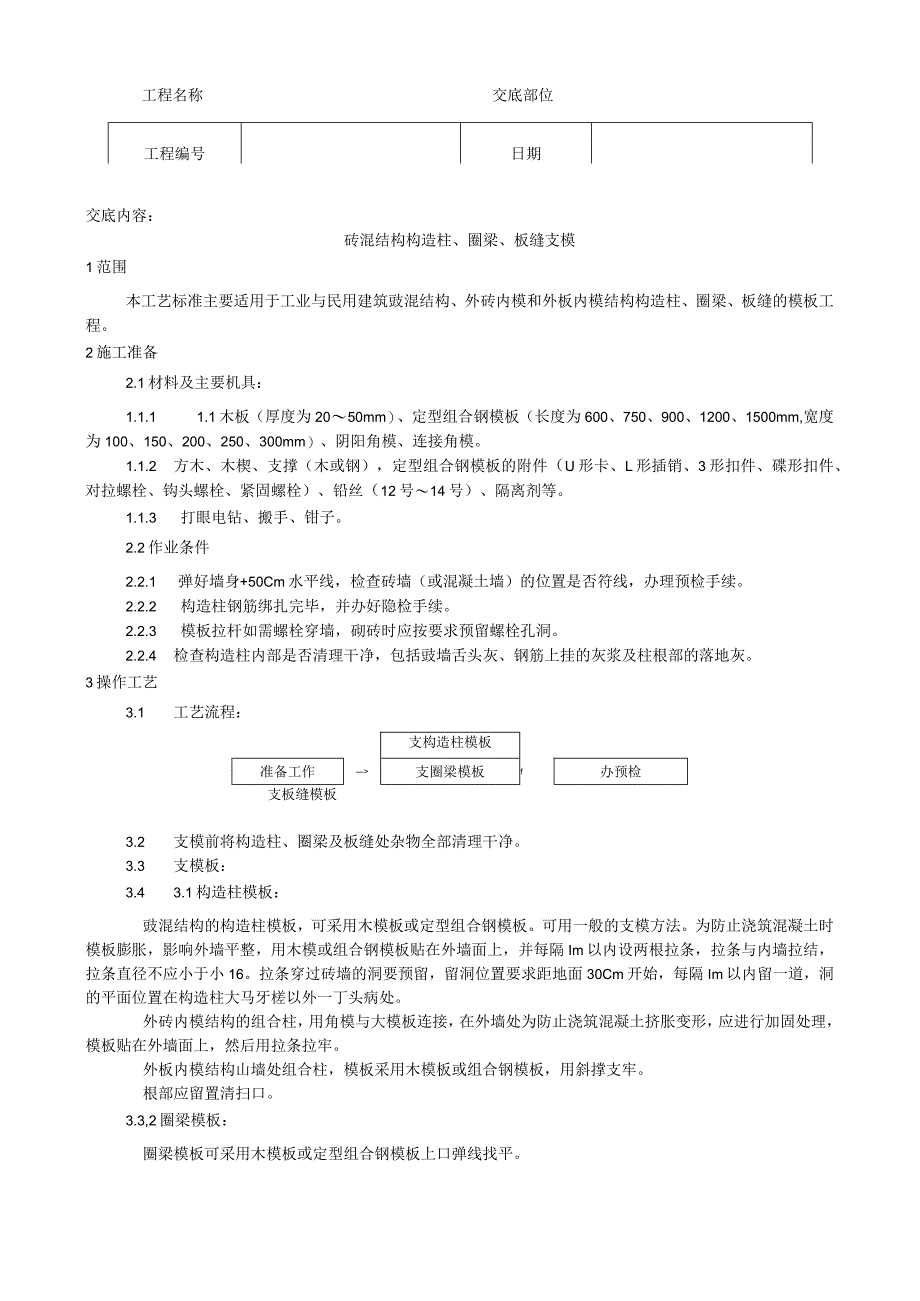

1、工程编号日期工程名称交底部位交底内容：砖混结构构造柱、圈梁、板缝支模1范围本工艺标准主要适用于工业与民用建筑豉混结构、外砖内模和外板内模结构构造柱、圈梁、板缝的模板工程。2施工准备2.1材料及主要机具：1.1.1 1.1木板（厚度为2050mm）、定型组合钢模板（长度为600、750、900、1200、1500mm,宽度为100、150、200、250、300mm）、阴阳角模、连接角模。1.1.2 方木、木楔、支撑（木或钢），定型组合钢模板的附件（U形卡、L形插销、3形扣件、碟形扣件、对拉螺栓、钩头螺栓、紧固螺栓）、铅丝（12号14号）、隔离剂等。1.1.3 打眼电钻、搬手、钳子。2.2作业条
2、件2.2.1 弹好墙身+50Cm水平线，检查砖墙（或混凝土墙）的位置是否符线，办理预检手续。2.2.2 构造柱钢筋绑扎完毕，并办好隐检手续。2.2.3 模板拉杆如需螺栓穿墙，砌砖时应按要求预留螺栓孔洞。2.2.4 检查构造柱内部是否清理干净，包括豉墙舌头灰、钢筋上挂的灰浆及柱根部的落地灰。3操作工艺3.1 工艺流程：支构造柱模板准备工作支圈梁模板f办预检支板缝模板3.2 支模前将构造柱、圈梁及板缝处杂物全部清理干净。3.3 支模板：3.4 3.1构造柱模板：豉混结构的构造柱模板，可采用木模板或定型组合钢模板。可用一般的支模方法。为防止浇筑混凝土时模板膨胀，影响外墙平整，用木模或组合钢模板贴在外

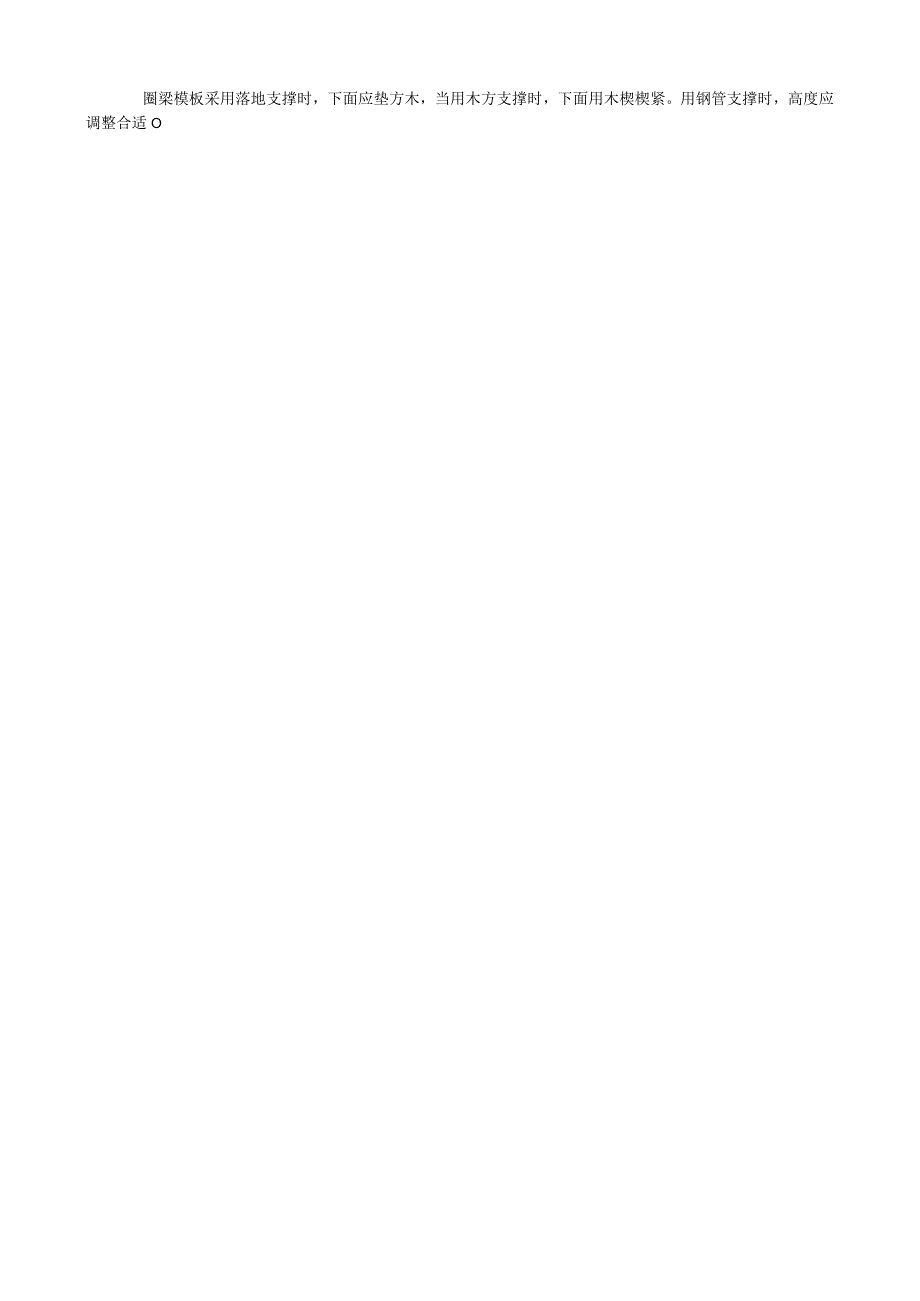

3、墙面上，并每隔Im以内设两根拉条，拉条与内墙拉结，拉条直径不应小于小16。拉条穿过砖墙的洞要预留，留洞位置要求距地面30Cm开始，每隔Im以内留一道，洞的平面位置在构造柱大马牙槎以外一丁头病处。外砖内模结构的组合柱，用角模与大模板连接，在外墙处为防止浇筑混凝土挤胀变形，应进行加固处理，模板贴在外墙面上，然后用拉条拉牢。外板内模结构山墙处组合柱，模板采用木模板或组合钢模板，用斜撑支牢。根部应留置清扫口。3.3,2圈梁模板：圈梁模板可采用木模板或定型组合钢模板上口弹线找平。圈梁模板采用落地支撑时，下面应垫方木，当用木方支撑时，下面用木楔楔紧。用钢管支撑时，高度应调整合适O工程名称交底部位工程编号日

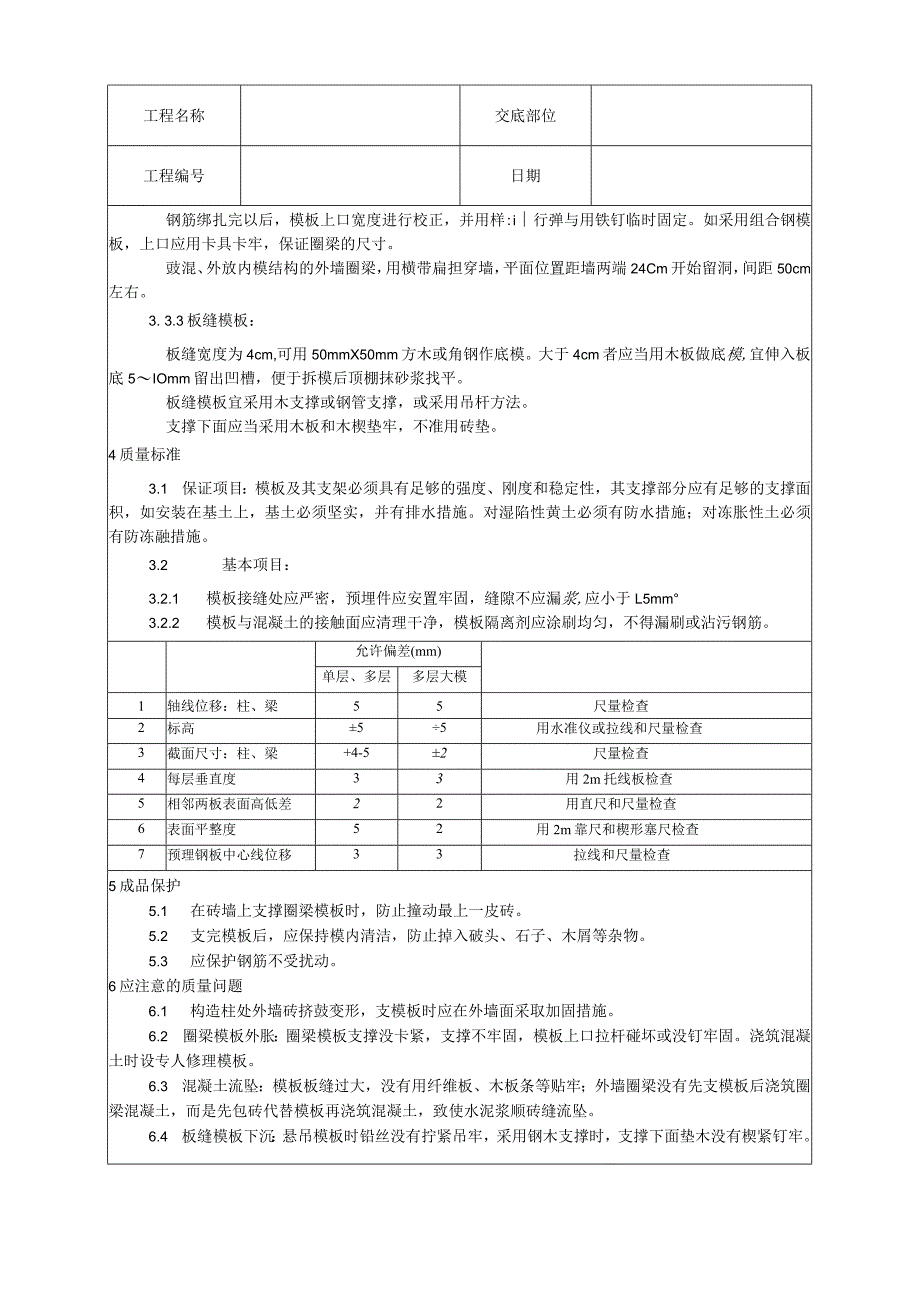

4、期钢筋绑扎完以后，模板上口宽度进行校正，并用样:i行弹与用铁钉临时固定。如采用组合钢模板，上口应用卡具卡牢，保证圈梁的尺寸。豉混、外放内模结构的外墙圈梁，用横带扁担穿墙，平面位置距墙两端24Cm开始留洞，间距50cm左右。3. 3.3板缝模板：板缝宽度为4cm,可用50mmX50mm方木或角钢作底模。大于4cm者应当用木板做底模,宜伸入板底5IOmm留出凹槽，便于拆模后顶棚抹砂浆找平。板缝模板宜采用木支撑或钢管支撑，或采用吊杆方法。支撑下面应当采用木板和木楔垫牢，不准用砖垫。4质量标准3.1 保证项目：模板及其支架必须具有足够的强度、刚度和稳定性，其支撑部分应有足够的支撑面积，如安装在基土上，
5、基土必须坚实，并有排水措施。对湿陷性黄土必须有防水措施；对冻胀性土必须有防冻融措施。3.2 基本项目：3.2.1 模板接缝处应严密，预埋件应安置牢固，缝隙不应漏浆,应小于L5mm3.2.2 模板与混凝土的接触面应清理干净，模板隔离剂应涂刷均匀，不得漏刷或沾污钢筋。3.2.3 允许偏差项目见表4。砖混结构模板允许偏差表47允许偏差(mm)单层、多层多层大模1轴线位移：柱、梁55尺量检查2标高55用水准仪或拉线和尺量检查3截面尺寸：柱、梁+4-52尺量检查4每层垂直度33用2m托线板检查5相邻两板表面高低差22用直尺和尺量检查6表面平整度52用2m靠尺和楔形塞尺检查7预理钢板中心线位移33拉线和尺
6、量检查5成品保护5.1 在砖墙上支撑圈梁模板时，防止撞动最上一皮砖。5.2 支完模板后，应保持模内清洁，防止掉入破头、石子、木屑等杂物。5.3 应保护钢筋不受扰动。6应注意的质量问题6.1 构造柱处外墙砖挤鼓变形，支模板时应在外墙面采取加固措施。6.2 圈梁模板外胀：圈梁模板支撑没卡紧，支撑不牢固，模板上口拉杆碰坏或没钉牢固。浇筑混凝土时设专人修理模板。6.3 混凝土流坠：模板板缝过大，没有用纤维板、木板条等贴牢；外墙圈梁没有先支模板后浇筑圈梁混凝土，而是先包砖代替模板再浇筑混凝土，致使水泥浆顺砖缝流坠。6.4 板缝模板下沉：悬吊模板时铅丝没有拧紧吊牢，采用钢木支撑时，支撑下面垫木没有楔紧钉牢
7、。工程名称交底部位工程编号日期7质量记录本工艺标准应具备以下质量记录：7.1 模板分项工程预检记录。7.2 模板分项工程质量评定资料。技术负责人：交底人：接交人：施工现场安全施工注意事项:1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不
8、准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应的防护,用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员，不得从事高空作业。
