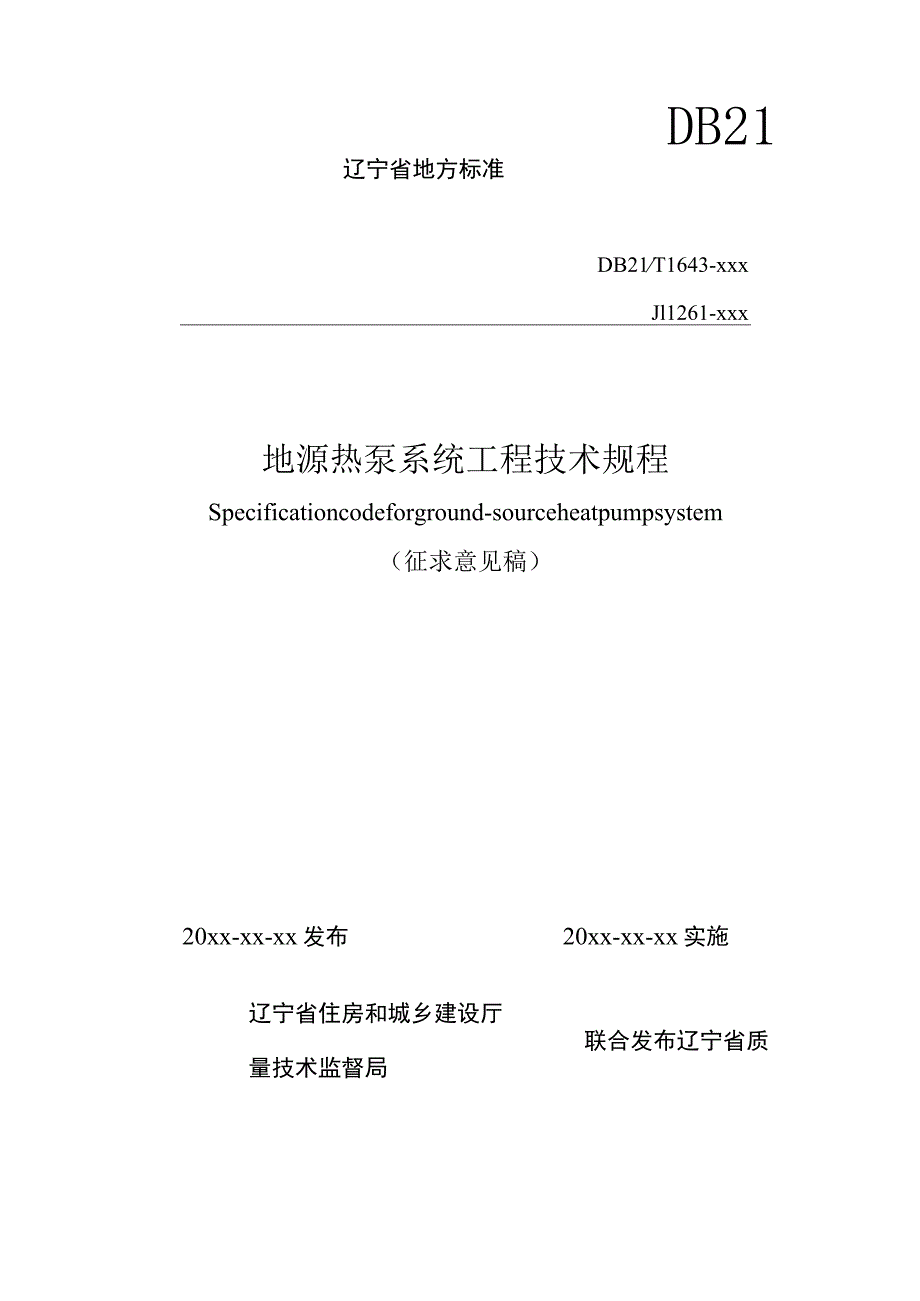

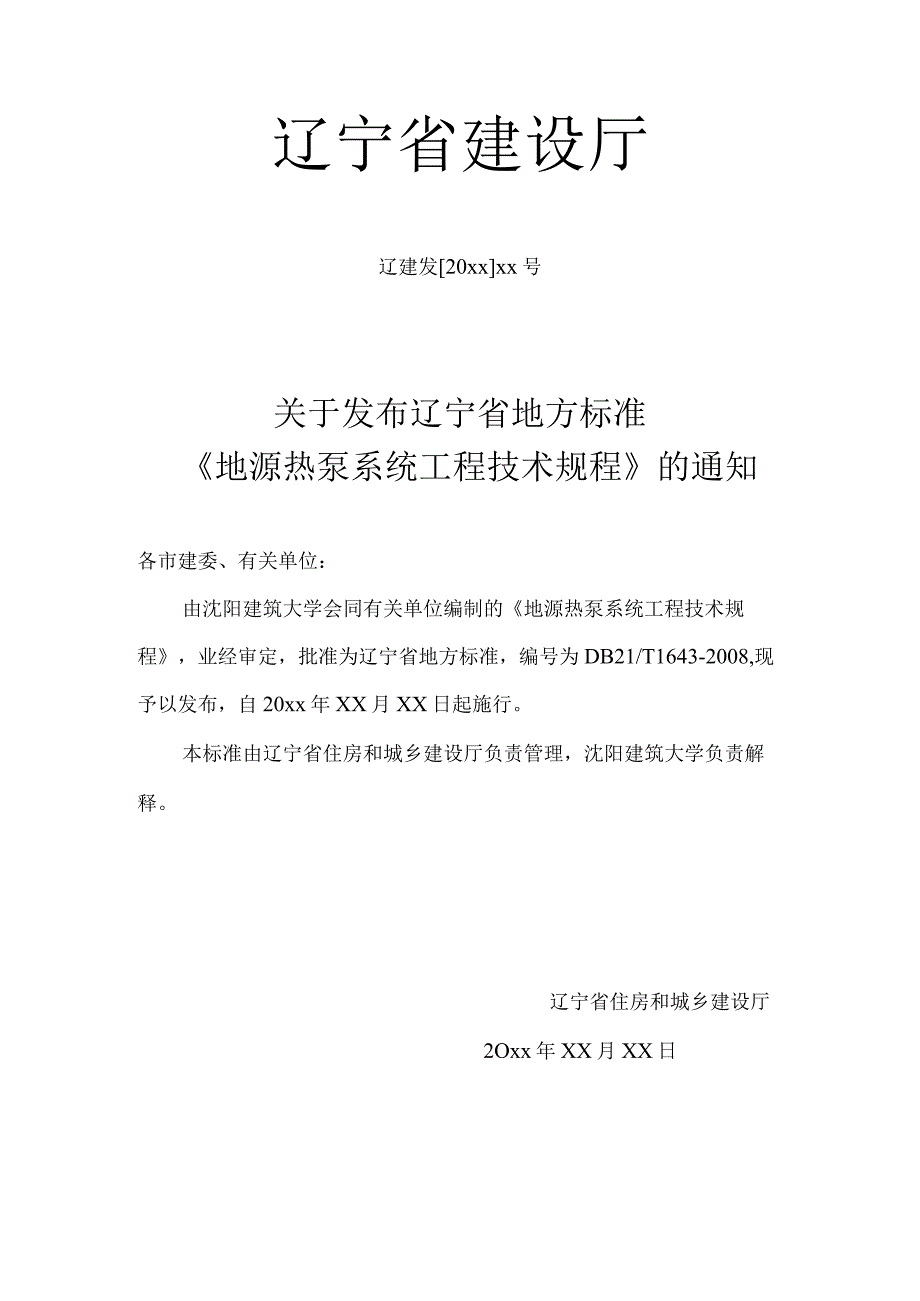

1、DB21辽宁省地方标准DB21T1643-xxxJl1261-xxx地源热泵系统工程技术规程Specificationcodeforground-sourceheatpumpsystem（征求意见稿）20xx-xx-xx发布20xx-xx-xx实施辽宁省住房和城乡建设厅联合发布辽宁省质量技术监督局辽宁省建设厅辽建发20xxxx号关于发布辽宁省地方标准地源热泵系统工程技术规程的通知各市建委、有关单位：由沈阳建筑大学会同有关单位编制的地源热泵系统工程技术规程，业经审定，批准为辽宁省地方标准，编号为DB21/T1643-2008,现予以发布，自20xx年XX月XX日起施行。本标准由辽宁省住房和城乡建

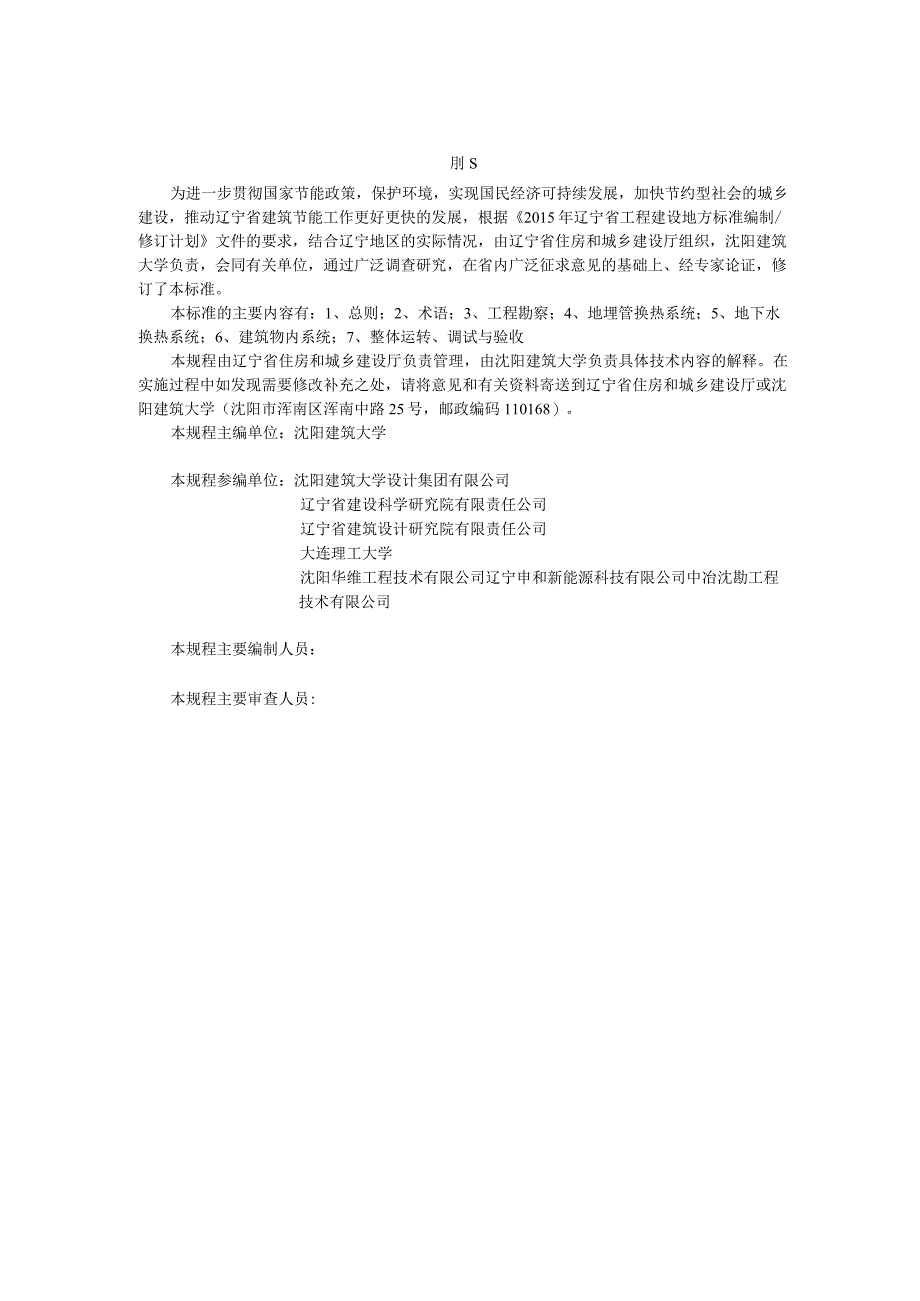

2、设厅负责管理，沈阳建筑大学负责解释。辽宁省住房和城乡建设厅2Oxx年XX月XX日刖S为进一步贯彻国家节能政策，保护环境，实现国民经济可持续发展，加快节约型社会的城乡建设，推动辽宁省建筑节能工作更好更快的发展，根据2015年辽宁省工程建设地方标准编制/修订计划文件的要求，结合辽宁地区的实际情况，由辽宁省住房和城乡建设厅组织，沈阳建筑大学负责，会同有关单位，通过广泛调查研究，在省内广泛征求意见的基础上、经专家论证，修订了本标准。本标准的主要内容有：1、总则；2、术语；3、工程勘察；4、地埋管换热系统；5、地下水换热系统；6、建筑物内系统；7、整体运转、调试与验收本规程由辽宁省住房和城乡建设厅负责管
3、理，由沈阳建筑大学负责具体技术内容的解释。在实施过程中如发现需要修改补充之处，请将意见和有关资料寄送到辽宁省住房和城乡建设厅或沈阳建筑大学（沈阳市浑南区浑南中路25号，邮政编码110168）。本规程主编单位：沈阳建筑大学本规程参编单位：沈阳建筑大学设计集团有限公司辽宁省建设科学研究院有限责任公司辽宁省建筑设计研究院有限责任公司大连理工大学沈阳华维工程技术有限公司辽宁申和新能源科技有限公司中冶沈勘工程技术有限公司本规程主要编制人员：本规程主要审查人员:1总则22术语33工程勘察53. 1一般规定53.2 地埋管换热系统勘察53.3 地下水换热系统勘察64地埋管换热系统94. 1一般规定94.2
4、地埋管换热系统设计94.3 地埋管换热系统施工104.4 地埋管换热系统的检验与验收115地下水换热系统125. 1一般规定125.2 地下水换热系统设计125.3 地下水换热系统施工135.4 地下水换热系统的检验与验收135.5 管井的维护与管理146建筑物内系统156. 1建筑物内系统设计156.2建筑物内系统施工、检验与验收157整体运转、调试与验收16附录A地埋管外径及壁厚17附录B竖直地埋管换热器的设计计算18附录C岩土热响应试验（新增）20条文说明22.o.1为使地源热泵系统工程勘察、设计、施工及验收做到技术先进、经济合理、安全适用、保证工程质量，制定本规程。1. 0.2本规程适
5、用于以岩土体、地下水为低温热源，以水或添加防冻剂的水溶液为传热介质,采用蒸汽压缩热泵技术进行供热、空调或加热生活热水的系统工程的勘察、设计、施工及验收。1.0.3地源热泵系统工程勘察、设计、施工及验收除应符合本规程外，尚应符合国家现行有关标准的规定。2. 0.1地源热泵系统ground-sourceheatpumpsystem以岩土体、地下水或地表水为低温热源，由水源热泵机组、地热能交换系统、建筑物内系统组成的供热空调系统。根据地热能交换系统形式的不同，地源热泵系统分为地埋管地源热泵系统、地F水地源热泵系统和地表水地源热泵系统。2. 0.2水源热泵机组Water-SoUrCeheatpumpu
6、nit以水或添加防冻剂的水溶液为低温热源的热泵。通常有水/水热泵、水/空气热泵等形式。2. 0.3地热能交换系统geothermalexchangesystem将浅层地热能资源加以利用的热交换系统。2. 0.4浅层地热能资源shallowgeothermalresources蕴藏在浅层岩土体、地下水或地表水中可开发利用的热能资源。2. 0.5传热介质heat-transferfluid地源热泵系统中，通过换热管与岩土体、地下水或地表水进行交换的一种液体。一般为水或添加防冻剂的水溶液。2. 0.6地埋管换热系统groundheatexchangersystem传热介质通过竖直或水平地埋管换热器与
7、岩土体进行热交换的地热能交换系统，又称土壤热交换系统。2. 0.7地埋管换热器groundheatexchanger传热介质与岩土体换热用的，由埋于地下的密闭循环管组构成的换热器，又称土壤热交换器。根据管路埋置方式不同，分为水平地埋管换热器和竖直地埋管换热器。2. 0.8水平地埋管换热器horizontalgroundheatexchanger换热管路埋置在水平管沟内的地埋管换热器，又称水平土壤热交换器。2. 0.9竖直地埋管换热器verticalgroundheatexchanger换热管路埋置在竖直钻孔内的地埋管换热器，又称竖直土壤热交换器。2. 0.10地下水换热系统groundwate
8、rsystem与地下水进行热交换的地热能交换系统，分为直接地下水换热系统和间接地下水换热系统。2. 0.11直接地下水换热系统directclosed-loopgroundwatersystem由抽水井取出的地下水,经处理后直接流经水源热泵机组热交换后返回地下同一含水层的地下水换热系统。2. 0.12间接地下水换热系统indirectclosed-loopgroundwatersystem由抽水井取出的地下水经中间换热器交换后返回地下同一含水层的地下水换热系统。2. 0.13环路集管circuitheader连接各并联环路的集合管，通常用来保证各并联环路流量相等。2. 0.14含水层aquif
9、er导水的饱和岩土层。2. 0.15井身结构wellstructure构成钻孔柱状剖面技术要素的总称，包括钻孔结构、井壁管、过滤管、沉淀管、管外滤料及止水封井段的位置等。2. 0.16抽水井ProdUCtiOnwell用于从地下含水层中取水的井。2. O.17回灌井injectionwell用于向含水层灌注回水的井。2. 0.18换热井heatexchangewell用于从地下含水层中取水或向含水层灌注回水的井，是抽水井和回灌井的统称。2. 0.19抽水试验PUmPingtest一种在井中进行计时计量抽取地下水，并测量水位变化的过程，目的是了解含水层富水性,并获取水文地质参数。2. 0.20回
10、灌试验injectiontest一种向井中连续注水，使井内保持一定水位，或计量注水、记录水位变化来测定含水层渗透性、注水量和水文地质参数的试验。2. 0.21岩土体岩石和松散沉积物的集合体，如砂岩、砂砾石、土壤等。2. 0.22岩土热响应试验rock-soilthermalresponsetest通过测试仪器，对项目所在场区的测试孔进行一定时间的连续加热，获得岩土综合热物性参数及岩土初始平均温度的试验。2. 0.23岩土综合热物性参数parameteroftherock-soilthermalproperties是指不含回填材料在内的，地埋管换热器深度范围内，岩土的综合导热系数、综合比热容。2
11、. 0.24岩土初始平均温度initialaveragetemperatureoftherock-soil从自然地表下IoIn20m至竖直地埋管换热器埋设深度范围内，岩土常年恒定的平均温度。2. 0.25测试孔VertiCaItestingexchanger按照测试要求和拟采用的成孔方案,将用于岩土热响应试验的竖直地埋管换热器称为测试孔。2. 0.26热贯通thermaltransfixion回灌水与原始含水层的温度存在差异，在导热和对流等作用下，导致抽水井出水温度有不同程度的升高或降低的显著现象。3工程勘察3.1一般规定3. 1.1地源热泵系统方案设计前，应进行工程场地状况调查，并应对浅层地
12、热能资源进行勘察。3.1. 2在工程场区内或附近有水井的地区调查收集已有的工程勘察及水井资料，了解工程场区地貌、地下水分布和运动的基本规律等。3. 1.3工程场地状况调查应包括下列内容：1场地规划面积、形状及坡度；2场地内己有建筑物和规划建筑物的占地面积及其分布；3场地内树木植被、池塘、排水沟及架空输电线、电信电缆的分布；4场地内己有的、计划修建的地下管线和地下构筑物的分布及其埋深；5场地及其附近己有水井的位置；6工程场区及附近地下水径流方向、速度、静水位、水温、水质分布、冻土层厚度等。3.1.4当需查明岩土的性质和分布，采取岩土试样或进行现场测试时，可采用钻探、井探和地球物理勘探等方法。勘探
13、方法的选取应符合勘察的目的和岩土的特性。3.1. 5布置勘察工作时应考虑勘察对工程场区自然环境的影响，防止对地下管线、地下工程和自然环境的破坏。钻孔、坑探、钎探和探槽完工后应妥善回填。3.L6工程勘察应由具有相应资质的专业队伍承担。工程勘察完成后，应编写勘察报告。3.2地埋管换热系统勘察3.2.1地埋管地源热泵系统方案设计前，应对工程场区内岩土体地质条件进行勘察，采用水平地埋管换热器时，地埋管换热系统勘察采用槽探、坑探或钎探进行，探槽的深度一般超过埋管深度1m。采用竖直地埋管换热器时，地埋管换热系统勘察采用钻探进行，勘探孔深度宜超过钻孔深度5m。3.2.2地埋管换热系统勘察应包括下列主要工作内
14、容：1查明场地岩土层的岩性、结构、埋藏深度；2查明地下水静水位、径流方向、水流速度、水温、水质及分布；3冻土层厚度；4提供满足设计施工所需的岩土体温度及热物性参数，确定岩土层换热能力，预测浅层地热能换热量；5提出埋管方式、施工方案的建议。3.2.3当地埋管地源热泵系统的应用建筑面积在300()2500(2时，宜进行岩土热响应试验;当应用建筑面积大于等于5000m/时，应进行岩土热响应试验。3.2.4岩土热响应试验应符合附录C的规定,测试仪器仪表应具有有效期内的检验合格证、校准证书或测试证书。3.2.5勘察报告应包括下列内容：1项目概况；2勘察工作概况；3拟建工程场区场地条件；4拟建工程场区地质
15、条件；岩土热物性特征；地下换热器换热能力分析评价;结论与建议。3.3地下水换热系统勘察3.3.1地卜.水地源热泵系统方案设计前，应根据地源热泵系统对水量、水温和水质的要求，对工程场区进行水文地质勘察。3.3.2水文地质勘察工作应完成下列工作内容：1查明场区含水层的特征、分布范围、埋藏条件，地下水的类型和补给、迳流排泄条件；2确定取水地段，建议取水构筑物的型式和布局；3评价地下水允许开采量及其水质、水温，确定单井出水量；4查明工程场地在满足同层回灌原则下的回灌能力，确定单井回灌量，提出回灌井形式和布局的建议；5研究地下水的动态变化；6提供场区最大系统循环水量，确定抽水井、回灌井的数量。3.3.3水文地质勘察前应进行勘察准备工作，准备工作应包括下列内容：1根据勘察场区的特点和勘察任务有目的、有选择的进行资料搜集工作；2进行现场踏勘、对搜集的有关资料实地考证；3编制勘察纲要。3.3.4地下水
