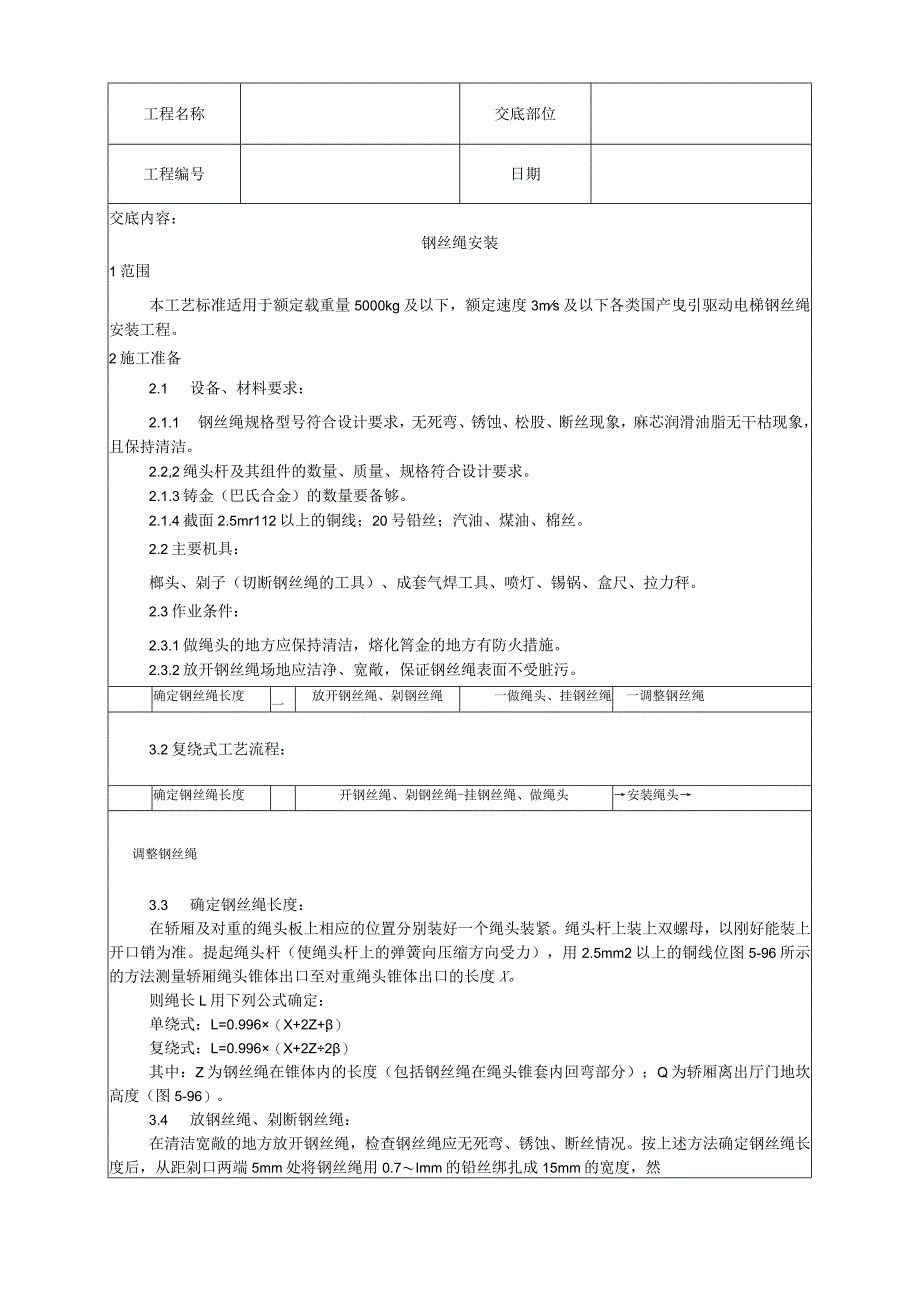

钢丝绳安装工艺技术交底.docx_第1页
第1页 / 共4页

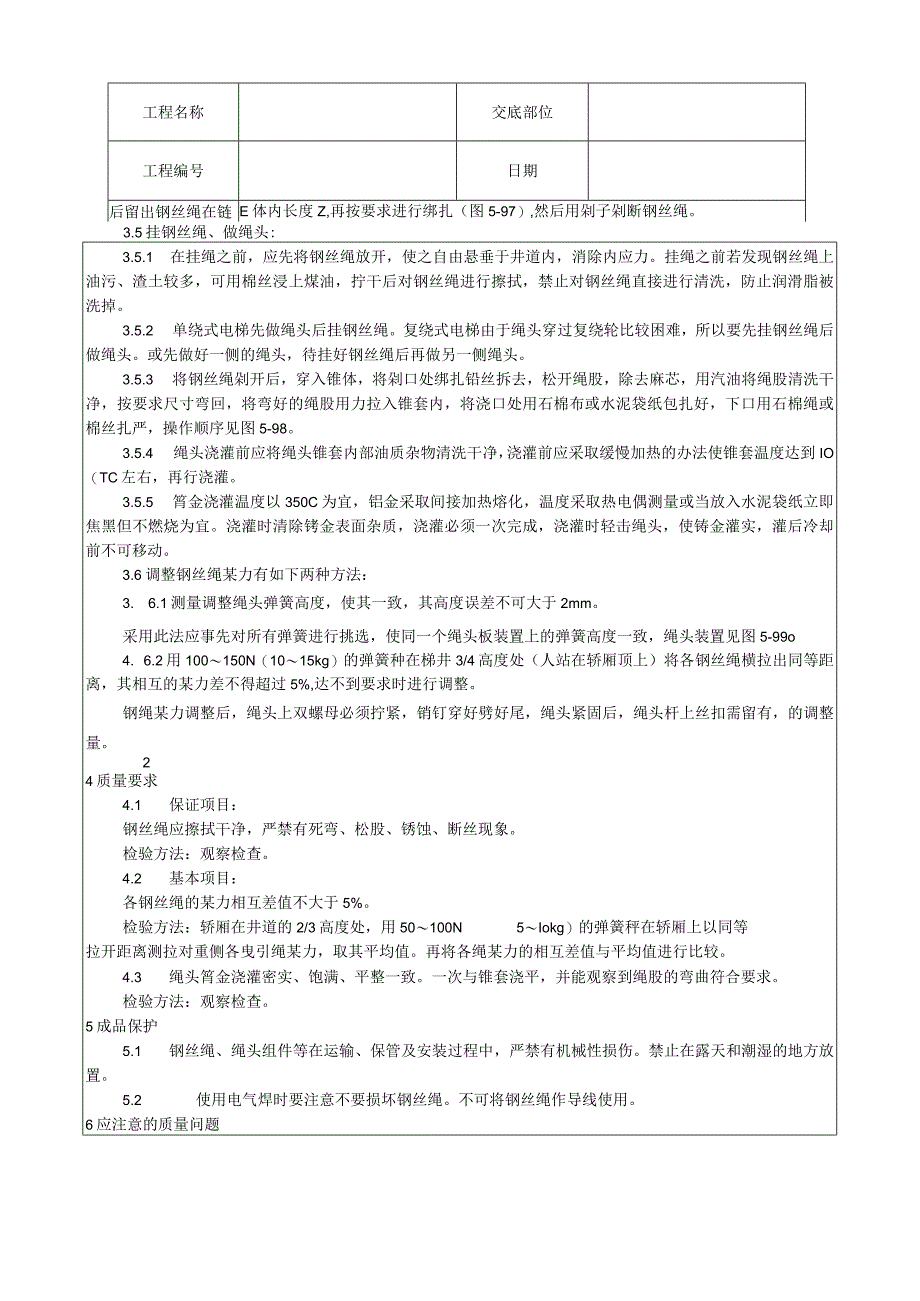

钢丝绳安装工艺技术交底.docx_第2页
第2页 / 共4页

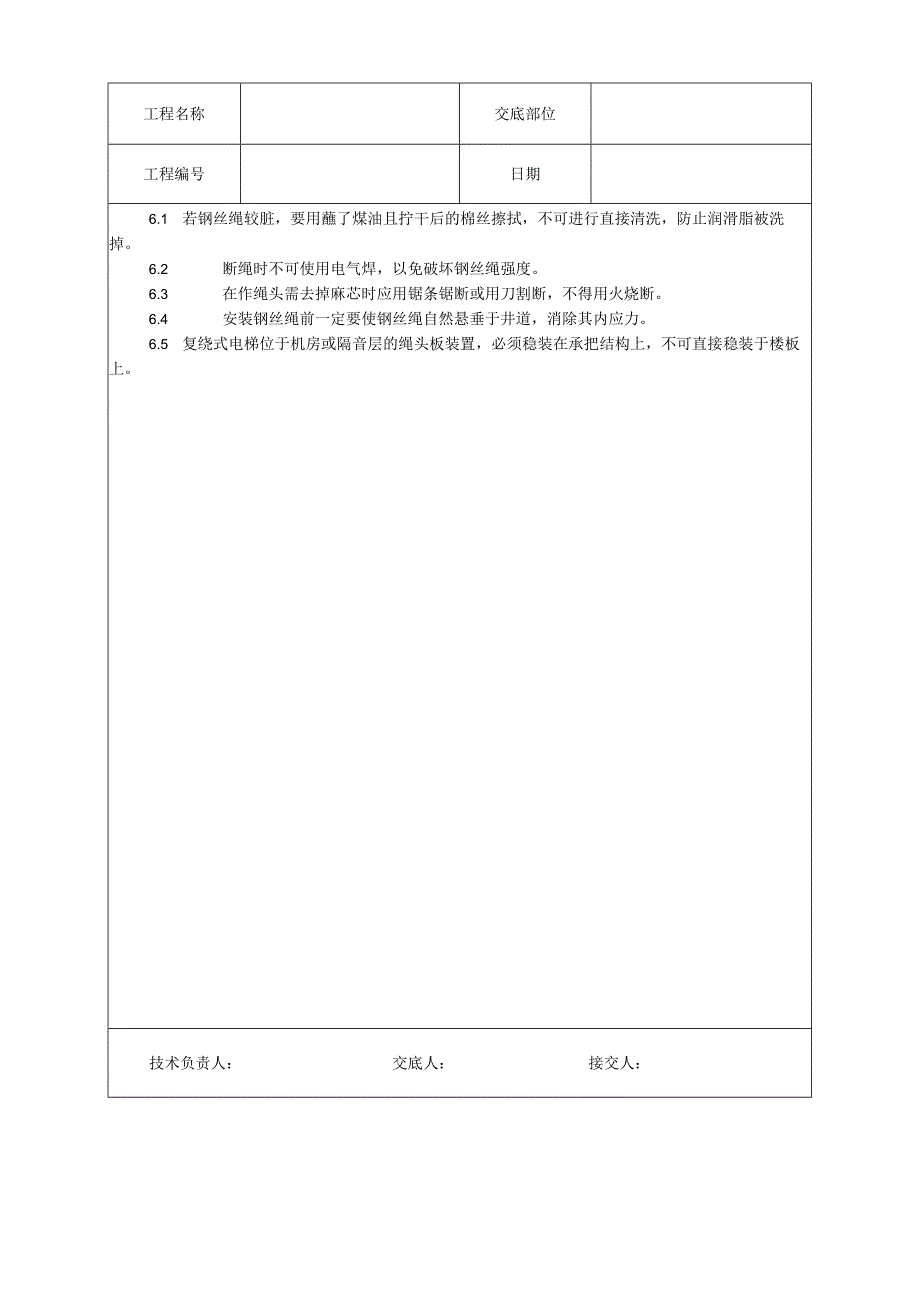

钢丝绳安装工艺技术交底.docx_第3页
第3页 / 共4页
钢丝绳安装工艺技术交底.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《钢丝绳安装工艺技术交底.docx》由会员分享,可在线阅读,更多相关《钢丝绳安装工艺技术交底.docx(4页珍藏版)》请在第壹文秘上搜索。

1、工程名称交底部位工程编号日期交底内容:钢丝绳安装1范围本工艺标准适用于额定载重量5000kg及以下,额定速度3ms及以下各类国产曳引驱动电梯钢丝绳安装工程。2施工准备2.1 设备、材料要求:2.1.1 钢丝绳规格型号符合设计要求,无死弯、锈蚀、松股、断丝现象,麻芯润滑油脂无干枯现象,且保持清洁。2.2,2绳头杆及其组件的数量、质量、规格符合设计要求。2.1.3铸金(巴氏合金)的数量要备够。2.1.4截面2.5mr112以上的铜线;20号铅丝;汽油、煤油、棉丝。2.2主要机具:榔头、剁子(切断钢丝绳的工具)、成套气焊工具、喷灯、锡锅、盒尺、拉力秤。2.3作业条件:2.3.1做绳头的地方应保持清洁

2、,熔化筲金的地方有防火措施。2.3.2放开钢丝绳场地应洁净、宽敞,保证钢丝绳表面不受脏污。3操作工艺3.1单绕式工艺流程:确定钢丝绳长度一放开钢丝绳、剁钢丝绳一做绳头、挂钢丝绳一调整钢丝绳3.2复绕式工艺流程:确定钢丝绳长度开钢丝绳、剁钢丝绳-挂钢丝绳、做绳头安装绳头调整钢丝绳3.3 确定钢丝绳长度:在轿厢及对重的绳头板上相应的位置分别装好一个绳头装紧。绳头杆上装上双螺母,以刚好能装上开口销为准。提起绳头杆(使绳头杆上的弹簧向压缩方向受力),用2.5mm2以上的铜线位图5-96所示的方法测量轿厢绳头锥体出口至对重绳头锥体出口的长度X。则绳长L用下列公式确定:单绕式:L=0.996(X+2Z+)

3、复绕式:L=0.996(X+2Z2)其中:Z为钢丝绳在锥体内的长度(包括钢丝绳在绳头锥套内回弯部分);Q为轿厢离出厅门地坎高度(图5-96)。3.4 放钢丝绳、剁断钢丝绳:在清洁宽敞的地方放开钢丝绳,检查钢丝绳应无死弯、锈蚀、断丝情况。按上述方法确定钢丝绳长度后,从距剁口两端5mm处将钢丝绳用0.7Imm的铅丝绑扎成15mm的宽度,然工程名称交底部位工程编号日期后留出钢丝绳在链E体内长度Z,再按要求进行绑扎(图5-97),然后用剁子剁断钢丝绳。3.5挂钢丝绳、做绳头:3.5.1 在挂绳之前,应先将钢丝绳放开,使之自由悬垂于井道内,消除内应力。挂绳之前若发现钢丝绳上油污、渣土较多,可用棉丝浸上煤

4、油,拧干后对钢丝绳进行擦拭,禁止对钢丝绳直接进行清洗,防止润滑脂被洗掉。3.5.2 单绕式电梯先做绳头后挂钢丝绳。复绕式电梯由于绳头穿过复绕轮比较困难,所以要先挂钢丝绳后做绳头。或先做好一侧的绳头,待挂好钢丝绳后再做另一侧绳头。3.5.3 将钢丝绳剁开后,穿入锥体,将剁口处绑扎铅丝拆去,松开绳股,除去麻芯,用汽油将绳股清洗干净,按要求尺寸弯回,将弯好的绳股用力拉入锥套内,将浇口处用石棉布或水泥袋纸包扎好,下口用石棉绳或棉丝扎严,操作顺序见图5-98。3.5.4 绳头浇灌前应将绳头锥套内部油质杂物清洗干净,浇灌前应采取缓慢加热的办法使锥套温度达到IO(TC左右,再行浇灌。3.5.5 筲金浇灌温度

5、以350C为宜,铝金采取间接加热熔化,温度采取热电偶测量或当放入水泥袋纸立即焦黑但不燃烧为宜。浇灌时清除铐金表面杂质,浇灌必须一次完成,浇灌时轻击绳头,使铸金灌实,灌后冷却前不可移动。3.6调整钢丝绳某力有如下两种方法:3. 6.1测量调整绳头弹簧高度,使其一致,其高度误差不可大于2mm。采用此法应事先对所有弹簧进行挑选,使同一个绳头板装置上的弹簧高度一致,绳头装置见图5-99o4. 6.2用100150N(1015kg)的弹簧种在梯井3/4高度处(人站在轿厢顶上)将各钢丝绳横拉出同等距离,其相互的某力差不得超过5%,达不到要求时进行调整。钢绳某力调整后,绳头上双螺母必须拧紧,销钉穿好劈好尾,

6、绳头紧固后,绳头杆上丝扣需留有,的调整量。24质量要求4.1 保证项目:钢丝绳应擦拭干净,严禁有死弯、松股、锈蚀、断丝现象。检验方法:观察检查。4.2 基本项目:各钢丝绳的某力相互差值不大于5%。检验方法:轿厢在井道的2/3高度处,用50100N5Iokg)的弹簧秤在轿厢上以同等拉开距离测拉对重侧各曳引绳某力,取其平均值。再将各绳某力的相互差值与平均值进行比较。4.3 绳头筲金浇灌密实、饱满、平整一致。一次与锥套浇平,并能观察到绳股的弯曲符合要求。检验方法:观察检查。5成品保护5.1 钢丝绳、绳头组件等在运输、保管及安装过程中,严禁有机械性损伤。禁止在露天和潮湿的地方放置。5.2 使用电气焊时

7、要注意不要损坏钢丝绳。不可将钢丝绳作导线使用。6应注意的质量问题工程名称交底部位工程编号日期6.1 若钢丝绳较脏,要用蘸了煤油且拧干后的棉丝擦拭,不可进行直接清洗,防止润滑脂被洗掉。6.2 断绳时不可使用电气焊,以免破坏钢丝绳强度。6.3 在作绳头需去掉麻芯时应用锯条锯断或用刀割断,不得用火烧断。6.4 安装钢丝绳前一定要使钢丝绳自然悬垂于井道,消除其内应力。6.5 复绕式电梯位于机房或隔音层的绳头板装置,必须稳装在承把结构上,不可直接稳装于楼板上。技术负责人:交底人:接交人:施工现场安全施工注意事项:1、施工人员进入施工现场前,必须要进行施工安全、消防知识的教育和考核工作,对考核不合格的职工

8、,禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽,系好帽带,并正确使用个人劳动防护用品.3、严格执行操作规程,不得违章指挥和违章作业,对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品,进入施工现场必须戴安全帽。不许私自用火,严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时,一定要穿防滑鞋.8、现场用电,一定要有专人管理,同时设专用配电箱,严禁乱接乱拉,采取用电挂牌制度,尤其杜绝违章作业,防止人身、线路,设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏

9、电保护装置和良好的接地保护地线,所有电动机具和线缆必须定期检查,保证绝缘良好,使用电动机具时应穿绝缘鞋,戴绝缘手套。10、工地施工照明用电,必须使用36伏以下安全电压,所有电器机具在不使用时,必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方,要填写用火申请登记和设专人看管,随带消防器材等,保证消防措施的落实。施焊时,特别注意检查下方有无易燃物,并做好相应的防护,用完后要检查,确认无火后再离开.12、未经安全教育培训合格不得上岗,非操作者严禁进入危险区域;特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带;安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员,不得从事高空作业。
