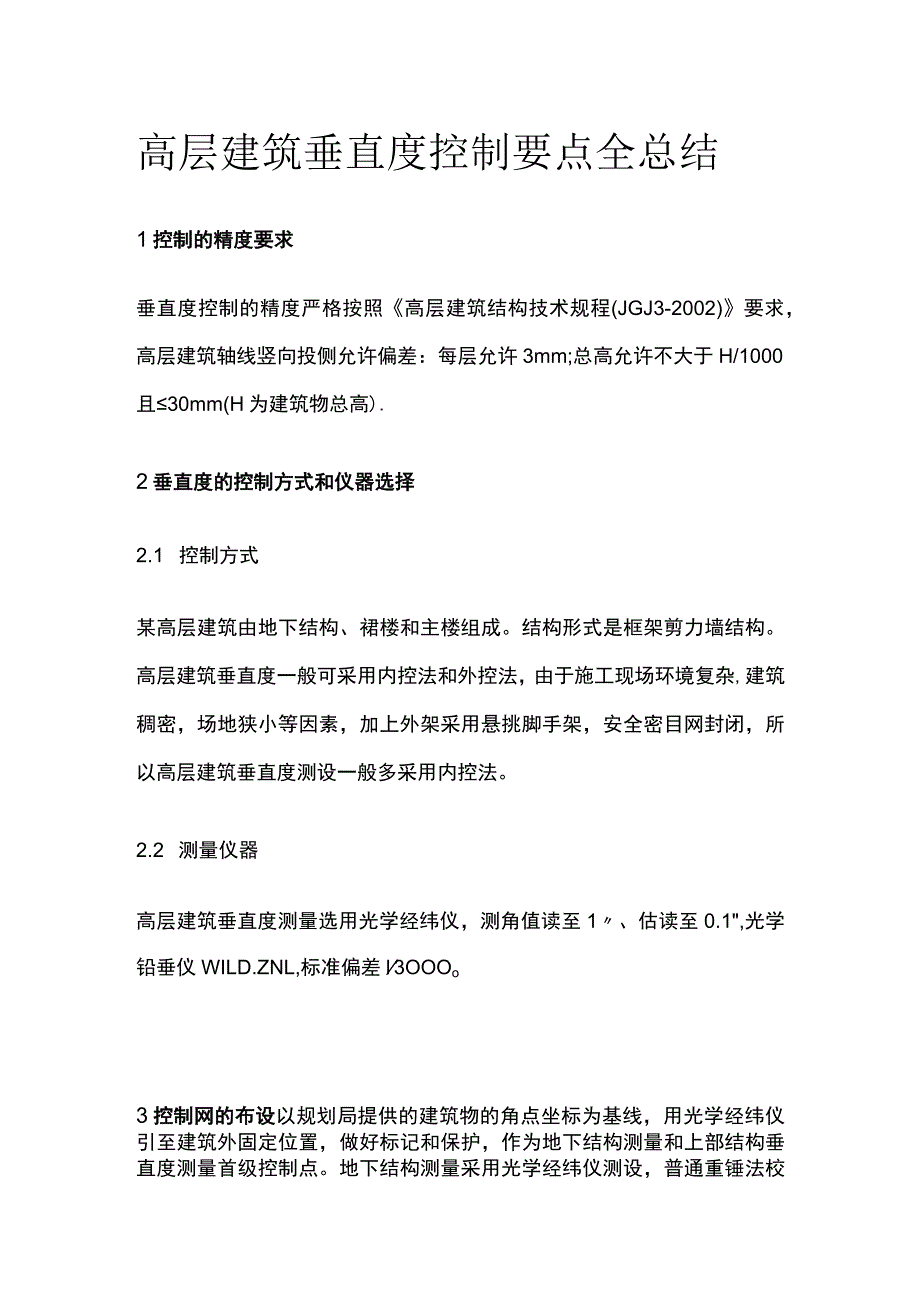

1、高层建筑垂直度控制要点全总结1控制的精度要求垂直度控制的精度严格按照高层建筑结构技术规程(JGJ3-2002)要求，高层建筑轴线竖向投侧允许偏差：每层允许3mm;总高允许不大于H/1000且30mm(H为建筑物总高).2垂直度的控制方式和仪器选择2.1 控制方式某高层建筑由地下结构、裙楼和主楼组成。结构形式是框架剪力墙结构。高层建筑垂直度一般可采用内控法和外控法，由于施工现场环境复杂,建筑稠密，场地狭小等因素，加上外架采用悬挑脚手架，安全密目网封闭，所以高层建筑垂直度测设一般多采用内控法。2.2 测量仪器高层建筑垂直度测量选用光学经纬仪，测角值读至1、估读至0.1,光学铅垂仪WILD.ZNL,

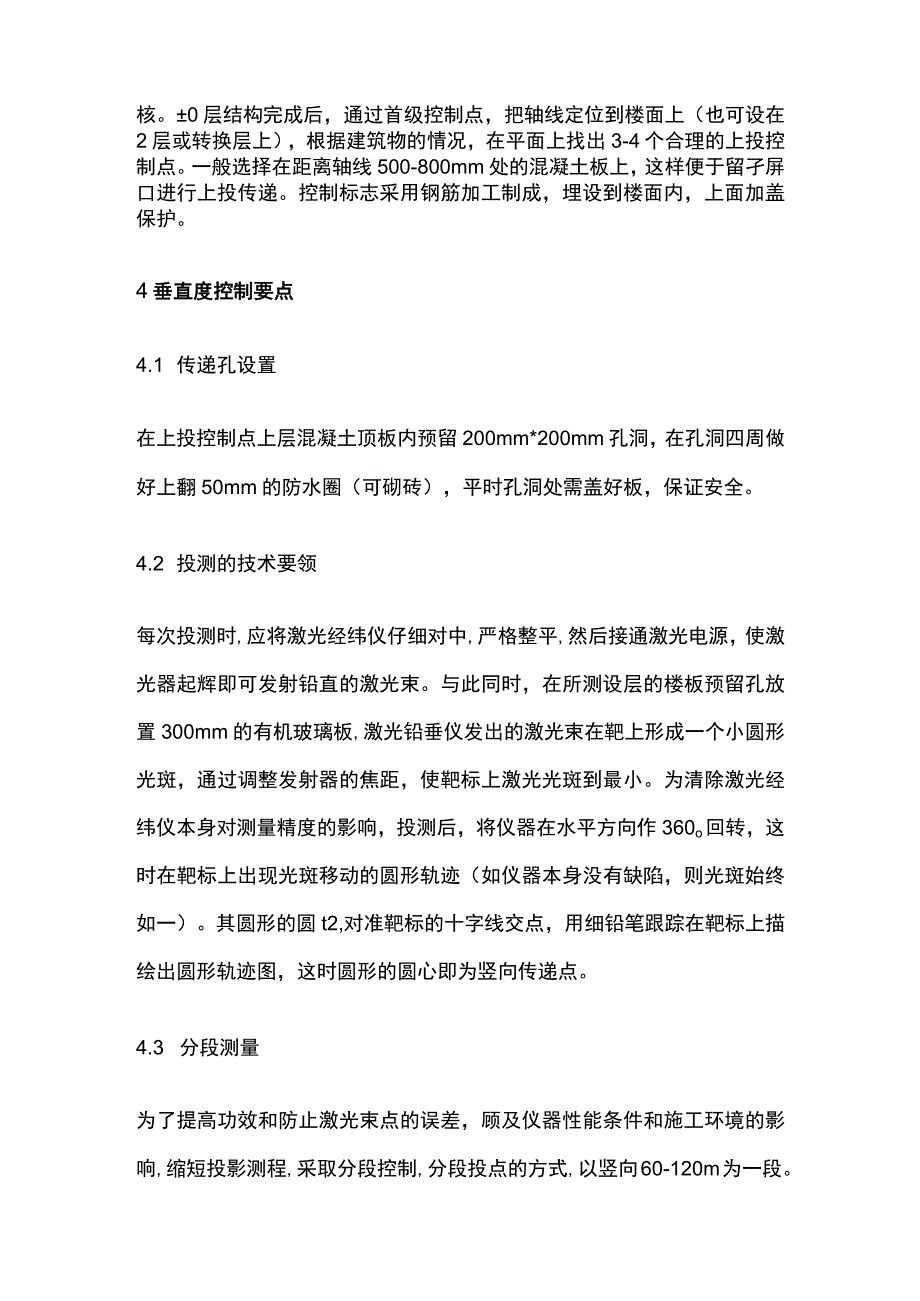

2、标准偏差l3OOOo3控制网的布设以规划局提供的建筑物的角点坐标为基线，用光学经纬仪引至建筑外固定位置，做好标记和保护，作为地下结构测量和上部结构垂直度测量首级控制点。地下结构测量采用光学经纬仪测设，普通重锤法校核。0层结构完成后，通过首级控制点，把轴线定位到楼面上（也可设在2层或转换层上），根据建筑物的情况，在平面上找出3-4个合理的上投控制点。一般选择在距离轴线500-800mm处的混凝土板上，这样便于留孑屏口进行上投传递。控制标志采用钢筋加工制成，埋设到楼面内，上面加盖保护。4垂直度控制要点4.1 传递孔设置在上投控制点上层混凝土顶板内预留200mm*200mm孔洞，在孔洞四周做好上翻5
3、0mm的防水圈（可砌砖），平时孔洞处需盖好板，保证安全。4.2 投测的技术要领每次投测时,应将激光经纬仪仔细对中,严格整平,然后接通激光电源，使激光器起辉即可发射铅直的激光束。与此同时，在所测设层的楼板预留孔放置300mm的有机玻璃板,激光铅垂仪发出的激光束在靶上形成一个小圆形光斑，通过调整发射器的焦距，使靶标上激光光斑到最小。为清除激光经纬仪本身对测量精度的影响，投测后，将仪器在水平方向作360o回转，这时在靶标上出现光斑移动的圆形轨迹（如仪器本身没有缺陷，则光斑始终如一）。其圆形的圆t2,对准靶标的十字线交点，用细铅笔跟踪在靶标上描绘出圆形轨迹图，这时圆形的圆心即为竖向传递点。4.3 分段

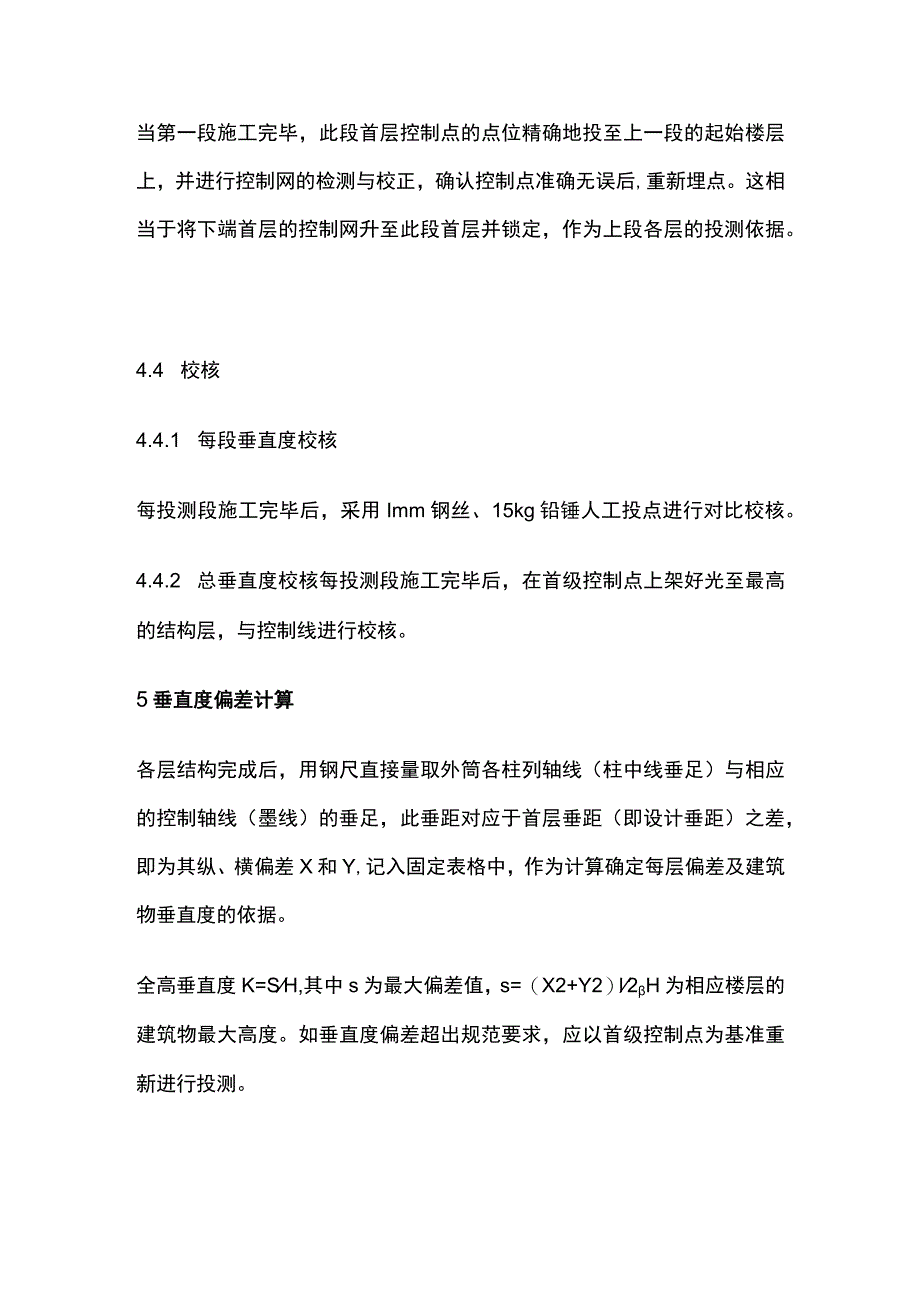

4、测量为了提高功效和防止激光束点的误差，顾及仪器性能条件和施工环境的影响,缩短投影测程,采取分段控制,分段投点的方式,以竖向60-120m为一段。当第一段施工完毕，此段首层控制点的点位精确地投至上一段的起始楼层上，并进行控制网的检测与校正，确认控制点准确无误后,重新埋点。这相当于将下端首层的控制网升至此段首层并锁定，作为上段各层的投测依据。4.4 校核4.4.1 每段垂直度校核每投测段施工完毕后，采用Imm钢丝、15kg铅锤人工投点进行对比校核。4.4.2 总垂直度校核每投测段施工完毕后，在首级控制点上架好光至最高的结构层，与控制线进行校核。5垂直度偏差计算各层结构完成后，用钢尺直接量取外筒各柱
5、列轴线（柱中线垂足）与相应的控制轴线（墨线）的垂足，此垂距对应于首层垂距（即设计垂距）之差，即为其纵、横偏差X和Y,记入固定表格中，作为计算确定每层偏差及建筑物垂直度的依据。全高垂直度K=SH,其中s为最大偏差值，s=（X2+Y2）l2H为相应楼层的建筑物最大高度。如垂直度偏差超出规范要求，应以首级控制点为基准重新进行投测。6总结6.1 内测法速度快，效率高，加快了施工进度，是高层建筑垂直度控制的有效方法。同时测量控制精度高，提高了工程施工质量。6.2 分段控制。缩短了测程，有效地消弱风力、温度对建筑物垂直度测量的干扰。因此，用分段测量方法确保高层建筑测量精度更有效，但应密切关注建筑物地基的不均匀沉降的影响。6.3 投点时即用高精度的激光铅垂仪投测，分段又用超重锤校核，分段总高外测法校核，互相补充，对比检验，有效地解决施测的具体问题。6.4 加密投点次数、频率，加强检验，是高层建筑垂直度保证的关键。6.5 以结构完成平面实际形心与设计形心坐标差作为建筑物垂直度的评价标准，较之过去工程上以测外墙轴线来确定垂直度的方法，能更确切地反映出建筑物整体垂直度。
