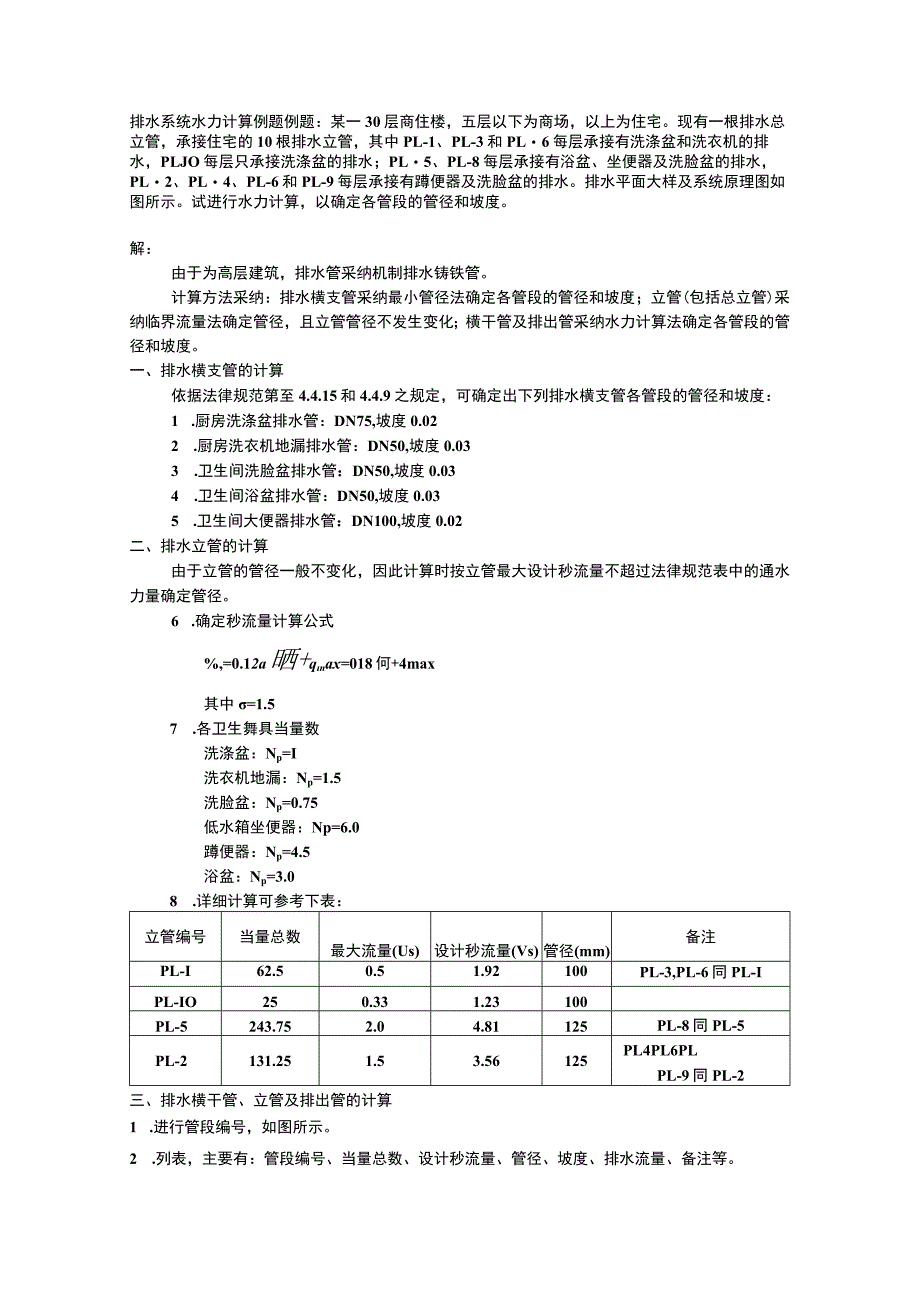

排水系统水力计算例题.docx_第1页
第1页 / 共2页

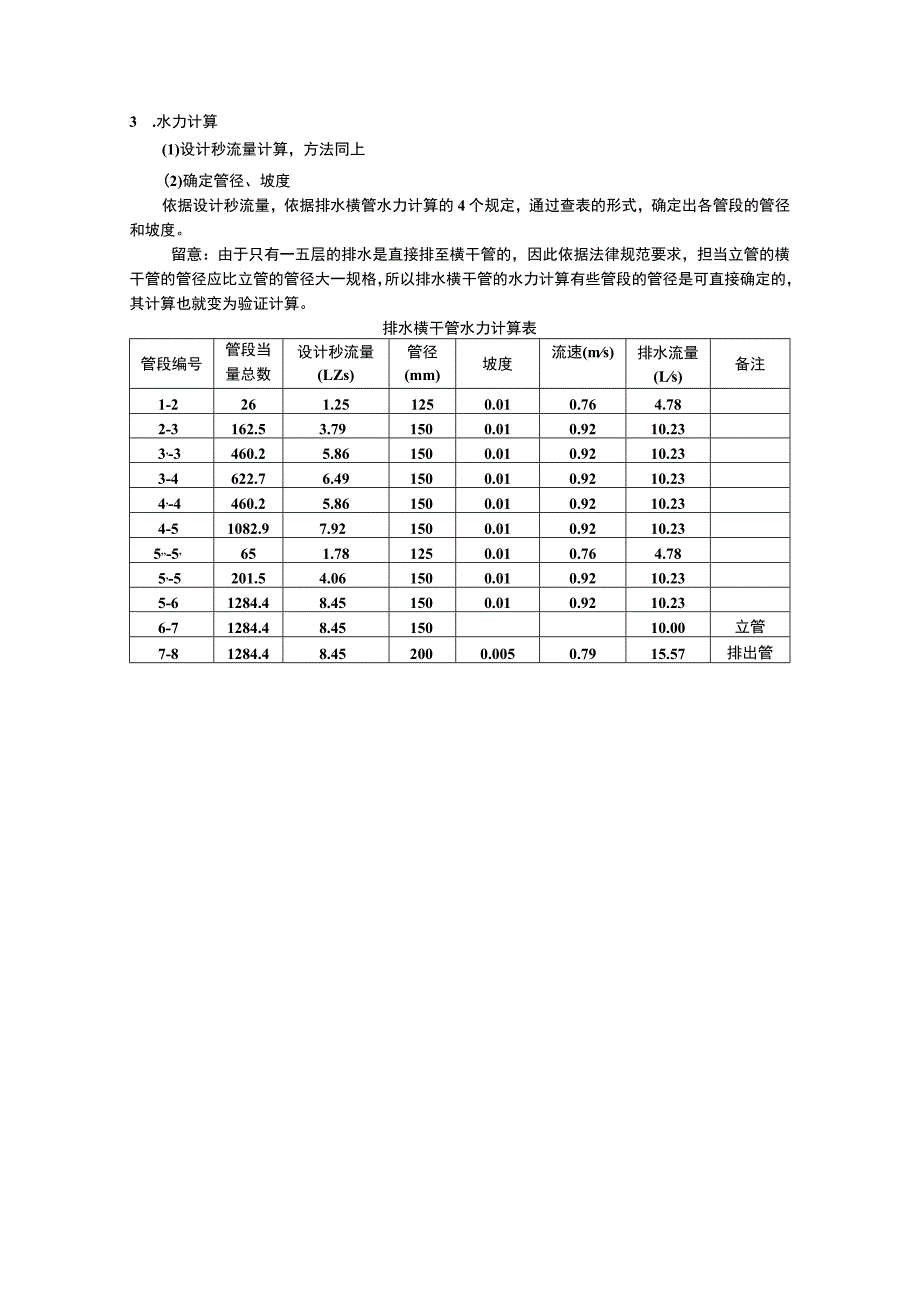

排水系统水力计算例题.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《排水系统水力计算例题.docx》由会员分享,可在线阅读,更多相关《排水系统水力计算例题.docx(2页珍藏版)》请在第壹文秘上搜索。

1、排水系统水力计算例题例题:某一30层商住楼,五层以下为商场,以上为住宅。现有一根排水总立管,承接住宅的10根排水立管,其中PL-1、PL-3和PL6每层承接有洗涤盆和洗衣机的排水,PLJO每层只承接洗涤盆的排水;PL5、PL-8每层承接有浴盆、坐便器及洗脸盆的排水,PL2、PL4、PL-6和PL-9每层承接有蹲便器及洗脸盆的排水。排水平面大样及系统原理图如图所示。试进行水力计算,以确定各管段的管径和坡度。解:由于为高层建筑,排水管采纳机制排水铸铁管。计算方法采纳:排水横支管采纳最小管径法确定各管段的管径和坡度;立管(包括总立管)采纳临界流量法确定管径,且立管管径不发生变化;横干管及排出管采纳水

2、力计算法确定各管段的管径和坡度。一、排水横支管的计算依据法律规范第至4.4.15和4.4.9之规定,可确定出下列排水横支管各管段的管径和坡度:1 .厨房洗涤盆排水管:DN75,坡度0.022 .厨房洗衣机地漏排水管:DN50,坡度0.033 .卫生间洗脸盆排水管:DN50,坡度0.034 .卫生间浴盆排水管:DN50,坡度0.035 .卫生间大便器排水管:DN100,坡度0.02二、排水立管的计算由于立管的管径一般不变化,因此计算时按立管最大设计秒流量不超过法律规范表中的通水力量确定管径。6 .确定秒流量计算公式%,=0.12a晒+qnax=018何+4max其中=1.57 .各卫生舞具当量数

3、洗涤盆:Np=I洗衣机地漏:Np=1.5洗脸盆:Np=0.75低水箱坐便器:Np=6.0蹲便器:Np=4.5浴盆:Np=3.08 .详细计算可参考下表:立管编号当量总数最大流量(Us)设计秒流量(Vs)管径(mm)备注PL-I62.50.51.92100PL-3,PL-6同PL-IPL-IO250.331.23100PL-5243.752.04.81125PL-8同PL-5PL-2131.251.53.56125PL4PL6PLPL-9同PL-2三、排水横干管、立管及排出管的计算1 .进行管段编号,如图所示。2 .列表,主要有:管段编号、当量总数、设计秒流量、管径、坡度、排水流量、备注等。3

4、.水力计算(1)设计秒流量计算,方法同上(2)确定管径、坡度依据设计秒流量,依据排水横管水力计算的4个规定,通过查表的形式,确定出各管段的管径和坡度。留意:由于只有一五层的排水是直接排至横干管的,因此依据法律规范要求,担当立管的横干管的管径应比立管的管径大一规格,所以排水横干管的水力计算有些管段的管径是可直接确定的,其计算也就变为验证计算。排水横干管水力计算表管段编号管段当量总数设计秒流量(LZs)管径(mm)坡度流速(ms)排水流量(Ls)备注1-2261.251250.010.764.782-3162.53.791500.010.9210.233,-3460.25.861500.010.9210.233-4622.76.491500.010.9210.234,-4460.25.861500.010.9210.234-51082.97.921500.010.9210.235,-5,651.781250.010.764.785,-5201.54.061500.010.9210.235-61284.48.451500.010.9210.236-71284.48.4515010.00立管7-81284.48.452000.0050.7915.57排出管
