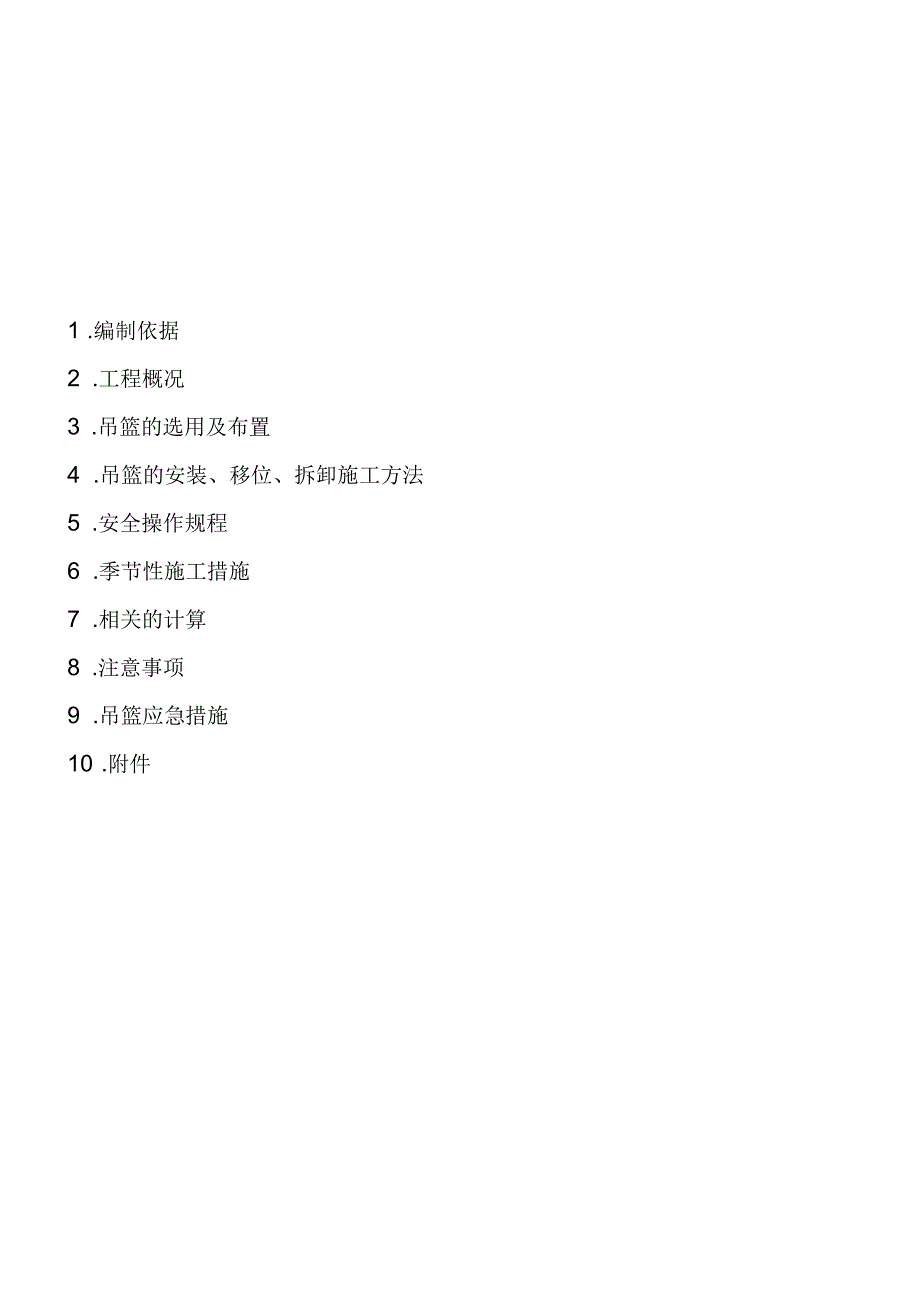

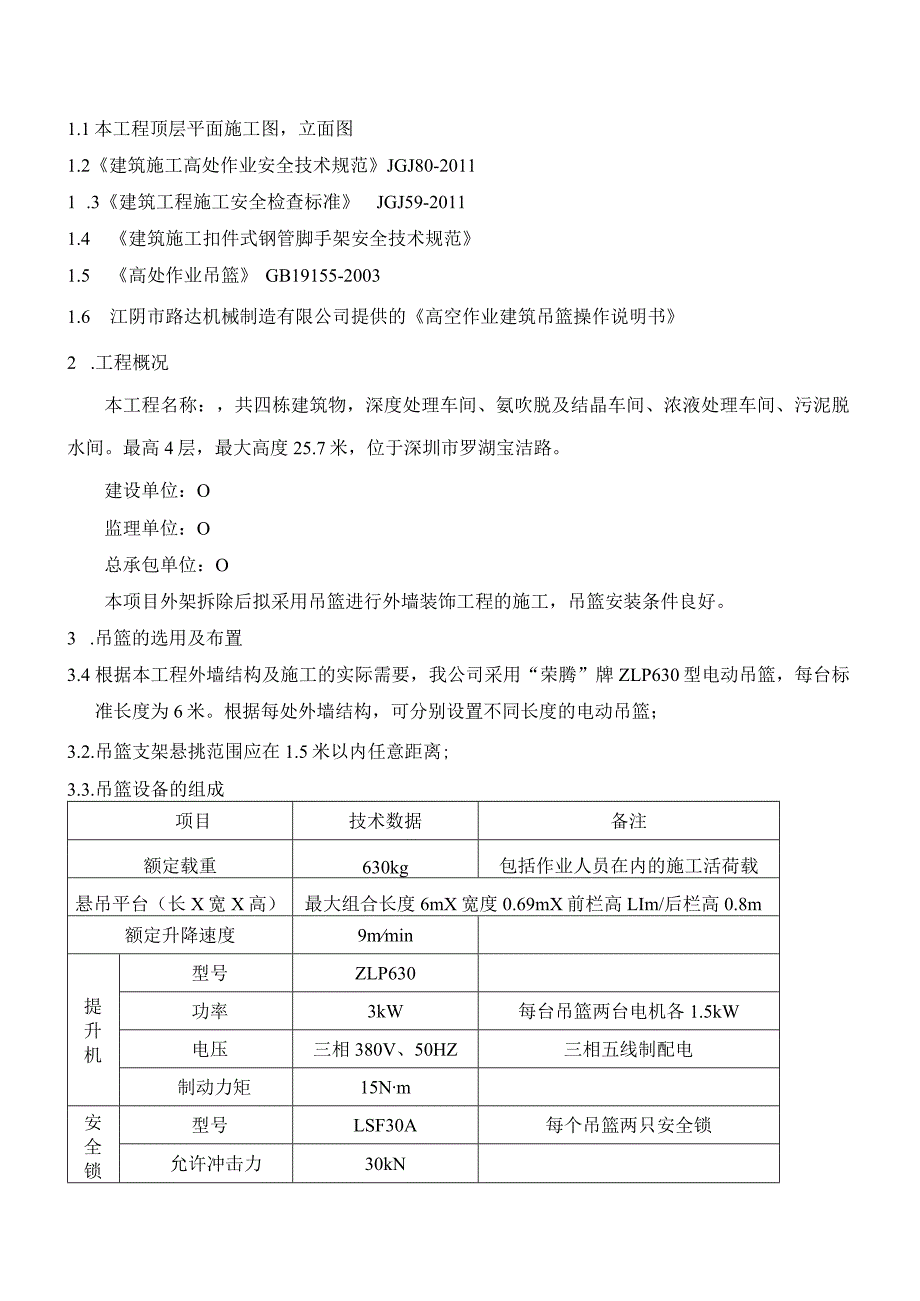

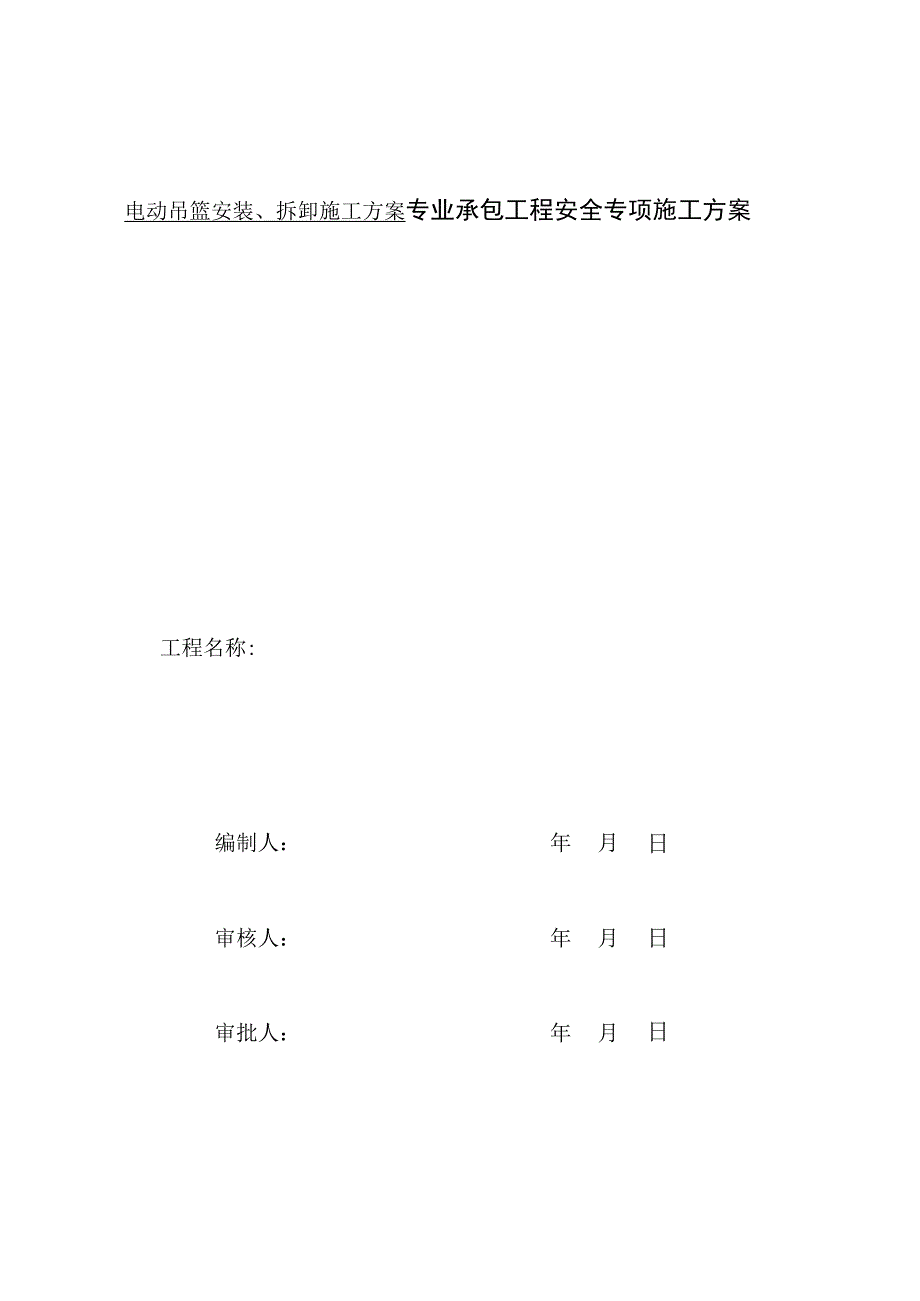

1、电动吊篮安装、拆卸施工方案专业承包工程安全专项施工方案工程名称:编制人:年月日审核人:年月日审批人:年月日1 .编制依据2 .工程概况3 .吊篮的选用及布置4 .吊篮的安装、移位、拆卸施工方法5 .安全操作规程6 .季节性施工措施7 .相关的计算8 .注意事项9 .吊篮应急措施10 .附件1.1本工程顶层平面施工图,立面图1.2建筑施工高处作业安全技术规范JGJ80-20111 .3建筑工程施工安全检查标准JGJ59-20111.4 建筑施工扣件式钢管脚手架安全技术规范1.5 高处作业吊篮GB19155-20031.6 江阴市路达机械制造有限公司提供的高空作业建筑吊篮操作说明书2 .工程概况本

2、工程名称:,共四栋建筑物,深度处理车间、氨吹脱及结晶车间、浓液处理车间、污泥脱水间。最高4层,最大高度25.7米,位于深圳市罗湖宝洁路。建设单位:O监理单位:O总承包单位:O本项目外架拆除后拟采用吊篮进行外墙装饰工程的施工,吊篮安装条件良好。3 .吊篮的选用及布置3.4 根据本工程外墙结构及施工的实际需要,我公司采用“荣腾”牌ZLP630型电动吊篮,每台标准长度为6米。根据每处外墙结构,可分别设置不同长度的电动吊篮;3.2.吊篮支架悬挑范围应在1.5米以内任意距离;3.3.吊篮设备的组成项目技术数据备注额定载重630kg包括作业人员在内的施工活荷载悬吊平台(长X宽X高)最大组合长度6mX宽度0

3、.69mX前栏高LIm/后栏高0.8m额定升降速度9mmin提升机型号ZLP630功率3kW每台吊篮两台电机各1.5kW电压三相380V、50HZ三相五线制配电制动力矩15Nm安全锁型号LSF30A每个吊篮两只安全锁允许冲击力30kN锁绳角度3-8悬吊平台与水平面的倾斜角度悬挂装置前梁额定伸出量1.05-l.65m最大伸出量不大于1.65m悬挂支架调节高度1.ImL7m调节间距IOcm镀锌钢丝绳425Fi+PP-8.3破断拉力25L8kN质量平衡配重900kg实际安装36块25KG配重悬挂机构249kg不含配重整机(除配重)760kg含最长平台6m金属构件及电器主电源电缆线YC-32.5+21

4、.5三相五线制电缆3. 4.使用环境3.1.1. 距吊篮设备10米范围内不能有高压电线;3.1.2. 吊篮设备遇雷雨、大雾、大雪以及风力大于5级等恶劣气候不得使用;3.1.3. 环境温度应尽可能在以下范围内使用:负10度至40度,湿度不大于90%(25);3.5.设备特点3.5.1.设备具有齐全的安全保护装置:急停装置、防倾斜装置、防冲顶装置、断电保护装置、断电手动释放装置及防坠保护装置;3.5.2.安装、拆卸方便简单、安全可靠、提高效率;353吊篮的具体安装位置、平台长度以及吊篮数量和时间先后等,需结合下述因素因地制宜:第一、施工作业面及施工工艺需要;第二、施工单位根据材料组织、劳动力安排和

5、施工进度情况作出的具体要求;第三、吊篮安装的可操作性。4.吊篮安装、移位、拆卸施工方法4.1. 安装条件4.1.1. 将吊篮设备以及附件根据方案的数量运至施工现场。4.1.2.现场应具备垂直运输机械,如塔吊、升降机等,或利用室内货梯作为垂直运输工具。4.1.3.吊篮安装现场应预备380V动力电源(三相五线制)。4.1.4.吊篮安装楼层应具备基本平整条件及足够空间。如安装在已做防水顶层屋面,应装备足够木板进行保护。4.2.安装4.2.1.悬挂机构安装加强钢丝绳/7X19IhIWS-8.3/销轴16X60绳轮垫圈索具螺旋扣譬侬小连接套 .令.f.烁在L一 一 ) 11J(上支根YTo钢丝绳央? /

6、7 / K 螺栓 M16X130销轴16X60前哭 71大连接弋1 /绳轮A 螺栓M16X16K钢丝绳照F螺6X12。 、开口销乙钢丝绳卡套5、/ / 螺栓 M16X120 9C螺栓垫螺钉M12Xqjk/:开口款L小插杆ZIi支架悬挂机构的安装图安装图示:4.2.1.1本项目深度处理车架、氨吹脱及结晶车间、污泥脱水间吊篮的悬挂机构应安装在屋顶层地面上。421.2将吊篮的悬挂机构、钢丝绳、安全绳及配重等用塔吊吊运到屋顶层。4.2.1.3通常方法如上图所示:将前吊臂支杆插入前支架内,根据女儿墙(或建筑物其他设施)的高度调节支杆高度并用螺栓紧固。再将后支杆插入后支架内,高度同前支架并用螺栓紧固。此前

7、、后支架安装完毕。将前、后梁分别装入前、后支架支杆内,用中梁连接。前后支架的间距在现场条件允许下尽量调至最大。再将上支柱安装在前支架支杆内。用花兰镇丝拉紧钢丝绳,不让后支架有晃动。本项目浓液处理车间吊篮的悬挂机构应安装在屋顶层结构梁上,不用前、后插杆,前、后前支架,也不用配重,而是将前、中、后梁和上支柱连接好后,直接用钢丝绳将吊篮的悬挂机构锁在屋顶层结构梁上,悬挂机构同结构梁接触部位下方垫一块木方,防止打滑。4.2.1.4安装加强钢丝绳(拉攀)。调节紧绳螺旋扣,使加强钢丝绳拉紧,将前梁拉紧(上翘3-5cm),产生预应力,加强前梁钢度。再将工作钢丝绳、安全钢丝绳分别安装固定在前梁吊耳上。将限位板

8、安装在安全钢丝绳适当位置上。前梁吊点距离最外侧梁(支点)最多伸出1.5米。两悬挂机构水平间距应与平台长度相对应。配重均匀放至后支架配重坐内,用防盗钢丝锁死。将工作钢丝绳、安全钢丝绳自前端放下屋面至地面,注意防止两绳缠绕。4.2.2.篮框的安装平台安装图4.2.2.1.将篮底平放并垫高20cm,把篮底各个连接螺栓孔对齐用螺栓连接紧固。将前、后篮框片固定在篮底上,保证平台框架平直。4.2.2.2.将两提升机分别安装在侧面篮上,并连接紧固在篮框上。4. 2.23再次检查各个连接螺栓是否紧固锁紧。4.23提升机、安全锁、电控箱的安装4. 2.3.1.将两提升机分别安装在篮框两侧安装架上,用安装手柄、锁

9、销及螺栓紧固锁销。4.232 .将安全锁固定在安装架上紧固(安全锁滚轮向篮框内侧)。4.233 3把提升机限位行程开关安装固定在安全锁上。4.2.3.4.将电控箱装挂在篮框后片中间空档处,把提升机控制电缆插头、手控开关插头分别接入电控箱相应插座内固定。4.2.3.5.将其它航空插头插入电控箱相应的插座内,对准槽口确保入位无虚接,确认无误后连接主电源。4.2.4.安装工作钢丝绳4.2.4.1.将楼顶放下的钢丝绳以及安全钢丝绳理顺,不能有缭绕。4.2.4.2.将电控箱转换开关拨至穿钢丝绳提升机一面,将理顺的工作钢丝绳插入提升机上进绳孔内,启动上行电控箱按钮。提升机即可自动将钢丝绳缠绕入位完成(提升

10、机钢丝绳应先穿在安全锁限位轮内)。在穿绳过程中应密切注意提升机状态,有异常现象应立即停止。安全锁钢丝绳从安全锁绳孔内穿过。另一侧提升机穿绳方法相同。注意将地面多余钢丝绳盘好扎紧。4.2.5.后备安全绳及防坠器4.2.5.1.吊篮安装完毕使用前,将后备安全绳自楼顶放至地面。后备安全绳应固定在顶层牢固处,且与吊篮悬挂机构分开。严禁将安全绳固定一端与吊篮设备任何处连接。4.2.5.2.防坠器安装在后备安全绳上。施工人员安全带的固定一端应连接在后备安全绳上的防坠器上。严禁不带安全带及安全帽进入吊篮施工。4.3.通电前检查4. 3.1.电源应为380伏三相接地电源,电源电缆线为三相五线制。检查电源线连接

11、是否可靠紧固,接地、接零线是否正确。5. 3.2.检查屋面悬挂机构是否平稳、牢固可靠。各个连接螺栓无松动。配重安放牢固。6. 3.3.检查钢丝绳的连接是否正确,绳夹数量以及是否有安全弯。钢丝绳无较接、缠绕以及折弯。4.3.4.检查提升机、安全锁、篮框平台以及屋面悬挂机构的连接是否正确及牢固。各个连接螺栓应无松动,连接件及构件应无变形或开裂。4.3.5.检查电缆插件插接是否正确无松动,保险锁扣可靠锁紧。4. 3.6.电缆在施工立面上应无明显突出物以及其他障碍,防止升降过程中挂断电缆。4.4. 通电后检查4.4.1.闭合电控箱总电源开关,电器系统通电。4.4.2.将电控箱转换开关转至左侧,分别点动

12、电箱及手柄上升降开关,左侧提升机正反运转。4.4.3.将电控箱转换开关转至右侧,分别点动电箱及手柄上升降开关,右侧提升机正反运转。4.4.4.将电控箱转换开关转至中间位置,分别点动电箱及手柄上升降开关,左、右两侧提升机正反运转。4.45将电控箱转换开关转至中间位置。启动左、右提升机后,按下急停按钮(红色)。左、右提升机停止运行。旋松急停按钮使其复位后,可继续启动。4.4.6.将电控箱转换开关转至中间位置。启动左、右提升机后,分别按下安全锁上的行程开关触头,警铃报警、同时提升机停止运行。复位后可继续启动。4.47启升吊篮距地面约3米停止,调平吊篮。将转换开关转至左侧,启动左侧提升机下降。下降过程

13、中吊篮倾斜5度安全锁作用,吊篮停止。4.4.8.启升吊篮距地面约3米停止,调平吊篮。将转换开关转至右侧,启动右侧提升机下降。下降过程中吊篮倾斜5度安全锁作用,吊篮停止。4.4.9.再上下启动运行吊篮3-5次,高度约3米。检查各处的安装情况。4.5.验收交接4.5.1.安装完成后,我司先进行自检。合格后填报验单,组织相关人员进行使用前的检验。合格后相关人员签字确认,投入使用。4.5.2.在吊篮验收合格后,交付承租方使用前。我司将对操作人员进行操作培训,考试合格后方允许使用。4.6.移位4.6.1.根据施工需要,可以随时移位。移位前先将吊篮降至地面,切断总电源。4.6.2.根据距离远近,钢丝绳可自

14、提升机中抽出亦可不脱离。将悬挂机构移至需要位置,并移动篮框到相应位置。4.63调整位置、安装后检查试机。合格后方可使用。4.7.拆除4.7.1.拆除前应对吊篮设备进行全面检查,记录遗失损坏情况。4.7.2.拆除步骤4.7.2.1.先将吊篮降至地面,将钢丝绳抽出提升机。4. 7.22切断总电源将电源线拆除。将钢丝绳及电源电缆拉至屋顶盘好扎紧。5. 7.23解体悬挂机构及篮体,归类点数待装车撤场。5. 5.安全操作规程6. 1.吊篮在使用过程中,严禁在三层以上上下人员及物料,以防止坠入和坠物。5. 2.操作人员必须经过现场培训I,必须持证上岗(我司技术人员现场培训考试合格后由我司颁发)。5. 3.

15、严禁酒后操作吊篮、在吊篮内打闹和向下抛洒杂物。5. 4.吊篮不准作为载物和乘人的垂直运输工具使用。5. 5.操作人员必须经过培训并带好安全帽系牢安全带。5. 6.所有吊篮上的操作人员必须将安全带通过安全防坠器固定在自楼顶层垂下的后备安全绳上的防坠器上。5. 7.在五级(含五级)以上大风不得使用吊篮,在雨、大雪天不得使用吊篮。5. 8.吊篮在每天开始使用前,必须认真检查后方可使用。5. 9.吊篮发生故障后必须停止使用并通知检修人员,待检修合格后才可以继续使用。5. 10.作业结束后,吊篮应于建筑物固定,并切断电源,锁好电气控制箱。5.11. 在吊篮内的操作人员不准穿拖鞋或光脚;不准穿戴易滑的鞋操作。5. 12.进
