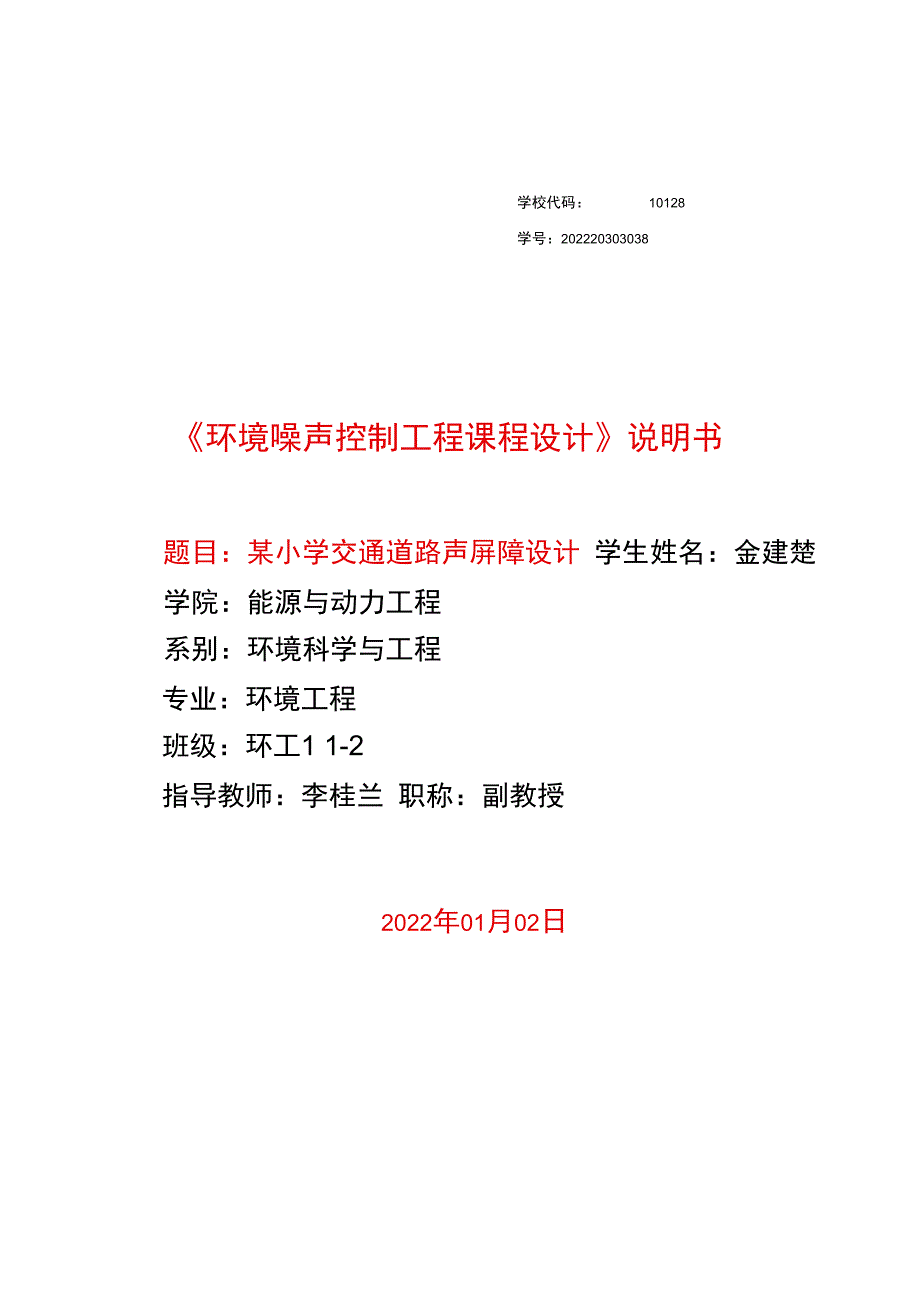

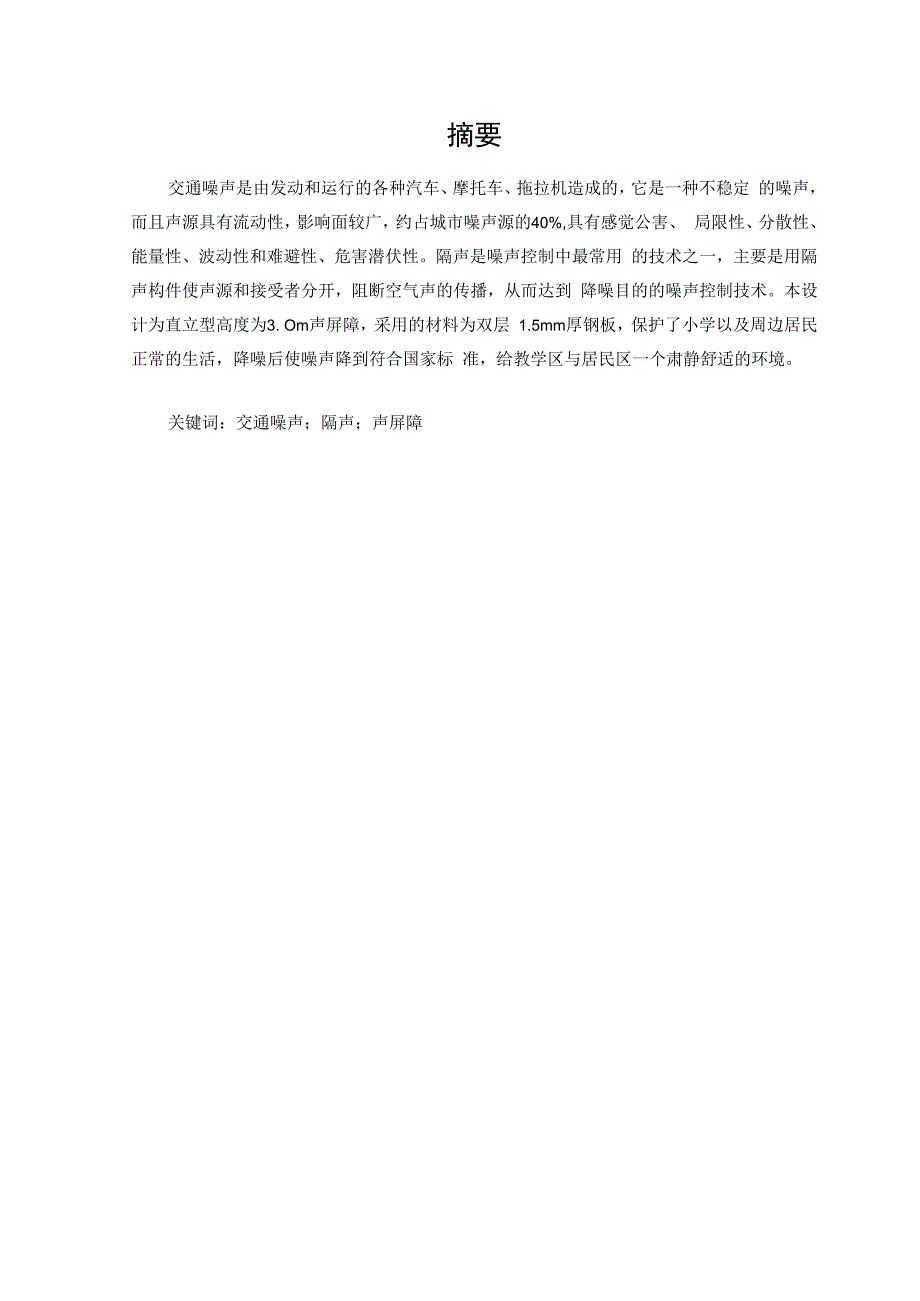

1、学校代码：10128学号：202220303038环境噪声控制工程课程设计说明书题目：某小学交通道路声屏障设计 学生姓名：金建楚学院：能源与动力工程系别：环境科学与工程专业：环境工程班级：环工1 1-2指导教师：李桂兰 职称：副教授2022年01月02日摘要交通噪声是由发动和运行的各种汽车、摩托车、拖拉机造成的，它是一种不稳定 的噪声，而且声源具有流动性，影响面较广，约占城市噪声源的40%,具有感觉公害、 局限性、分散性、能量性、波动性和难避性、危害潜伏性。隔声是噪声控制中最常用 的技术之一，主要是用隔声构件使声源和接受者分开，阻断空气声的传播，从而达到 降噪目的的噪声控制技术。本设计为直立型

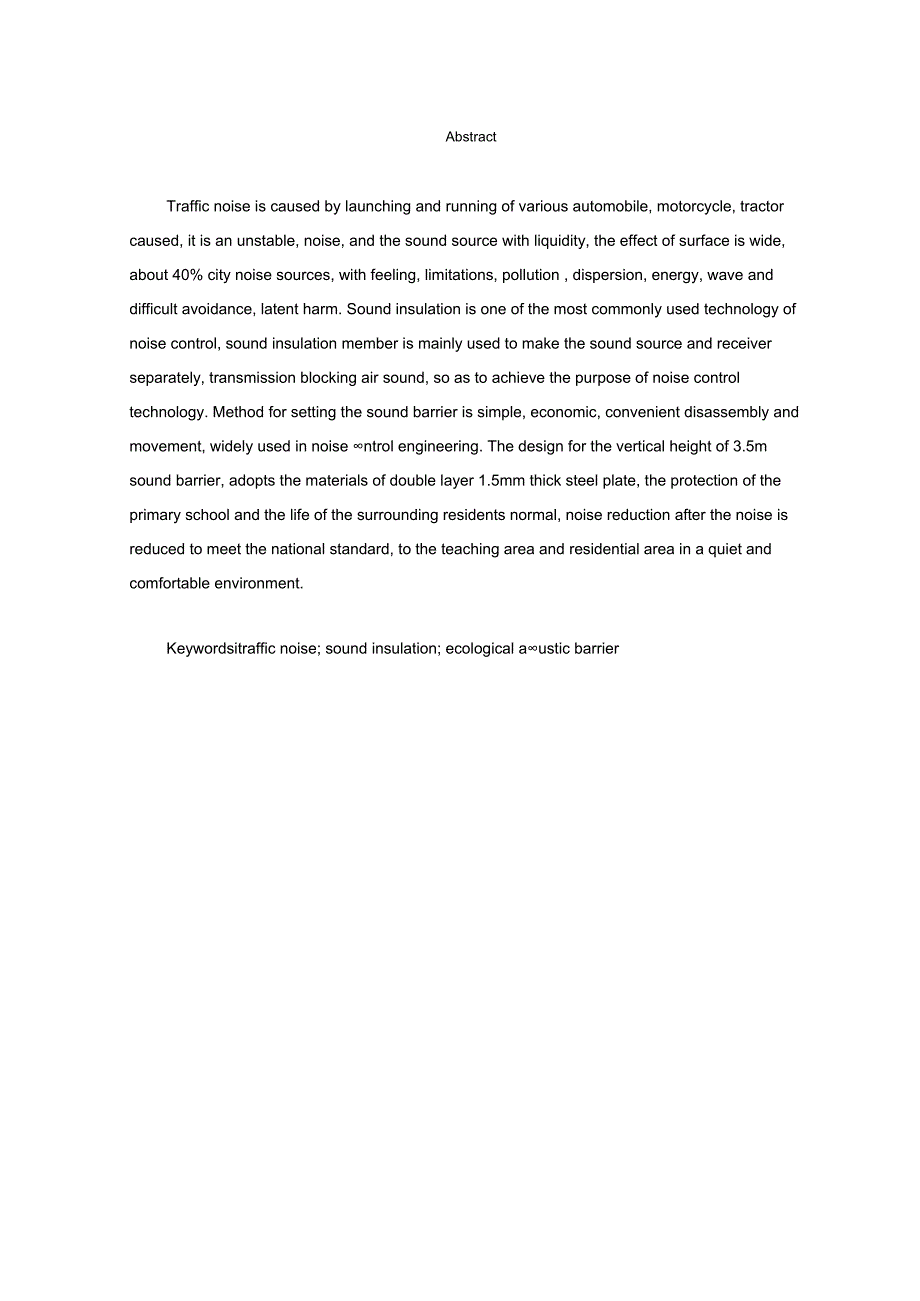

2、高度为3. Om声屏障，采用的材料为双层 1.5mm厚钢板，保护了小学以及周边居民正常的生活，降噪后使噪声降到符合国家标 准，给教学区与居民区一个肃静舒适的环境。关键词：交通噪声；隔声；声屏障AbstractTraffic noise is caused by launching and running of various automobile, motorcycle, tractor caused, it is an unstable, noise, and the sound source with liquidity, the effect of surface is wide, ab
3、out 40% city noise sources, with feeling, limitations, pollution , dispersion, energy, wave and difficult avoidance, latent harm. Sound insulation is one of the most commonly used technology of noise control, sound insulation member is mainly used to make the sound source and receiver separately, tr
4、ansmission blocking air sound, so as to achieve the purpose of noise control technology. Method for setting the sound barrier is simple, economic, convenient disassembly and movement, widely used in noise ntrol engineering. The design for the vertical height of 3.5m sound barrier, adopts the materia
5、ls of double layer 1.5mm thick steel plate, the protection of the primary school and the life of the surrounding residents normal, noise reduction after the noise is reduced to meet the national standard, to the teaching area and residential area in a quiet and comfortable environment.Keywordsitraff
6、ic noise; sound insulation; ecological austic barrier目录第一章总论111设计目的11. 2设计任务和内容11.1.1 设计内容11.1.2 2. 2设计要求11.1.3 设计原则21.1.4 设计依据21 3噪声基本知识31.3.1 噪声来源31.3.2 噪声的危害31.3.3 噪声控制技术 4第二章声屏障的相关知识52.1 声学原理52.1.1 绕射52.1.2 透射62.1.3 反射6第三章声屏障设计与计算73.1 声屏障设计要点73.2 声屏障设计目标值的确定73. 2.1噪声标准73. 2. 2噪声保护对象的确定 83. 2. 3代
7、表性受声点的确定 83. 2.4声屏障设计目标值83. 3位置的确定93.4 几何尺寸的确定93. 4.1绕射声衰减计算94. 4.2透射声修正量的计算 135. 4.3反射修正量计算 136. 4.4障碍物声衰减的确定 137. 4.5地面吸收衰减的确定 138. 4.6吸声降噪量的确定 149. 4.7声屏障实际插入损失 143.5 小结15第四章声屏障的选材164.1声屏障的形状的选择161.1.1 1.1直立型声屏障161.1.2 折板型和弯曲型声屏障 161.1.3 半封闭型声屏障 161.1.4 全封闭型声屏障 164. 2声屏障材料的选择161 .2.1 FC 板172 .2.2
8、 PC 174 . 2.3彩钢复合板 175 . 2.4金属隔声板174.3本设计采用的声屏障材料 18总结19参考文献20第一章总论1.1 设计目的通过本课程设计的进行，目的是使学生通过对环境噪声控制技术基础课程学习中 的理论、原理部份有更深入的认识，培养学生的科学研究能力，在一定程度上具备分 析问题和解决问题的能力，具备简单的工程设计能力。通过简单的噪声控制技术的设 计，培养学生的独立设计能力，掌握基本的设计方法，学会查阅技术资料，树立正确 的设计思想和严谨的工作作风。1.2 设计任务和内容1.2.1 设计内容本道声屏障主要是保护某小学以及周边居民正常的生活，消减交通噪声对其的干 扰影响。
9、关键受声点选择该小学第一排教学房窗户前一米处为关键受声点。噪声现场 测量值7375dB,频率为500赫兹。该小学所处路段声环境敏感点现状见表I-Io表IT 小学所处路段高速公路重要敏感点一览表1.2.2 设计要求(1)结合我国城市区域环境噪声标准(GB3096-93),设计一辈子态声屏障;(2)完成噪声敏感建造物有关参数和使用标准的确定；根据降噪量设计声屏障 尺寸、选择声屏障类型、确定声屏障结构及材料；确定两座建造物及声屏障之间的相 对位置；声屏障的设计除了达到预期的降噪指标外，还应符合景观、结构、造价和养 护等方面的要求。(3)编写设计说明书；(4)绘制声屏障结构尺寸简图及受声点、声源点及声
10、屏障相对位置图。设计和 计算声屏障结构、材料及在两座建造物之间的相对位置；声屏障的设计除了达到预期 的降噪指标外，还对付和景观、结构、造价和养护等方面的要求。123设计原则(1)科学性：首先应正确分析发生机理和声源特性。是空气动力学噪声、机械 噪声或者电磁噪声、还是高频噪声或者中低频噪声。然后确定针对性的相应措施。(2)控制技术的先进性：这是设计追求的重要目标，但应建立在有可能实施的 基础上。控制技术不能影响原有设备的技术性能或者工艺要求。(3)经济性：经济上的合理性也是设计追求的目标之一。噪声污染属物理性污 染即声能量污染，控制目标为达到允许的标准值，但国家制定标准有其阶段性，必须 考虑当时
11、在经济上的承受能力。1.2.4 设计依据(1)中华人民共和国环境保护法，1989年12月26日；(2)中华人民共和国环境影响评价法，2002年10月28日；(3)中华人民共和国环境噪声污染防治法，1996年10月29日；(4)城市区域环境噪声标准(GB3096-2022)；(5)城市区域环境噪声测量方法(GBfT 14623-93)；(6)城市区域环境噪声合用区划分技术规范(GB/T 15190-94)。1.3 噪声基本知识1.3.1 噪声来源噪声因其产生的条件不同而分为不少种类，既有来源于自然界的（如火山爆发、 地震、潮汐和刮风等自然现象所产生的空气声、地声、水声和风声等），又有来源于 人类
12、活动的（如交通运输、工业生产、建造施工、社会活动等）。但总的说来，噪声 的来源主要有三种，它们是交通噪声、工业噪声和城市环境噪声。交通噪声主要是由交通工具在运行时发出来的。如汽车、飞机、火车等都是交通 噪声源。调查表明，机动车辆噪声占城市交通噪声的85%。车辆噪声的传播与道路的 多少及交通量度大小有密切关系。在通路狭窄、两旁高层建造物栉比的城市中，噪声 来回反射，显得更加吵闹。同样的噪声源在街道上较空旷地上，听起来要大5T0dB0工业噪声主要来自生产和各种工作过程中机械振动、磨擦、撞击以及气流扰动而 产生的声音。城市中各种工厂的生产运转以及市政和建造施工所造成的噪声振动，其 影响虽然不及交通运
13、输广，但局部地区的污染却比交通运输严重得多。因此，这些噪 声振动对周围环境的影响也应予重视。城市环境噪声主要指街道和建造物内部各种生活设施、人群活动等产生的声音。 如在居室中，儿童哭闹，大声播放收音机、电视和音响设备；户外或者街道人声喧哗, 宣传或者做广告用高音喇叭等。这些噪声又可以分为居室噪声和公共场所噪声两类， 它们普通在80分贝以下，对人没有直接生理危害，但都能干扰人们交谈、工作、 学习和歇息。132噪声的危害噪声对人体的影响是多方面的，首先是听觉方面。噪声强度在85dB以上时，对 人体的健康将有危害，最常见的是听觉的损伤。人们在较强的噪声环境中工作和生活 时会感到刺耳难受，时间久了会使
14、听力下降和听觉迟钝，甚至会引起噪声性耳聋。据 调查，在锻工和发动机车间的工人中患噪声性耳聋者可达90%,蓦地而来的极其强烈 的噪声（如150dB）可使人鼓膜破裂、内耳出血而引起爆振性耳聋。噪声不仅影响人们正常工作，妨碍睡眠和干扰谈话，而且还能诱发多种疾病。噪 声作用于人的中枢神经系统使大脑皮层的兴奋和抑制功能失调，导致条件反射异常， 会引起头晕脑胀、反应迟钝、注意力分散、记忆力减退，是造成各种意外事故的根源。噪声还影响人的整个器官，造成消化不良、食欲不振、恶心呕吐，导致胃溃疡发 病率增高。近年来又发现噪声对心血管系统有明显影响，长期在高噪声车间工作的工 人中有高血压、心动过速、心律不齐和心血管
15、痉挛等症状的可能性，要比无噪声时高 2-4倍。噪声对视觉器官也会造成不良影响。据调查，在高噪声环境下工作的人常有 眼痛、视力减退、眼花等症状。此外，强烈的噪声影响会使仪器设备不能正常运转，灵敏的自控、遥控设备会失 灵或者失效。特强的噪声还能破坏建造物。1.3.3 噪声控制技术声学系统的主要环节是声源、传播途径、接受者。因此，控制噪声必须从这三方面系 统综合考虑，采取合理措施，消除噪声影响。1、噪声源管理：改进机械设备结构，应用新材料、新工艺来降噪。改进生产工 艺和，或者改变噪音源的运动方式（如用阻尼、隔振等措施降低固体发声体的振动）。2、在噪声传播途径上降噪：如采用吸声技术、隔声技术、消声技术、阻尼技术 等。 利用地形和声源的指向性降低噪声。利用绿化降低噪声。利用闹静分开的方法 降低噪声。3、接受者保护：在声源和传播途径上无法采取措施，或者采取的声学措施仍不 能达到预期效果时，就需要接受者进行个体防护的措施。常用的防声器具有耳塞、 耳罩、防声棉或者头盔等，它们主要是利用隔声原理来阻挡噪声传入人耳。第二章声屏障的相关知识声屏障是降低地面运输噪声的有效措施之一。普通36m高的声屏障，其声影区 内降噪效果
