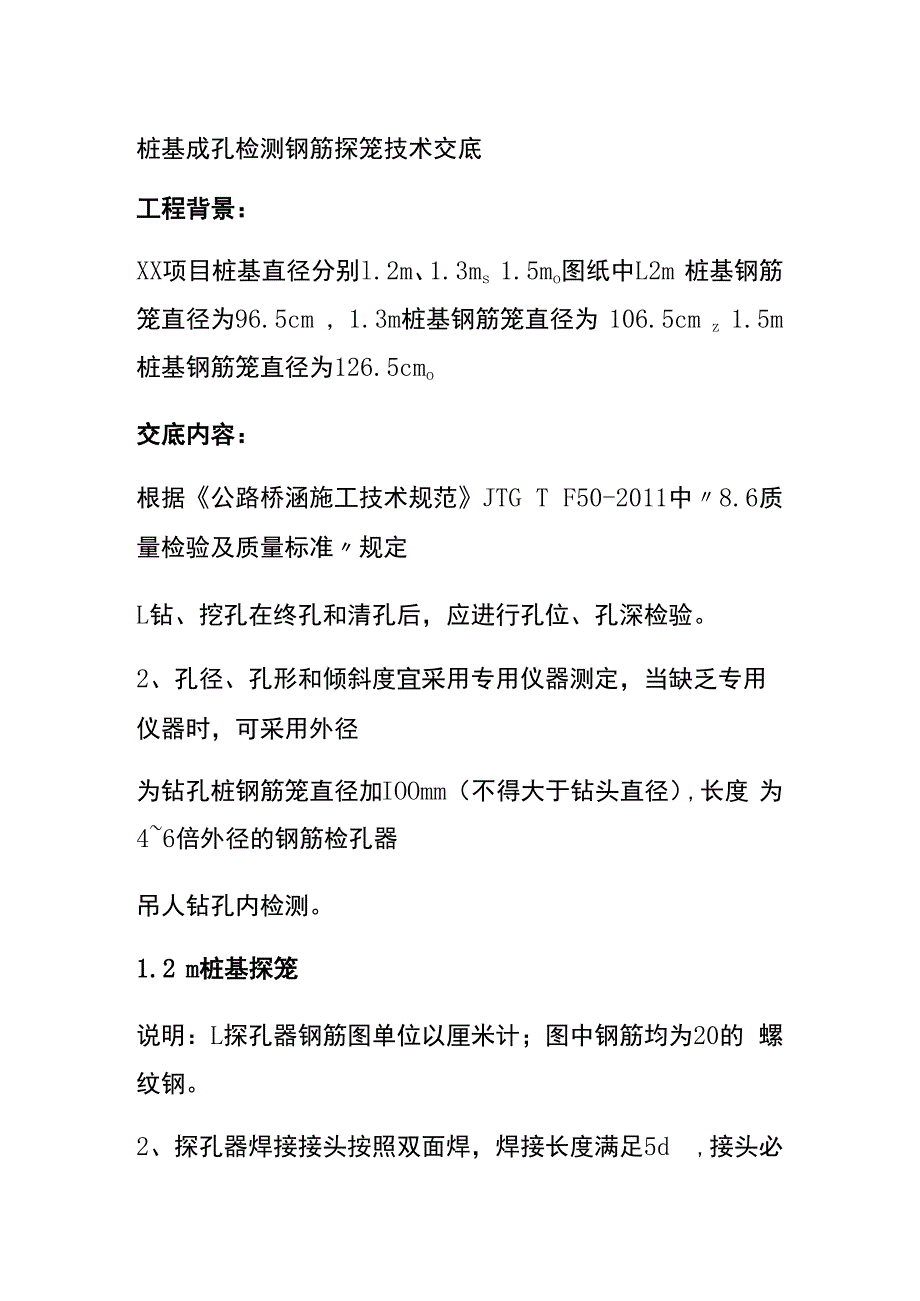

桩基成孔检测钢筋探笼技术交底.docx_第1页
第1页 / 共3页

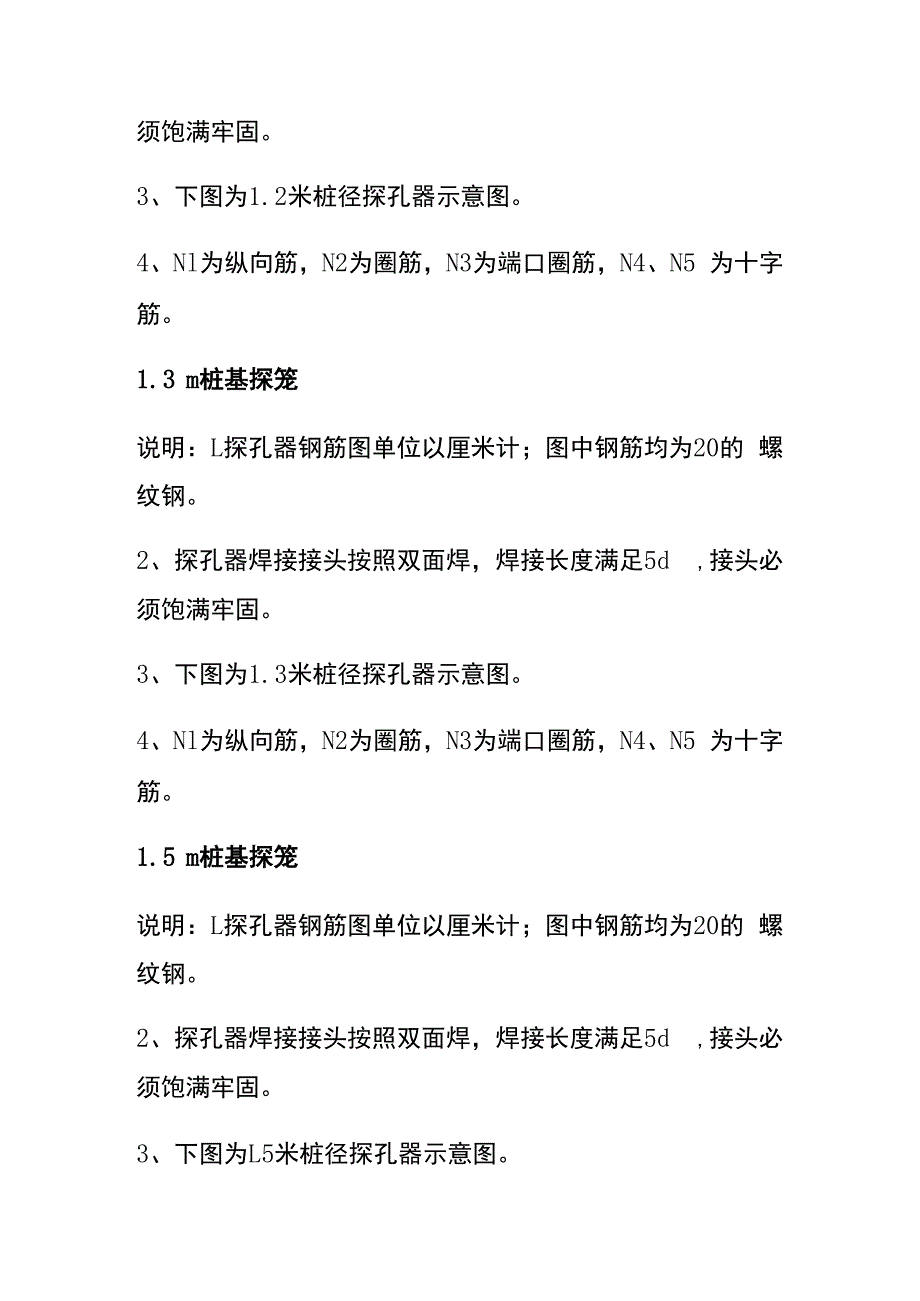

桩基成孔检测钢筋探笼技术交底.docx_第2页
第2页 / 共3页

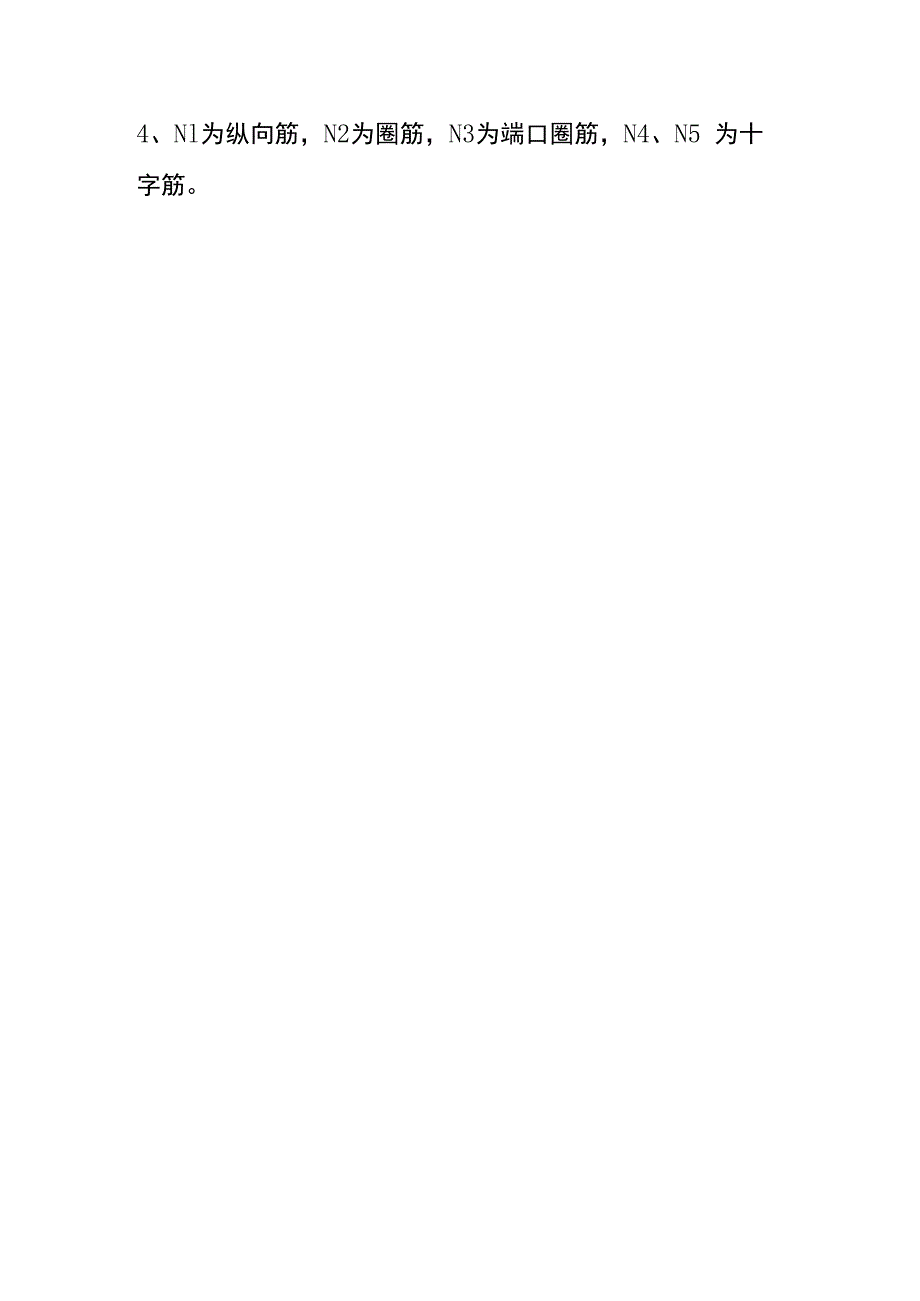

桩基成孔检测钢筋探笼技术交底.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《桩基成孔检测钢筋探笼技术交底.docx》由会员分享,可在线阅读,更多相关《桩基成孔检测钢筋探笼技术交底.docx(3页珍藏版)》请在第壹文秘上搜索。

1、桩基成孔检测钢筋探笼技术交底工程背景:XX项目桩基直径分别l.2m、1.3ms 1.5mo图纸中L2m 桩基钢筋笼直径为96.5cm , 1.3m桩基钢筋笼直径为 106.5cm z 1.5m桩基钢筋笼直径为126.5cmo交底内容:根据公路桥涵施工技术规范JTG T F50-2011中8.6质 量检验及质量标准规定L钻、挖孔在终孔和清孔后,应进行孔位、孔深检验。2、孔径、孔形和倾斜度宜采用专用仪器测定,当缺乏专用 仪器时,可采用外径为钻孔桩钢筋笼直径加IOOmm(不得大于钻头直径),长度 为46倍外径的钢筋检孔器吊人钻孔内检测。1.2 m桩基探笼说明:L探孔器钢筋图单位以厘米计;图中钢筋均为

2、20的 螺纹钢。2、探孔器焊接接头按照双面焊,焊接长度满足5d ,接头必 须饱满牢固。3、下图为1.2米桩径探孔器示意图。4、Nl为纵向筋,N2为圈筋,N3为端口圈筋,N4、N5 为十字筋。1.3 m桩基探笼说明:L探孔器钢筋图单位以厘米计;图中钢筋均为20的 螺纹钢。2、探孔器焊接接头按照双面焊,焊接长度满足5d ,接头必 须饱满牢固。3、下图为1.3米桩径探孔器示意图。4、Nl为纵向筋,N2为圈筋,N3为端口圈筋,N4、N5 为十字筋。1.5 m桩基探笼说明:L探孔器钢筋图单位以厘米计;图中钢筋均为20的 螺纹钢。2、探孔器焊接接头按照双面焊,焊接长度满足5d ,接头必 须饱满牢固。3、下图为L5米桩径探孔器示意图。4、Nl为纵向筋,N2为圈筋,N3为端口圈筋,N4、N5 为十字筋。
