1、模板搭设参数及施工工艺(一)模板安装的一般要求竖向结构钢筋等隐蔽工程验收完毕、施工缝处理完毕后准备模板安装。安装柱模前，要清除杂物，焊接或修整模板的定位预埋件，做好测量放线工作,抹好模板下的找平砂浆。模板组装要严格按照模板配板图尺寸拼装成整体，模板在现场拼装时，要控制好相邻板面之间拼缝，两板接头处要加设卡子，以防漏浆，拼装完成后用钢丝把模板和竖向钢管绑扎牢固,以保持模板的整体性。拼装的精度要求如下：1.两块模板之间拼缝12、相邻模板之间高低差13、模板平整度24、模板平面尺寸偏差3(二)模板定位当底板或顶板混凝土浇筑完毕并具有一定强度(L2MPa),即用手按不松软、无痕迹，方可上人开始进行轴线

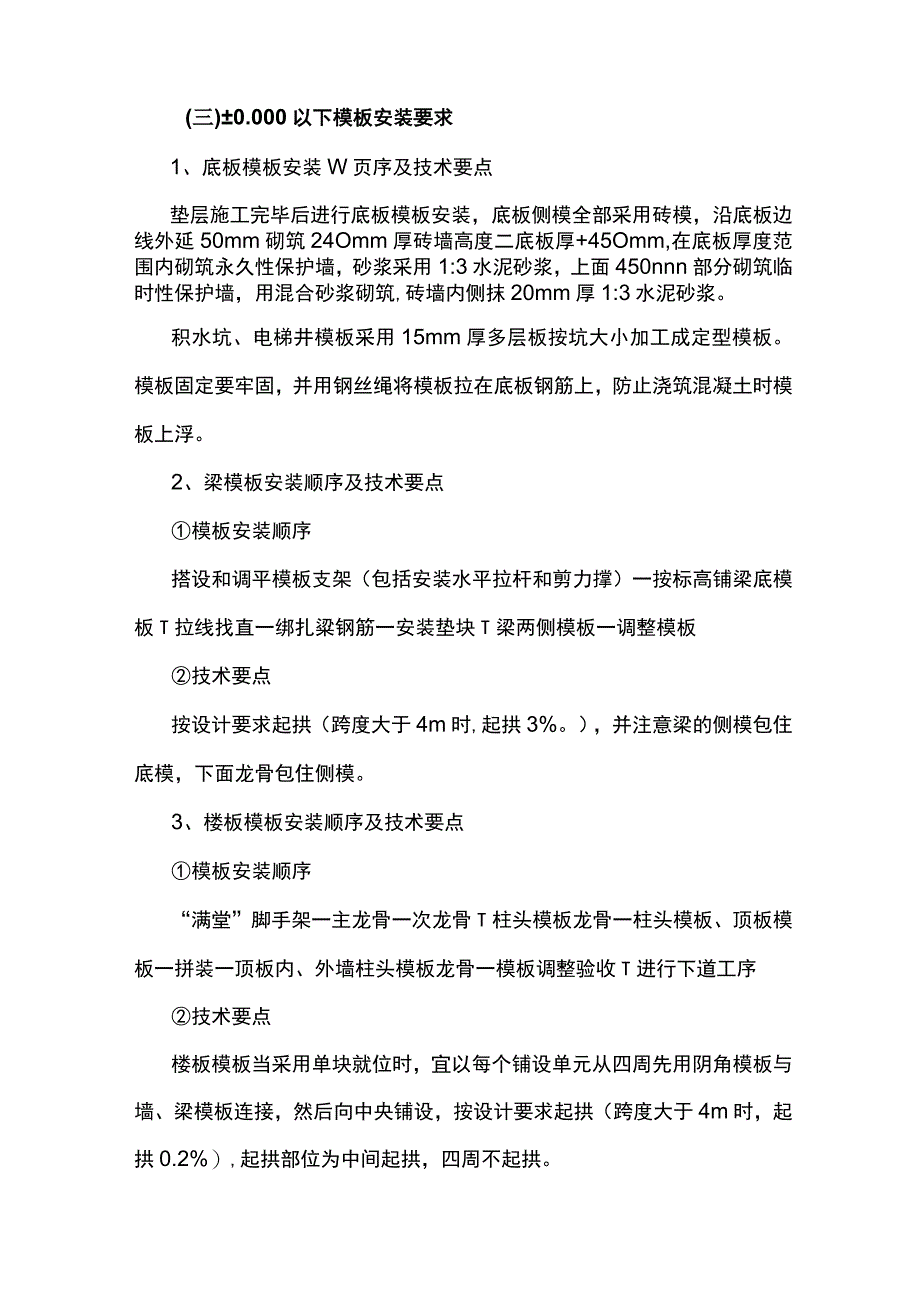

2、投测。首先根据楼面轴线测量孔引测建筑物的主轴线的控制线，并以该控制线为起点，引出每道细部轴线，根据轴线位置放出细部截面位置尺寸线、模板500(mm)控制线，以便于模板的安装和校正。当混凝土浇筑完毕，模板拆除以后，开始引测楼层500mm标高控制线，并根据该500mm线将板底的控制线直接引测到墙、柱上。(三)0.000以下模板安装要求1、底板模板安装W页序及技术要点垫层施工完毕后进行底板模板安装，底板侧模全部采用砖模，沿底板边线外延50mm砌筑24Omm厚砖墙高度二底板厚+45Omm,在底板厚度范围内砌筑永久性保护墙，砂浆采用1:3水泥砂浆，上面450nnn部分砌筑临时性保护墙，用混合砂浆砌筑,砖
3、墙内侧抹20mm厚1:3水泥砂浆。积水坑、电梯井模板采用15mm厚多层板按坑大小加工成定型模板。模板固定要牢固，并用钢丝绳将模板拉在底板钢筋上，防止浇筑混凝土时模板上浮。2、梁模板安装顺序及技术要点模板安装顺序搭设和调平模板支架（包括安装水平拉杆和剪力撑）一按标高铺梁底模板T拉线找直一绑扎粱钢筋一安装垫块T梁两侧模板一调整模板技术要点按设计要求起拱（跨度大于4m时,起拱3%。），并注意梁的侧模包住底模，下面龙骨包住侧模。3、楼板模板安装顺序及技术要点模板安装顺序“满堂”脚手架一主龙骨一次龙骨T柱头模板龙骨一柱头模板、顶板模板一拼装一顶板内、外墙柱头模板龙骨一模板调整验收T进行下道工序技术要点楼

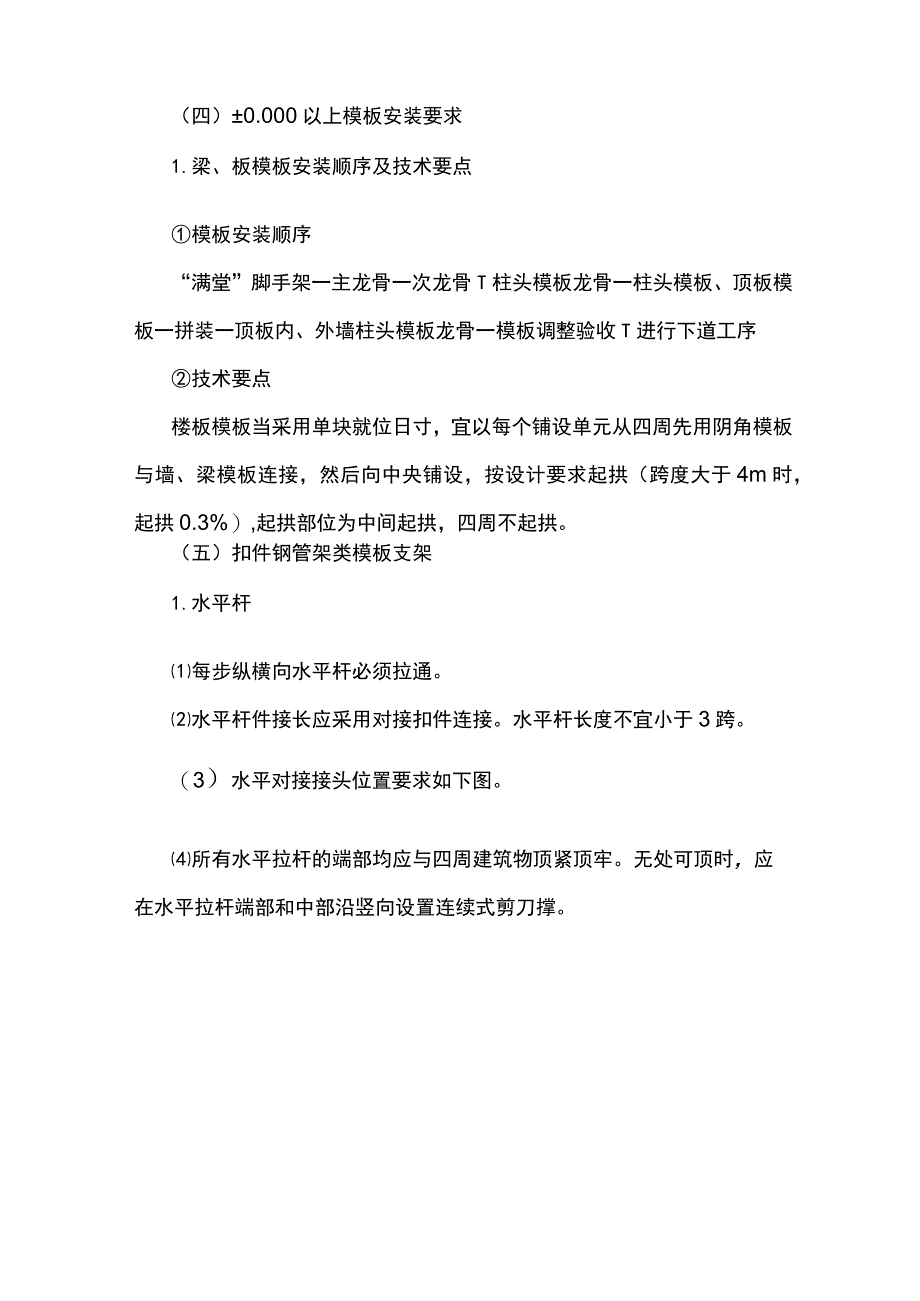

4、板模板当采用单块就位时，宜以每个铺设单元从四周先用阴角模板与墙、梁模板连接，然后向中央铺设，按设计要求起拱（跨度大于4m时，起拱0.2%）,起拱部位为中间起拱，四周不起拱。（四）0.000以上模板安装要求1.梁、板模板安装顺序及技术要点模板安装顺序“满堂”脚手架一主龙骨一次龙骨T柱头模板龙骨一柱头模板、顶板模板一拼装一顶板内、外墙柱头模板龙骨一模板调整验收T进行下道工序技术要点楼板模板当采用单块就位日寸，宜以每个铺设单元从四周先用阴角模板与墙、梁模板连接，然后向中央铺设，按设计要求起拱（跨度大于4m时，起拱0.3%）,起拱部位为中间起拱，四周不起拱。（五）扣件钢管架类模板支架1.水平杆每步纵横
5、向水平杆必须拉通。水平杆件接长应采用对接扣件连接。水平杆长度不宜小于3跨。（3）水平对接接头位置要求如下图。所有水平拉杆的端部均应与四周建筑物顶紧顶牢。无处可顶时，应在水平拉杆端部和中部沿竖向设置连续式剪刀撑。50Q立杆aL3横向水平杆（小横杆）接头不在同步内（立面）纵向水平杆 （大横杆）接头不在同跨内（平面）搭接接头要求如下图，将搭接长度范围内的中心点看成对接点,此时其搭接位置要求同对接（上图X1.2100100U10002、立杆立杆平面布置图（详见附图）搭接要求：本工程所有部位立杆接长全部采用对接扣件连接。立杆的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个
6、相隔接头在高度方向错开的距离不宜小于500mm;接头位置要求如下。V对接扣件gl,%c三三!L立杆伸出顶层水平杆中心线至支撑点的长度a不应超过0.5mo扫地杆设置脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距钢管底端不大于200mm处的立杆上。横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。立杆主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm(如下图支撑架立杆顶部的可调托撑抗压承载力设计值不应小于40kN,支托板厚不
7、应小于5mmo满堂支撑架的可调底座、可调托撑螺杆伸出长度不宜超过300mm,插入立杆内的长度不得小于150mm。当满堂支撑架高宽比不满足本规范规定高宽比大于2或2.5)时，满堂支撑架应在支架的四周和中部与结构柱进行刚性连接，连墙件水平间距应为6m9m,竖向间距应为2m3mo在无结构柱部位应采取预埋钢管等措施与建筑结构进行刚性连接，在有空间部位，满堂支撑架宜超出顶部加载区投影范围向外延伸布置23跨。支撑架高宽比不应大于3。3、剪刀撑水平剪刀撑：模板支架四边与中间每隔4排立杆从顶层开始向下每隔2步设置一道水平剪刀撑。设置时，有剪刀撑斜杆的框格数量应大于框格总数的1/3;竖向剪刀撑：模板支架四边满布竖向剪刀撑，中间每隔4排立杆设置一道纵横向剪刀撑，由底至顶连续设置；（3）竖向剪刀撑斜杆与地面的倾角应为45。60。，水平剪刀撑与支架纵（或横）向夹角应为45。60,剪刀撑斜杆的接长应采用搭接接长。剪刀撑应用旋转扣件固定在与之相交的水平杆或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm。4、周边拉结竖向结构（柱）与水平结构分开浇筑，以便利用其与支撑架体连接，形成可靠整体。用抱柱的方式（如连墙件），如下图，以提高整体稳定性和提高抵抗侧向变形的能力。应在立柱周圈外侧和中间有结构柱的部位,按水平间距6-9m,竖向间距2-3m与建筑结构设置一个固定点。
