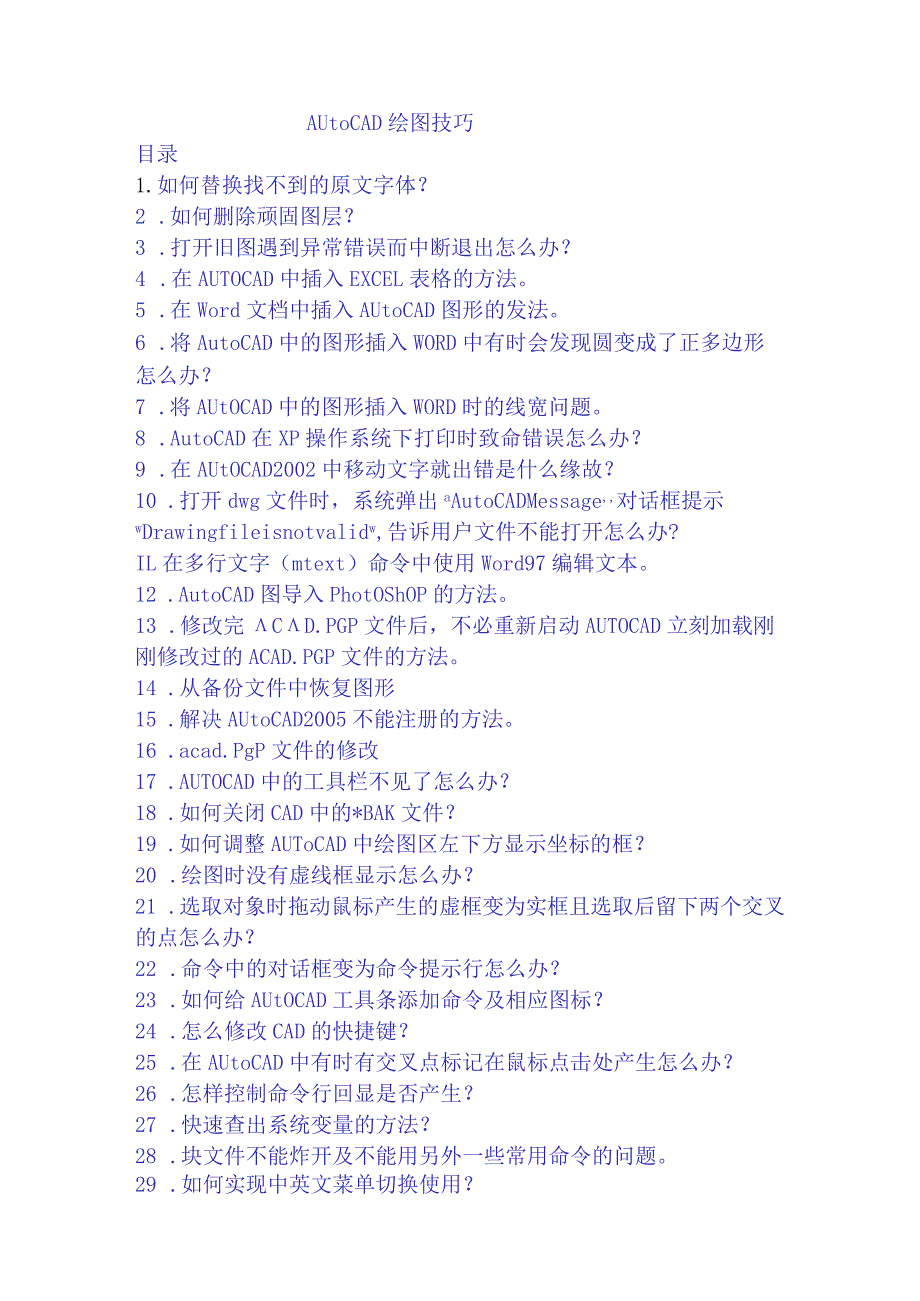

1、AUtoCAD绘图技巧目录1.如何替换找不到的原文字体？2 .如何删除顽固图层？3 .打开旧图遇到异常错误而中断退出怎么办？4 .在AUTOCAD中插入EXCEL表格的方法。5 .在Word文档中插入AUtoCAD图形的发法。6 .将AutoCAD中的图形插入WORD中有时会发现圆变成了正多边形怎么办？7 .将AUtOCAD中的图形插入WORD时的线宽问题。8 .AutoCAD在XP操作系统下打印时致命错误怎么办？9 .在AUtOCAD2002中移动文字就出错是什么缘故？10 .打开dwg文件时，系统弹出aAutoCADMessage,对话框提示wDrawingfileisnotvalidw,
2、告诉用户文件不能打开怎么办?IL在多行文字（mtext）命令中使用Word97编辑文本。12 .AutoCAD图导入PhotOShOP的方法。13 .修改完CD.PGP文件后，不必重新启动AUTOCAD立刻加载刚刚修改过的ACAD.PGP文件的方法。14 .从备份文件中恢复图形15 .解决AUtoCAD2005不能注册的方法。16 .acad.PgP文件的修改17 .AUTOCAD中的工具栏不见了怎么办？18 .如何关闭CAD中的*BAK文件？19 .如何调整AUToCAD中绘图区左下方显示坐标的框？20 .绘图时没有虚线框显示怎么办？21 .选取对象时拖动鼠标产生的虚框变为实框且选取后留下两

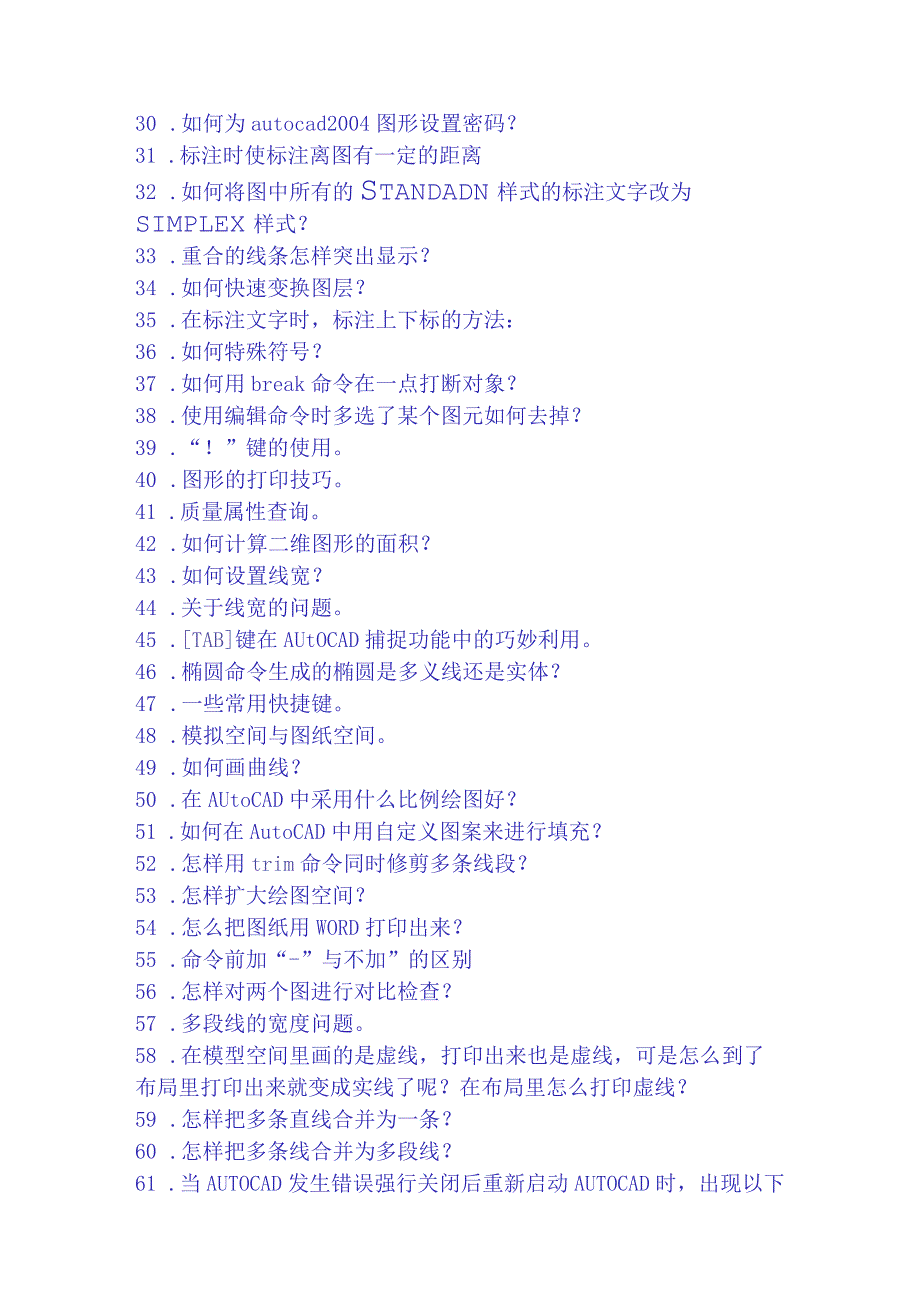

3、个交叉的点怎么办？22 .命令中的对话框变为命令提示行怎么办？23 .如何给AUtOCAD工具条添加命令及相应图标？24 .怎么修改CAD的快捷键？25 .在AUtoCAD中有时有交叉点标记在鼠标点击处产生怎么办？26 .怎样控制命令行回显是否产生？27 .快速查出系统变量的方法？28 .块文件不能炸开及不能用另外一些常用命令的问题。29 .如何实现中英文菜单切换使用？30 .如何为autocad2004图形设置密码？31 .标注时使标注离图有一定的距离32 .如何将图中所有的Standadn样式的标注文字改为simplex样式？33 .重合的线条怎样突出显示？34 .如何快速变换图层？35
4、.在标注文字时，标注上下标的方法：36 .如何特殊符号？37 .如何用break命令在一点打断对象？38 .使用编辑命令时多选了某个图元如何去掉？39 .“！”键的使用。40 .图形的打印技巧。41 .质量属性查询。42 .如何计算二维图形的面积？43 .如何设置线宽？44 .关于线宽的问题。45 .TAB键在AUtOCAD捕捉功能中的巧妙利用。46 .椭圆命令生成的椭圆是多义线还是实体？47 .一些常用快捷键。48 .模拟空间与图纸空间。49 .如何画曲线？50 .在AUtoCAD中采用什么比例绘图好？51 .如何在AutoCAD中用自定义图案来进行填充？52 .怎样用trim命令同时修剪多

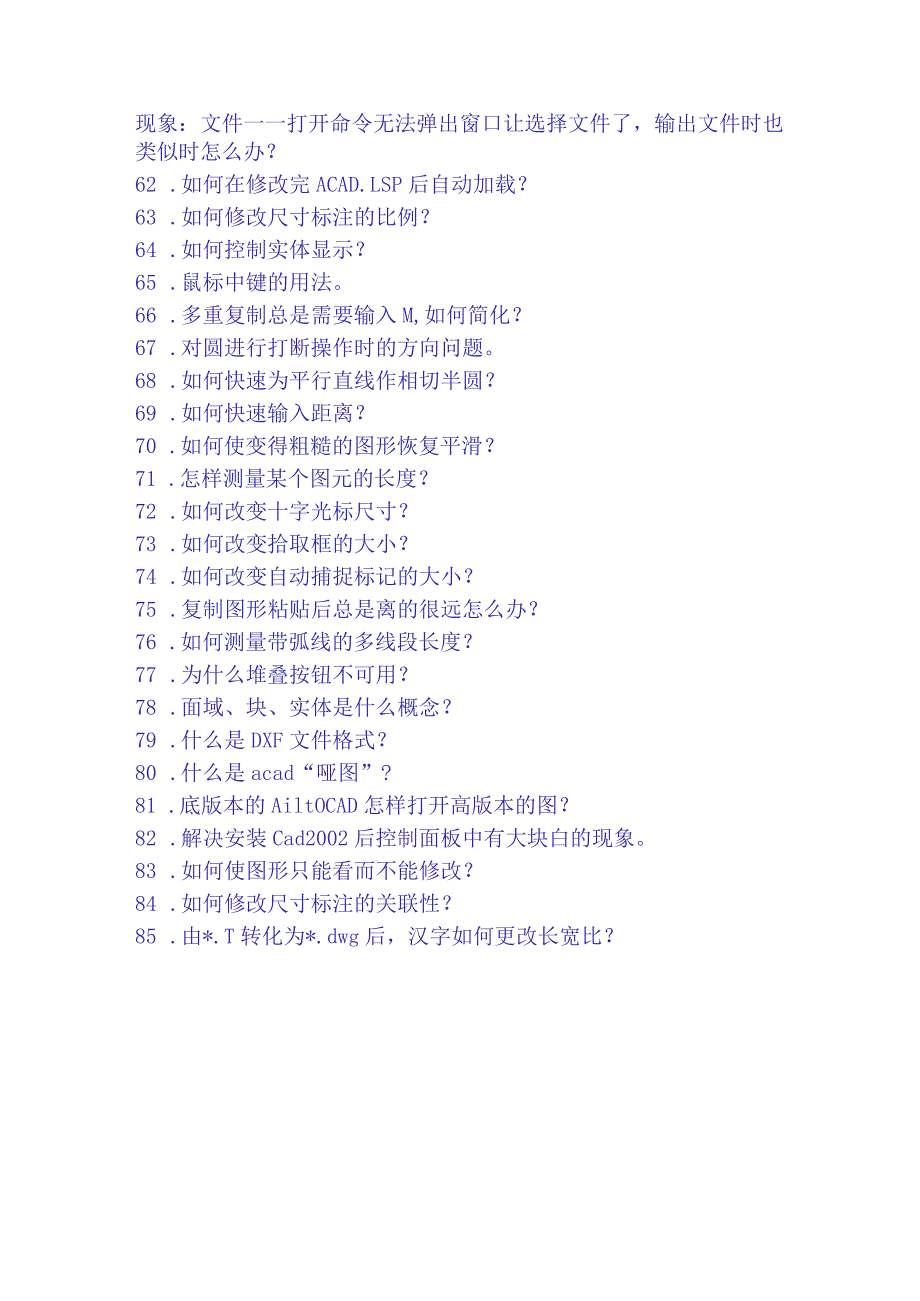

5、条线段？53 .怎样扩大绘图空间？54 .怎么把图纸用WORD打印出来？55 .命令前加“-”与不加”的区别56 .怎样对两个图进行对比检查？57 .多段线的宽度问题。58 .在模型空间里画的是虚线，打印出来也是虚线，可是怎么到了布局里打印出来就变成实线了呢？在布局里怎么打印虚线？59 .怎样把多条直线合并为一条？60 .怎样把多条线合并为多段线？61 .当AUTOCAD发生错误强行关闭后重新启动AUTOCAD时，出现以下现象：文件一一打开命令无法弹出窗口让选择文件了，输出文件时也类似时怎么办？62 .如何在修改完ACAD.LSP后自动加载？63 .如何修改尺寸标注的比例？64 .如何控制实体
6、显示？65 .鼠标中键的用法。66 .多重复制总是需要输入M,如何简化？67 .对圆进行打断操作时的方向问题。68 .如何快速为平行直线作相切半圆？69 .如何快速输入距离？70 .如何使变得粗糙的图形恢复平滑？71 .怎样测量某个图元的长度？72 .如何改变十字光标尺寸？73 .如何改变拾取框的大小？74 .如何改变自动捕捉标记的大小？75 .复制图形粘贴后总是离的很远怎么办？76 .如何测量带弧线的多线段长度？77 .为什么堆叠按钮不可用？78 .面域、块、实体是什么概念？79 .什么是DXF文件格式？80 .什么是acad“哑图”?81 .底版本的AiltOCAD怎样打开高版本的图？82
7、 .解决安装Cad2002后控制面板中有大块白的现象。83 .如何使图形只能看而不能修改？84 .如何修改尺寸标注的关联性？85 .由*.T转化为*.dwg后，汉字如何更改长宽比？1 .如何替换找不到的原文字体？复制要替换的字库为将被替换的字库名，如：打开一幅图，提示未找到字体jd,你想用hztxtshx替换它，那么你可以去找AUtoCAD字体文件夹(font)把里面的hztxtshx复制一份,重新命名为jd.shx,然后在把XX.Shx放到font里面，在重新打开此图就可以了。以后如果你打开的图包含jd这样你机子里没有的字体，就再也不会不停的要你找字体替换了。2 .如何删除顽固图层？方法L将
8、无用的图层关闭，全选，COPY粘贴至一新文件中，那些无用的图层就不会贴过来。如果曾经在这个不要的图层中定义过块,又在另一图层中插入了这个块,那么这个不要的图层是不能用这种方法删除的。方法2：选择需要留下的图形，然后选择文件菜单-输出-块文件，这样的块文件就是选中部分的图形了，如果这些图形中没有指定的层，这些层也不会被保存在新的图块图形中。方法3：打开一个CAD文件，把要删的层先关闭，在图面上只留下你需要的可见图形，点文件-另存为，确定文件名，在文件类型栏选*.DXF格式，在弹出的对话窗口中点工具-选项-DXF选项，再在选择对象处打钩，点确定，接着点保存，就可选择保存对象了，把可见或要用的图形选
9、上就可以确定保存了，完成后退出这个刚保存的文件，再打开来看看，你会发现你不想要的图层不见了。方法4：用命令Iaytrans,可将需删除的图层影射为0层即可，这个方法可以删除具有实体对象或被其它块嵌套定义的图层。3 .打开旧图遇到异常错误而中断退出怎么办？新建一个图形文件，而把旧图以图块形式插入即可。4 .在AUToCAD中插入EXCEL表格的方法。复制EXCEL中的内容，然后在CAD中点编辑(EDlT)一选择性粘贴(PASTESPECIAL)一AUtOCAD图元一确定一选择插入点一插入后炸开即可。5 .在Word文档中插入AUtOCAD图形的发法。可以先将AUtoCAD图形拷贝到剪贴板，再在W
10、ord文档中粘贴。须注意的是，由于AUtoCAD默认背景颜色为黑色，而WOrd背景颜色为白色，首先应将AUtoCAD图形背景颜色改成白色(工具-选项-显示-颜色)。另外，AUtoCAD图形插入WOrd文档后，往往空边过大，效果不理想，可以利用WOrd图片工具栏上的裁剪功能进行修整，空边过大问题即可解决。6 .将AUtc)CAD中的图形插入WORD中有时会发现圆变成了正多边形怎么办？用VIEWRES命令，将它设得大一些，可改变图形质量。7 .将AUtOCAD中的图形插入WORD时的线宽问题。当需要细线时，请使用小于等于025的线宽；当需要粗线时，设置大于0.25的线宽（大于0.25的线在Word
11、里面打印时，打印出来的宽度大于0.5mm）o注意：必须在CAD里面激活线宽显示，如果从Word里面双击编辑过图片，请重新检查激活线宽。当需要的线宽在0.250.5之间时，请使用多段线设置宽度。8 .AutoCAD在XP操作系统下打印时致命错误怎么办？这跟AUtOCAD2002及以上版本使用打印戳记有关。在2000版时，增补的打印戳记功能就有很多的BUG,这个功能在2002版本后就直接做为AUtOCAD功能。该功能在98操作系统中是完全没有问题的，但在有些XP系统中就会出错。所以在XP系统中最好不要去开启该功能。如果你已经不幸开启了该功能而使AUtoCAD在打印时出现致命错误，解决的方法只能是这
12、样：在AUtOCAD的根目录下找到ACPltStamp.arx文件，把它改为其它名称或删除掉，这样再进行打印就不会再出错了，但也少了打印戳记的功能，该方法对于2002版及2004版均有效。9 .在AUtc）CAD2002中移动文字就出错是什么缘故？移动文字时注意不要跨越尺寸线等文本，否则Cad就会出现致命错误，取消正交绕过这些对象。10 .打开dwg文件时，系统弹出aAutoCADMessage,对话框提示wDrawingfileisnotvalidw,告诉用户文件不能打开怎么办？这种情况下可以先退出打开操作，然后打开“File”菜单，选DrawingUti1ities/Recover,命令，
13、或者在命令行直接用键盘输入recover,接着在SelectFilew对话框中输入要恢复的文件，确认后系统开始执行恢复文件操作。IL在多行文字（mtext）命令中使用Word97编辑文本。MteXt多行文字编辑器是AUtOCADR14中的新增功能，它提供了WindoWS文字处理软件所具备的界面和工作方式，它甚至可以利用WOrCl97的强大功能编辑文本，这一功能可以用如下方法实现：打开“Tools菜单选Preferences”命令，Preferences”对话框弹出后，打开FilesTextEditor,Dictionary,andFontFiIeName/TeXtEditOrAPPliCati
14、on/Internal”,双击uInternal,出现wSelectafilew对话框，接着找到“Winword.exe”应用程序文件，击“打开”钮，最后单击“0K”返回。完成以上设置后，用户如再使用mtext命令时系统将自动调用我们熟悉的Word97应用程序，为AUtoCAD中的文本锦上添花。12 .AUtoCAD图导入PhotOShOP的方法。这已经是一个很古老的问题了，解决的方法就是“虚拟打印”！下面一步步的来(为方便大家，采取中英文对照，括号里面是英文版)：1、打开“文件(file)”菜单下的“打印机管理器(plottermanager)”。2运行“打印机添加向导(Add-A-Plot
15、terWizard)o3、点击“下一步(next)”，在右边的选项中选择“我的电脑(MyComPUter)”，继续“下一步”，进入“打印机型号(PlotterModel),选择页面。4、在左边的“厂商(Manufacturers)”中选择“光栅文件格式(RasterFileFormats),这是我们可以看到在右边的“型号(Model)中列出了很多种我们熟悉的图形格式，我习惯于使用JPG格式,选择“独立的JPEG编组(IndependentJPEGGroupJFIF)”，点击“下一步(next)”，直到完成。这样我们以后就可以将CAD图形输出位JPG格式了。接下来我们来看看该如何使用它。5、用CAD做好一幅图后，我们打开“文件(file)”菜单下的“打印(plotter.)o在打印对话框中，在打印机类型中选择我们刚刚装好的aIndependentJPEGGroupJFIF”，在下面的“打印到文件(plottofile)”里添上生成的文件名称和路径，这个文件就是一个可以再PhotOShOP中编辑的图形了。在页面设置中选择一个我们需要的尺寸，其他的就和使用真正的打印机方法是一样的。点击打印后，等几秒钟，图形就生成了。注：系统默
