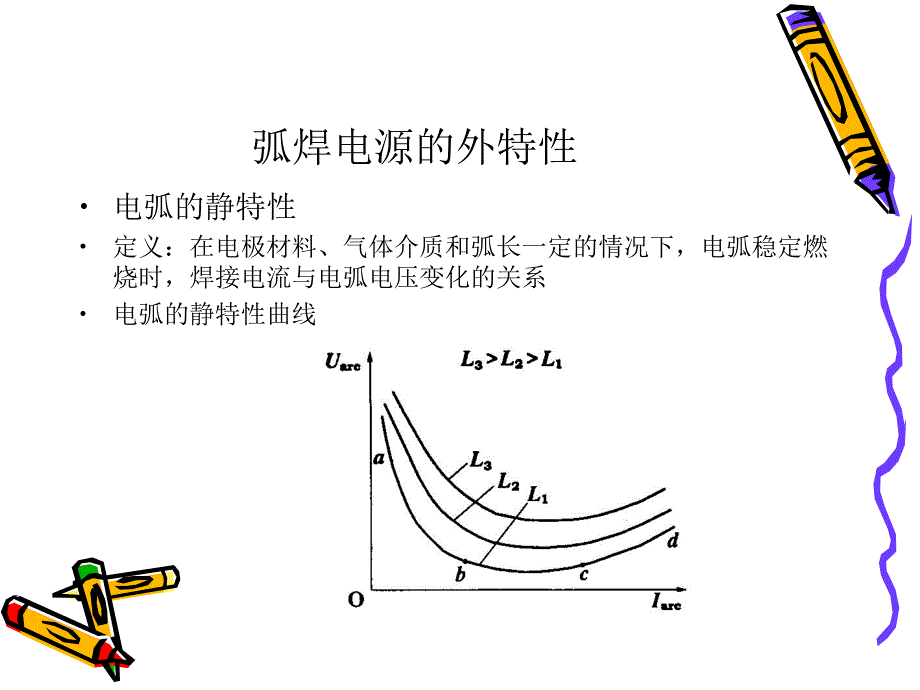

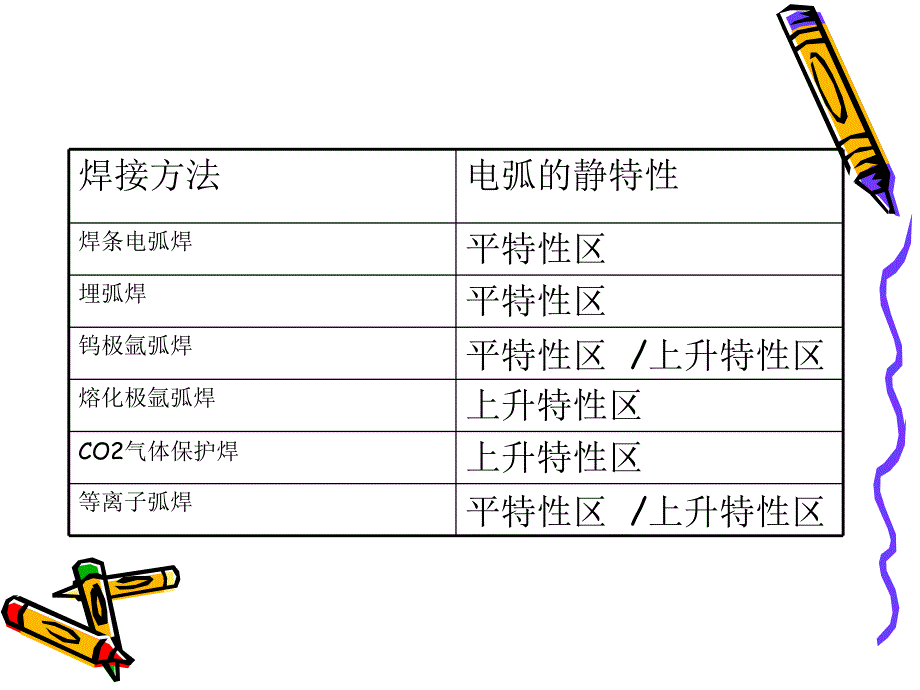

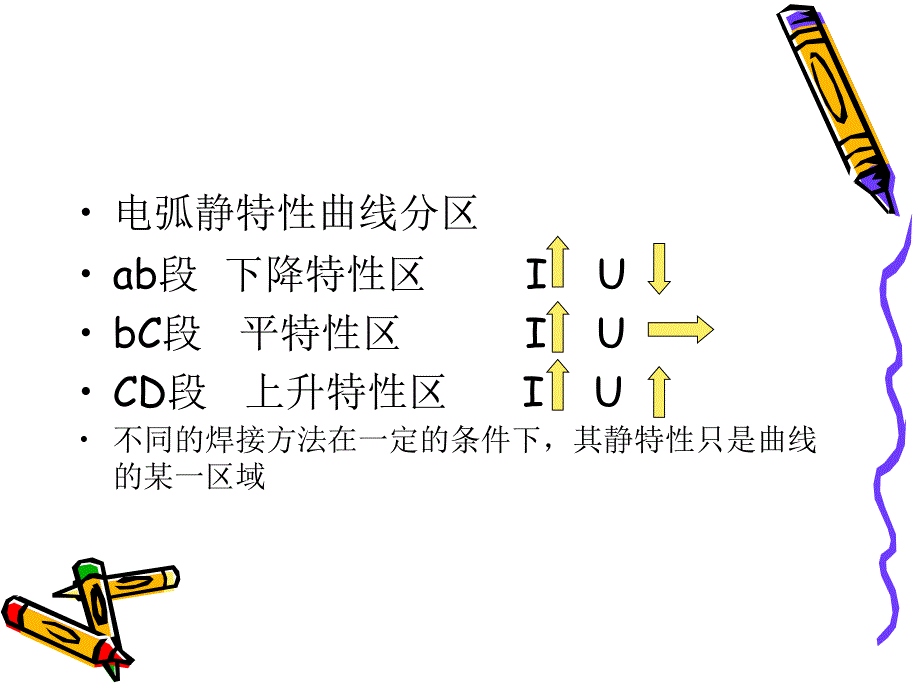

弧焊电源的外特性 电弧的静特性定义:在电极材料、气体介质和弧长一定的情况下,电弧稳定燃烧时,焊接电流与电弧电压变化的关系电弧的静特性曲线 电弧静特性曲线分区 ab段 下降特性区 I U bC段 平特性区 I U CD段 上升特性区 I U 不同的焊接方法在一定的条件下,其静特性只是曲线的某一区域 焊接方法电弧的静特性焊条电弧焊平特性区埋弧焊平特性区钨极氩弧焊平特性区 /上升特性区熔化极氩弧焊上升特性区CO2气体保护焊上升特性区等离子弧焊平特性区 /上升特性区 弧焊电源的外特性要求 常见弧焊电源外特性图 为了保证焊接电弧稳定燃烧和焊接参数稳定,电源外特性曲线和电弧静特性曲线必须相交。因为在交点,电源供给的电压和电流与电弧稳定燃烧所需要的电压和电流相等,电弧才能燃烧。不同焊接方法对弧焊电源的外特性有不同的要求 不同下降度的弧焊电源外特性曲线对焊接电流的影响1.陡降外特性曲线2.缓降外特性曲线 焊接方法电弧静特性焊接电源外特性焊条电弧焊平特性区陡降外特性埋弧焊平特性区缓降(等速送丝)/陡降外特性(变速送丝)钨极氩弧焊平特性区 /上升特性区陡降外特性熔化极氩弧焊上升特性区平/下降外特性CO2气体保护焊上升特性区平外特性等离子弧焊平特性区 /上升特性区陡降外特性
