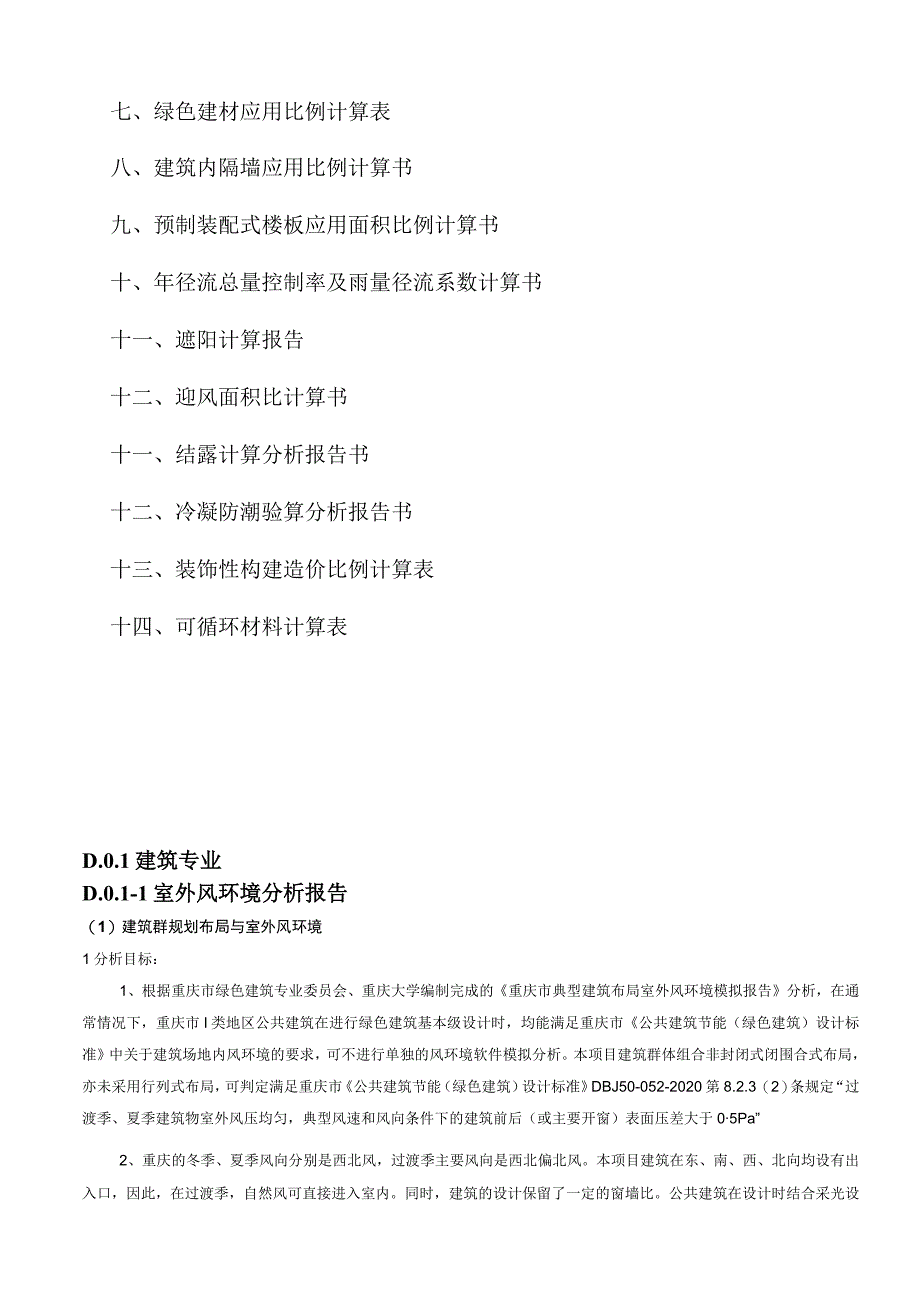

1、停车楼一期（D09T）节能（绿色建筑）分析报告与计算书目录一、建筑风环境设计二、建筑声环境设计三、门窗开启面积比例、地板轴线面积比例计算书四、内表面温度计算书五、迎风面积比计算书六、结构计算表七、绿色建材应用比例计算表八、建筑内隔墙应用比例计算书九、预制装配式楼板应用面积比例计算书十、年径流总量控制率及雨量径流系数计算书十一、遮阳计算报告十二、迎风面积比计算书十一、结露计算分析报告书十二、冷凝防潮验算分析报告书十三、装饰性构建造价比例计算表十四、可循环材料计算表D.0.1建筑专业D.0.1-1室外风环境分析报告（1）建筑群规划布局与室外风环境1分析目标：1、根据重庆市绿色建筑专业委员会、重庆大
2、学编制完成的重庆市典型建筑布局室外风环境模拟报告分析，在通常情况下，重庆市I类地区公共建筑在进行绿色建筑基本级设计时，均能满足重庆市公共建筑节能（绿色建筑）设计标准中关于建筑场地内风环境的要求，可不进行单独的风环境软件模拟分析。本项目建筑群体组合非封闭式闭围合式布局，亦未采用行列式布局，可判定满足重庆市公共建筑节能（绿色建筑）设计标准DBJ50-052-2020第8.2.3（2）条规定“过渡季、夏季建筑物室外风压均匀，典型风速和风向条件下的建筑前后（或主要开窗）表面压差大于05Pa”2、重庆的冬季、夏季风向分别是西北风，过渡季主要风向是西北偏北风。本项目建筑在东、南、西、北向均设有出入口，因此
3、，在过渡季，自然风可直接进入室内。同时，建筑的设计保留了一定的窗墙比。公共建筑在设计时结合采光设计要求，每套房间的通风开口面积不小于地板轴线面积的4%,可实现良好的自然通风。建筑在整体布局、开窗设计、室内布局上有效的利用并强化了过渡季节的自然通风。因此，该建筑可利用自然通风满足热舒适度要求，满足相关规范对于建筑内部主要功能房间自然通风的要求。3、公共建筑部分主要功能房间（含玻璃门）有效通风换气面积不低于房间地板轴线面积的4%,在过渡季工况下，90%的主要功能房间的平均自然通风换气次数不小于2次/h。（2）室内自然通风条件本项目总平面布局时建筑较为分散，对风向改变较小，建筑主立面与过渡季节和夏季
4、主导风向成30。60。角，充分考虑利用风压差，能保证建筑50%以上可开启外窗室内外表面的风压差大于0.5Pao住宅建筑外窗可开启面积（含阳台门面积）与外窗所在房间地板轴线面积的比例均不低于8%,每套住宅的通风开口面积与地板轴线面积的比例不低于5%,满足夏季夜间采用自然通风降温时，换气次数不小于10次h公共建筑外窗可开启面积（含阳台门面积）与外窗所在外墙面积的比例不低于10%,且不低于地板轴线面积的4%,在过渡季节典型工况下，满足90%的主要功能房间的平均自然通风换气次数不低于2次/h。二、建筑声环境设计(1)室外声环境拟建项目位于重庆市两江新区，规划为商业用地，该场地现为空地。周边环境主要为：
5、已建成住宅区。根据项目环评报告，项目依据重庆市环境保护局关于修正城市区域环境噪声标准适用区域划分规定调整方案有关内容的通知(渝环发200778号)，拟建项目北侧、西侧、南S崛谶为城市阳谑，因此北侧、西侧、南侧应执行声环境质量标准(GB3096-2008)4a类标准；东侧为已建成酒店，因此东、南侧区域执行声环境质量标准(GB3096-2008)1类标准。(2)室内声环境项目各室内房间噪声级满足相关规范要求，且该项目围护结构设计合理。外墙、隔墙、楼板等隔声性能设计按现行国家标准民用建筑隔声设计规范GB50118中的低限要求和高要求标准的平均数值，设计标准见下表。商业建筑：室内允许噪声级表9.1.1
6、室内允许噪声级房间名称允许噪声级(A声级，dB)高要求标准低限标准商场、商店、购物中心、会展中心5055餐厅4555员工休息室4045走廊5060本项目主要功能房间的室内噪声级低于现行国家标准民用建筑隔声设计规范GB50118中的低限要求和高要求标准的平均数值。噪声敏感房间与产生噪声房间之间隔墙、楼板的空气声隔声标准圉护结构部位计权隔声量+交通噪声频谱修正黄RW+CMdB）高要求标准低限标准健身中心、娱乐场所等与噪声敏感房间之间的隔墙、楼板6055.购物中心、餐厅、会展中心等与噪声敏感房间之间的隔墙、楼板5045噪声敏感房间与产生噪声房间之间的空气声隔声性能标准房间名称计权标准化声压级差+交通
7、噪声频谱修正用Dn.w+Cu（dB）高要求标准低限标准健身中心、娱乐场所等与噪声敏感房间之间6055购物中心、餐厅、会展中心等与噪声敏感房间之间5045噪声敏感房间的上一层为产生噪声房间时，噪声敏感房间顶部楼板的撞击声隔声标准楼板部位撞击声隔声单值评伊见（dB）高要求标准低限标准计权规范化撞击声压级实物室测黄）计权标准化想电声压级LnT.w（现场泊世）计权规范化掩击声压级（实验船IlD计权标准化撞击声压级L.w（现场测量）、健身中心、娱乐场所等与噪声敏感房间之间的楼板45455050三、门窗开启面积比例、地板轴线面积比例计算书详附件一四、内表面温度计算书详节能计算书。五、迎风面积比计算书详迎风
8、面积比计算书。六、结构专业1、高强钢筋用量比例计算表高强钢筋用比例计算表构件类型钢筋总重(kg)不低于400MPa级钢筋(kg)HRB500级钢筋(kg)梁141700.3141700.3无柱30010.3630010.36无板55820.5355820.53无墙6,992.696,992.69无合计234523.88234523.88无高强钢筋占受力钢筋总用量的比例100.00%备注本工程全部采用不低于不低于400MPa级钢筋。2、高强钢材用量比例计算表本项目无钢结构。3、高强混凝土用比例计算表本项目未采用高强度混凝土。4、高耐久性的高性能混凝土用量比例计算表高耐久性的高性能混凝土用比例计算
9、表构件类型混凝土总量(m3)高耐久性的高性能混凝土用量(m3)梁813.5813.5柱255.38255.38板903.04903.04墙109.54109.54介计2130.912130.91高耐久性的高性能混凝土占混凝土总用量的比例100.00%备注本工程全部采用耐久性的高性能混凝土七、绿色建材应用比例计算表详绿色建材比例计算表八、建筑内隔墙应用比例计算书详内隔墙应用比例计算书九、预制装配式楼板应用面积比例计算书详1#、2#水平预制构件统计表。十、给排水专业1、年径流总量控制率及雨量径流系数计算书1、项目概况项目情况如下：（1）项目名称：DO9-1地块停车库项目（2）工程性质：低影响开发设
10、计工程（3）设计内容：根据海绵城市建设标准，对本地块项目进行低影响开发，规模5728.71平方米。（4）建设目标：对本地块项目进行低影响开发，使其达到两江新区海绵城市近建区修建性详细规划相关控制指标。2、设计依据2.1设计依据国家及地方法律法规及有关方针政策性依据文件；海绵城市建设技术指南-低影响开发雨水系统构建（试行）（2014.10）重庆市海绵城市规划与设计导则（试行版20161229）；公共建筑节能（绿色建筑）设计标准DBJ50-052-2016；重庆市建设工程设计文件编制技术规定一节能与绿色建筑专篇（公共建筑部分）等相关技术文件。重庆市海绵城市规划与设计导则重庆市主城区海绵城市专项规划
11、2.2采用的主要规范及标准室外排水设计规范（GB50014-2006）（2016年版）城镇给水排水技术规范（GB50788-2012）城市排水工程规划规范（GB50318-2000）雨水控制与利用工程设计规范（DB11/685-2013）给水排水管道结构设计规范-GB50332-2002其他相关技术资料（工程测量、综合管网等）3、系统设计3.1 设计原则2. 1）以项目建设特征作为设计基本条件，进行因地制宜的低影响开发设计，选用合适的LID设施，使其与景观、建筑有机的结合。3. 1.n）工程系统的布局与场地、道路的排水管网系统有机协调；3）本项目主要控制年径流污染控制、年径流总量控制等目标。4
12、. 2设计目标保证项目所在地块年径流总量控制率75%o保证项目所在地块年径流污染物削减率250%5. 3LID设施的选择3.3 .1本工程根据地形条件设1个汇水分区，采用雨水花园、下沉式绿地、屋顶绿化、透水铺装等设施满足年径流总量控制率的要求。1）雨水花园本工程雨水花园应分散设置，其蓄水深度根据植物耐淹性能、土壤渗透能力及径流控制目标综合确定，同时应充分体现其景观价值。其选用植物应尽量采用土生耐干旱、耐水淹植物，蓄水深度控制在150300三,详见2.L3计算表。本工程所有雨水花园均需设置渗排水管，将下渗雨水及时排走。雨水花园的种植土壤尽量选用原始土壤，以节省造价。如果原始土壤不能满足渗透能力大
13、于2.5cmh,有机物含量应大于5%pH6-8,阳离子交换能力大于5meqIoOg等条件，应考虑换土。对于需要换土的，土壤一般采用85%的洗过的粗砂，10%左右的细沙，有机物的含量5%,土壤的d50不宜小于0.45mm,璘的浓度宜为10-30ppm,渗透能力不小于2.5cmho2）透水铺装目前有各种产品可替代传统沥青、水泥铺设路面，比如水泥孔砖或网格砖、塑料网格砖、透水沥青、透水水泥等。不同类型的透水砖和不同的铺设方法可产生不同的雨水滞留率和污染物去除率，包括对总石油类等污染物的生物降解。透水路面适合在交通流量较低如停车场、便道等区域使用。3）屋顶绿化本项目在食堂屋顶采用了绿化屋顶，在屋面防水
14、层上覆土并种植植物（基层土壤厚度300mm）。屋顶绿化作为海绵设施的重要部分，不仅增加了绿化面积、改善生态效应，通过种植草本科植被，还可以达到吸收雨水减少屋面径流、减少噪音灰尘、调节室内温度、美化景观等功能。3.3.2低影响开发雨水系统的植物选择与配置低影响开发雨水系统的植物选择千蕨菜、鳄尾、金叶菖蒲、黄菖蒲等。3.3.1 低影响开发设计3.3.2 1.ID设施方案1）场地竖向高程、雨水管网、汇水分区：充分运用建筑场地高差、场地的放坡等特点，减少地形高差的影响。尊重原有地形，避免土石方大开挖。场地雨水随地形坡度布置雨水主管网，最后接至市政雨水管网，地块根据雨水管网布置情况，将地块分为1个汇水分区进行计算。2）LID设施适用性分析本项目内场地均匀分布有绿地，绿地为实地绿地。根据景观效果，部分硬质铺装设计为透水铺装，在用地边缘绿地设置下沉式绿地，道路边设置植草沟转输雨水，采用上述措施后可控制雨水径流及污染，减少对厂区环境的影响。3.4.2汇水分区及下垫面径流系数1）根据雨水径流方向和排出口方向，该地块作为1个汇水分区计算。2）计算场地下垫面及综合雨量径流系数指标如下：表5.13-1下垫面及综合雨量径流系数计算表LlD设施一览表项目总面积（m2）5728.71铺装总面积16
