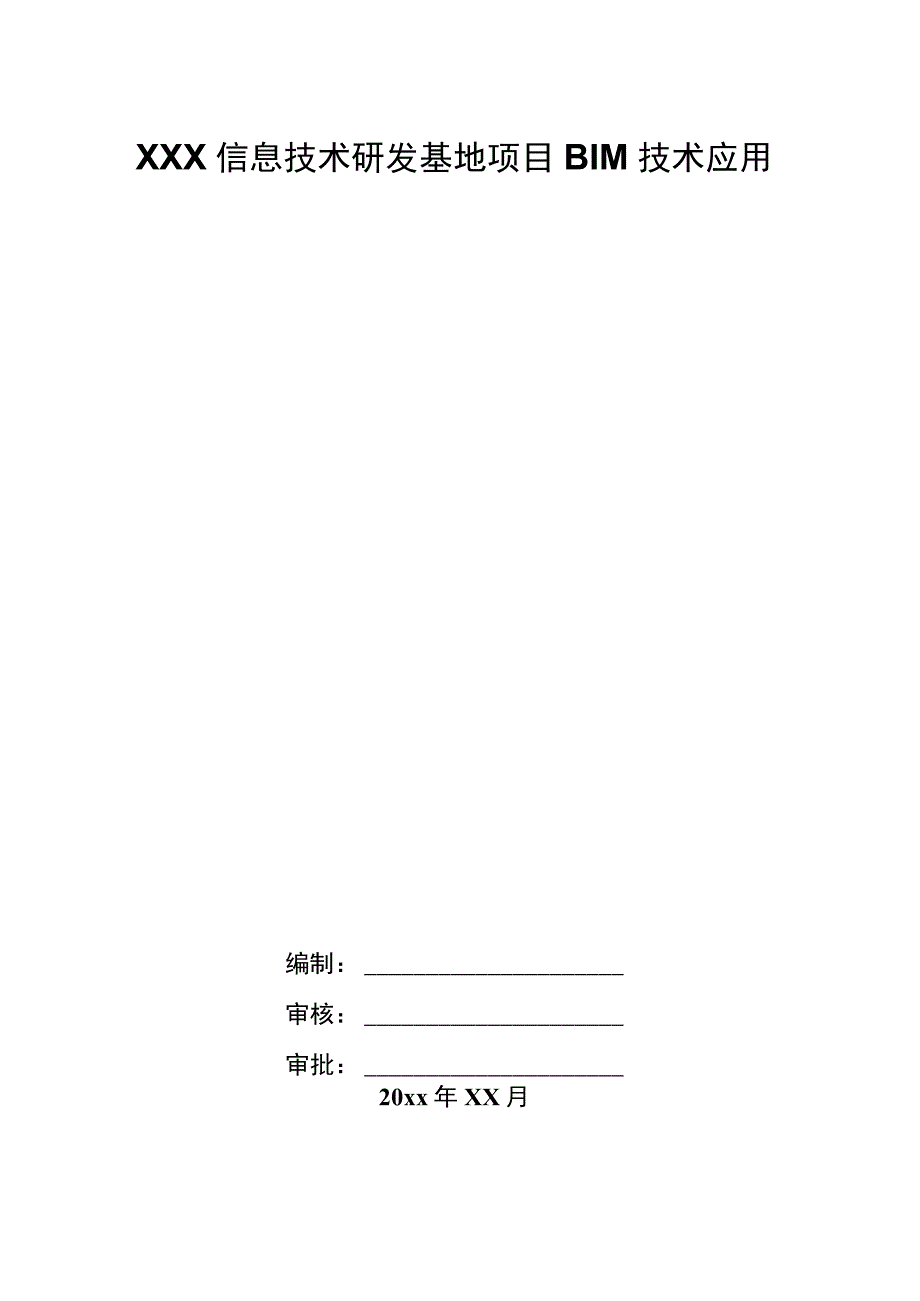

XXX信息技术研发基地项目BIM技术应用.docx_第1页
第1页 / 共29页

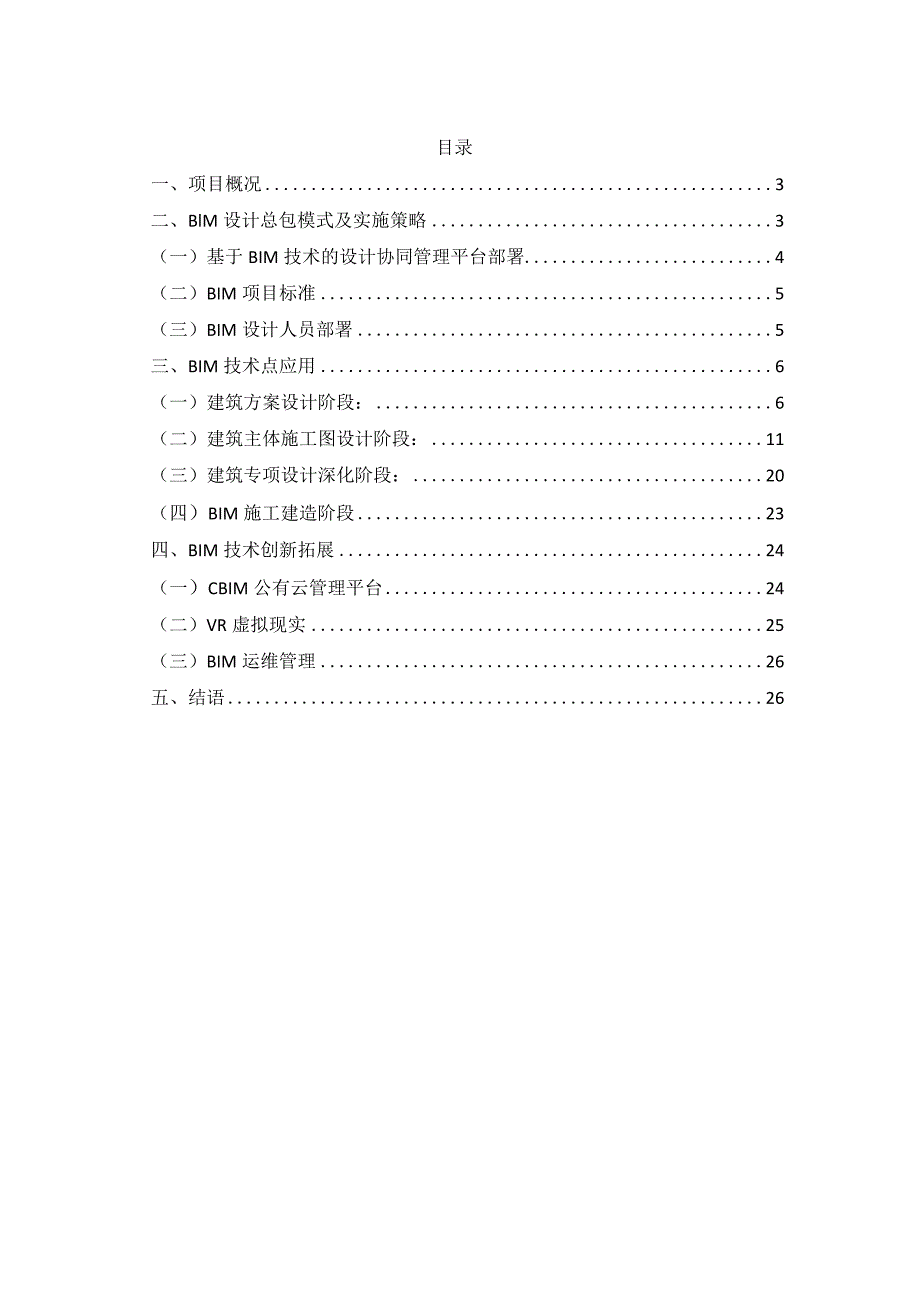

XXX信息技术研发基地项目BIM技术应用.docx_第2页
第2页 / 共29页

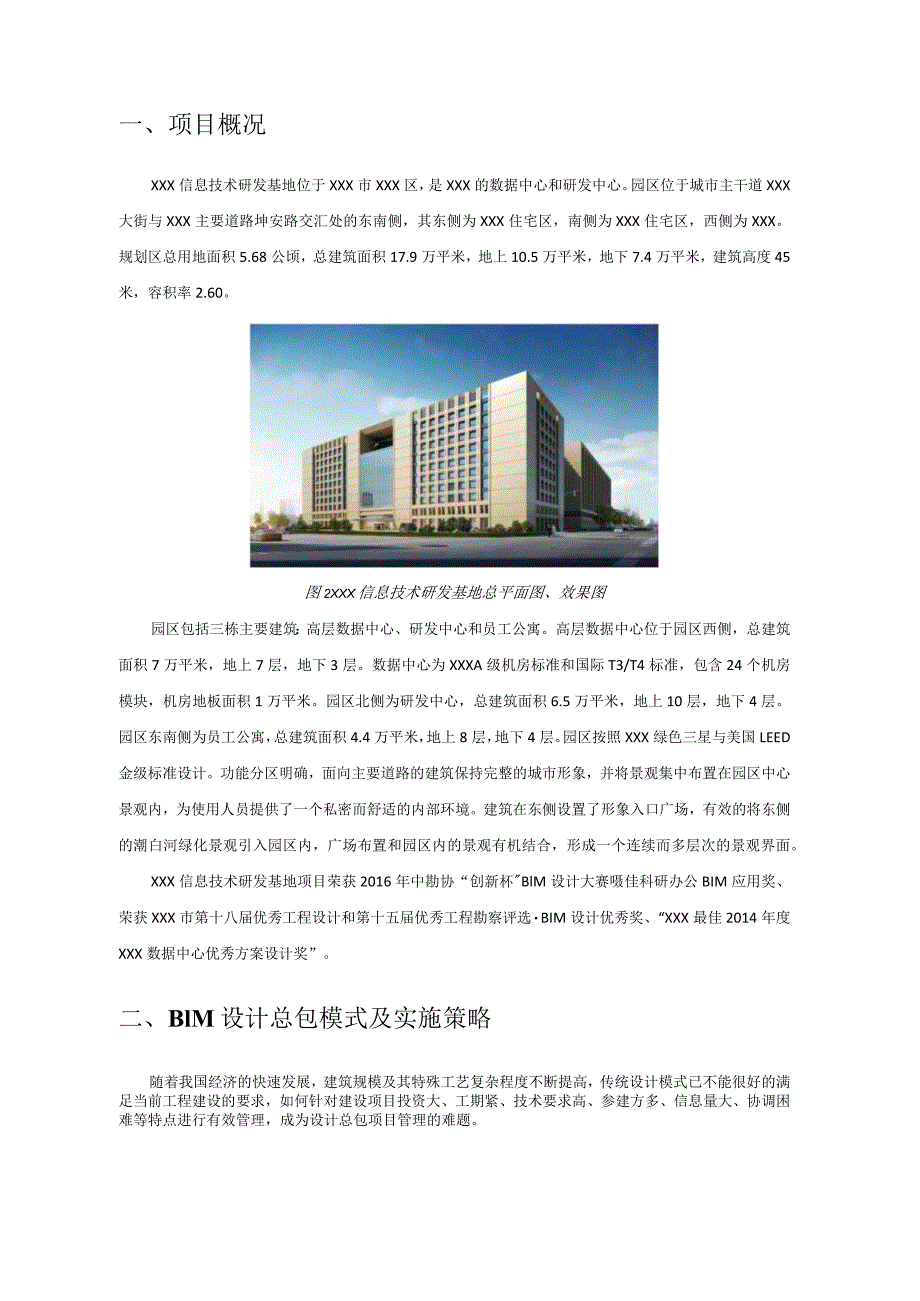

XXX信息技术研发基地项目BIM技术应用.docx_第3页
第3页 / 共29页
XXX信息技术研发基地项目BIM技术应用.docx_第4页
第4页 / 共29页
XXX信息技术研发基地项目BIM技术应用.docx_第5页
第5页 / 共29页
XXX信息技术研发基地项目BIM技术应用.docx_第6页
第6页 / 共29页
XXX信息技术研发基地项目BIM技术应用.docx_第7页
第7页 / 共29页
XXX信息技术研发基地项目BIM技术应用.docx_第8页
第8页 / 共29页
XXX信息技术研发基地项目BIM技术应用.docx_第9页
第9页 / 共29页
XXX信息技术研发基地项目BIM技术应用.docx_第10页
第10页 / 共29页
亲,该文档总共29页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《XXX信息技术研发基地项目BIM技术应用.docx》由会员分享,可在线阅读,更多相关《XXX信息技术研发基地项目BIM技术应用.docx(29页珍藏版)》请在第壹文秘上搜索。

1、XXX信息技术研发基地项目BIM技术应用编制:审核:审批:20xx年XX月目录一、项目概况3二、BlM设计总包模式及实施策略3(一)基于BIM技术的设计协同管理平台部署4(二)BIM项目标准5(三)BIM设计人员部署5三、BIM技术点应用6(一)建筑方案设计阶段:6(二)建筑主体施工图设计阶段:11(三)建筑专项设计深化阶段:20(四)BIM施工建造阶段23四、BIM技术创新拓展24(一)CBIM公有云管理平台24(二)VR虚拟现实25(三)BIM运维管理26五、结语26一、项目概况XXX信息技术研发基地位于XXX市XXX区,是XXX的数据中心和研发中心。园区位于城市主干道XXX大街与XXX主

2、要道路坤安路交汇处的东南侧,其东侧为XXX住宅区,南侧为XXX住宅区,西侧为XXX。规划区总用地面积5.68公顷,总建筑面积17.9万平米,地上10.5万平米,地下7.4万平米,建筑高度45米,容积率2.60。图2XXX信息技术研发基地总平面图、效果图园区包括三栋主要建筑:高层数据中心、研发中心和员工公寓。高层数据中心位于园区西侧,总建筑面积7万平米,地上7层,地下3层。数据中心为XXXA级机房标准和国际T3/T4标准,包含24个机房模块,机房地板面积1万平米。园区北侧为研发中心,总建筑面积6.5万平米,地上10层,地下4层。园区东南侧为员工公寓,总建筑面积4.4万平米,地上8层,地下4层。园

3、区按照XXX绿色三星与美国LEED金级标准设计。功能分区明确,面向主要道路的建筑保持完整的城市形象,并将景观集中布置在园区中心景观内,为使用人员提供了一个私密而舒适的内部环境。建筑在东侧设置了形象入口广场,有效的将东侧的潮白河绿化景观引入园区内,广场布置和园区内的景观有机结合,形成一个连续而多层次的景观界面。XXX信息技术研发基地项目荣获2016年中勘协“创新杯BlM设计大赛嗫佳科研办公BIM应用奖、荣获XXX市第十八届优秀工程设计和第十五届优秀工程勘察评选BIM设计优秀奖、“XXX最佳2014年度XXX数据中心优秀方案设计奖”。二、BlM设计总包模式及实施策略随着我国经济的快速发展,建筑规模

4、及其特殊工艺复杂程度不断提高,传统设计模式已不能很好的满足当前工程建设的要求,如何针对建设项目投资大、工期紧、技术要求高、参建方多、信息量大、协调困难等特点进行有效管理,成为设计总包项目管理的难题。BIM设计总包模式不仅包括具体的设计工作,而且还包含整个建设工程设计内容的总体策划以及实施组织管理工作。XXX信息技术研发基地项目在项目管理、建筑设计、绿色设计、室内设计、景观设计、幕墙设计、造价控制等不同程度的应用了BlM技术,获得了较好的管理和设计经验与价值。(一)基于BIM技术的设计协同管理平台部署XXX信息技术研发基地项目应用XXX建筑设计院有限公司自主研发的CBIM公有云管理平台(PUBL

5、lCCLoUD)实施项目BIM协同设计与管理工作。CBlM公有云管理平台包含项目管理、BiM工具和BIM资源库三大功能板块,综合应用本平台能帮助项目管理人员和BIM设计团队实现从BIM项目的策划、生产、设计、交付全过程管理。解决参与顾问设计单位众多、沟通过程专业技术要求高等问题。平台初始化植入复合国家BIM标准的,且具有XXX院BIM实践经验的进度模板、成果模板等数据内容,能确保BIM项目设计质量、进度、造价投资的精细化协调与管控,达到优质、高效、经济、合理项目目标。图3CBIM设计协同管理平台(1) BlM项目管理:主要记录并放置项目生产过程中形成的各种进度安排、任务分配、数据成果等,是企业

6、用于跨企业、跨专业协同工作和质量管理的高效工具。采用WEB端和移动端登录方式,采用网页浏览模式,上传、分享和审查成果,增加项目团队各方透明度和粘合度,责、权、利划分清晰,帮助项目管理层有效完成项目节点时效管理和成果质量管理。(2) BlM工具系统:CBlM协同平台的工具模块,主要用于放置各类设计生产工具、设计模板、设计计算表格成果等文件。其中涵盖了工具的上传、下载与使用维护,对提高设计质量和制图效率有很大帮助,满足BIM设计生产过程需要。(3) BIM资源库:主要用于放置各类设计模板、构件库、做法库、材料库,并可以根据权限分配进行上传、下载、在线浏览、使用和维护。(4)文档信息管理,基于CBI

7、M协同平台,管理本项目BlM设计信息模型与图纸分类、整理与归档,生成BlM设计信息模型与图纸目录,便于建设相关方对BIM设计信息模型和图纸的查询。对于BlM设计信息模型的变更与修改,通过BIM协同平台,即时通告相关方,便于协同工作的开展与管理。(二)BlM项目标准针对项目具体情况,制定设计阶段BIM实施标准,包含BIM相关文件、族库命名标准、模型深度标准、资源库标准、交付成果标准、表达方式标准等,并在项目推进过程中,阶段性检查标准执行情况,并对设计阶段BIM模型实施合规性监督、审核与管理。(三)BIM设计人员部署项目设计团队成员约60人(设计师采用BIM技术),在8个月设计周期内,成功完成全专

8、业全流程的设计与管理。初步设计阶段设计人员共计27人。建筑专业7人,结构专业5人,暖通专业5人,电气专业5人,给排水专业5人;施工图设计阶段设计人员共计48人。建筑专业7人,结构专业11人,暖通专业10人,电气专业IC)人,给排水专业10人。2013.8.时间:一个月时间:三个月主要设计人员:建筑:7人票结构:5人总机电:工5人2015.7时间:三个月 主要设计人员:建筑:7人结构:Il人机电:30人图4项目进度安排及人员配备三、BlM技术点应用(一)建筑方案设计阶段:项目工程初期,基于BlM设计模型,项目团队运用综合性绿色模拟分析软件(CFD/ECOTECT等分析软件)完成了大量的绿色性能化

9、模拟分析工作,从而快速校验设计在物理性能方面的合理性,为后续绿色设计(GREENBIM)工作作出优化与指导。以BIM技术为核心的数字虚拟手段,从建筑工程场地布局、建筑体量、建筑方位等方面综合考虑建筑全生命周期的建设工程信息数据流转、传递与应用,其真实的BIM数据和丰富的构件信息为各种绿色建筑分析软件提供强大的数据支持,确保其分析结果的准确性。进行BlM绿色性能化分析的系统性实施步骤如下:界定基于BlM的绿色设计范围一目标设定一气象资料获取一BlM性能化模拟一方案优化。图4基于BlM信息模型的绿色性能化分析现以基于BIM技术的建筑的风环境、光环境、热环境、声环境,以及建筑能耗模拟仿真分析实施为例

10、,分述BIM信息模型与各类绿色分析软件相结合,实现信息数据共享,得以实现快速便捷的绿色设计合理化建议(1)风环境性能化分析风环境模拟利用计算流体力学(CFD)技术实现对建筑室内外气流场分布状况进行模拟预测,考察建筑室外区域的风速、风压分布,以此对其周边区域的室外风环境分布状况进行分析评价,进而为室内自然通风舒适性提供参考依据。目前,CFD仿真模拟软件常用的有AUtOdeSkSimulationCFD等。以XXX信息技术研发基地项目的室外自然通风状况模拟为例,BIM信息模型建立软件采用AutodeskRevit系列软件,建立基于BIM技术的风环境性能化模拟实施方法:BlM信息模型建立:根据项目总

11、平面图建立项目及周边风环境建立BlM信息模型,并根据模拟需要简化相应模型。CFD模拟软件边界条件确定:通过模拟分析软件计算网格的划分和边界条件的设定(来流边界条件与出流边界条件),得出仿真模型在空间和时间上流场的渐进解,从而进行对建筑室内外风环境等问题进行模拟分析。BIM信息数据导入CFD模拟软件:将BIM模型通过插件直接导入到CFD模拟软件(操作过程中发现,传统的做法将BIM模型导出dxf、gbXML等标准交换格式文件,然后再导入CFD软件中使用,会发生模型信息缺失、数据冗余等问题,造成计算报错和计算速度缓慢情况),BlM模型输出结果至CFD模拟分析软件,其数据传递为闭合的流程,实现数据对接

12、,并可选择导出BlM模型构件数据,避免冗余信息,实现数据快速计算。CFD模拟软件计算区域划分:根据工程实际情况合理选择计算区域和模型简化后划分网格,选取CFD模拟软件就算控制方程。Pressure, Paa).室外风环境模拟-迎风面压力Pressure,15.0000008.1875007.3750006.562500 5.7500004.9375004.1250003.3125002.5000001.687500 0.875000 0.062500 -0.750000-1.562500-2.375000-3.187500-4.000000Pab).背风面压力计算得出合理准确模拟结果:择模拟计

13、算方程通过准确设定边界条件和辅助参数信息,观察计算结果的收敛情况,从而得出最接近实际情况的模拟工况结果。19.0000008.1875007.37S0006.5625005.7500004.9375004.1250003.3125002.5000001.687500O.7SOOO0.062500-0.750000-1.562500-2.375000-3.187500-4.0000004.80000014.5000004.2000003.6000003.3000002.7000002.4000003.000000d).整体风速C).室外风环境模拟-风速Velocity,m/s4.8000004.

14、5000004.2000003.9000003.6000003.3000003.0000002.7000002.4000002.1000001.8000001.5000001.2000000.9000000.6000000.3000000.000000e).室外风环境模拟-流场执局部放大流场Velocityrm/s14.8000004.5000004.2000003.9000003.6000003.3000003.000000I2.7000002.4000002.1000001.8000001.5000001.2000000,9000000.6000000.3000000.000000g).室

15、外风环境模拟-整体流场Velocity,14.2000003.S5083.4125003.1S0007SOO1.S7SOOO1.312500X.OSOOOOWSOO0.525000“2380000000h).室内风环境模拟-风速AGK 200.008I 187.5000I 17S.0000I 162.5000I ISO.OOOO j 137.50001125.0000 112.5000 100.0000 7. SOOM 75.0800 2.30000 50.00000 37.SOOOO 2S.oooo 12.50000i).室内风环境模拟-空气龄Frsur. Fa1 23.0000021.0625019.1250017.17S01S.2SOOO13.312S011.37SOO 9.4375007.SOOCOO5.S2SOO3.62
