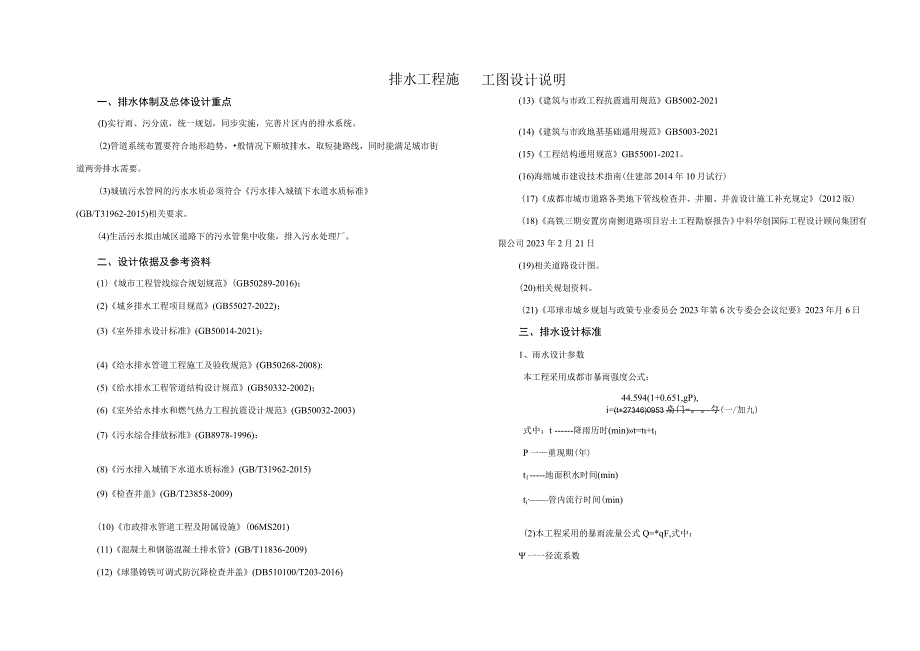

1、排水工程施工图设计说明一、排水体制及总体设计重点(I)实行雨、污分流，统一规划，同步实施，完善片区内的排水系统。(2)管道系统布置要符合地形趋势，般情况下顺坡排水，取短捷路线，同时能满足城市街道两旁排水需要。(3)城镇污水管网的污水水质必须符合污水排入城镇下水道水质标准(GB/T31962-2015)相关要求。(4)生活污水拟由城区道路下的污水管集中收集，排入污水处理厂。二、设计依据及参考资料(1)城市工程管线综合规划规范(GB50289-2016)；(2)城乡排水工程项目规范(GB55027-2022)；(3)室外排水设计标准(GB50014-2021)；(4)给水排水管道工程施工及验收规范
2、(GB50268-2008):(5)给水排水工程管道结构设计规范(GB50332-2002)；(6)室外给水排水和燃气热力工程抗震设计规范(GB50032-2003)(7)污水综合排放标准(GB8978-1996)：(8)污水排入城镇下水道水质标准(GB/T31962-2015)(9)检查井盖(GB/T23858-2009)(10)市政排水管道工程及附属设施(06MS201)(11)混凝土和钢筋混凝土排水管(GB/T11836-2009)(12)球墨铸铁可调式防沉降检查井盖(DB510100/T203-2016)(13)建筑与市政工程抗震通用规范GB5002-2021(14)建筑与市政地基基础
3、通用规范GB5003-2021(15)工程结构通用规范GB55001-2021。(16)海绵城市建设技术指南(住建部2014年10月试行)(17)成都市城市道路各类地下管线检查井、井圈、井盖设计施工补充规定(2012版)(18)高铁三期安置房南侧道路项目岩土工程勘察报告中科华创国际工程设计顾问集团有限公司2023年2月21日(19)相关道路设计图。(20)相关规划资料。(21)邛球市城乡规划与政策专业委员会2023年第6次专委会会议纪要2023年月6日三、排水设计标准1、雨水设计参数本工程采用成都市暴雨强度公式：44.594(1+0.651,gP),i=(t+27346)0953扇门-。勺(一

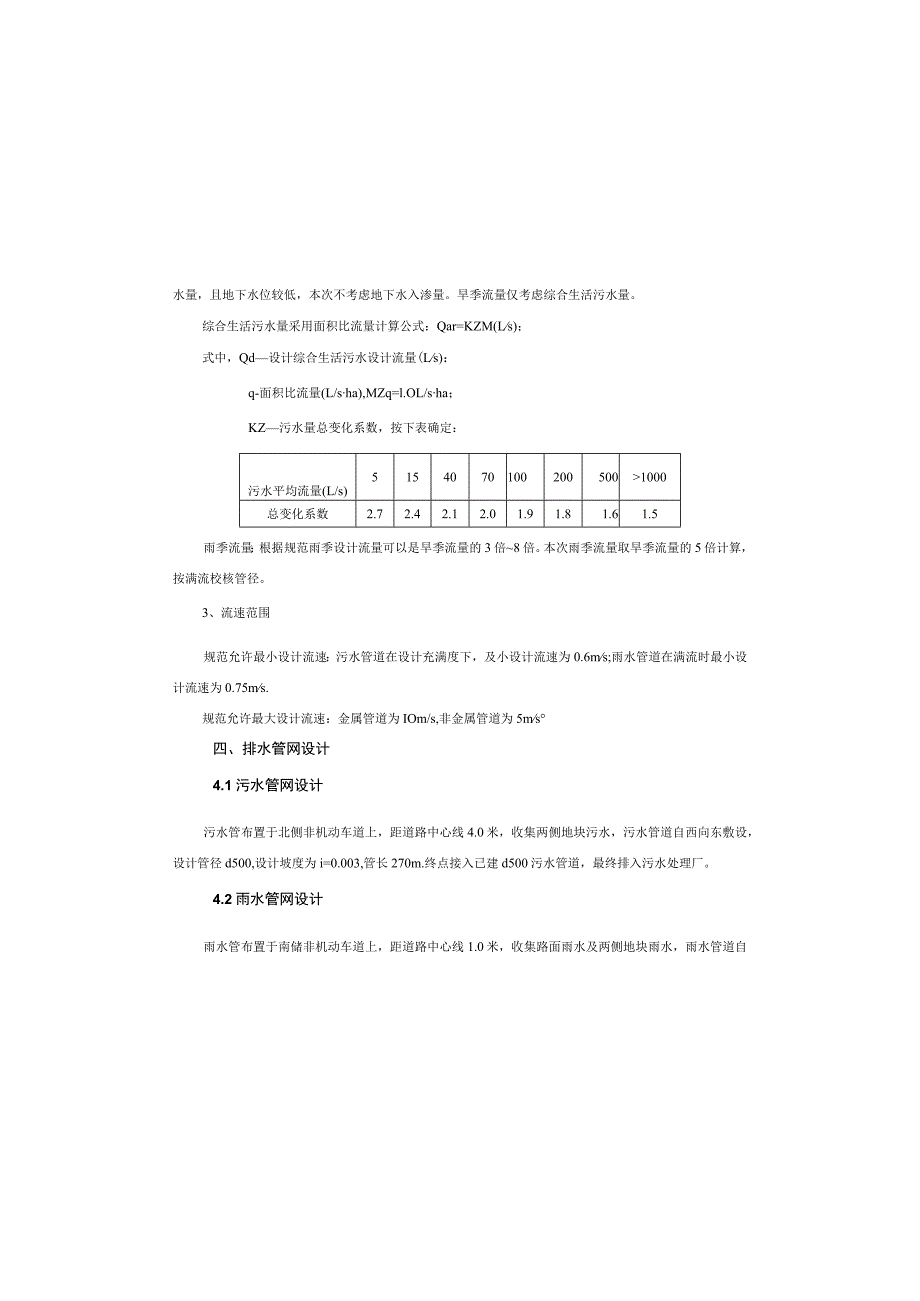

4、/加九)式中：t降雨历时(min)t=t+t1P一重现期(年)t1地面积水时间(min)ti管内流行时间(min)(2)本工程采用的暴雨流量公式Q=*qF,式中：一一径流系数水量，且地下水位较低，本次不考虑地下水入渗量。旱季流量仅考虑综合生活污水量。综合生活污水量采用面积比流量计算公式：Qar=KZM(Ls)；式中，Qd设计综合生活污水设计流量(Ls)：q-面积比流量(L/sha),MZq=l.OL/sha；KZ污水量总变化系数，按下表确定：污水平均流量(L/s)51540701002005001000总变化系数2.72.42.12.01.91.81.61.5雨季流量：根据规范雨季设计流量可以
5、是旱季流量的3倍8倍。本次雨季流量取旱季流量的5倍计算，按满流校核管径。3、流速范围规范允许最小设计流速：污水管道在设计充满度下，及小设计流速为0.6ms;雨水管道在满流时最小设计流速为0.75ms.规范允许最大设计流速：金属管道为IOm/s,非金属管道为5ms四、排水管网设计4.1污水管网设计污水管布置于北侧非机动车道上，距道路中心线4.0米，收集两侧地块污水，污水管道自西向东敷设，设计管径d500,设计坡度为i=0.003,管长270m.终点接入已建d500污水管道，最终排入污水处理厂。4.2雨水管网设计雨水管布置于南储非机动车道上，距道路中心线1.0米，收集路面雨水及两侧地块雨水，雨水管

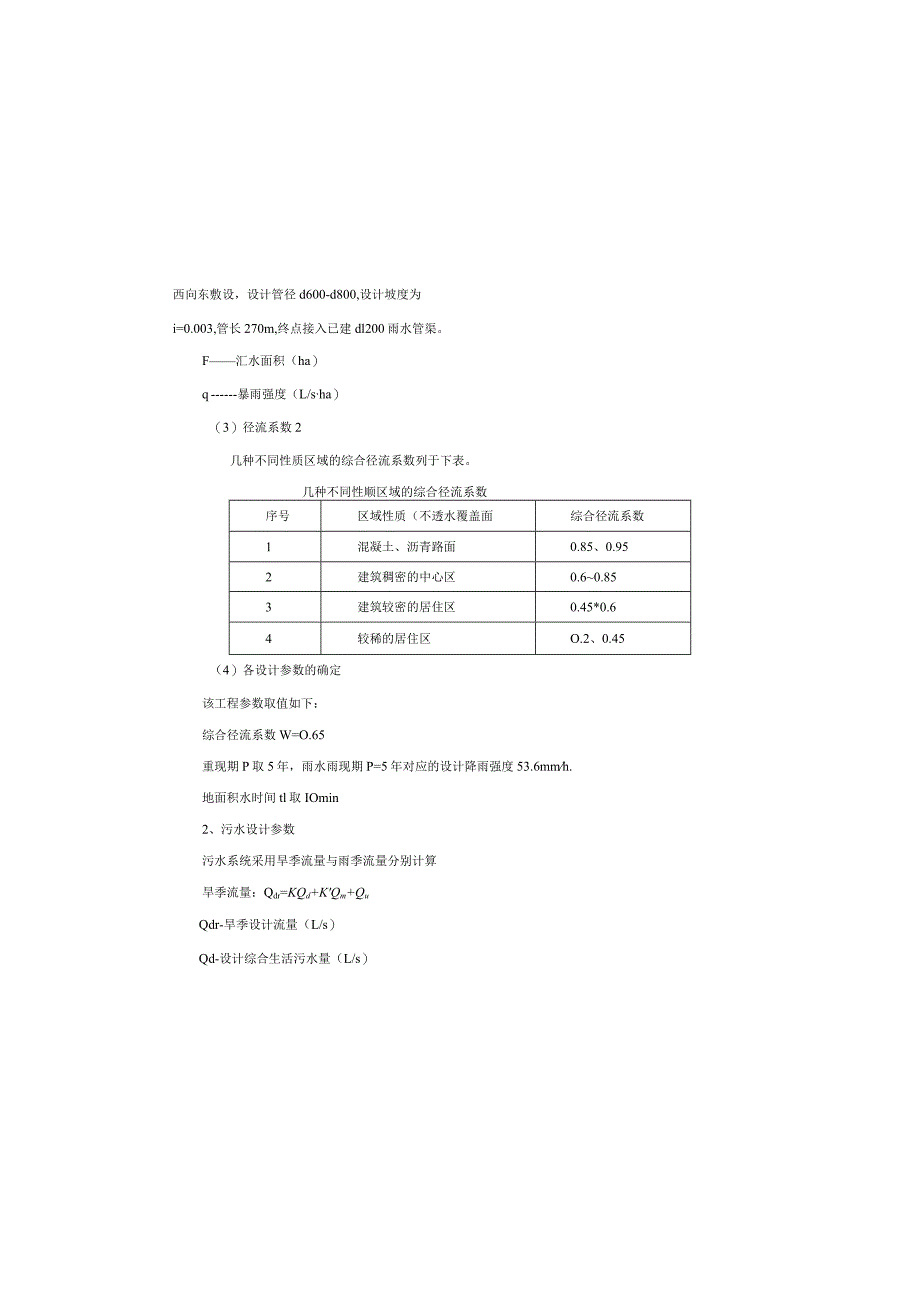

6、道自西向东敷设，设计管径d600-d800,设计坡度为i=0.003,管长270m,终点接入已建dl200雨水管渠。F汇水面积（ha）q暴雨强度（L/sha）（3）径流系数2几种不同性质区域的综合径流系数列于下表。几种不同性顺区域的综合径流系数序号区域性质（不透水覆盖面综合径流系数1混凝土、沥青路面0.85、0.952建筑稠密的中心区0.60.853建筑较密的居住区0.45*0.64较稀的居住区O.2、0.45（4）各设计参数的确定该工程参数取值如下：综合径流系数W=O.65重现期P取5年，雨水雨现期P=5年对应的设计降雨强度53.6mmh.地面积水时间tl取IOmin2、污水设计参数污水系统
7、采用旱季流量与雨季流量分别计算旱季流量：Qdr=KQd+KQm+QuQdr-旱季设计流量（L/s）Qd-设计综合生活污水量（L/s）Qm-设计工业废水量（L/s）QU-入渗地下水量（L/s）根据现场地块分析，道路周边地块均为居住商业用地，木项目不含工业废防跳等功能.检杳井位于车行道路下时，井盖应与道路齐平。检查井与管道连接处的下部120范围内应采用标号不小于C15的大加落度砂振捣填充,长度为距井室边1.0米。所有检查井盖应有明确标识，切忌错盖.七、雨水口雨水口采用混凝土偏沟式雨水口，参见16S518。雨水口直子及井圈采用球墨铸铁，球墨铸铁应使用不低于QT5OO-7的牌号，应符合GB/T1348
8、的规定，球化率应不小于80%,球化等级不低于三级车行道下荷载等级不应低于D400级。并应具有防盗、防响、防跳等功能.雨水口施工要求详见图集16S518第3、4、5、6页总说明，具体做法参照国标图集16S518第11、12页，在道路最低点和道路交叉口位置必须设置雨水口，雨水口位置要安装正确，偏沟式雨水算顶部与其相接的道路路面低3cm,也有利于雨水能顺利流入为原则，并应与道路路面平顺连接。施工时，可根据实际情况对雨水口位置进行调整。雨水口连接管采用d300管径，iN0.01,雨水口深度为1.0m,加深0.3In用于沉泥。八、预留支管预留支管检查井位于道路红线外，雨、污水预留检查井加深05m用于沉泥
9、。所有雨污预留检查井均要求管线预留至检查井外LoIn,避免后续接管时破坏检查井。九、抗震设计根据地勘资料，拟建工程场地所在地设计地震基本加速度值为OJg,设计特征周期为0.45s,相对应的抗宸设防烈为7度，设计地震分组三组。本工程结构设计使用年限50年：安全等级二级。五、埋地管材选用(1)本项目雨、污水管材选用钢筋混凝土管(GBT11836-2009),其中覆土0.74.5米采用II级管、180砂石基础，覆土4.57米采用III级管、180砂石基础，覆土79米采用In级管、180混凝土基础。(2)钢筋混凝土管，采用承插管。(3)d300雨水进水管采用H级钢筋混凝上承插管，360度混凝上满包基础
10、。(4)采用混凝土基础的管道，每隔2025m设现浇混凝土套环柔性接口。360度混凝土满包基础作法详见附图，其柔性接口处混凝土基础分缝，缝内填2cm厚沥青木板，柔性接口管道采用的橡胶密封圈应满足JC/T946-2005标准要求。180度混凝土基础套环柔性接口作法见国标图集06MS20l-l-3537o(5)当雨、污水支管与排水主管间垂直净距小于0.20m时，对交叉处的排水主管采用C15混凝土满包处理。六、检查井及井盖检查井尺寸均严格按钢筋混凝上及砖砌排水检查井20S515选用。井口尺寸D=700mm,检查井井筒采用d700预制混凝土井筒，球磨铸铁爬梯，并配套安全网。检查井基础厚度不小于20cm,
11、采用C20险。役检查并要求碎面浇筑平整，不再抹面。位于车行道下的检查井，井周100Cm范围内采用5%水泥稳定碎石加强，自井底至顶。雨，污水预留支管一律应作出道路红线或管廊边线外2m设检查井。雨、污水管检查井井圈井盖采用球墨铸铁检查井井盖与井座，应严格执行检查井盖(GB/T23858-2009)和球瞿铸铁可调式防沉降检查井盖(DB5101T203-2016)相关规定要求，所采用井盖在车行道荷栽等级不应低于0400级，人行道不应低于C250级.按照成都市城市道路各类地下管线检查井、井圈、井盖设计施工补充规定(2012年版)，车行道上采用新型防沉降、防盗球*铸铁井盖座，并设防坠落装置,并应具有防盗、
12、防响、由于邛蛛市无海绵城市专项规划，依据四川省低影响开发雨水控制与利用工程设计标准DBJ51/T084-2017,本次设计道路年径流总量控制率取70%,对应设计降雨量21.2mm（参考成都市降雨量）根据成都市国家气象站56294白19742003年共计30年日降雨量资料统计Gn除小于等于2mm的降雨事件），成都市径流总量控制率与设计降雨量之间的关系如下：年径流控制率和设计降雨量关系表年径流总量控制率85%80%75%70%65%降雨量（mm）40.732.726.121.217.410.3设计原则1 .考虑到成都市影响海绵工程建设的主要因素：高温、降雨量大、部分区域土壤渗透条件差等，设计时不强
13、调下渗回补地下水，强调以滞、净、排为主。2 .道路人行道宜采用透水铺装，景观绿道可采用透水沥青路面。3 .道路横断面设计应优化道路横坡坡向、路面与道路绿化带及周边绿地的竖向关系等，便于径流雨水汇入低影响开发设施。4 .规划作为超标雨水径流行泄通道的城市道路，其断面及竖向设计应满足相应的设计要求，并与区域整体内涝防治系统相衔接。5 .人行道排水宜采用生态排水的方式。6 .低影响开发设施应采取必要的防渗措施,防止下渗雨水对道路路面及路基的强度和稳定性造成破坏。10.4片区内径流分析本次涉及区域全部为新建区域，地块与道路设计均充分响应照规划建设需求，片区内的海绵城市建设目标如下:下垫面类型面积（m2
14、）权重（）径流系数本次设计雨、污水主管均采用圆形断面，钢筋混凝上盛水构筑物和地下管道管体的混凝土等级均高于C25。砌体结构的砖砌体强度等级MUI0,块石砌体的强度等级MU20；砌筑砂浆采用水泥砂浆，其强度等级M10。采用的排水管材为钢筋混凝土管，承插橡胶圈接口为柔性接口，180砂砾石基础为柔性基础：综上所述，本次排水工程满足抗震设计要求。十、海绵城市设计10.1 海绵城市设计理念近年来，中国城市化进程加快，城市内涝问题日趋突出。“水少为忧、水脏为患、水多为灾”，水的问题成为困扰各大城市可持续发展的大难题。海绵城市是指城市能够像海绵一样，在适应环境变化和应对自然灾害等方面具有良好的“弹性”，下雨
15、时吸水、蓄水、渗水、净水，需要时将蓄存的水“释放”并加以利用。海绵城市建设应遵循生态优先等原则，将自然途径与人工措施相结合，在确保城市排水防涝安全的前提下，最大限度地实现雨水在城市区域的积存、渗透和淳化，促进雨水资源的利用和生态环境保护。为深入贯彻落实习近平总书记讲话及中央城镇化工作会议精神，大力推进建设自然积存、自然渗透、自然净化的“海绵城市”，节约水资源，保护和改善城市生态环境，促进生态文明建设，依据国务院办公厅关于推进海绵城市建设的指导意见（国办发（2015）75号）文件，加快推进海绵城市建设，修复城市水生态、涵养水资源，增强城市防涝能力，扩大公共产品有效投资，提高新型城镇化质量，促进人与自然和谐发展，四川省人民政府办公厅关于推进海绵城市建设的实施意见川办发（2016）6号）中，明确提出应加快海绵型城
